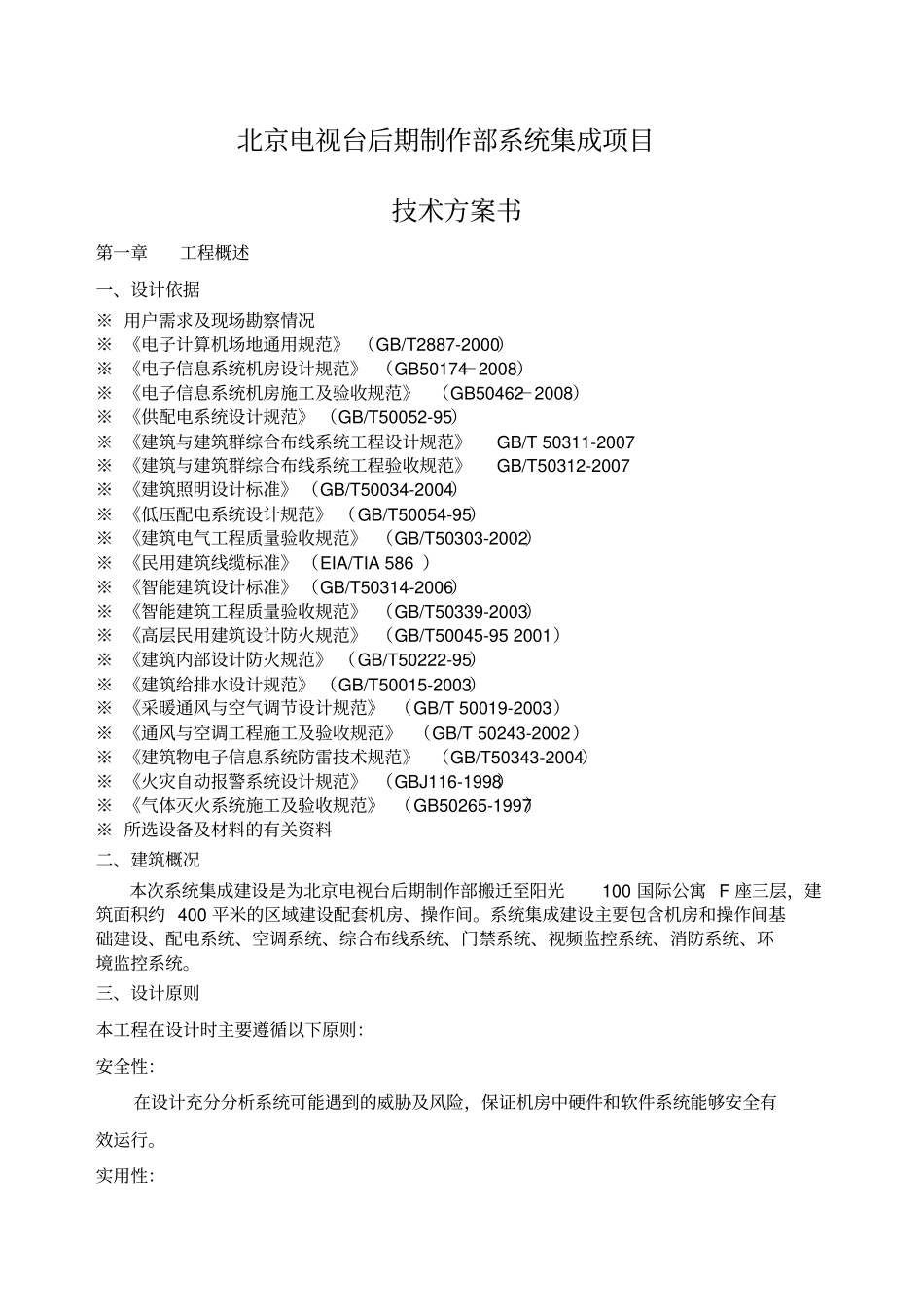

北京电视台后期制作部系统集成项目技术方案书第一章工程概述一、设计依据※用户需求及现场勘察情况※《电子计算机场地通用规范》（GB/T2887-2000）※《电子信息系统机房设计规范》（GB50174－2008）※《电子信息系统机房施工及验收规范》（GB50462－2008）※《供配电系统设计规范》（GB/T50052-95）※《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2007※《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2007※《建筑照明设计标准》（GB/T50034-2004）※《低压配电系统设计规范》（GB/T50054-95）※《建筑电气工程质量验收规范》（GB/T50303-2002）※《民用建筑线缆标准》（EIA/TIA586）※《智能建筑设计标准》（GB/T50314-2006）※《智能建筑工程质量验收规范》（GB/T50339-2003）※《高层民用建筑设计防火规范》（GB/T50045-952001）※《建筑内部设计防火规范》（GB/T50222-95）※《建筑给排水设计规范》（GB/T50015-2003）※《采暖通风与空气调节设计规范》（GB/T50019-2003）※《通风与空调工程施工及验收规范》（GB/T50243-2002）※《建筑物电子信息系统防雷技术规范》（GB/T50343-2004）※《火灾自动报警系统设计规范》（GBJ116-1998）※《气体灭火系统施工及验收规范》（GB50265-1997）※所选设备及材料的有关资料二、建筑概况本次系统集成建设是为北京电视台后期制作部搬迁至阳光100国际公寓F座三层，建筑面积约400平米的区域建设配套机房、操作间。系统集成建设主要包含机房和操作间基础建设、配电系统、空调系统、综合布线系统、门禁系统、视频监控系统、消防系统、环境监控系统。三、设计原则本工程在设计时主要遵循以下原则：安全性：在设计充分分析系统可能遇到的威胁及风险，保证机房中硬件和软件系统能够安全有效运行。实用性：设计时要尽量保证各功能区布局合理、适用。先进性：设计时要尽量采用先进的、成熟的现代技术，保证在一定时期内不落后。可扩展性：本工程各个系统的设计都要考虑到机房今后扩展的需要，要预留相应的扩展空间或接口。经济性：在满足以上原则的前提下，也应该考虑机房建设的经济性，所选的主要材料均应该具有良好的性能价格比。环境要求：1温、湿度主机房区：温度：22℃±2℃，变化率＜5％不凝露；相对湿度：55％±10％监控区：按照普通办公室环境标准2尘埃主机房区：静态测试，每升空气中大于或等于0.5μm的尘粒数，应少于18000粒3噪音主机房内的噪声，在计算机停机条件下，在主机操作人员位置测量应小于68dB（Ａ）4接地电阻Ｒ≤1Ω5照度不小于500Lx6事故照明不小于5Lx7静电＜1KV四、设计思路及设计内容机房的建设实质是电子环境工程，除装修效果外，更注重于内部环境的改造，以技术数据为依据建造一个符合特定环境的空间。机房工程是以保证设备运行的安全性、可靠性为主要目的综合性项目，它包括装修、电气、空调新风、综合布线、监控、消防等几大系统，每个系统都是机房不可缺少的一部分。所以对机房的安全性、可靠性和可管理性提出了很高的要求，为此，我们必须力求达到以下目标的实现：保证计算机设备的可靠性。延长计算机设备的使用寿命。满足用户的特殊要求。保证场地工作人员的身心健康。我们的工作就是围绕这些根本任务来进行，并着眼于未来的发展，把室内装修、电气工程、综合布线、消防系统、监控系统等有机的结合起来，通过采用优质材料和先进的工艺确保环境指标的实现，为计算机设备创造一个安全、可靠的运行场地，同时也为工作人员创造一个宽松、舒适的工作环境。结合本工程我们设计的主要内容包括以下七项工程：--机房装修工程--电气系统--综合布线工程--空调及新风系统--环境及安防监控系统--门禁系统--消防系统第二章机房系统设计方案一、装饰装修系统1、平面布局根据甲方需求及建筑结构，机房面积约为27M2，用于放置服务器机柜、网络机柜、空调设备、UPS、电池柜、配电柜等。设计安装机柜5台、空调及UPS各1台。2、系统设计详解根据规范，室内装修应采用非燃烧材料（燃烧性能A级）或难燃材料（燃烧性能B1级），当设有火灾自动报警装置或自动灭火系统时，除顶棚外其它装修材料燃烧性能等级可降低一级。计算机控制...
