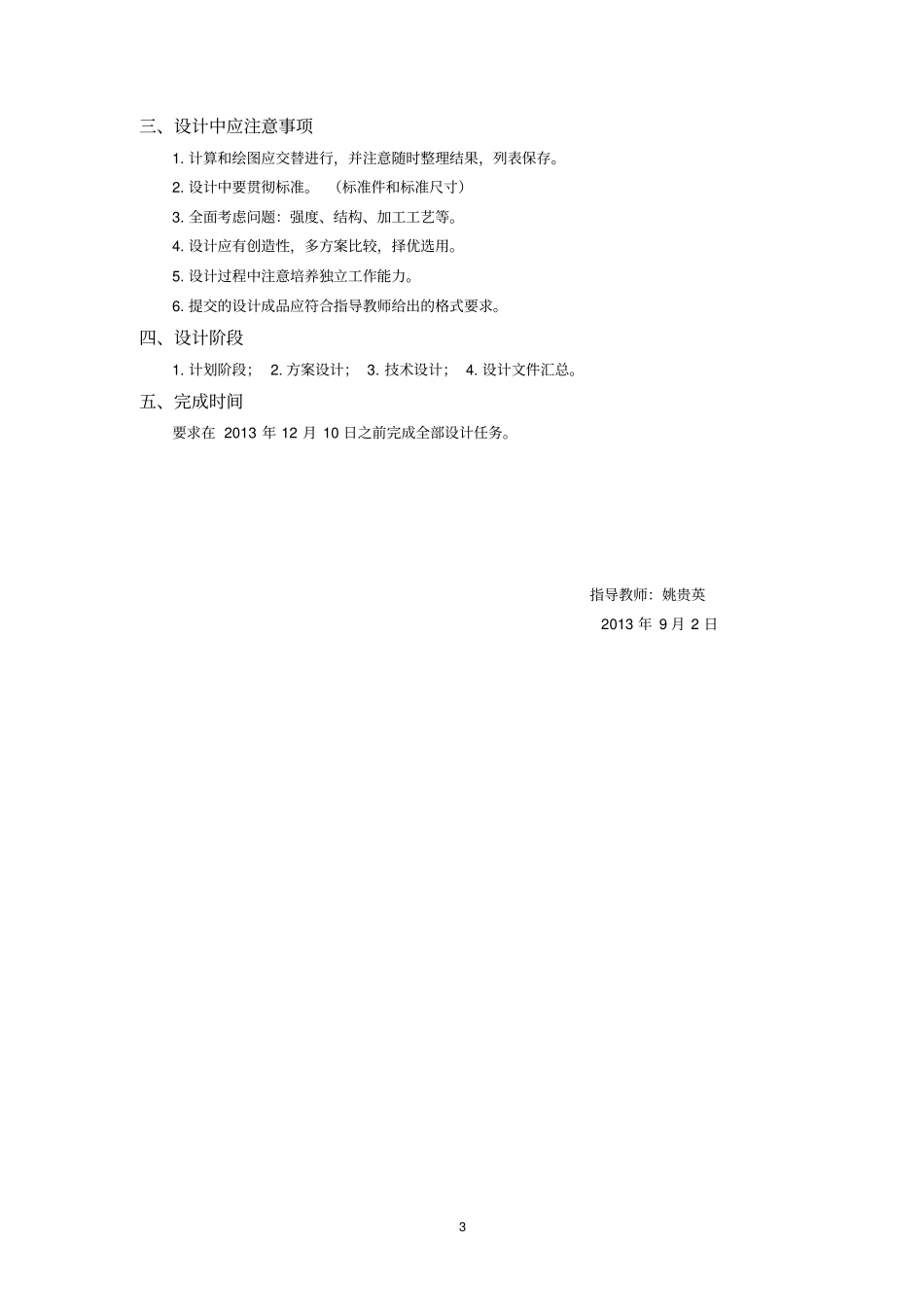

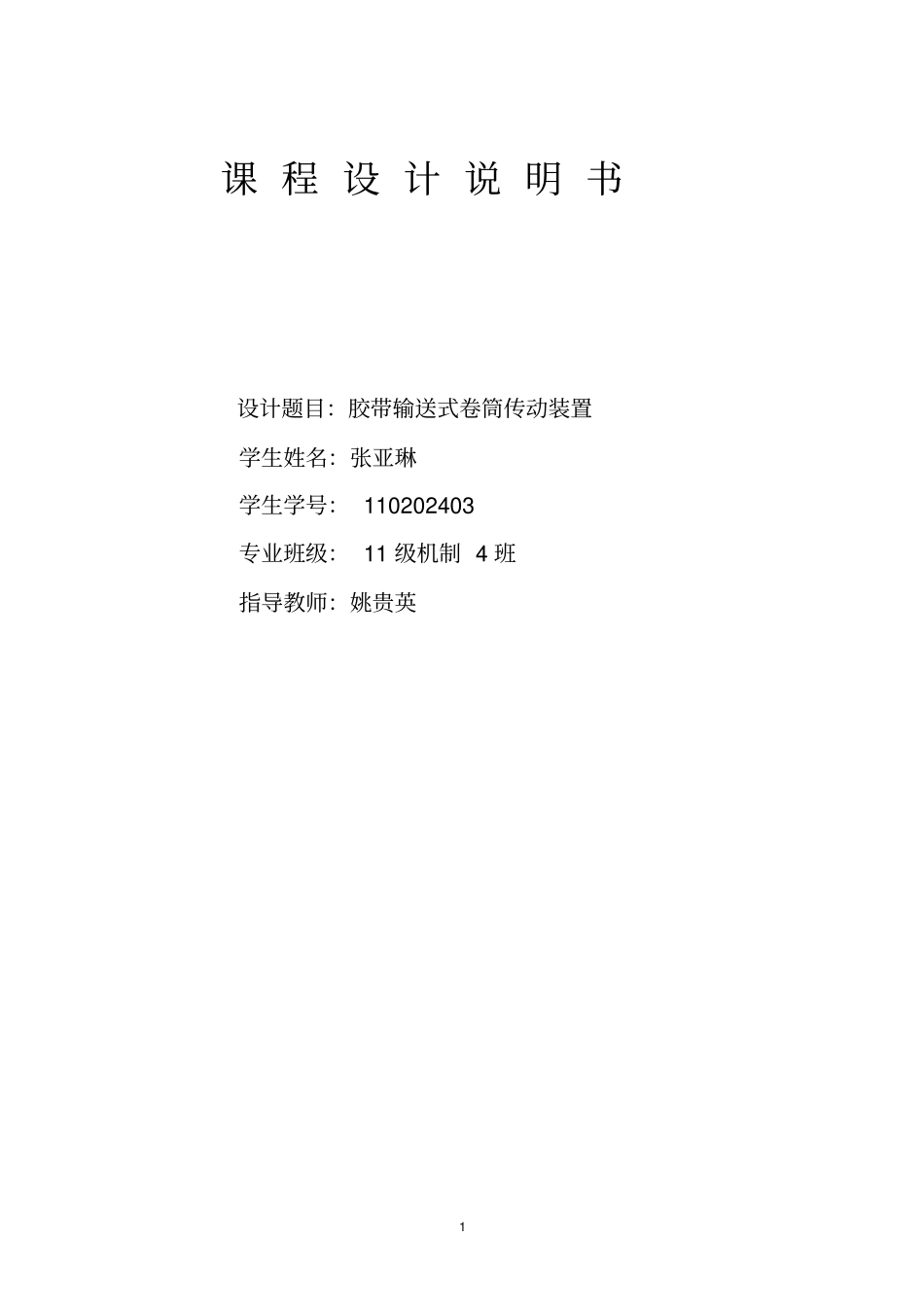

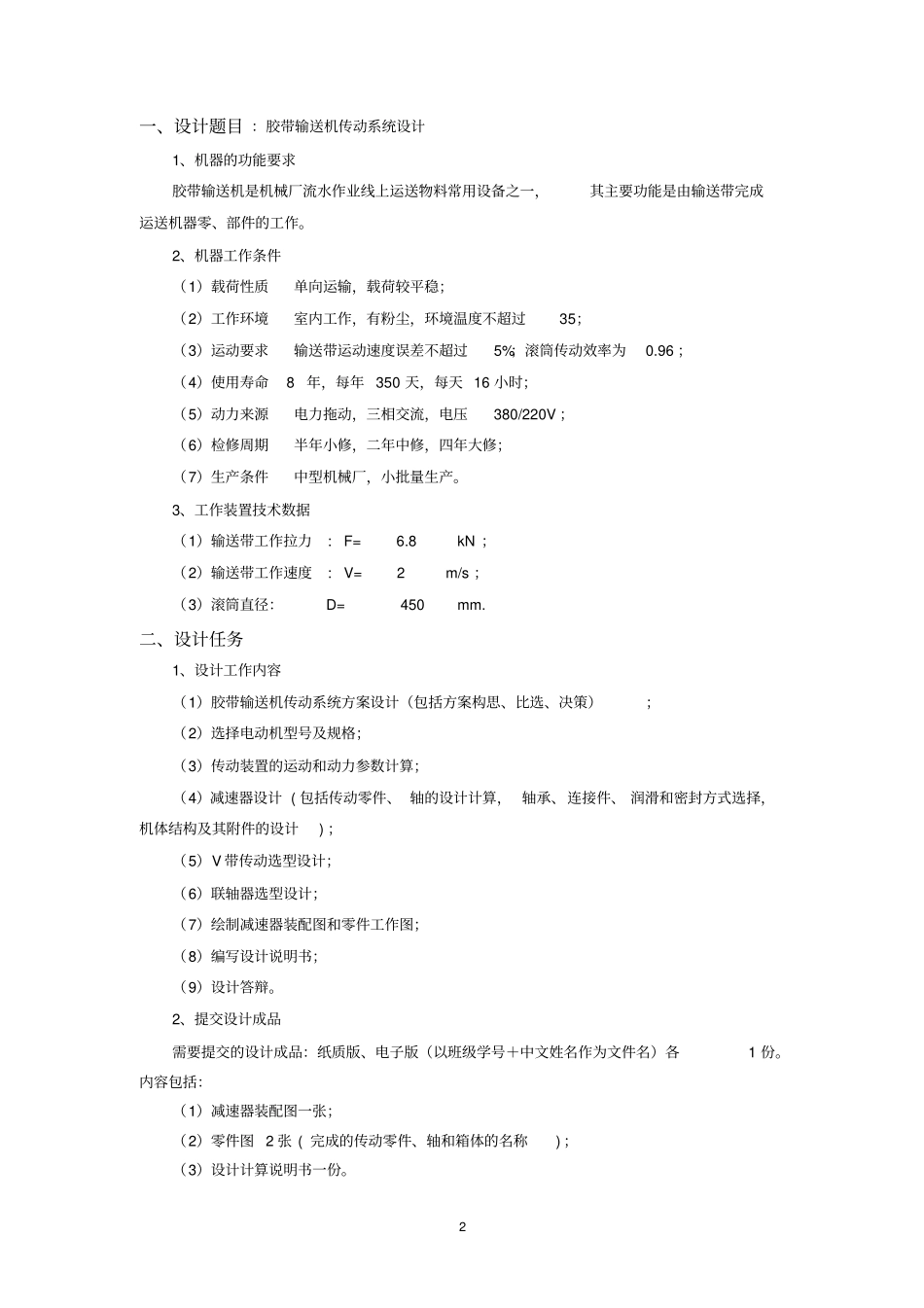

1课程设计说明书设计题目：胶带输送式卷筒传动装置学生姓名：张亚琳学生学号：110202403专业班级：11级机制4班指导教师：姚贵英2一、设计题目：胶带输送机传动系统设计1、机器的功能要求胶带输送机是机械厂流水作业线上运送物料常用设备之一，其主要功能是由输送带完成运送机器零、部件的工作。2、机器工作条件（1）载荷性质单向运输，载荷较平稳；（2）工作环境室内工作，有粉尘，环境温度不超过35；（3）运动要求输送带运动速度误差不超过5%；滚筒传动效率为0.96；（4）使用寿命8年，每年350天，每天16小时；（5）动力来源电力拖动，三相交流，电压380/220V；（6）检修周期半年小修，二年中修，四年大修；（7）生产条件中型机械厂，小批量生产。3、工作装置技术数据（1）输送带工作拉力:F=6.8kN；（2）输送带工作速度:V=2m/s；（3）滚筒直径：D=450mm.二、设计任务1、设计工作内容（1）胶带输送机传动系统方案设计（包括方案构思、比选、决策）；（2）选择电动机型号及规格；（3）传动装置的运动和动力参数计算；（4）减速器设计(包括传动零件、轴的设计计算，轴承、连接件、润滑和密封方式选择，机体结构及其附件的设计)；（5）V带传动选型设计；（6）联轴器选型设计；（7）绘制减速器装配图和零件工作图；（8）编写设计说明书；（9）设计答辩。2、提交设计成品需要提交的设计成品：纸质版、电子版（以班级学号＋中文姓名作为文件名）各1份。内容包括：（1）减速器装配图一张；（2）零件图2张(完成的传动零件、轴和箱体的名称)；（3）设计计算说明书一份。3三、设计中应注意事项1.计算和绘图应交替进行，并注意随时整理结果，列表保存。2.设计中要贯彻标准。（标准件和标准尺寸）3.全面考虑问题：强度、结构、加工工艺等。4.设计应有创造性，多方案比较，择优选用。5.设计过程中注意培养独立工作能力。6.提交的设计成品应符合指导教师给出的格式要求。四、设计阶段1.计划阶段；2.方案设计；3.技术设计；4.设计文件汇总。五、完成时间要求在2013年12月10日之前完成全部设计任务。指导教师：姚贵英2013年9月2日4目录设计题目...........................................8设计任务...........................................8第1章、设计工作内容..................................81.1胶带输送机传动系统方案设计.........................8第2章选择电动机型号及规格..............................92.1卷筒的输出功率WP................................92.2电机输出功率dP..................................92.3电动机的转速n..................................10第3章、传动装置的运动和动力参数计算......................103.1传动装置总的传动比..............................103.2分配传动比....................................103.3运动参数和动力学参数的计算........................103.3.1各轴转速..................................103.3.2各轴的输入功率..............................113.3.3各轴的输入转矩..............................11第4章、设计V带和带轮................................124.1设计V带.....................................124.1.1参数.....................................124.1.2验算带速..................................124.1.3取V带基准长度dL和中心距a....................134.1.4验证小带轮包角...........................1354.1.5确定V带的根数Z......................................134.1.6求作用在带轮上的压力QF...............................134.1.7设计结果..............................................134.2V带轮的设计..............................................14第5章、齿轮的设计...............................................145.1高速级大小齿轮设计........................................145.1.1材料.................................................145.1.2各级参数..............................................145.1.3按齿面接触强度设计...................................
