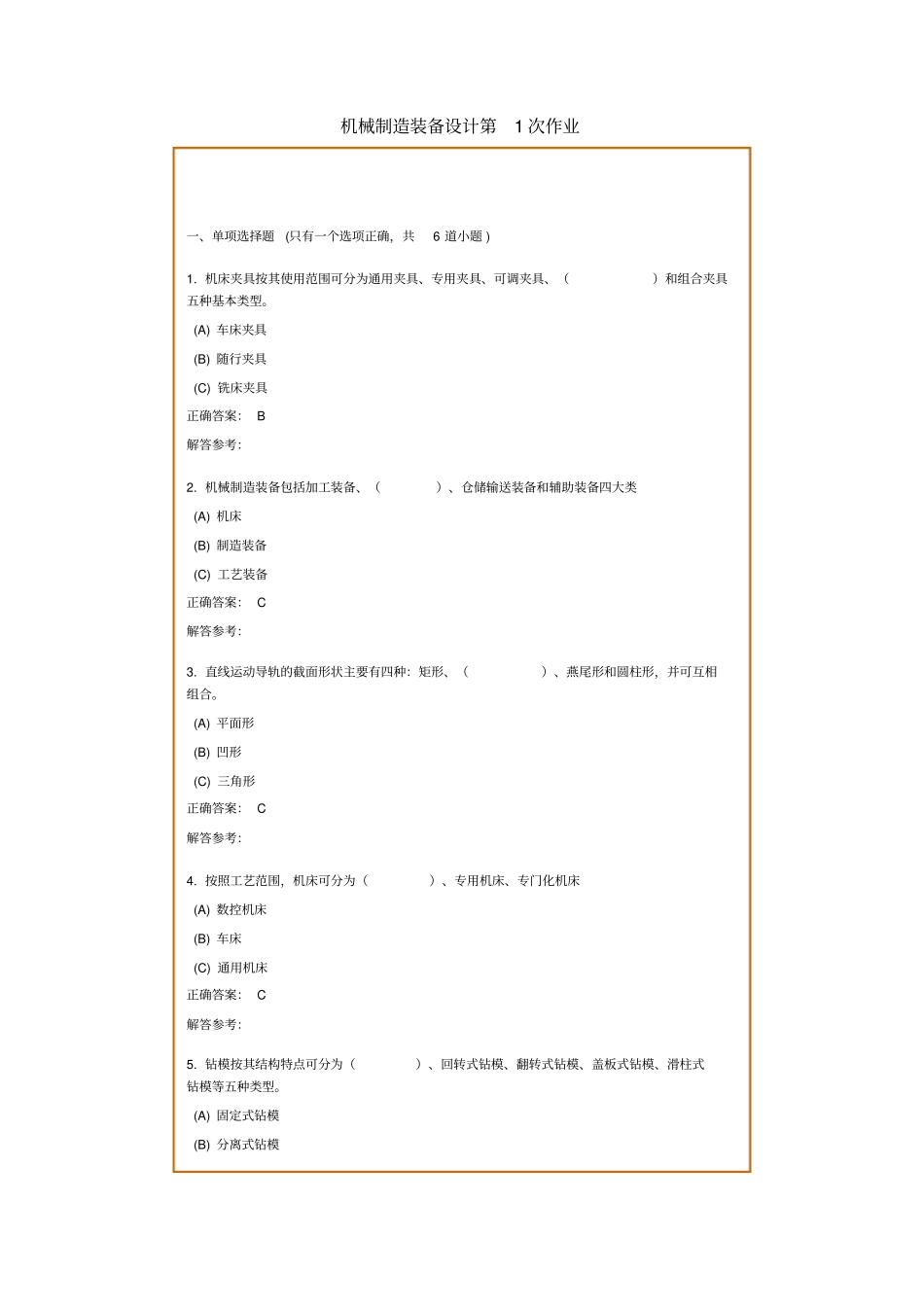

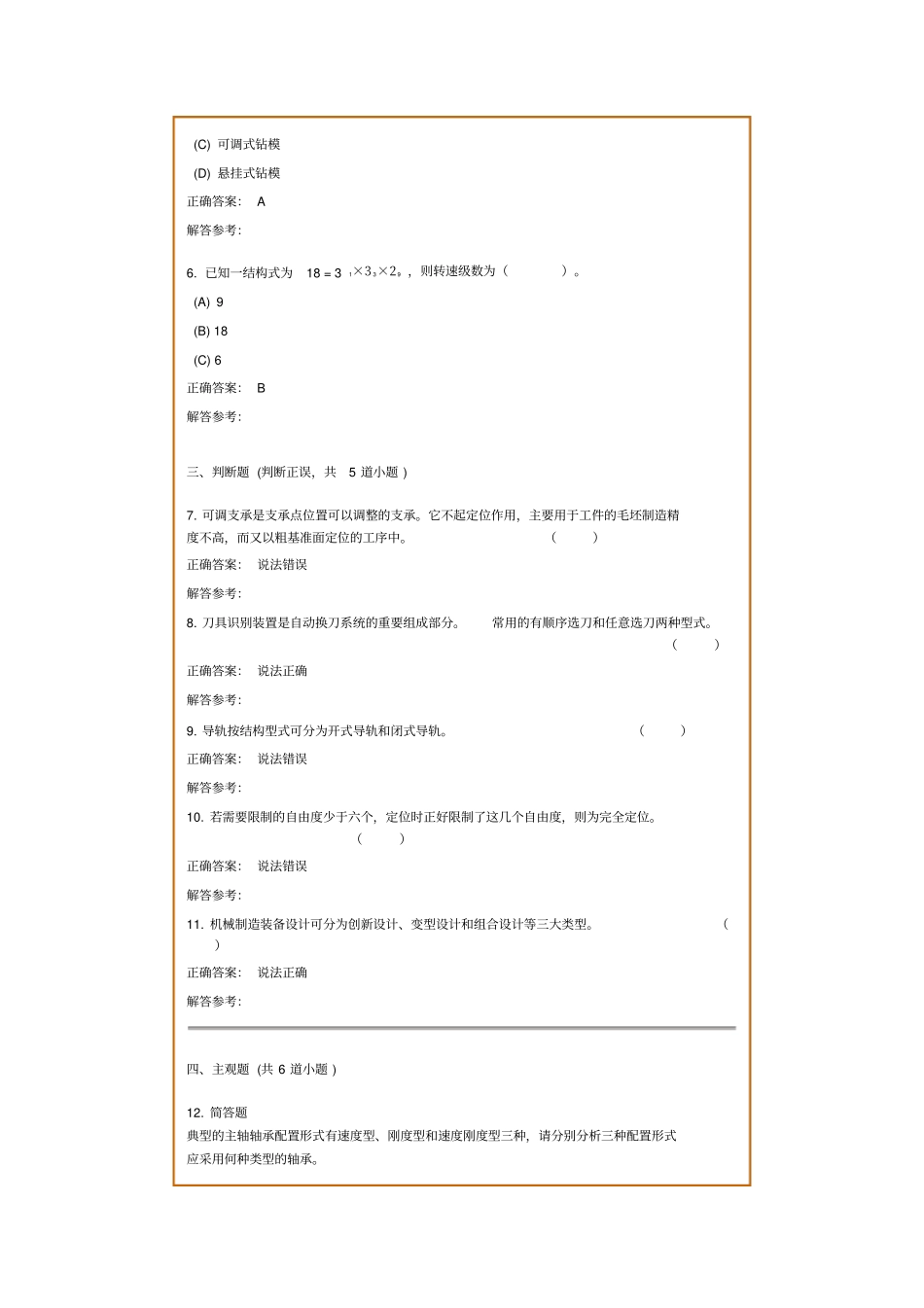

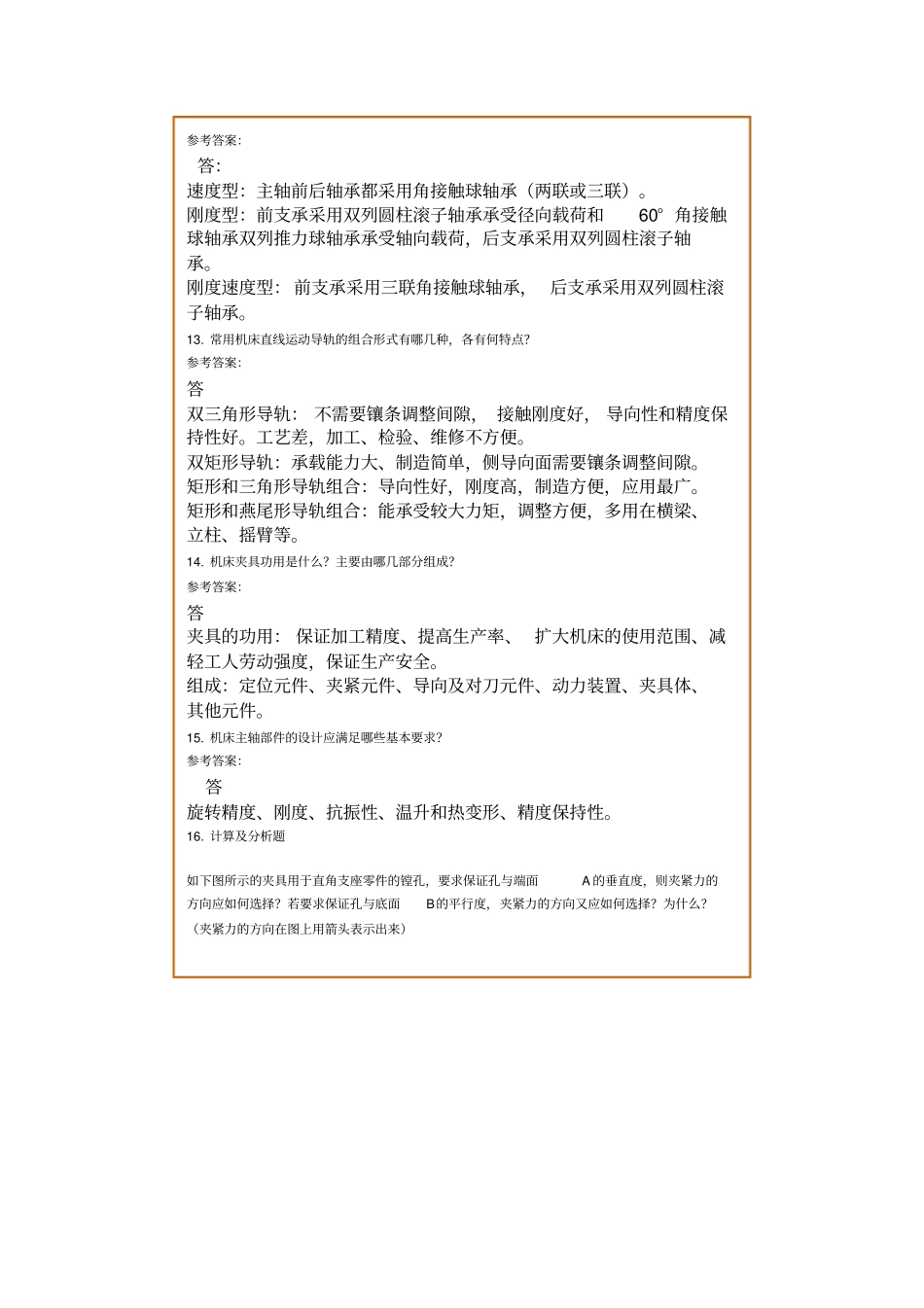

机械制造装备设计第1次作业一、单项选择题(只有一个选项正确，共6道小题)1.机床夹具按其使用范围可分为通用夹具、专用夹具、可调夹具、（）和组合夹具五种基本类型。(A)车床夹具(B)随行夹具(C)铣床夹具正确答案：B解答参考：2.机械制造装备包括加工装备、（）、仓储输送装备和辅助装备四大类(A)机床(B)制造装备(C)工艺装备正确答案：C解答参考：3.直线运动导轨的截面形状主要有四种：矩形、（）、燕尾形和圆柱形，并可互相组合。(A)平面形(B)凹形(C)三角形正确答案：C解答参考：4.按照工艺范围，机床可分为（）、专用机床、专门化机床(A)数控机床(B)车床(C)通用机床正确答案：C解答参考：5.钻模按其结构特点可分为（）、回转式钻模、翻转式钻模、盖板式钻模、滑柱式钻模等五种类型。(A)固定式钻模(B)分离式钻模(C)可调式钻模(D)悬挂式钻模正确答案：A解答参考：6.已知一结构式为18=31×33×29，则转速级数为（）。(A)9(B)18(C)6正确答案：B解答参考：三、判断题(判断正误，共5道小题)7.可调支承是支承点位置可以调整的支承。它不起定位作用，主要用于工件的毛坯制造精度不高，而又以粗基准面定位的工序中。（）正确答案：说法错误解答参考：8.刀具识别装置是自动换刀系统的重要组成部分。常用的有顺序选刀和任意选刀两种型式。（）正确答案：说法正确解答参考：9.导轨按结构型式可分为开式导轨和闭式导轨。（）正确答案：说法错误解答参考：10.若需要限制的自由度少于六个，定位时正好限制了这几个自由度，则为完全定位。（）正确答案：说法错误解答参考：11.机械制造装备设计可分为创新设计、变型设计和组合设计等三大类型。（）正确答案：说法正确解答参考：四、主观题(共6道小题)12.简答题典型的主轴轴承配置形式有速度型、刚度型和速度刚度型三种，请分别分析三种配置形式应采用何种类型的轴承。参考答案：答：速度型：主轴前后轴承都采用角接触球轴承（两联或三联）。刚度型：前支承采用双列圆柱滚子轴承承受径向载荷和60°角接触球轴承双列推力球轴承承受轴向载荷，后支承采用双列圆柱滚子轴承。刚度速度型：前支承采用三联角接触球轴承，后支承采用双列圆柱滚子轴承。13.常用机床直线运动导轨的组合形式有哪几种，各有何特点？参考答案：答双三角形导轨：不需要镶条调整间隙，接触刚度好，导向性和精度保持性好。工艺差，加工、检验、维修不方便。双矩形导轨：承载能力大、制造简单，侧导向面需要镶条调整间隙。矩形和三角形导轨组合：导向性好，刚度高，制造方便，应用最广。矩形和燕尾形导轨组合：能承受较大力矩，调整方便，多用在横梁、立柱、摇臂等。14.机床夹具功用是什么？主要由哪几部分组成？参考答案：答夹具的功用：保证加工精度、提高生产率、扩大机床的使用范围、减轻工人劳动强度，保证生产安全。组成：定位元件、夹紧元件、导向及对刀元件、动力装置、夹具体、其他元件。15.机床主轴部件的设计应满足哪些基本要求？参考答案：答旋转精度、刚度、抗振性、温升和热变形、精度保持性。16.计算及分析题如下图所示的夹具用于直角支座零件的镗孔，要求保证孔与端面A的垂直度，则夹紧力的方向应如何选择？若要求保证孔与底面B的平行度，夹紧力的方向又应如何选择？为什么？（夹紧力的方向在图上用箭头表示出来）参考答案：答：保证孔与A面垂直度夹紧力为FA，保证孔与底面的平行度，夹紧力为FB，满足夹紧力的方向应有利于工件准确定位的要求。17.综合应用题已知：某机床主轴转速n＝100～1000r/min，电动机额定转速n0＝630r/min（7.5Kw），主传动系统图如图所示。问：1）写出该机床主传动路线表达式；2）计算标准公比、转速级数Z和变速范围Rn；3）写出结构式并画出转速图；（4）计算主轴的计算转速（n=nmin·φz/3-1），并写出各传动轴的计算转速。参考答案：答2）标准公比φ=1.6，转速级数：Z=6，变速范围Rn=103）结构式：6=31×23转速图：4）III计算转速：II轴计算转速：250r/minI轴计算转速：630r/min机械制造装备设计第2次作业一、单项选择题(只有一个选项正确，共7道小题)1.已知一结构式为18=31×33×29，则转速级数为（）。(A)9(B)18(C)6正确答案：B解答参考：2...
