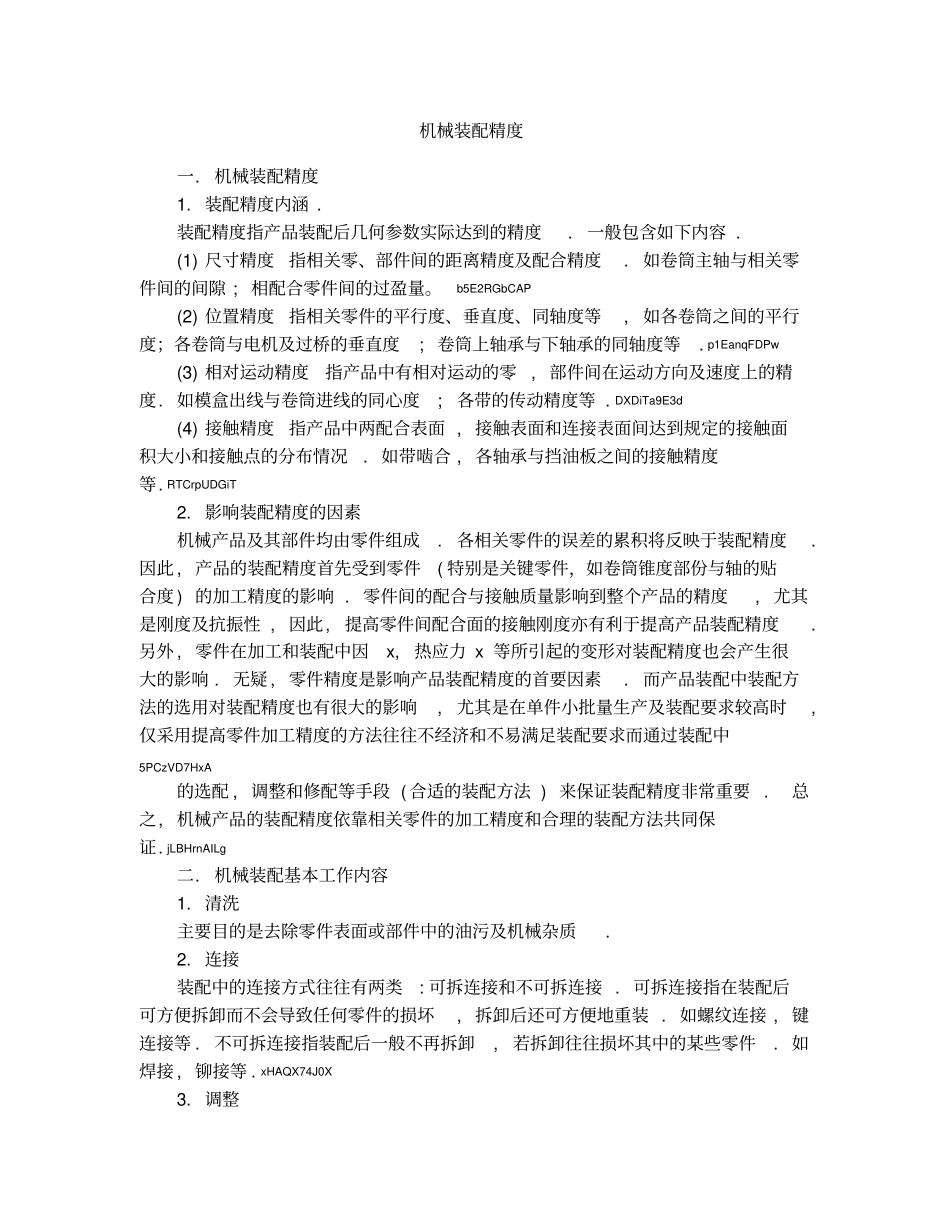

机械装配精度VIP免费

机械装配精度一.机械装配精度1.装配精度内涵.装配精度指产品装配后几何参数实际达到的精度.一般包含如下内容.(1)尺寸精度指相关零、部件间的距离精度及配合精度.如卷筒主轴与相关零件间的间隙;相配合零件间的过盈量。b5E2RGbCAP(2)位置精度指相关零件的平行度、垂直度、同轴度等,如各卷筒之间的平行度；各卷筒与电机及过桥的垂直度;卷筒上轴承与下轴承的同轴度等.p1EanqFDPw(3)相对运动精度指产品中有相对运动的零,部件间在运动方向及速度上的精度.如模盒出线与卷筒进线的同心度;各带的传动精度等.DXDiTa9E3d(4)接触精度指产品中两配合表面,接触表面和连接表面间达到规定的接触面积大小和接触点的分布情况.如带啮合,各轴承与挡油板之间的接触精度等.RTCrpUDGiT2.影响装配精度的因素机械产品及其部件均由零件组成.各相关零件的误差的累积将反映于装配精度.因此,产品的装配精度首先受到零件(特别是关键零件，如卷筒锥度部份与轴的贴合度)的加工精度的影响.零件间的配合与接触质量影响到整个产品的精度,尤其是刚度及抗振性,因此,提高零件间配合面的接触刚度亦有利于提高产品装配精度.另外,零件在加工和装配中因x,热应力x等所引起的变形对装配精度也会产生很大的影响.无疑,零件精度是影响产品装配精度的首要因素.而产品装配中装配方法的选用对装配精度也有很大的影响,尤其是在单件小批量生产及装配要求较高时,仅采用提高零件加工精度的方法往往不经济和不易满足装配要求而通过装配中5PCzVD7HxA的选配,调整和修配等手段(合适的装配方法)来保证装配精度非常重要.总之,机械产品的装配精度依靠相关零件的加工精度和合理的装配方法共同保证.jLBHrnAILg二.机械装配基本工作内容1.清洗主要目的是去除零件表面或部件中的油污及机械杂质.2.连接装配中的连接方式往往有两类:可拆连接和不可拆连接.可拆连接指在装配后可方便拆卸而不会导致任何零件的损坏,拆卸后还可方便地重装.如螺纹连接,键连接等.不可拆连接指装配后一般不再拆卸,若拆卸往往损坏其中的某些零件.如焊接,铆接等.xHAQX74J0X3.调整包含平衡,校正,配作等.平衡指对产品中旋转零,部件进行平衡包括静平衡和动平衡,以防止产品使用中的出现振动.校正指产品中各相关零,部件间找正相互位置,并通过适当的调整方法,达到装配精度要求.配作指两个零件装配后固定其相互位置的加工,如配钻,配铰等.亦有为改善两零件表面结合精度的加工,如配刮,配研及配磨等.配作一般需与校正调整工作结合进行.LDAYtRyKfE4,检验和实验产品装配完毕,应根据有关技术标准和规定,对产品进行较全面的检验和实验工作,合格后方准出厂.装配工作除上述内容外,还有油漆,包装等.Zzz6ZB2Ltk
