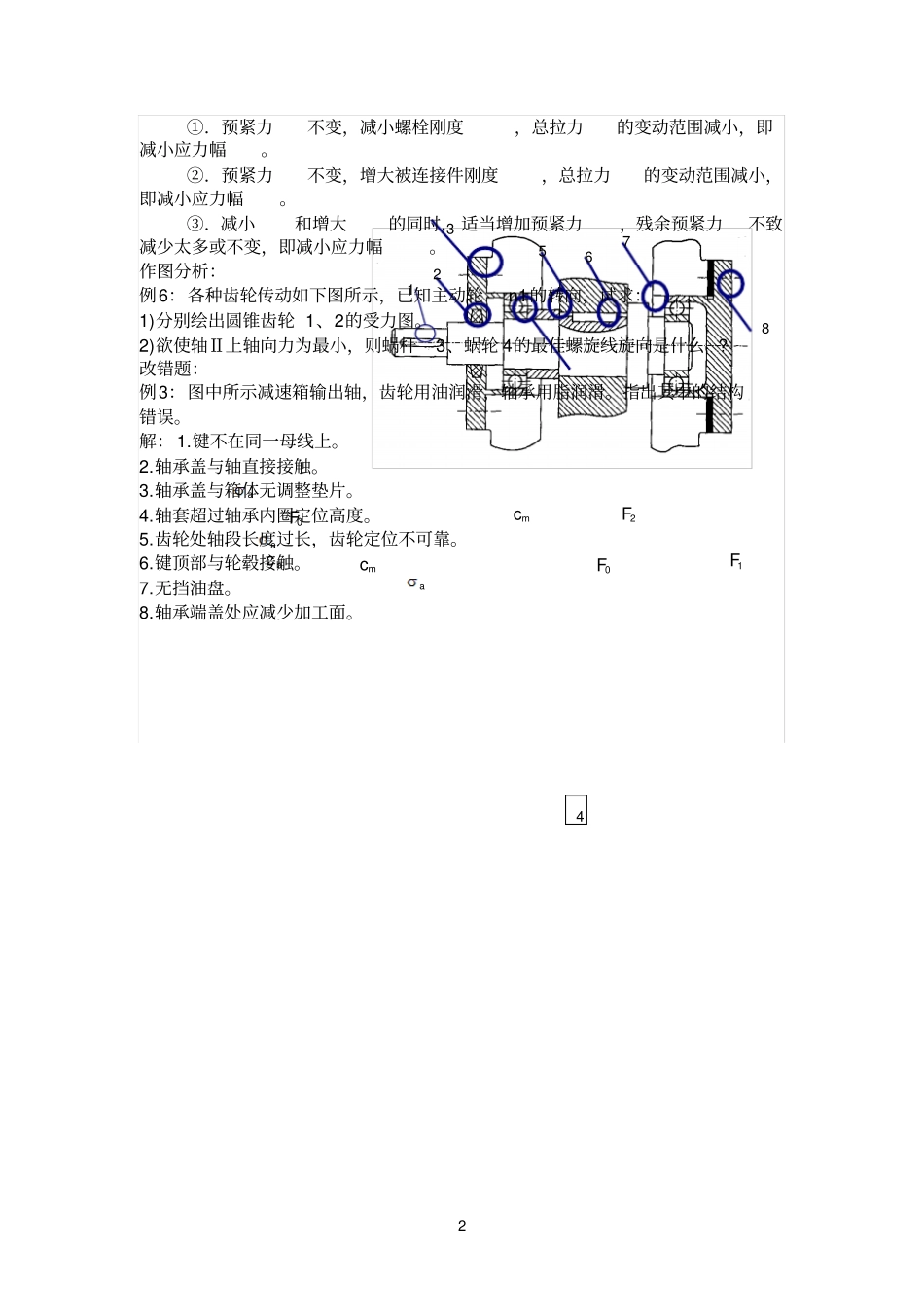

1机械设计例题例8：如图所示，轴上两端正安装一对7211AC轴承，轴的转速n=1750r/min，轴承所受径向载荷分别为FR1＝3300N，FR2＝1000N，轴上还作用有轴向载荷Fa=900N，方向指向轴承1，轴承工作时有中等冲击，常温，试计算两轴承的寿命。其中e＝0.68；当≤e时，X＝1，Y＝0；当＞e时，X＝0.41，Y＝0.87。其中解（1）计算派生轴向力方向如图（2）求轴承的轴向载荷故轴承1为松端，轴承2为紧端，则（3）计算当量动载荷由已知条件得：两轴承的当量动载荷分别为（4）计算轴承寿命由表10-6、表10-7查得ft=1，fP=1.5，由手册查得7211AC轴承的额定动载荷Cr＝39200N，又ε＝3。由下式得由于轴承1的寿命约为4730h，轴承2的工作寿命约为43154.5h，故这对轴承的寿命为4730h。选择题：例2：v带传动设计中，限制小带轮的最小直径主要是为了D。A使结构紧凑B限制小带轮上包角C保证带和带轮接触面间有足够摩擦力D限制弯曲应力例3：验算滑动轴承最小油膜厚度hmin的目的是A。A确定轴承是否能获得液体摩擦B控制轴承的发热量C计算轴承内部的摩擦阻力D控制轴承的压强p问答题：例5：在平键设计中，提高其强度的措施有哪些？答：（1）可适当增加轮毂及键的长度。（2）可以将键连接与过盈配合一起使用。（3）可采用双键连接。考虑到双键载荷分布的不均匀性，校核强度时按1.5个键计算。例6：形成动压油膜的必要条件？1）相对滑动的两表面间必须形成收敛的楔形间隙2）被油膜分开的两表面必须有足够的相对滑动速度，其运动方向必须使润滑油由大口流进，从小口流出3）润滑油必须有一定的粘度，且供油充分例7：链传动小链轮齿不宜过多或过少？①.齿数过少，会增加链传动的不均匀性和动载荷，冲击加大，链传动寿命降低，链节在进入和退出齿合时，相对转角增大，磨损增加，功率损耗也增大。②．齿数过多，大齿轮齿数，大齿轮齿数将更大，增大了结构尺寸和重量，也会因磨损使链条节距伸长而发生脱链，导致寿命降低。例8:降低影响螺栓疲劳强度的应力幅？受轴向变载荷的紧螺栓连接，在最小拉力不变的条件下，应力幅越小，螺栓越不容易发生疲劳破坏，连接的可靠性越高。1122ziz0Fbc2F2①．预紧力不变，减小螺栓刚度，总拉力的变动范围减小，即减小应力幅。②．预紧力不变，增大被连接件刚度，总拉力的变动范围减小，即减小应力幅。③．减小和增大的同时，适当增加预紧力，残余预紧力不致减少太多或不变，即减小应力幅。作图分析：例6：各种齿轮传动如下图所示，已知主动轮n1的转向，试求：1)分别绘出圆锥齿轮1、2的受力图。2)欲使轴Ⅱ上轴向力为最小，则蜗杆3、蜗轮4的最佳螺旋线旋向是什么?改错题：例3：图中所示减速箱输出轴，齿轮用油润滑，轴承用脂润滑。指出其中的结构错误。解：1.键不在同一母线上。2.轴承盖与轴直接接触。3.轴承盖与箱体无调整垫片。4.轴套超过轴承内圈定位高度。5.齿轮处轴段长度过长，齿轮定位不可靠。6.键顶部与轮毂接触。7.无挡油盘。8.轴承端盖处应减少加工面。a0Fmc2Fabcmc0F1Fa12346578
