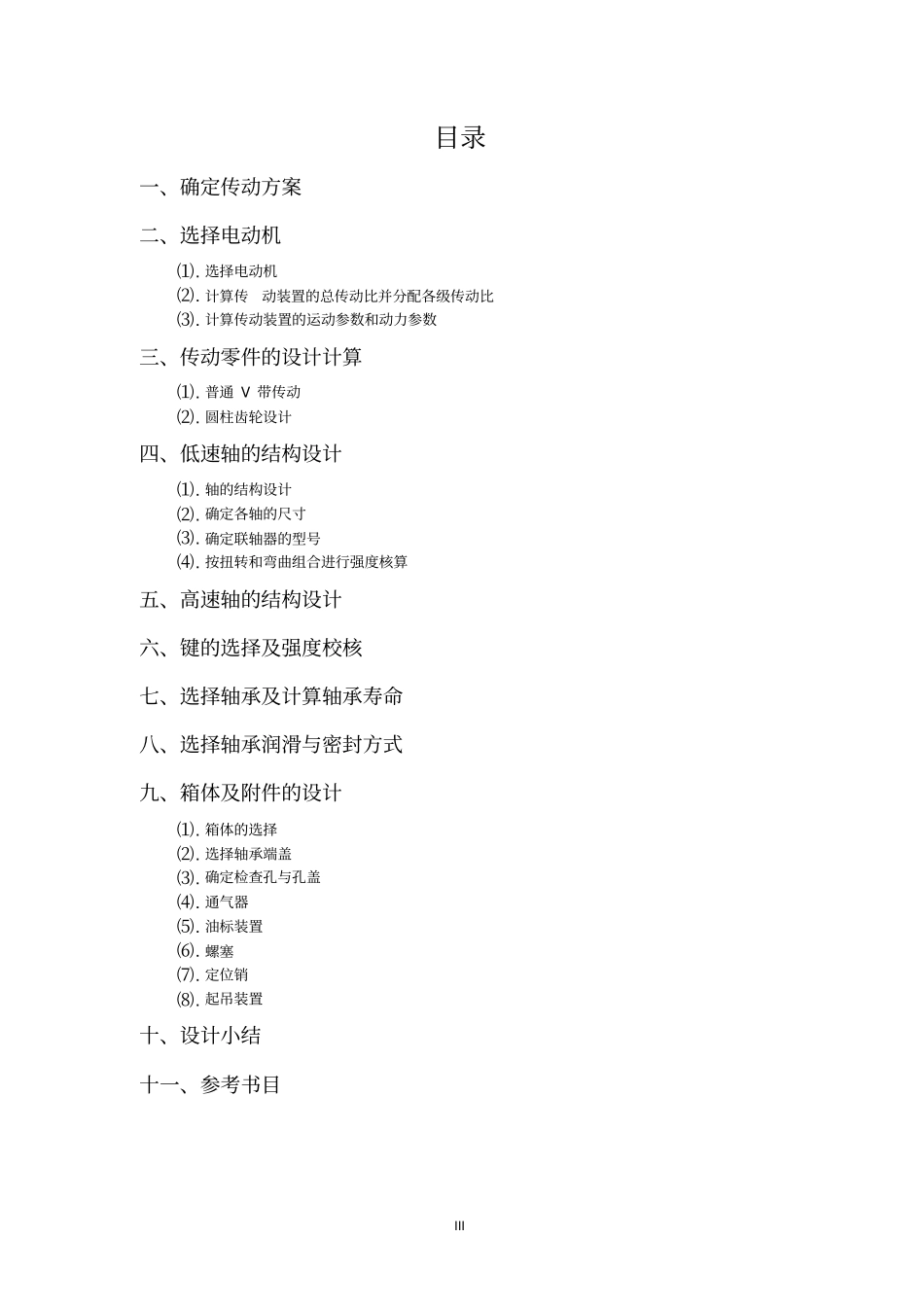

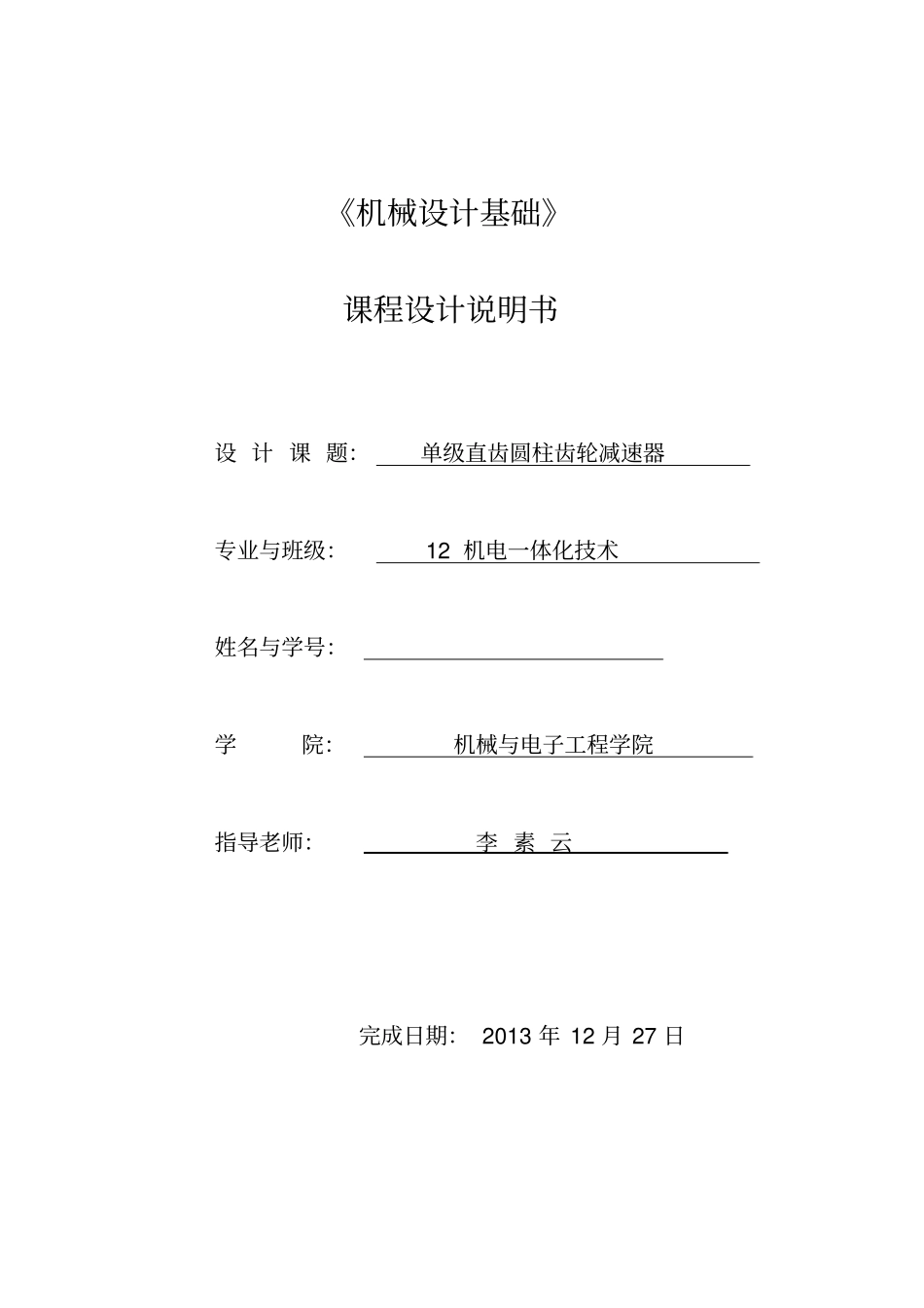

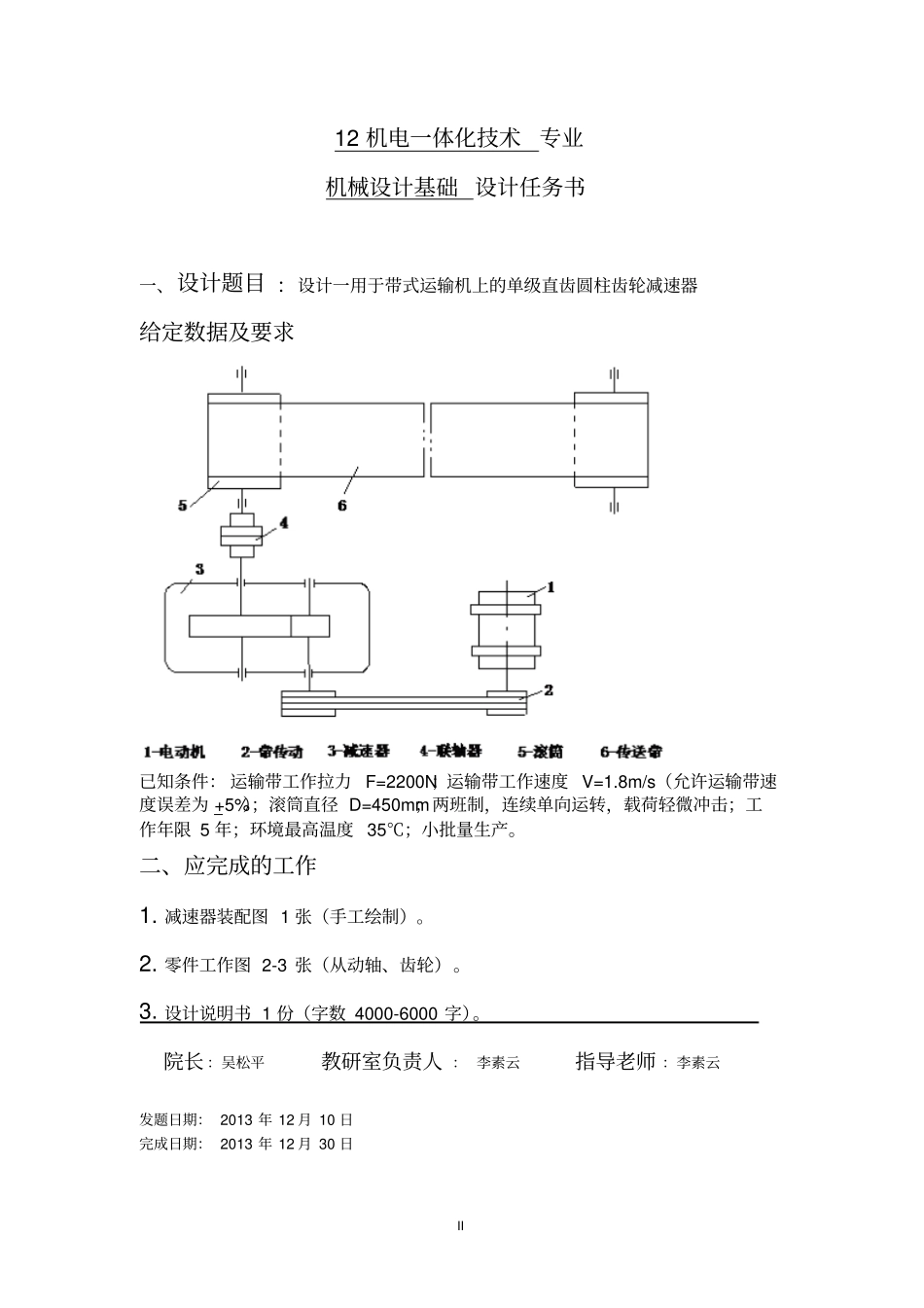

《机械设计基础》课程设计说明书设计课题：单级直齿圆柱齿轮减速器专业与班级：12机电一体化技术姓名与学号：学院：机械与电子工程学院指导老师：李素云完成日期：2013年12月27日II12机电一体化技术专业机械设计基础设计任务书一、设计题目：设计一用于带式运输机上的单级直齿圆柱齿轮减速器给定数据及要求已知条件：运输带工作拉力F=2200N；运输带工作速度V=1.8m/s（允许运输带速度误差为+5%）；滚筒直径D=450mm；两班制，连续单向运转，载荷轻微冲击；工作年限5年；环境最高温度35℃；小批量生产。二、应完成的工作1.减速器装配图1张（手工绘制）。2.零件工作图2-3张（从动轴、齿轮）。3.设计说明书1份（字数4000-6000字）。院长：吴松平教研室负责人：李素云指导老师：李素云发题日期：2013年12月10日完成日期：2013年12月30日III目录一、确定传动方案二、选择电动机⑴.选择电动机⑵.计算传动装置的总传动比并分配各级传动比⑶.计算传动装置的运动参数和动力参数三、传动零件的设计计算⑴.普通V带传动⑵.圆柱齿轮设计四、低速轴的结构设计⑴.轴的结构设计⑵.确定各轴的尺寸⑶.确定联轴器的型号⑷.按扭转和弯曲组合进行强度核算五、高速轴的结构设计六、键的选择及强度校核七、选择轴承及计算轴承寿命八、选择轴承润滑与密封方式九、箱体及附件的设计⑴.箱体的选择⑵.选择轴承端盖⑶.确定检查孔与孔盖⑷.通气器⑸.油标装置⑹.螺塞⑺.定位销⑻.起吊装置十、设计小结十一、参考书目IV课程设计说明书设计项目设计与说明主要结果一、确定传动方案机械传动装置一般由原动机、传动装置、工作机和机架四部分组成。单级圆柱齿轮减速器由带传动和齿轮传动组成，根据各种传动的特点，带传动安排在高速级，齿轮传动放在低速级。传动装置的布置如下图所示二、选择电动机⑴选择电动机⑴．选择电动机类型和结构形式根据工作要求和条件，选用一般用途的Y系列三相异步电动机，结构类型为卧式封闭结构。⑵．确定电动机的功率工作机所需的功率PW(kw)按下面公式计算wwwwvFP1000已知wF=2200N，wv=1.8m/s，带式输送机的功率w=0.96，代入上面的式子得：KWKWvFPwwww125.496.010008.122001000电动机所需要功率P0(kw)按下式子计算wPP0PW=4.125kwV⑵计算传动装置的总传动比并分配各级传动比式子中，为电动机到滚筒工作轴的传动装置总效率，根据传动特点，由《机械设计课程设计指导书》表2-4查得：V带传动带=0.96，一对齿轮传动齿轮=0.97,一对滚动轴承轴承=0.99，十字滑块联轴器联轴器=0.98，因此总效率894.099.099.097.096.022联轴器齿轮轴承带总＝KWKWPPw612.48944.0125.40确定电动机额定功率Pm（KW），使Pm=（1~1.3）P0=4.612(1~1.3)=4.612~5.996，查《机械设计课程设计指导书》表2-1取Pm=5.5KW⑶．确定电动机转速工作机卷筒的转速Wn为min/r43.764508.1100060100060ππDvnWW根据《机械设计课程设计指导书》表2-3推荐的各类传动比的取值范围，取V带传动的传动比i带=2~4，一级齿轮减速器i齿轮=3~5，传动装置的总传动比i总=6~20，故电动机的转速范围为min/r66.1528~6.458min/r43.7620~6w）（总ninm符合此转速要求的同步转速有750r/min、1000r/min、1500r/min三种，考虑综合因素，查《机械设计课程设计指导书》表2-1，选择同步转速1500r/min的Y系列电动机Y1325-4,其满载转速为mn=1440r/min。电动机参数见下表：型号额定功率（KW）满载转速（r/min）额定转矩最大转矩Y1325-45.514402.22.2⑴.传动⑴装置的总传动比84.1843.76/1440/wnnim总⑵．分配各级传动比P0=4.612kwPm=5.5KWWn=76.43r/minY1325-4mn=1440r/min总i=18.84VI⑶计算传动装置的运动参数和动力参数为了符合各种传动形式的工作特点和结构紧凑，必须使各级传动比都在各自的合理范围内，且使各自传动件尺寸协调合理匀称，传动装置总体尺寸紧凑，重量最小，齿轮浸油深度合理。本传动装置由带传动和齿轮传动组成，因i总=i带i齿轮，为使减速器部分设计方便，取齿轮传动比i齿轮=4.7，则带传动的传动比为47.4/84.81/齿轮总带iii⑴各轴转速Ⅰ轴：min/3604/4401/nnriM带ⅠⅡ轴：min/6.767.4/360/nnri齿轮ⅠⅡ滚筒轴：min/6.76nnrⅡ滚筒⑵各轴功率:Ⅰ轴：kw43....
