材料性能学作业及答案教材VIP专享VIP免费

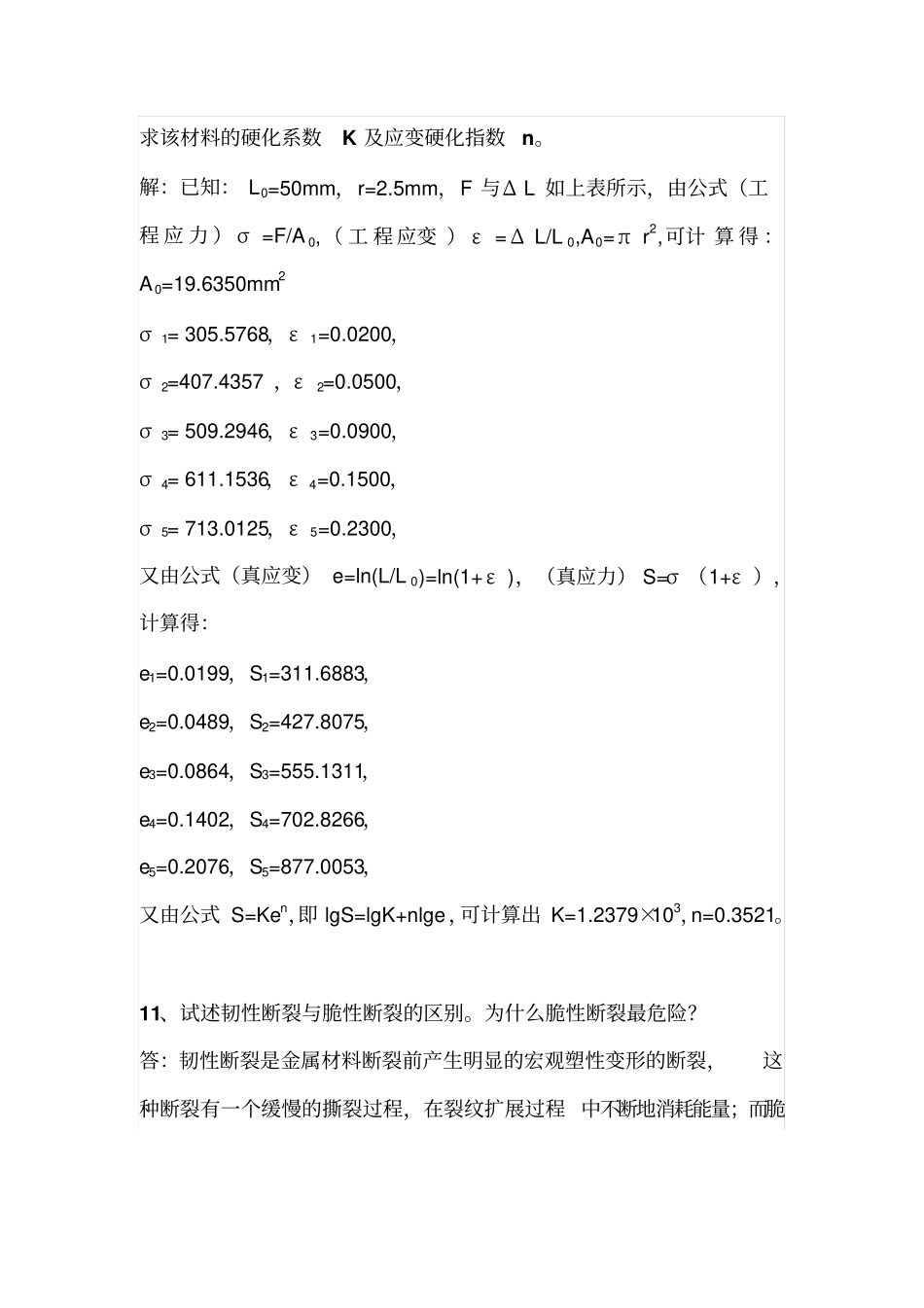

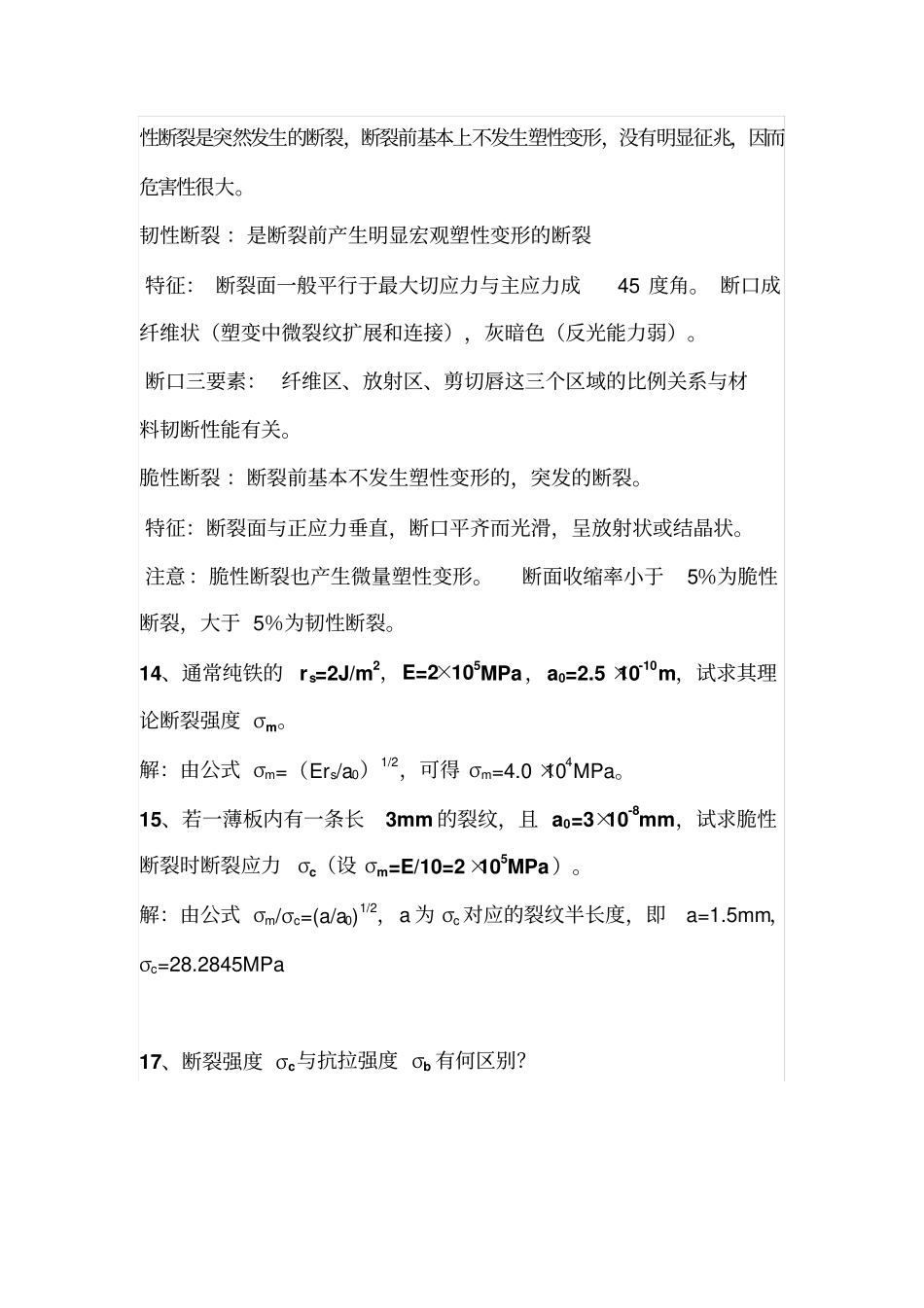

本学期材料性能学作业及答案第一次作业P36-37第一章1名词解释4、决定金属屈服强度的因素有哪些？答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。外在因素：温度、应变速率和应力状态。10、将某材料制成长50mm，直径5mm的圆柱形拉伸试样，当进行拉伸试验时塑性变形阶段的外力F与长度增量ΔL的关系为：F/N60008000100001200014000ΔL12.54.57.511.5求该材料的硬化系数K及应变硬化指数n。解：已知：L0=50mm，r=2.5mm，F与ΔL如上表所示，由公式（工程应力）σ=F/A0,（工程应变）ε=ΔL/L0,A0=πr2,可计算得：A0=19.6350mm2σ1=305.5768，ε1=0.0200，σ2=407.4357，ε2=0.0500，σ3=509.2946，ε3=0.0900，σ4=611.1536，ε4=0.1500，σ5=713.0125，ε5=0.2300，又由公式（真应变）e=ln(L/L0)=ln(1+ε)，（真应力）S=σ（1+ε），计算得：e1=0.0199，S1=311.6883，e2=0.0489，S2=427.8075，e3=0.0864，S3=555.1311，e4=0.1402，S4=702.8266，e5=0.2076，S5=877.0053，又由公式S=Ken，即lgS=lgK+nlge，可计算出K=1.2379×103，n=0.3521。11、试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。韧性断裂：是断裂前产生明显宏观塑性变形的断裂特征：断裂面一般平行于最大切应力与主应力成45度角。断口成纤维状（塑变中微裂纹扩展和连接），灰暗色（反光能力弱）。断口三要素：纤维区、放射区、剪切唇这三个区域的比例关系与材料韧断性能有关。脆性断裂：断裂前基本不发生塑性变形的，突发的断裂。特征：断裂面与正应力垂直，断口平齐而光滑，呈放射状或结晶状。注意：脆性断裂也产生微量塑性变形。断面收缩率小于5％为脆性断裂，大于5％为韧性断裂。14、通常纯铁的rs=2J/m2，E=2×105MPa，a0=2.5×10-10m，试求其理论断裂强度σm。解：由公式σm=（Ers/a0）1/2，可得σm=4.0×104MPa。15、若一薄板内有一条长3mm的裂纹，且a0=3×10-8mm，试求脆性断裂时断裂应力σc（设σm=E/10=2×105MPa）。解：由公式σm/σc=(a/a0)1/2，a为σc对应的裂纹半长度，即a=1.5mm，σc=28.2845MPa17、断裂强度σc与抗拉强度σb有何区别？答：σc是材料裂纹产生失稳扩展的断裂强度，在应力应变曲线上为断裂时的强度值。σb是韧性金属试样拉断过程中最大力所对应的应力。第二次作业（P54）第二章1.解释下列名词2.说明下列力学性能指标的意义3.简述缺口三效应（1）造成应力集中（2）改变了缺口前方的应力状态，使平板中的材料所受应力由原来的单向拉伸变为两向或三向拉伸（3）缺口使塑性材料得到强化9.说明下列工件选用何种硬度试验法解：（1）渗碳层的硬度分布：HK或HV（2）淬火钢：HRC（3）灰铸铁：HB（4）硬质合金：HRA（5）鉴别钢中的隐晶马氏体与残余奥氏体：HV或HK（8）氮化层：HV（10）高速钢刀具：HRC10.在294.3N（30kgf）载荷下测定某钢材的维氏硬度。测得压痕对角线长度为0.454mm，试计算该钢材的维氏硬度值，并推算这种钢的抗拉强度值σb（抗拉强度不需要算）。解：HV=1854.4F/d2，式中F以gf为单位，d以um为单位。HV=269.9063第三章1解释下列名词2说明下列力学性能指标的意义5下列3组试验方法中，请举出每一组中哪种试验方法测得tK的较高？为什么？（1）拉伸和扭转；（2）缺口静弯曲和缺口扭转弯曲；（3）光滑试样拉伸和缺口试样拉伸。答：材料的脆性越大，tK越高；同一种材料的脆性则随试验条件而定；（1）拉伸测出的tK比扭转测出的tK高，因为扭转条件下，材料容易产生塑性变形，材料的脆性小。（2）缺口冲击弯曲测出的tK比缺口静弯曲测出的tK高，因为冲击试验时，加荷速度增加使变形速度增加，结果使塑性变形受到抑制，从而使材料的脆性增加。（3）缺口试样拉伸测出的tK比光滑试样拉伸测出的tK高，因为缺口使材料的脆性增加。第三次作业（P84）第四章1.名词解释2.说明下列符号的名称和含义3.说明KI和KIC的异同。（答案：P68页第四自然段）11.有...
