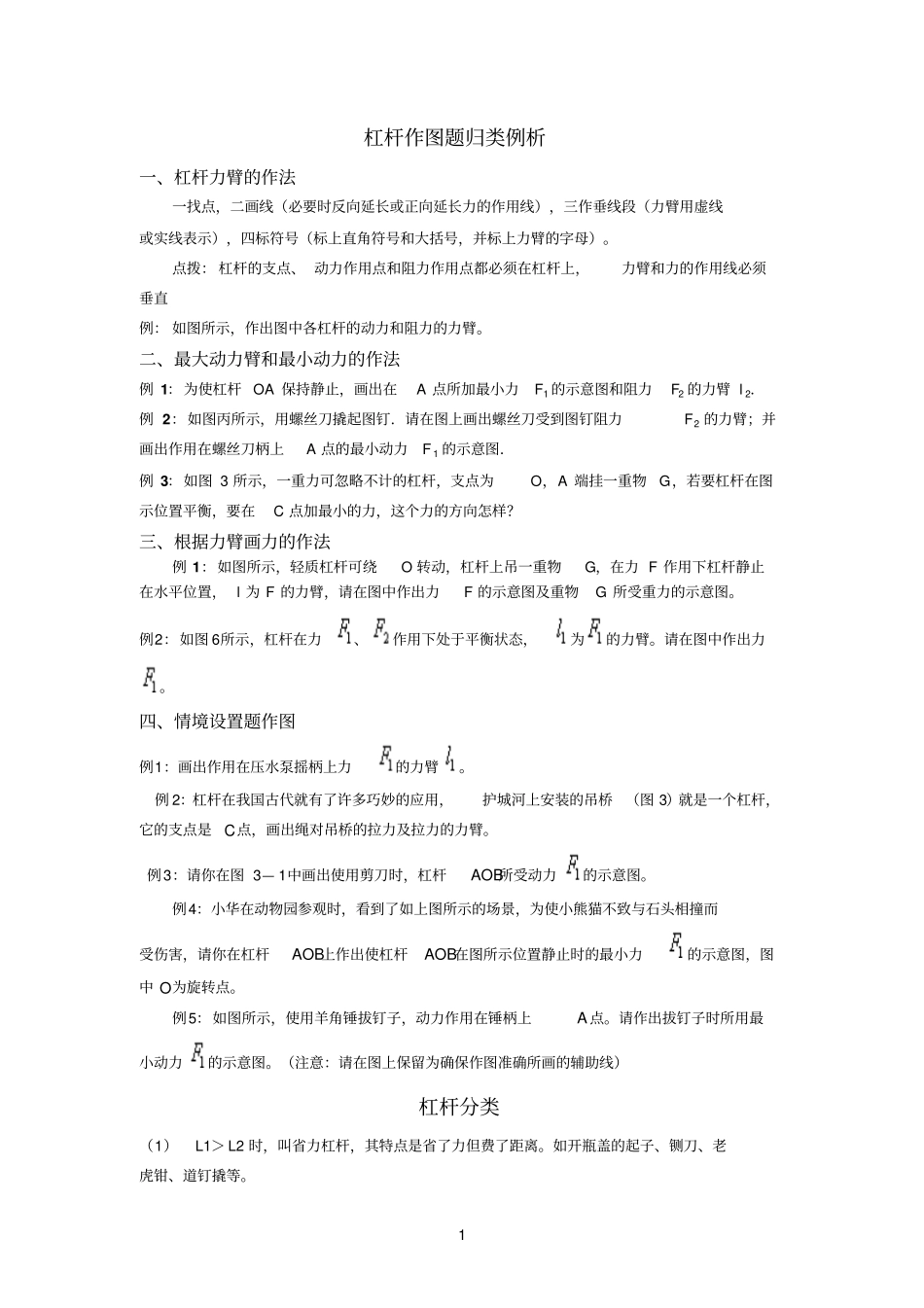

1杠杆作图题归类例析一、杠杆力臂的作法一找点，二画线（必要时反向延长或正向延长力的作用线），三作垂线段（力臂用虚线或实线表示），四标符号（标上直角符号和大括号，并标上力臂的字母）。点拨：杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直例：如图所示，作出图中各杠杆的动力和阻力的力臂。二、最大动力臂和最小动力的作法例1：为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2．例2：如图丙所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图．例3：如图3所示，一重力可忽略不计的杠杆，支点为O，A端挂一重物G，若要杠杆在图示位置平衡，要在C点加最小的力，这个力的方向怎样？三、根据力臂画力的作法例1：如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。例2：如图6所示，杠杆在力、作用下处于平衡状态，为的力臂。请在图中作出力。四、情境设置题作图例1：画出作用在压水泵摇柄上力的力臂。例2：杠杆在我国古代就有了许多巧妙的应用，护城河上安装的吊桥（图3）就是一个杠杆，它的支点是C点，画出绳对吊桥的拉力及拉力的力臂。例3：请你在图3—1中画出使用剪刀时，杠杆AOB所受动力的示意图。例4：小华在动物园参观时，看到了如上图所示的场景，为使小熊猫不致与石头相撞而受伤害，请你在杠杆AOB上作出使杠杆AOB在图所示位置静止时的最小力的示意图，图中O为旋转点。例5：如图所示，使用羊角锤拔钉子，动力作用在锤柄上A点。请作出拔钉子时所用最小动力的示意图。（注意：请在图上保留为确保作图准确所画的辅助线）杠杆分类（1）L1＞L2时，叫省力杠杆，其特点是省了力但费了距离。如开瓶盖的起子、铡刀、老虎钳、道钉撬等。2（2）L1＜L2时，叫费力杠杆，其特点是费了力但省了距离。如钓鱼杆、筷子、镊子、缝纫机脚踏板等。（3）L1=L2时，叫等臂杠杆，其特点是不省力也不费力，不省距离也不费距离。如天平、定滑轮等。练习题：1、下列所示的杠杆中，属于费力杠杆的是（）2、如下图所示的工具，在使用中属于费力杠杆的是（）3、如图所示，下列器件中属于省力杠杆的是（）4、根据具体工作需要能选择合适的工具是劳动者的基本技能，要剪开较硬的物体，下图中的四种剪刀，应选择ABCD5、如图1是指甲刀的结构图，关于指甲甲刀下面说法正确的是（）A．指甲刀可以看成是一个省力杠杆和一个费力杠杆组成B．指甲刀可以看成是一个省力杠杆和两个费力杠杆组成C．指甲刀使用的越久，用它剪指甲就越省力D．用指甲刀剪指甲时，大段地往下剪比小段地往下剪省力6、如图所示是一个指甲刀的示意图，它由三个杠杆ＡＢＣ、ＯＢＤ和ＯＥＤ组成，用指甲刀剪指甲时，下面说法正确的是（）A．三个杠杆都是省力杠杆B．三个杠杆都是费力杠杆C．ＡＢＣ是省力杠杆，ＯＢＤ、ＯＥＤ是费力杠杆D．ＡＢＣ是费力杠杆，ＯＢＤ、ＯＥＤ是省力杠杆7.人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动。如图2所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力，由图可以看出，这是一个（）A．费力、省距离的杠杆B．省力、费距离的杠杆C．既费力，也费距离的杠杆D．既省力，也省距离的杠杆8．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启。根据室内垃圾桶的结构示意图可确定：（）A.桶中只有一个杠杆在起作用，且为省力杠杆B.桶中只有一个杠杆在起作用，且为费力杠杆C.桶中有两个杠杆在起作用，用都是省力杠杆D.桶中有两个杠杆在起作用，一个是省力杠杆，一个是费力杠杆9、园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了：（）3A．增大阻力臂，减小动力移动的距离B．减小动力臂，减小动力移动的距离C．增大动力臂，省力D．减小阻力臂，省力10.如图3所示，在扶正被风吹倒的树木时,下列措施中最合适的是（）A．绳直接系在A点B．绳直接系在B点C．在A点垫上橡皮，再系上绳D．...
