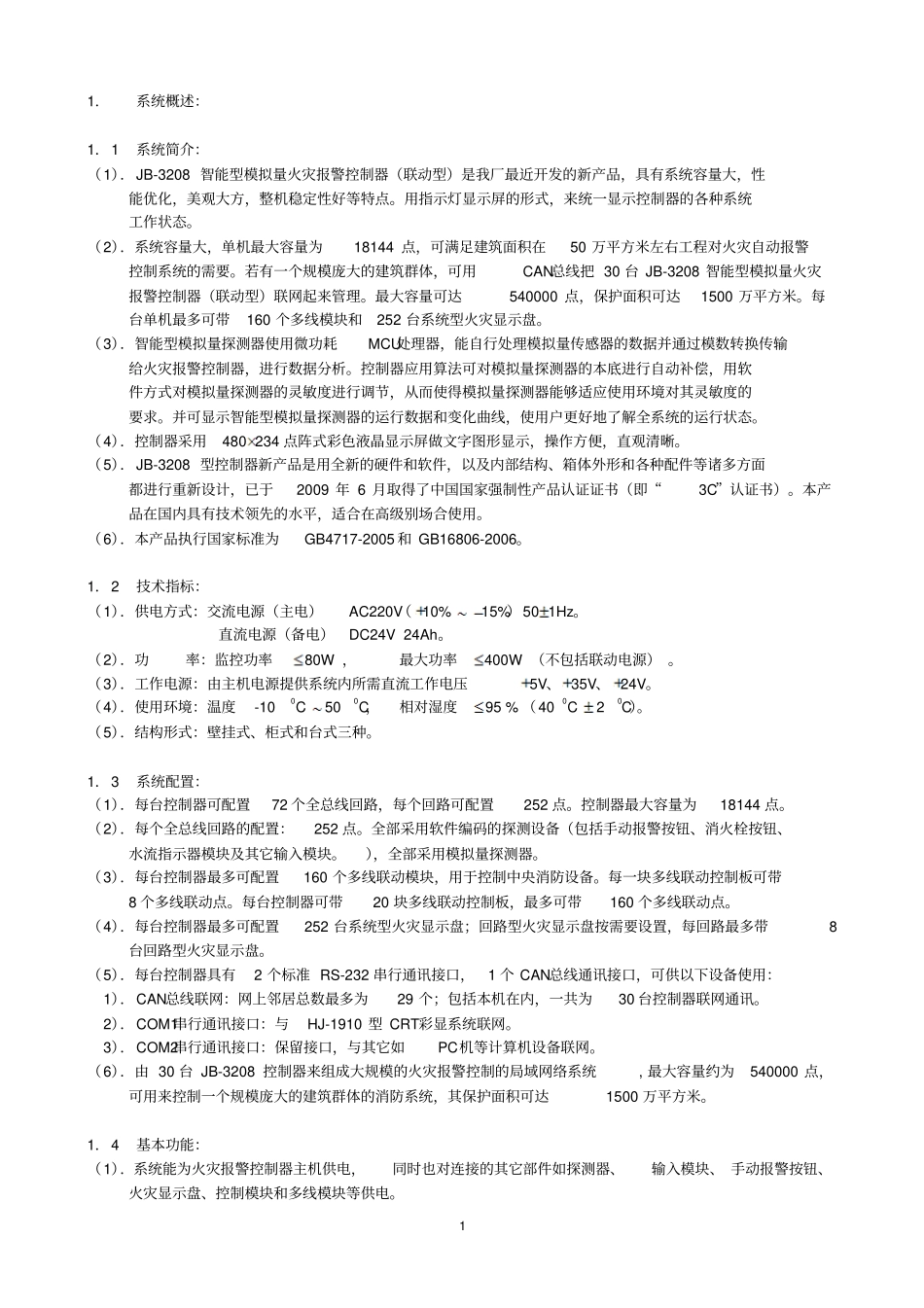

11．系统概述：1．1系统简介：（1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。（2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。最大容量可达540000点，保护面积可达1500万平方米。每台单机最多可带160个多线模块和252台系统型火灾显示盘。（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。（4）．控制器采用480234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。（5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。本产品在国内具有技术领先的水平，适合在高级别场合使用。（6）．本产品执行国家标准为GB4717-2005和GB16806-2006。1．2技术指标：（1）．供电方式：交流电源（主电）AC220V（10%15%）501Hz。直流电源（备电）DC24V24Ah。（2）．功率：监控功率80W，最大功率400W（不包括联动电源）。（3）．工作电源：由主机电源提供系统内所需直流工作电压5V、35V、24V。（4）．使用环境：温度-100C500C，相对湿度95%（400C20C）。（5）．结构形式：壁挂式、柜式和台式三种。1．3系统配置：（1）．每台控制器可配置72个全总线回路，每个回路可配置252点。控制器最大容量为18144点。（2）．每个全总线回路的配置：252点。全部采用软件编码的探测设备（包括手动报警按钮、消火栓按钮、水流指示器模块及其它输入模块。），全部采用模拟量探测器。（3）．每台控制器最多可配置160个多线联动模块，用于控制中央消防设备。每一块多线联动控制板可带8个多线联动点。每台控制器可带20块多线联动控制板，最多可带160个多线联动点。（4）．每台控制器最多可配置252台系统型火灾显示盘；回路型火灾显示盘按需要设置，每回路最多带8台回路型火灾显示盘。（5）．每台控制器具有2个标准RS-232串行通讯接口，1个CAN总线通讯接口，可供以下设备使用：1）．CAN总线联网：网上邻居总数最多为29个；包括本机在内，一共为30台控制器联网通讯。2）．COM1串行通讯接口：与HJ-1910型CRT彩显系统联网。3）．COM2串行通讯接口：保留接口，与其它如PC机等计算机设备联网。（6）．由30台JB-3208控制器来组成大规模的火灾报警控制的局域网络系统,最大容量约为540000点，可用来控制一个规模庞大的建筑群体的消防系统，其保护面积可达1500万平方米。1．4基本功能：（1）．系统能为火灾报警控制器主机供电，同时也对连接的其它部件如探测器、输入模块、手动报警按钮、火灾显示盘、控制模块和多线模块等供电。2（2）．系统供电电源具有不间断供电功能：当主电断电时，能自动切换到备电上去。当主电恢复时，又能自动切换到主电上来。主、备电的工作状态在面板上显示出来。（3）．按新国标规定，报警信号分为两大部分：“火灾报警”和“监管报警”。除火灾探测器、消火栓按钮和手动按钮的报警信号称为“火警”信号外，其它探测点的报警信号统统归纳为“监管报警”信号。控制器能直接或间接地接受来自火灾探测器和其它火灾触发器的火灾报警信号。当控制器处于“火灾报警”或“监管报警”状态时，具有如下功能：1）．具有声光报警显示功能。2）．显示并记忆“火灾报警”信号发生的时间，并能及时地自动打印出“火灾报警”数据。3）．“监管报警”信号与“火灾报警”信号一样，可以参与联动逻辑编程。“火灾报警”信号、...
