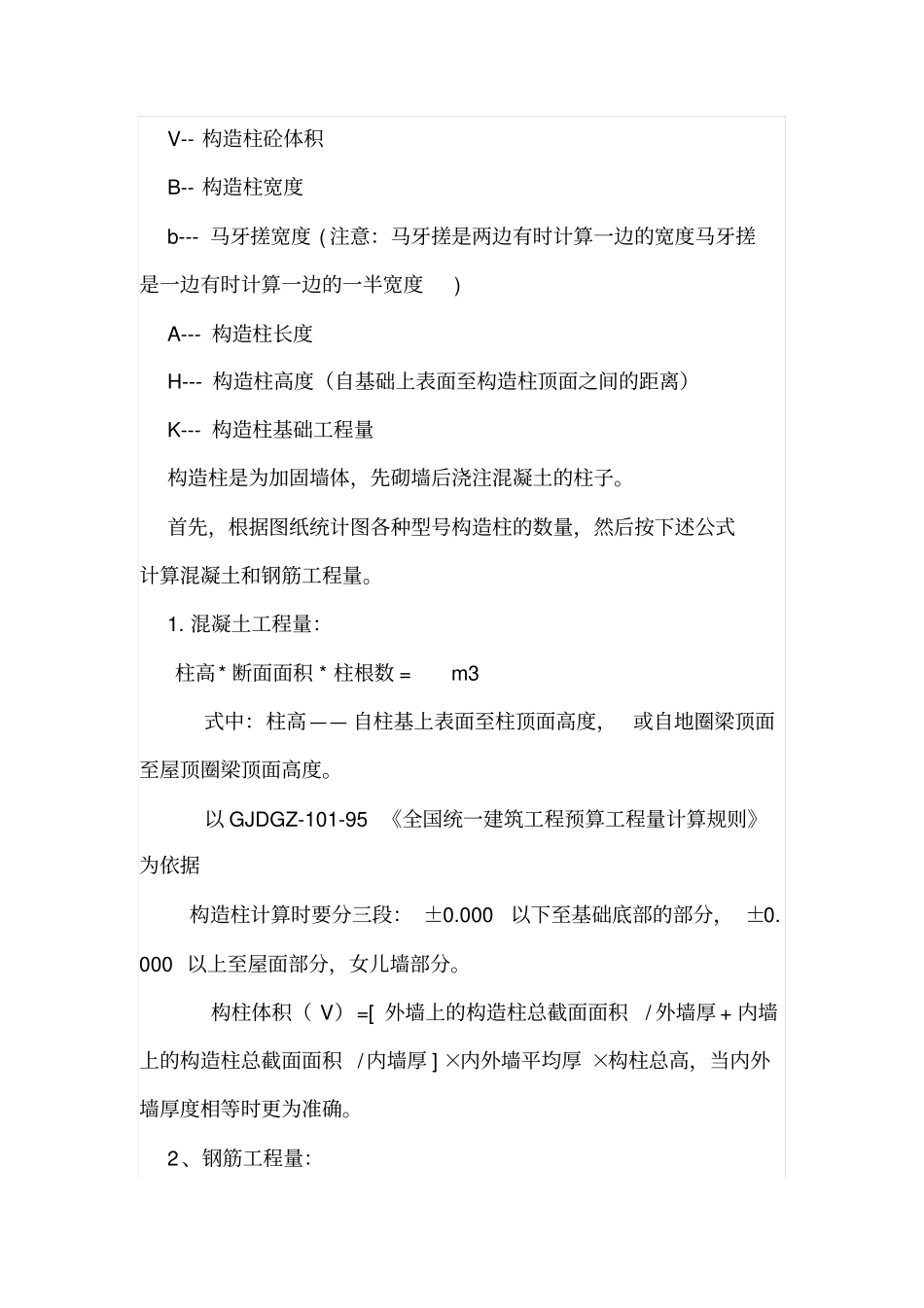

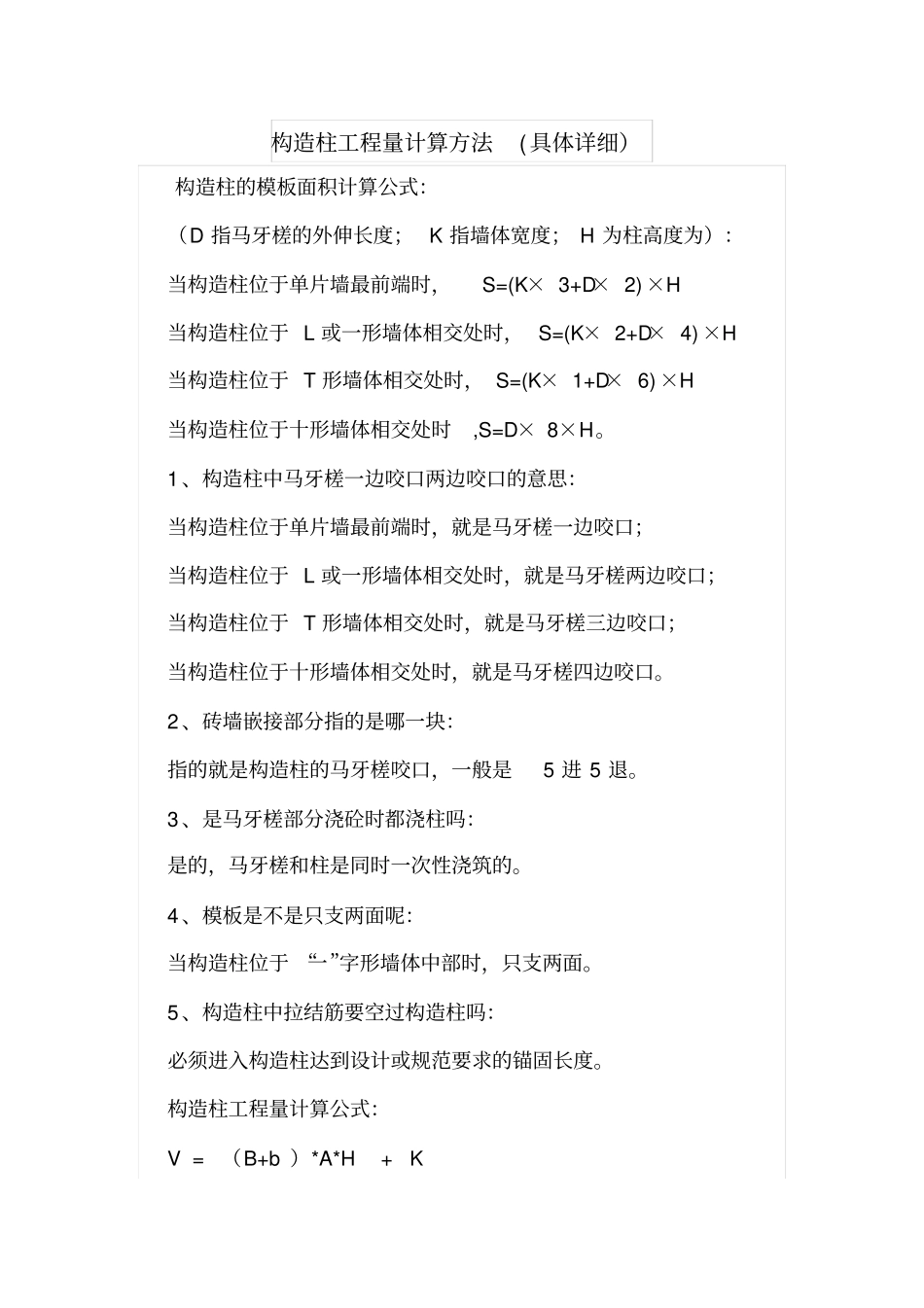

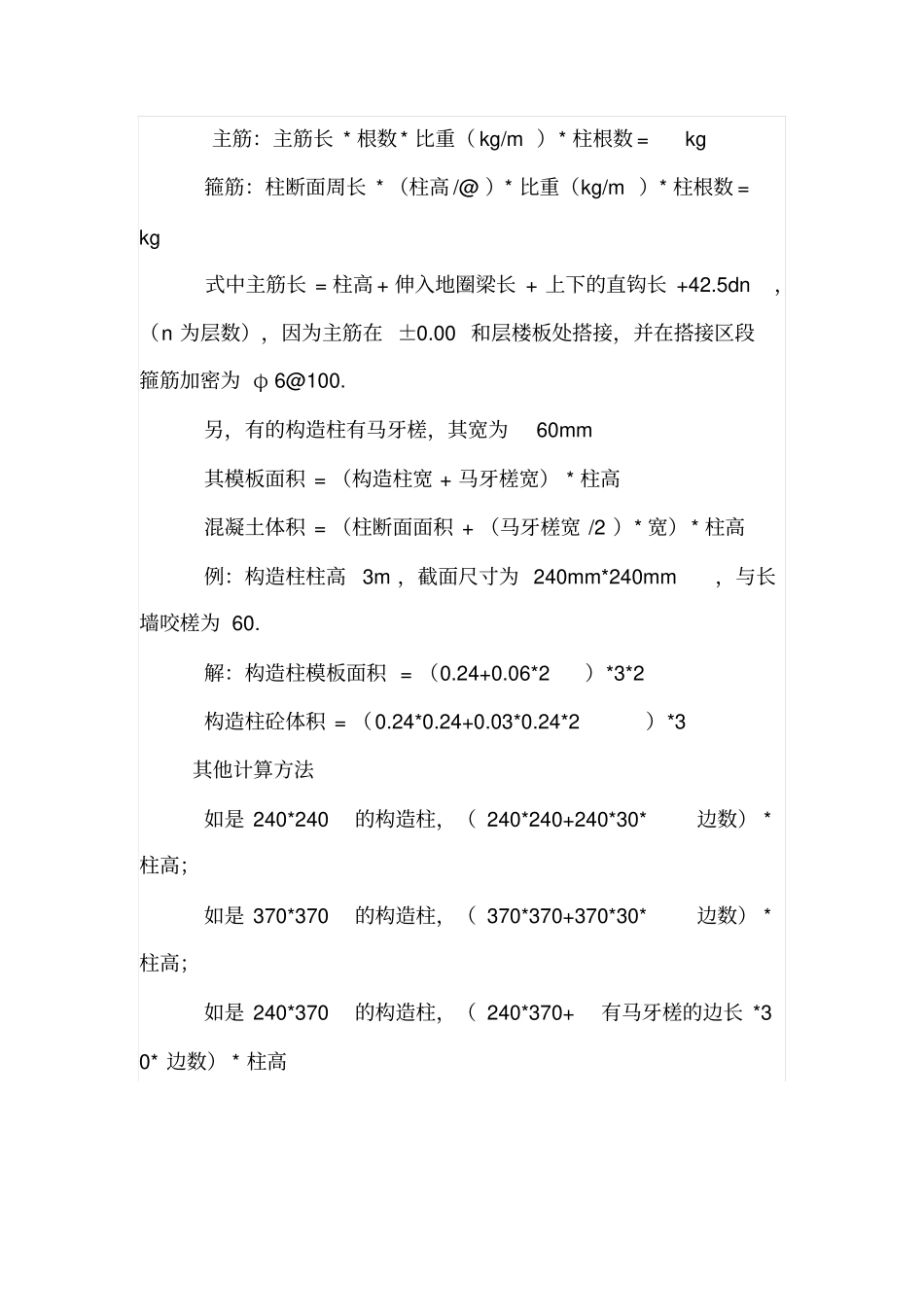

构造柱工程量计算方法(具体详细）构造柱的模板面积计算公式：（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时，S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。构造柱工程量计算公式：V=（B+b）*A*H+KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度)A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。1.混凝土工程量：柱高*断面面积*柱根数=m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。构柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]×内外墙平均厚×构柱总高，当内外墙厚度相等时更为准确。2、钢筋工程量：主筋：主筋长*根数*比重（kg/m）*柱根数=kg箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数=kg式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100.另，有的构造柱有马牙槎，其宽为60mm其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高例：构造柱柱高3m，截面尺寸为240mm*240mm，与长墙咬槎为60.解：构造柱模板面积=（0.24+0.06*2）*3*2构造柱砼体积=（0.24*0.24+0.03*0.24*2）*3其他计算方法如是240*240的构造柱，（240*240+240*30*边数）*柱高；如是370*370的构造柱，（370*370+370*30*边数）*柱高；如是240*370的构造柱，（240*370+有马牙槎的边长*30*边数）*柱高
