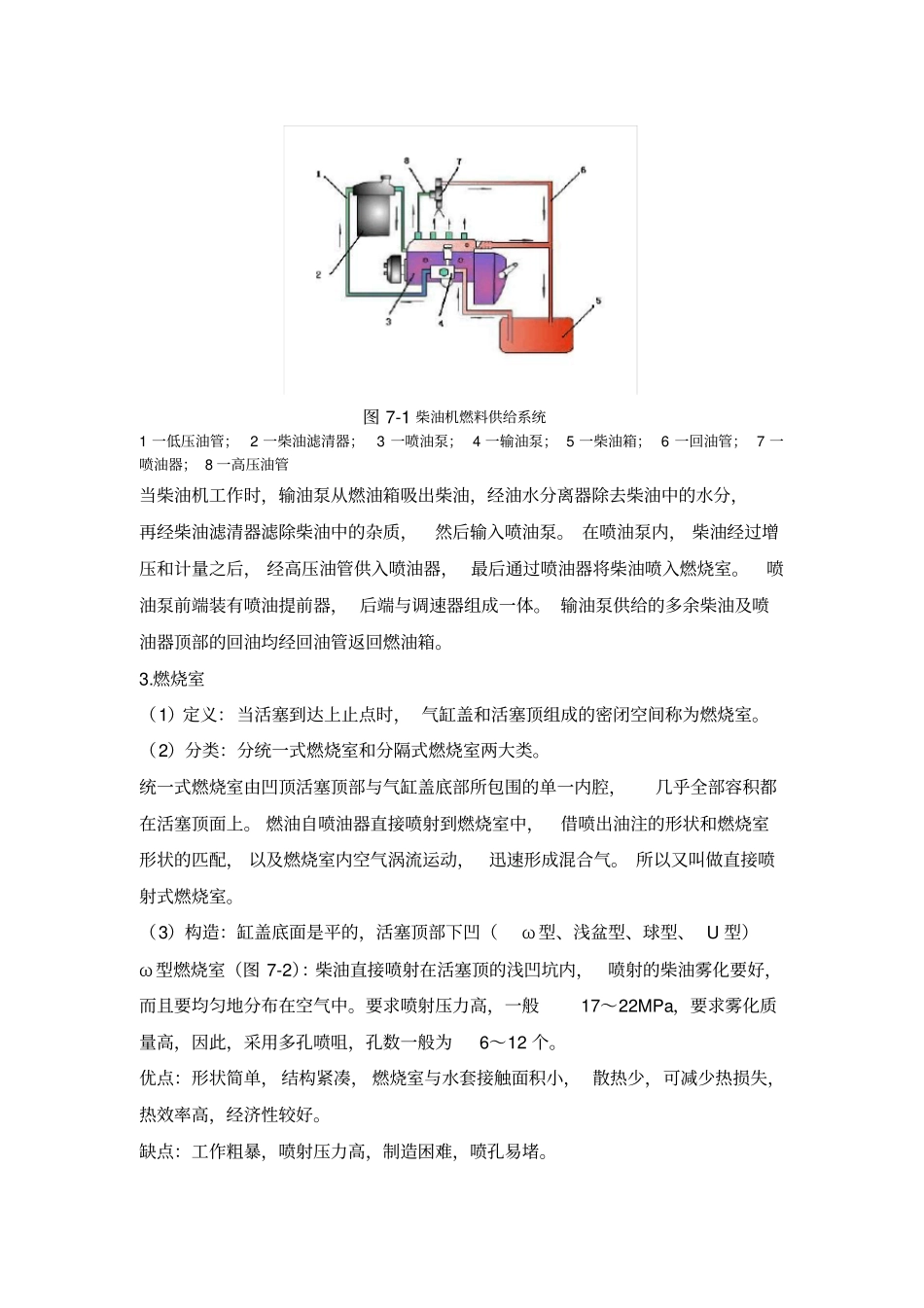

柴油机燃料供给系统柴油发动机是以柴油为燃料的发动机。本章重点研究的是柴油发动机的燃料供给系统，将对系统的组成、工作原理、主要零部件构造，常见故障诊断与排除、电控系统简介等几方面加以介绍。第一节柴油机燃料供给系统的组成和工作原理学习目标1.了解柴油机的功用和组成2.掌握燃烧室的结构和特点一、柴油机燃料供给系统的组成1.功用⑴完成燃料的储存、滤清和输送工作；⑵根据不同工况的要求以一定压力及喷油质量，将燃油定时定量的喷入燃烧室，与空气迅速形成良好的混合气并燃烧；⑶根据柴油机的负荷变化自动调节循环供油量，以保证柴油机的稳定运转，尤其是稳定怠速，限制超速；⑷将燃烧后的废气从气缸中导出并排入大气中。2.组成如图7-1所示，柴油机燃料供给系由空气供给装置、燃油供给装置、混合气形成装置、废弃排出装置四部分组成。⑴空气供给装置：由空气滤清器、进气管道等组成，有的还有增压器；⑵燃油供给装置：由喷油泵、喷油器、调速器、柴油箱、输油泵、油水分离器、柴油滤清器、喷油提前器高、低压油管等辅助装置；⑶混合气形成装置：燃烧室；⑷废气排出装置：由排气管道及排气消声器组成。图7-1柴油机燃料供给系统1一低压油管；2一柴油滤清器；3一喷油泵；4一输油泵；5一柴油箱；6一回油管；7一喷油器；8一高压油管当柴油机工作时，输油泵从燃油箱吸出柴油，经油水分离器除去柴油中的水分，再经柴油滤清器滤除柴油中的杂质，然后输入喷油泵。在喷油泵内，柴油经过增压和计量之后，经高压油管供入喷油器，最后通过喷油器将柴油喷入燃烧室。喷油泵前端装有喷油提前器，后端与调速器组成一体。输油泵供给的多余柴油及喷油器顶部的回油均经回油管返回燃油箱。3.燃烧室（1）定义：当活塞到达上止点时，气缸盖和活塞顶组成的密闭空间称为燃烧室。（2）分类：分统一式燃烧室和分隔式燃烧室两大类。统一式燃烧室由凹顶活塞顶部与气缸盖底部所包围的单一内腔，几乎全部容积都在活塞顶面上。燃油自喷油器直接喷射到燃烧室中，借喷出油注的形状和燃烧室形状的匹配，以及燃烧室内空气涡流运动，迅速形成混合气。所以又叫做直接喷射式燃烧室。（3）构造：缸盖底面是平的，活塞顶部下凹（ω型、浅盆型、球型、U型）ω型燃烧室（图7-2）：柴油直接喷射在活塞顶的浅凹坑内，喷射的柴油雾化要好，而且要均匀地分布在空气中。要求喷射压力高，一般17～22MPa，要求雾化质量高，因此，采用多孔喷咀，孔数一般为6～12个。优点：形状简单，结构紧凑，燃烧室与水套接触面积小，散热少，可减少热损失，热效率高，经济性较好。缺点：工作粗暴，喷射压力高，制造困难，喷孔易堵。图7-2球形燃烧室（图7-3）：空气由缸盖螺旋形进气道以切线方向进入气缸，绕气缸轴线作高速螺旋转动，并一直延续到压缩行程。喷油器沿气流运动的切线方向喷入柴油，使绝大部分柴油直接喷射在燃烧室壁面上形成油膜。小部分柴油雾珠散布在压缩空气中，并迅速蒸发燃烧，形成火源。油膜一方面受灼热的燃烧室壁面的加温，同时又受已燃柴油的高温辐射，使柴油机逐层蒸发，与涡流空气边混合边燃烧。优点：工作柔和，噪音小，又叫轻声发动机。缺点：起动困难，螺旋形进气道，结构复杂，制造困难。分隔式燃烧室由两部分组成，一部分位于活塞顶与气缸底面之间，称为主燃烧室，另一部分在气缸盖中，称为副燃烧室。这两部分由一个或几个孔道相连。图7-3分隔式燃烧室的常见型式有涡流室燃烧室和预燃室燃烧室两种。涡流室式燃烧室（图7-4）:它的副燃烧室是球形或圆柱形的涡流室，其容积约占燃烧室总容积的50%～80%，涡流室有切向通道与主燃烧室相通。在压缩行程中，气缸内的空气被活塞推挤，经过通道进入涡流室，形成强烈地有组织的高速旋转运动（几百转/分）柴油喷入涡流室中，在空气涡流的作用下，形成较浓的混合气。部分混合气在涡流室中着火燃烧，已然与未然的混合气高速（经通道）喷入主燃烧室，借活塞顶部的双涡流凹坑，产生第二次涡流。促使进一步混合和燃烧。要求：顺气流方向喷射，由于涡流运动促进了混合气的形成与燃烧，可采用较大孔径的喷油器，喷射压力也较低（12～14MPa）优点：所以工作柔和，空气利用率较高...
