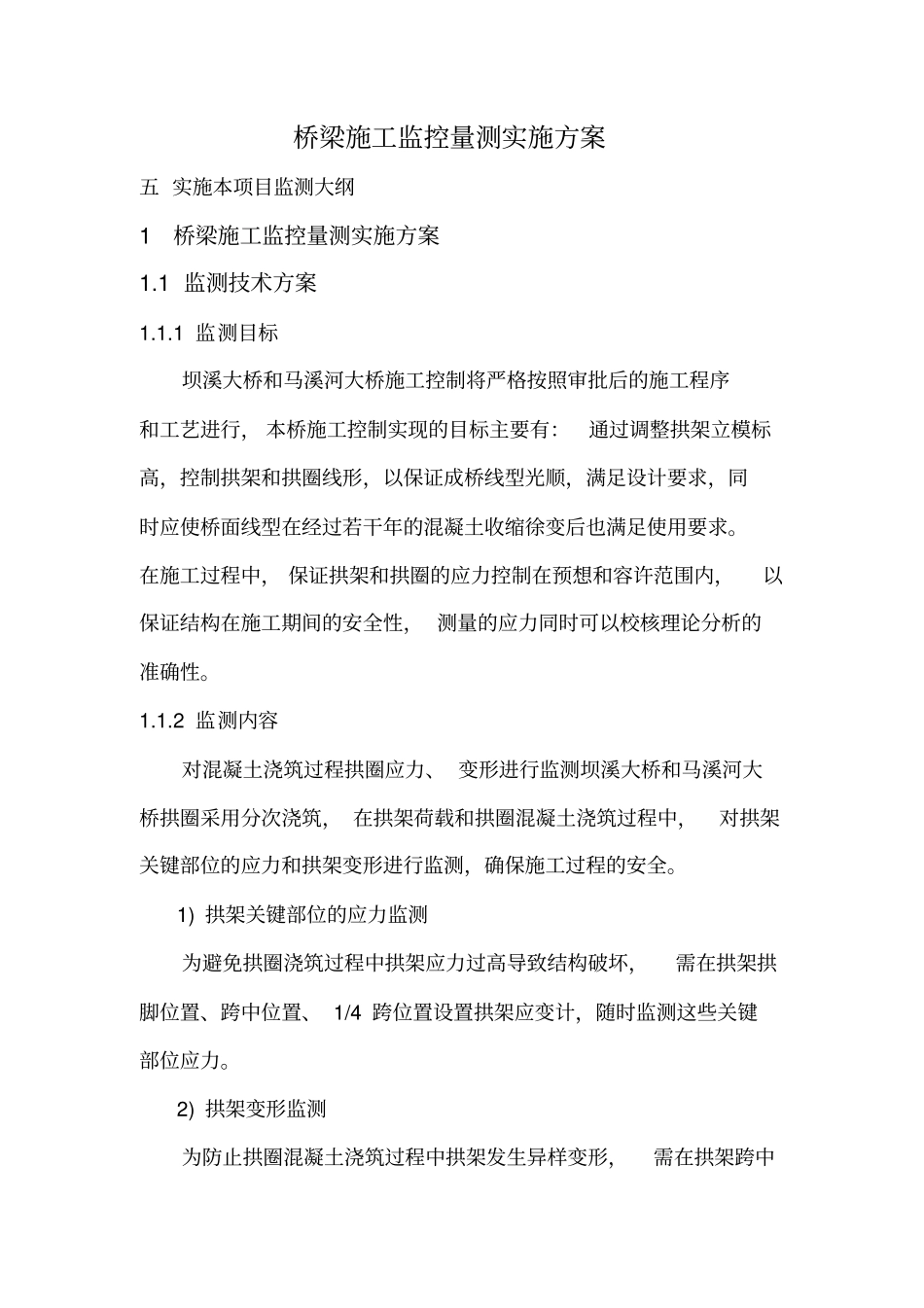

桥梁施工监控量测实施方案五实施本项目监测大纲1桥梁施工监控量测实施方案1.1监测技术方案1.1.1监测目标坝溪大桥和马溪河大桥施工控制将严格按照审批后的施工程序和工艺进行，本桥施工控制实现的目标主要有：通过调整拱架立模标高，控制拱架和拱圈线形，以保证成桥线型光顺，满足设计要求，同时应使桥面线型在经过若干年的混凝土收缩徐变后也满足使用要求。在施工过程中，保证拱架和拱圈的应力控制在预想和容许范围内，以保证结构在施工期间的安全性，测量的应力同时可以校核理论分析的准确性。1.1.2监测内容对混凝土浇筑过程拱圈应力、变形进行监测坝溪大桥和马溪河大桥拱圈采用分次浇筑，在拱架荷载和拱圈混凝土浇筑过程中，对拱架关键部位的应力和拱架变形进行监测，确保施工过程的安全。1)拱架关键部位的应力监测为避免拱圈浇筑过程中拱架应力过高导致结构破坏，需在拱架拱脚位置、跨中位置、1/4跨位置设置拱架应变计，随时监测这些关键部位应力。2)拱架变形监测为防止拱圈混凝土浇筑过程中拱架发生异样变形，需在拱架跨中截面和1/4跨截面的上下游两侧均设置挠度观测点和轴线偏差测点，测量仪器采用水准仪和全站仪。1.2监测实施组织施工监控不是一个独立的理论计算或实践技术问题，它是一项牵涉到设计、施工、监理、监控等单位的综合性工作。为了保证施工监控工作的顺利进行，及时、准确地按照监控单位提出的监控数据进行施工，并将施工结果及时反馈给监控单位进行误差分析，便于监控单位及时预报下一节段的施工控制数据，必须建立一个完善的施工监控实施组织，建议这一实施组织分两个层次开展工作，即成立施工监控领导小组与施工监控工作办公室。施工监控领导小组组长由业主担任，设计、施工、监理、监控单位派员参加，负责组织、协调处理施工过程可能出现的重大问题。施工监控工作办公室主任由监控单位常驻工地的项目负责人担任，具体负责处理施工监控的有关日常事项。在这个组织机构中，各方密切配合，各行其责：业主单位：统一协调各方关系，主持解决施工过程中出现的重大问题。设计单位：密切配合施工和监控单位的工作，对监控单位发出的主要监控指令予以确认，对施工中出现的需要变更的问题予以解决，及时调整或确认施工监控的目标状态，保证桥梁以理想状态投入营运阶段。监理单位：接受监控单位提交的监控数据，向施工单位发布监控指令，对施工监控的具体实施进行监督，并将施工单位的施工实测数据反馈给监控单位。施工单位：按照施工监控数据进行施工，及时通过监理单位向监控单位提供施工程序、施工进度和各阶段的施工测量数据。监控单位：提供各阶段的施工监控数据（立模标高、关键部位计算应力等），并实测各阶段主要工况下的结构反应，对所有测量结果进行误差分析，并提交阶段性的监控报告。2监测成果反馈按下表进行监测成果反馈处理。施工监控拱架挠度监测表测试工况：编号：施工阶段测点挠度(m)平均挠度(m)设计挠度(m)误差(m)轴线偏位(m)123456左右施工监控结构应力监测表测试工况：编号：测试断面号：测试断面号：测点号计算应力实测应力测点号计算应力实测应力1122334455.66..7.7.8.82隧道监控实施方案编制依据⑴贵州省铜仁地区公路勘察设计院《梵净山环线公路两阶段施工图设计》。⑵中华人民共和国交通部标准《公路隧道施工技术规范(JTJ043-94)》。监测目的在隧道施工期间实施监测，为业主提供及时、可靠的信息用以评定隧道工程在施工期间的安全性，并对可能发生危及安全的隐患或事故及时、准确地预报，以便及时采取有效措施，避免事故的发生的同时指导设计和施工，实现“动态设计、信息化施工”的根本目的。引入监测制度，是加强工程安全质量管理，防止重大事故发生的有力措施。监测的数据和资料主要满足以下几方面的要求：（1）监测的数据和资料将使业主能完全客观真实地了解工程安全状态和质量程度，掌握工程主体部分的关键性安全和质量指标，确保隧道工程能按照预定的要求顺利完成；（2）监测数据和资料是处理工程合同纠纷的重要依据，它可以防止工程承包方提供虚假的资料和数据隐瞒工程安全和质量真相，并为业主进行设计、施工变更预案编制时提供确凿的...
