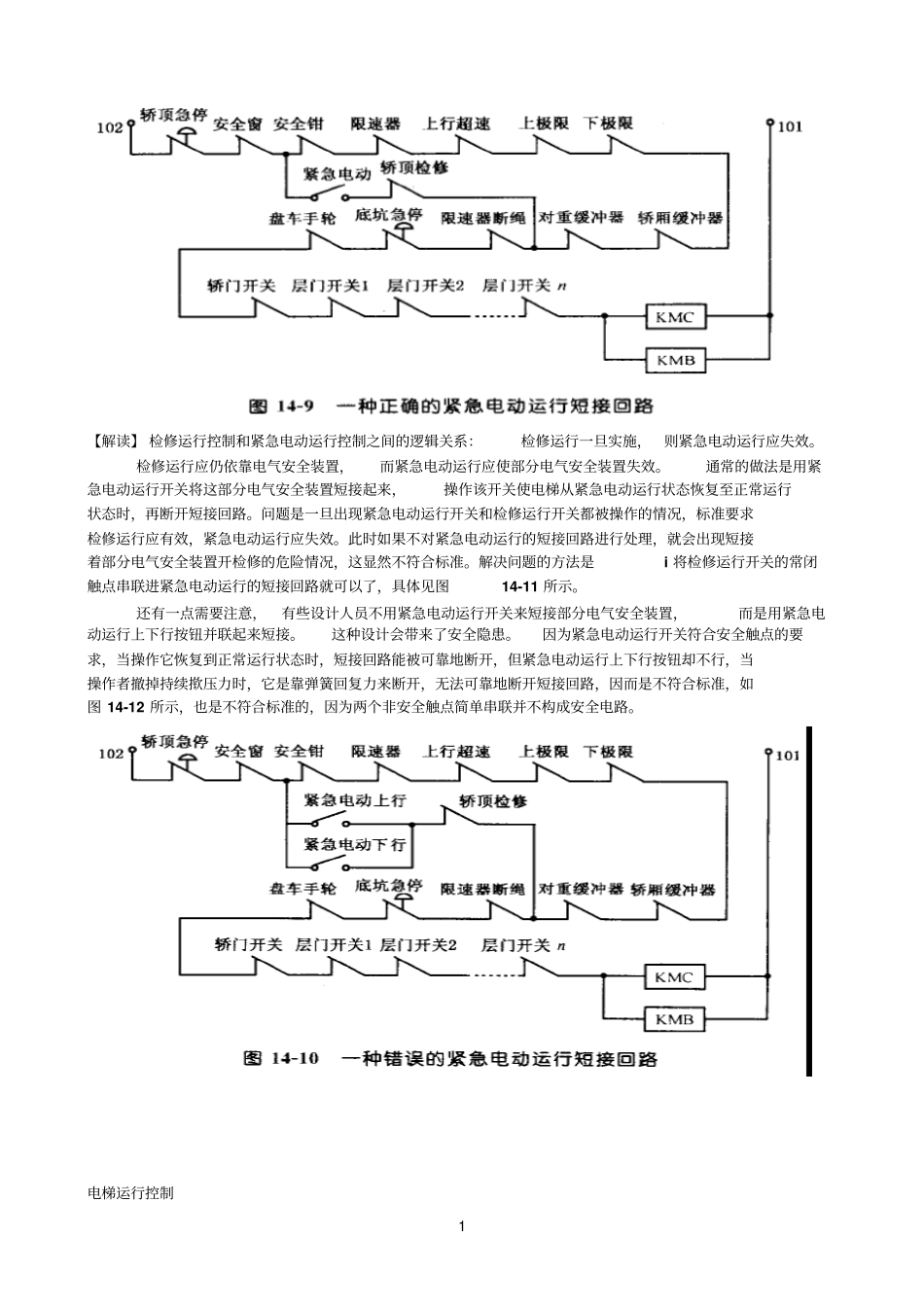

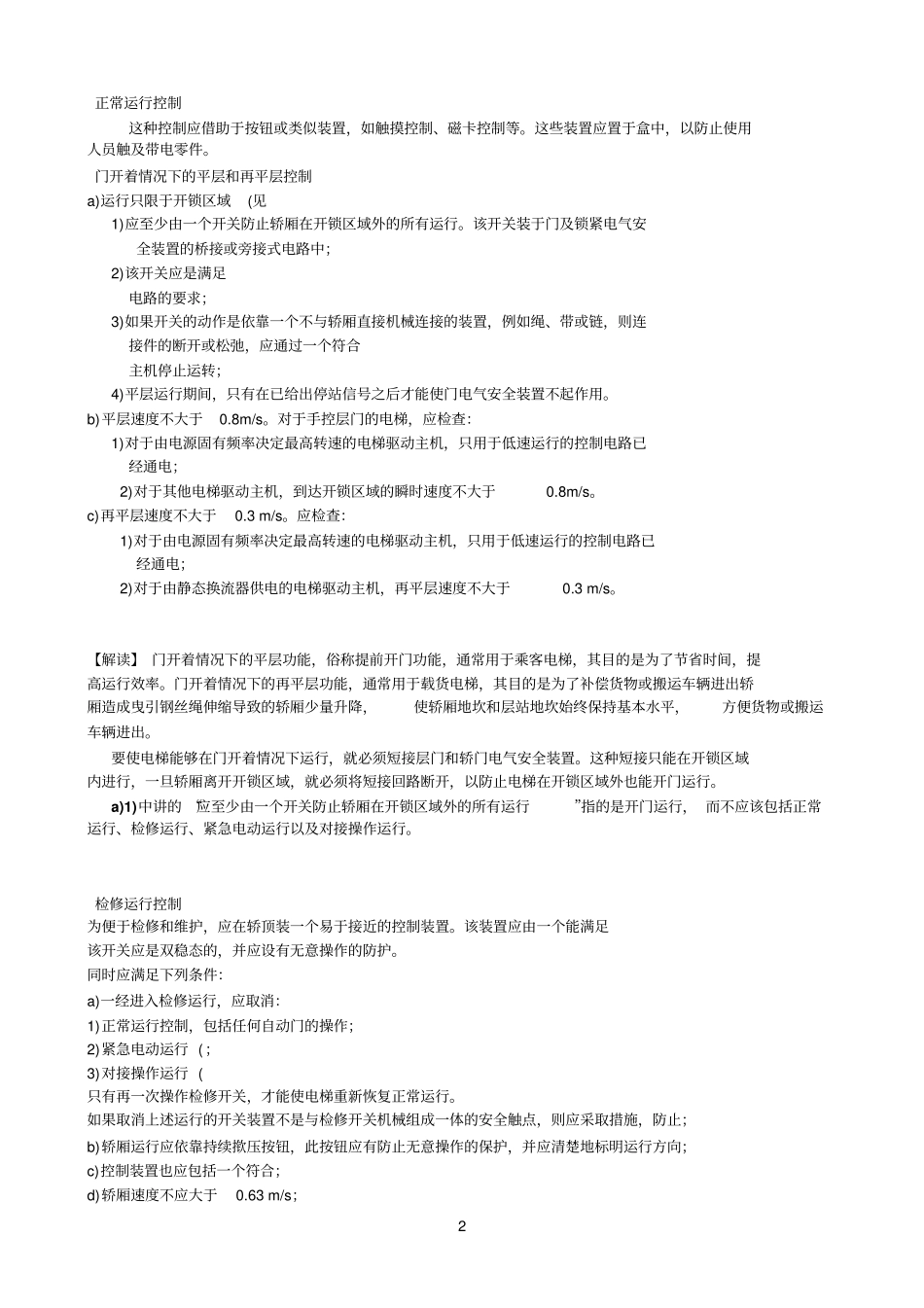

1【解读】检修运行控制和紧急电动运行控制之间的逻辑关系：检修运行一旦实施，则紧急电动运行应失效。检修运行应仍依靠电气安全装置，而紧急电动运行应使部分电气安全装置失效。通常的做法是用紧急电动运行开关将这部分电气安全装置短接起来，操作该开关使电梯从紧急电动运行状态恢复至正常运行状态时，再断开短接回路。问题是一旦出现紧急电动运行开关和检修运行开关都被操作的情况，标准要求检修运行应有效，紧急电动运行应失效。此时如果不对紧急电动运行的短接回路进行处理，就会出现短接着部分电气安全装置开检修的危险情况，这显然不符合标准。解决问题的方法是i将检修运行开关的常闭触点串联进紧急电动运行的短接回路就可以了，具体见图14-11所示。还有一点需要注意，有些设计人员不用紧急电动运行开关来短接部分电气安全装置，而是用紧急电动运行上下行按钮并联起来短接。这种设计会带来了安全隐患。因为紧急电动运行开关符合安全触点的要求，当操作它恢复到正常运行状态时，短接回路能被可靠地断开，但紧急电动运行上下行按钮却不行，当操作者撤掉持续揿压力时，它是靠弹簧回复力来断开，无法可靠地断开短接回路，因而是不符合标准，如图14-12所示，也是不符合标准的，因为两个非安全触点简单串联并不构成安全电路。电梯运行控制2正常运行控制这种控制应借助于按钮或类似装置，如触摸控制、磁卡控制等。这些装置应置于盒中，以防止使用人员触及带电零件。门开着情况下的平层和再平层控制a)运行只限于开锁区域(见1)应至少由一个开关防止轿厢在开锁区域外的所有运行。该开关装于门及锁紧电气安全装置的桥接或旁接式电路中；2)该开关应是满足电路的要求；3)如果开关的动作是依靠一个不与轿厢直接机械连接的装置，例如绳、带或链，则连接件的断开或松弛，应通过一个符合主机停止运转；4)平层运行期间，只有在已给出停站信号之后才能使门电气安全装置不起作用。b)平层速度不大于0.8m/s。对于手控层门的电梯，应检查：1)对于由电源固有频率决定最高转速的电梯驱动主机，只用于低速运行的控制电路已经通电；2)对于其他电梯驱动主机，到达开锁区域的瞬时速度不大于0.8m/s。c)再平层速度不大于0.3m/s。应检查：1)对于由电源固有频率决定最高转速的电梯驱动主机，只用于低速运行的控制电路已经通电；2)对于由静态换流器供电的电梯驱动主机，再平层速度不大于0.3m/s。【解读】门开着情况下的平层功能，俗称提前开门功能，通常用于乘客电梯，其目的是为了节省时间，提高运行效率。门开着情况下的再平层功能，通常用于载货电梯，其目的是为了补偿货物或搬运车辆进出轿厢造成曳引钢丝绳伸缩导致的轿厢少量升降，使轿厢地坎和层站地坎始终保持基本水平，方便货物或搬运车辆进出。要使电梯能够在门开着情况下运行，就必须短接层门和轿门电气安全装置。这种短接只能在开锁区域内进行，一旦轿厢离开开锁区域，就必须将短接回路断开，以防止电梯在开锁区域外也能开门运行。a)1)中讲的“应至少由一个开关防止轿厢在开锁区域外的所有运行”指的是开门运行，而不应该包括正常运行、检修运行、紧急电动运行以及对接操作运行。检修运行控制为便于检修和维护，应在轿顶装一个易于接近的控制装置。该装置应由一个能满足该开关应是双稳态的，并应设有无意操作的防护。同时应满足下列条件：a)一经进入检修运行，应取消：1)正常运行控制，包括任何自动门的操作；2)紧急电动运行(；3)对接操作运行(只有再一次操作检修开关，才能使电梯重新恢复正常运行。如果取消上述运行的开关装置不是与检修开关机械组成一体的安全触点，则应采取措施，防止；b)轿厢运行应依靠持续揿压按钮，此按钮应有防止无意操作的保护，并应清楚地标明运行方向；c)控制装置也应包括一个符合；d)轿厢速度不应大于0.63m/s；3e)不应超过轿厢的正常的行程范围；f)电梯运行应仍依靠电气安全装置。控制装置也可以与能防止无意操作的特殊开关结合，从轿顶上控制门机构。【解读】本条款没有说明在轿顶检修操作之外，电梯其它位置能否设置检修操作，如果允许设置，则它与轿顶检修操作的逻辑关系应该怎样。我国的GB/T10058-1997中规定在机房、...
