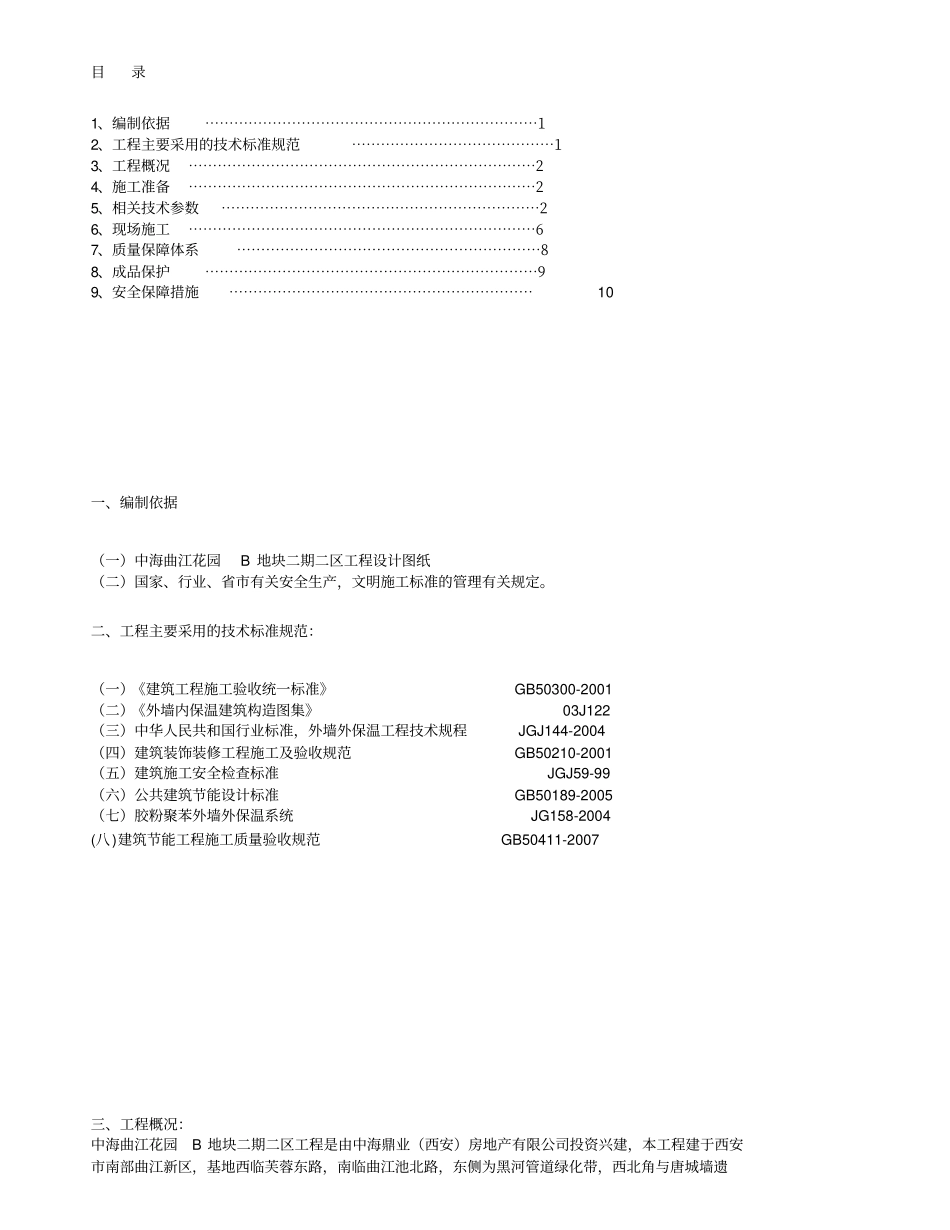

目录1、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、工程主要采用的技术标准规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25、相关技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26、现场施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯67、质量保障体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯88、成品保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯99、安全保障措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10一、编制依据（一）中海曲江花园B地块二期二区工程设计图纸（二）国家、行业、省市有关安全生产，文明施工标准的管理有关规定。二、工程主要采用的技术标准规范：（一）《建筑工程施工验收统一标准》GB50300-2001（二）《外墙内保温建筑构造图集》03J122（三）中华人民共和国行业标准，外墙外保温工程技术规程JGJ144-2004（四）建筑装饰装修工程施工及验收规范GB50210-2001（五）建筑施工安全检查标准JGJ59-99（六）公共建筑节能设计标准GB50189-2005（七）胶粉聚苯外墙外保温系统JG158-2004(八)建筑节能工程施工质量验收规范GB50411-2007三、工程概况：中海曲江花园B地块二期二区工程是由中海鼎业（西安）房地产有限公司投资兴建，本工程建于西安市南部曲江新区，基地西临芙蓉东路，南临曲江池北路，东侧为黑河管道绿化带，西北角与唐城墙遗1/71址公园相接，.该工程由7#、8#楼,剪力墙结构，地下两层，地上34层，总建筑面积68898.68平方米，建筑总高度98.60m。施工图中国中元国际工程公司设计。本工程采暖与非采暖房间图纸设计保温为胶粉聚苯颗粒，故本工程采暖与非采暖房间外墙的内侧采用20厚胶粉聚苯颗粒保温体系。四、施工准备（一）开工前，从项目经理、技术人员至施工班组须认真熟悉图纸，记录图中的难点、疑点。（二）组织施工材料和人员进场就位。材料进场后应堆放于阴凉，干燥的仓库，以保材料质量不发生改变。组织监理及相关人员做好见证取样及验收工作。五、相关技术参数(1)界面砂浆界面砂浆是由高分子聚合物与助剂配制成的界面剂与水泥和中砂按一定比例拌合均匀制成的砂浆。施工在墙体上加强墙体和保温层之间的粘结力,可代替墙体表面的凿毛工序,提高工程质量。界面砂浆性能指标:检验项目技术要求JG158-2004检验结果结论压剪粘结强度,MPa原强度≥0.71.3符合要求耐水≥0.51.0符合要求耐冻融≥0.51.0符合要求(2)胶粉聚苯颗粒保温隔热层该系统是由胶粉料与聚苯颗粒按照一定比例搅拌组成的保温隔热系统,该系统成本造价低,保温效果良好。胶粉聚苯颗粒保温胶粉料性能指标:检验项目技术要求JG158-2004检验结果结论初凝时间,h≥46符合要求终凝时间,h≤128.5符合要求安定性合格合格符合要求拉伸粘结强度(常温28d),MPa≥0.60.9符合要求浸水拉伸粘结强度(常温28d,浸水7d),MPa≥0.40.8符合要求聚苯颗粒性能指标:检验项目技术要求JG158-2004检验结果结论堆积密度,㎏/m38.0～21.010.2符合要求粒度(5㎜筛孔筛余),%≤55符合要求胶粉聚苯颗粒保温浆料性能指标:检验项目技术要求JG158-2004检验结果结论湿表观密度,㎏/m3≤420412符合要求干表观密度,㎏/m3180～250245符合要求抗压强度,kPa≥200310符合要求导热系数，W/（m·k）≤0.0600.059符合要求蓄热系数，W/（m2·k）≥0.951.1符合要求压剪粘结强度，kPa≥5077符合要求软化系数≥0.50.7符合要求线性收缩率，%≤0.30.2符合要求(3)抗裂砂浆抹面防护层2/72干粉聚合物抗裂砂浆选用优质的水泥和细河砂,添加进口的多种干粉聚合物,经配制,搅拌出均质的干粉聚合物砂浆,适用于墙面保温系统的抹面层。抗裂砂浆性能指标:检验项目技术要求JG158-2004检验结果结论可操作时间,h1.51.5符合要求拉伸粘结强度（常温28d），MPa≥0.71.1符合要求浸水拉伸粘结强度（常温28d，浸水7d），MPa≥0.51.0符合要求可使用时间内拉伸粘结强度，1.5h,MPa≥0.71.0符合要求压折比≤3.03.0符合要求（4）耐碱网格布性能指标:检验项目技术要求JC/T841-2007检验结果结论单位面积质量141～150143符合要...
