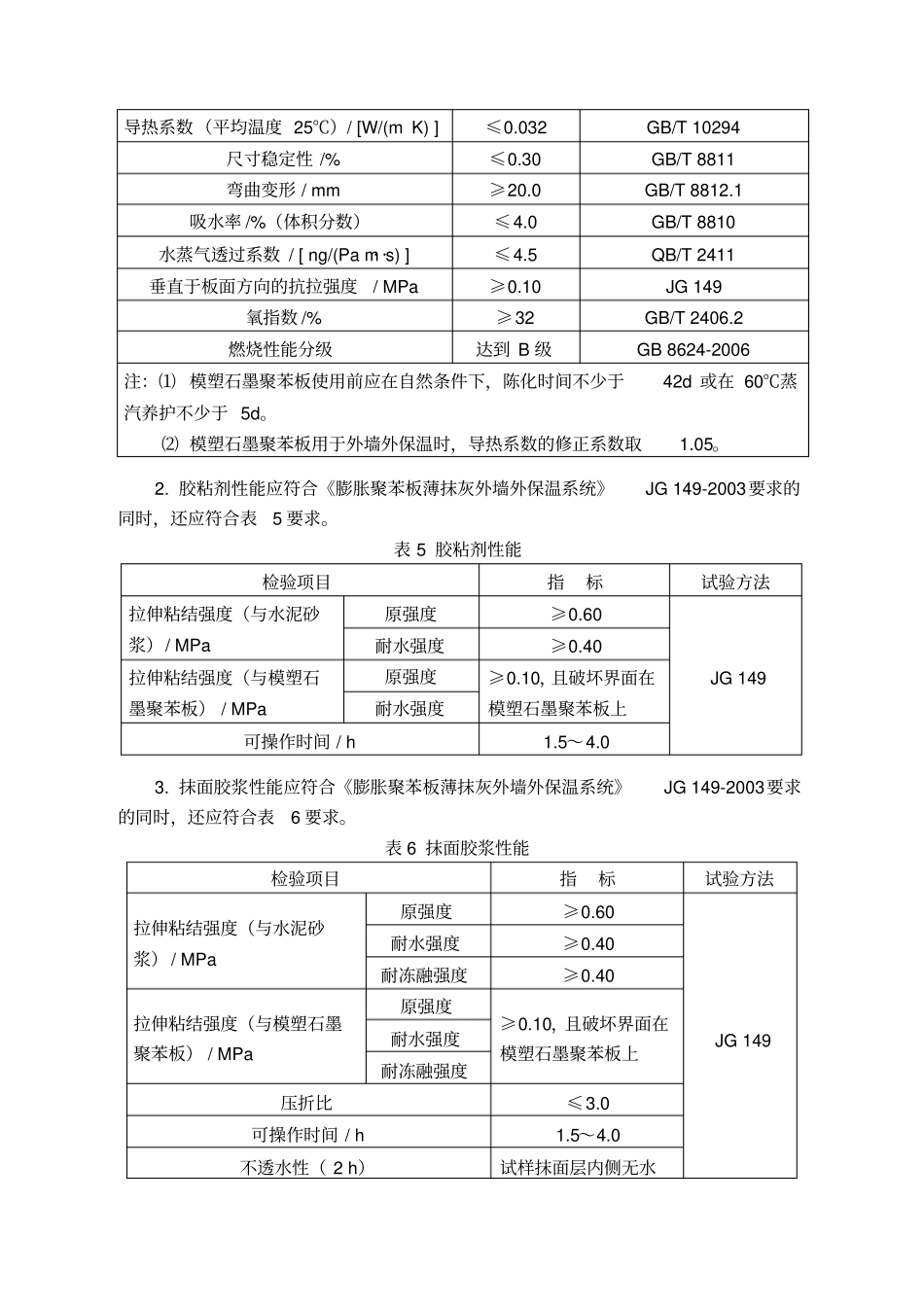

模塑石墨聚苯板薄抹灰外墙外保温系统性能指标体系（暂行）模塑石墨聚苯板薄抹灰外墙外保温系统性能指标体系包括模塑石墨聚苯板、胶粘剂、抹面胶浆、耐碱网布、锚栓、外墙涂料等系统组成材料的性能指标及薄抹灰外保温系统性能指标。系统组成材料应符合国家、行业现行标准及本体系的要求。模塑石墨聚苯板尚无国家、行业标准，应制订产品企业标准并在质量技术监督部门备案。一、模塑石墨聚苯板薄抹灰外墙外保温系统基本构造表1模塑石墨聚苯板薄抹灰外保温系统的基本构造基本构造组成材料构造示意图①基层混凝土墙或砌体墙②粘结层胶粘剂③保温层模塑石墨聚苯板，用锚栓⑦固定防护层⑤抹面层抹面胶浆复合耐碱网布④⑥饰面层外墙涂料二、模塑石墨聚苯板薄抹灰外墙外保温系统性能模塑石墨聚苯板外墙外保温系统性能应符合表2要求。表2模塑石墨聚苯板薄抹灰外墙外保温系统性能检验项目性能要求试验方法耐候性外观耐候性试验后，系统不得出现可渗水裂缝、无粉化、空鼓、剥落等破坏现象JGJ144附录A.2拉伸粘结强度/MPa≥0.10，且破坏界面在模塑石墨聚苯板上抗冲击性建筑物二层以上墙面等不易受碰撞部位3J级JGJ144附录A.5建筑物首层墙面及门窗口等易受碰撞部位10J级耐冻融外观30次冻融循环后，系统无可渗水裂缝、无粉化、空鼓、剥落等现象JGJ144附录A.4防护层与保温层拉伸粘结强度/MPa≥0.10，且破坏界面在模塑石墨聚苯板上吸水量/（g/m2）水中浸泡1h，只带有抹面层和带有全部防护层的系统的吸水量均不得大于或等于1000JGJ144附录A.6抹面层不透水性2h不透水JGJ144附录A.10热阻复合墙体热阻符合设计要求JGJ144附录A.9水蒸气湿流密度/[g/（m2?h）]≥0.85JG149抗风荷载性能系统抗风压值Rd不小于风荷载设计值，系统安全系数K应不小于1.5JGJ144附录A.3三、模塑石墨聚苯板薄抹灰外墙外保温系统组成材料性能1.模塑石墨聚苯板⑴模塑石墨聚苯板外观质量符合下列要求：①色泽：均匀呈灰黑色。②外形：表面平整，无明显收缩变形和膨胀变形。③熔结：熔结良好，即断面无孔隙、孔洞，不掉粒。④杂质：无明显油渍和杂质。⑵模塑石墨聚苯板尺寸允许偏差和性能应符合表3、表4要求。表3模塑石墨聚苯板尺寸允许偏差单位：mm检验项目允许偏差厚度≤50+1.5，0>50+2.0，0长度±2.0宽度±1.0对角线差≤3.0板边平直≤2.0板面平整度≤1.0注：允许偏差以长×宽为1200mm×600mm的模塑石墨聚苯板为基准。表4模塑石墨聚苯板性能检验项目指标试验方法表观密度/（kg/m3）18.0～22.0GB/T6343压缩强度/kPa≥100GB/T8813导热系数（平均温度25℃）/[W/(m·K)]≤0.032GB/T10294尺寸稳定性/%≤0.30GB/T8811弯曲变形/mm≥20.0GB/T8812.1吸水率/%（体积分数）≤4.0GB/T8810水蒸气透过系数/[ng/(Pa·m·s)]≤4.5QB/T2411垂直于板面方向的抗拉强度/MPa≥0.10JG149氧指数/%≥32GB/T2406.2燃烧性能分级达到B级GB8624-2006注：⑴模塑石墨聚苯板使用前应在自然条件下，陈化时间不少于42d或在60℃蒸汽养护不少于5d。⑵模塑石墨聚苯板用于外墙外保温时，导热系数的修正系数取1.05。2.胶粘剂性能应符合《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003要求的同时，还应符合表5要求。表5胶粘剂性能检验项目指标试验方法拉伸粘结强度（与水泥砂浆）/MPa原强度≥0.60JG149耐水强度≥0.40拉伸粘结强度（与模塑石墨聚苯板）/MPa原强度≥0.10，且破坏界面在模塑石墨聚苯板上耐水强度可操作时间/h1.5～4.03.抹面胶浆性能应符合《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003要求的同时，还应符合表6要求。表6抹面胶浆性能检验项目指标试验方法拉伸粘结强度（与水泥砂浆）/MPa原强度≥0.60JG149耐水强度≥0.40耐冻融强度≥0.40拉伸粘结强度（与模塑石墨聚苯板）/MPa原强度≥0.10，且破坏界面在模塑石墨聚苯板上耐水强度耐冻融强度压折比≤3.0可操作时间/h1.5～4.0不透水性（2h）试样抹面层内侧无水渗透4.耐碱网布性能应符合《耐碱玻璃纤维网布》JC/T841-2007要求的同时，还应符合表7要求。表7耐碱网布性能项目指标试验方法单位面积质量/（g/m2）≥160JC/T841拉伸断裂强力（经、纬向）/（N/50mm）≥1250断裂伸长率（经、纬向）/％≤4.0耐碱拉伸断裂强力保留...
