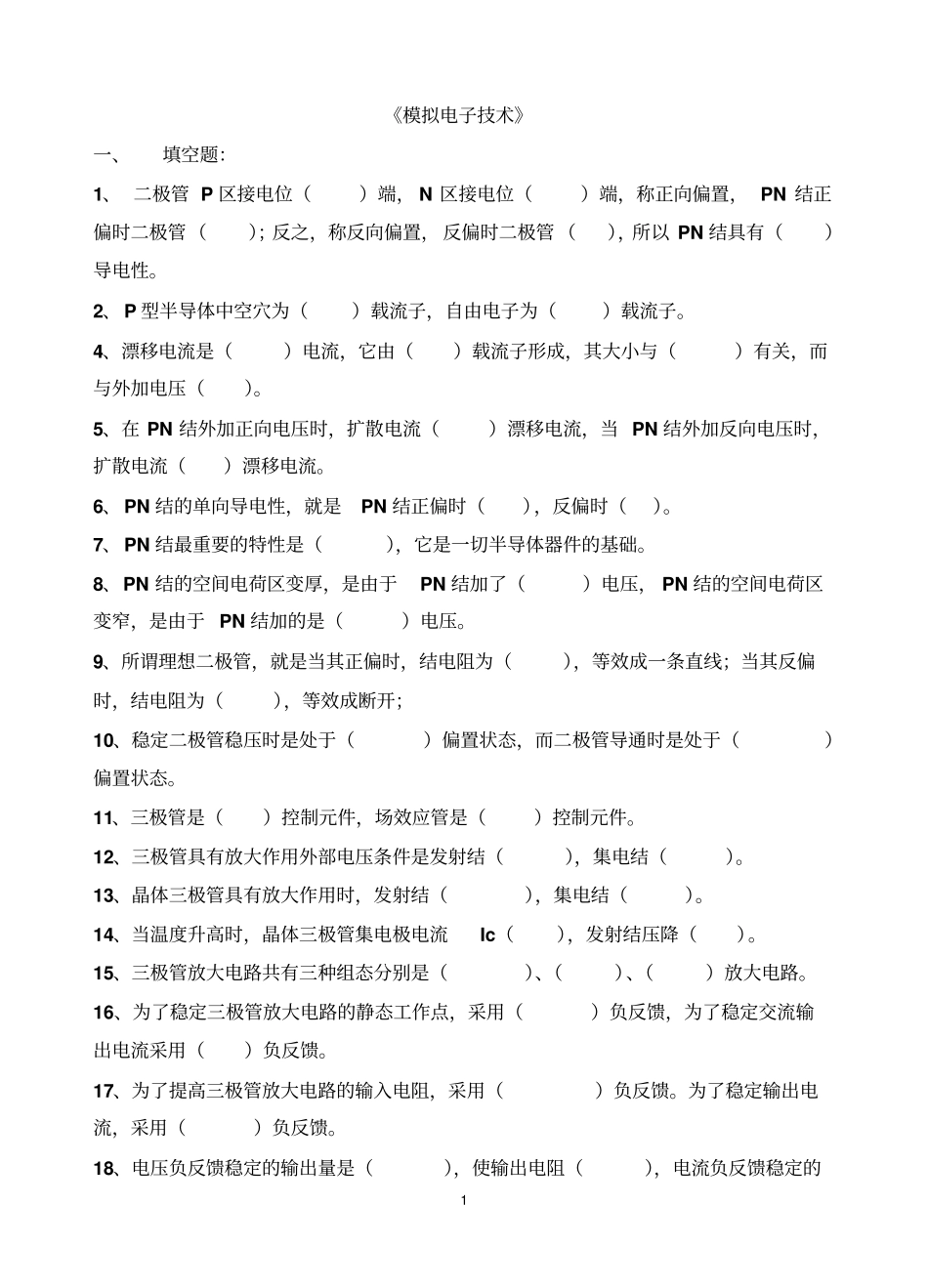

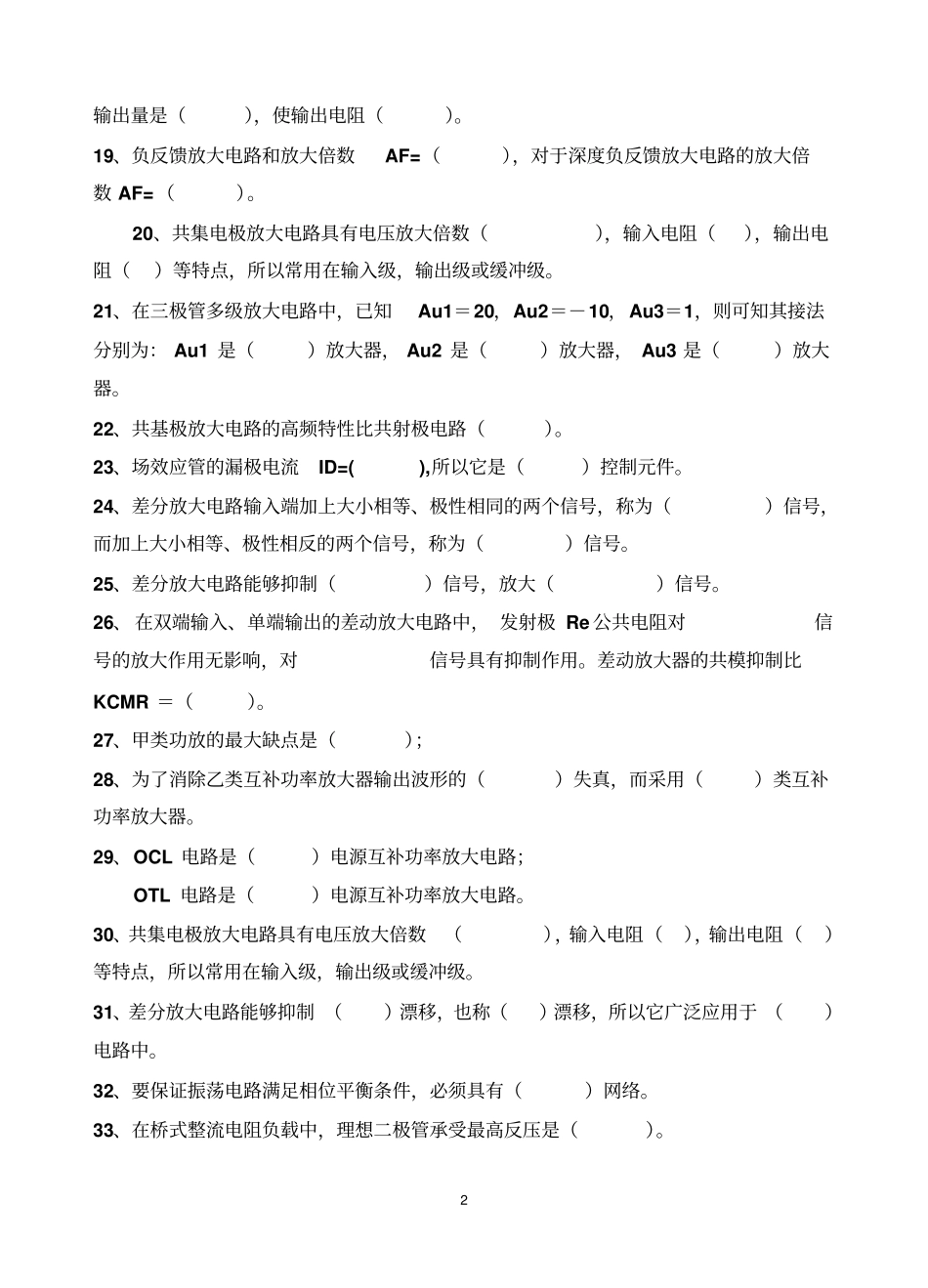

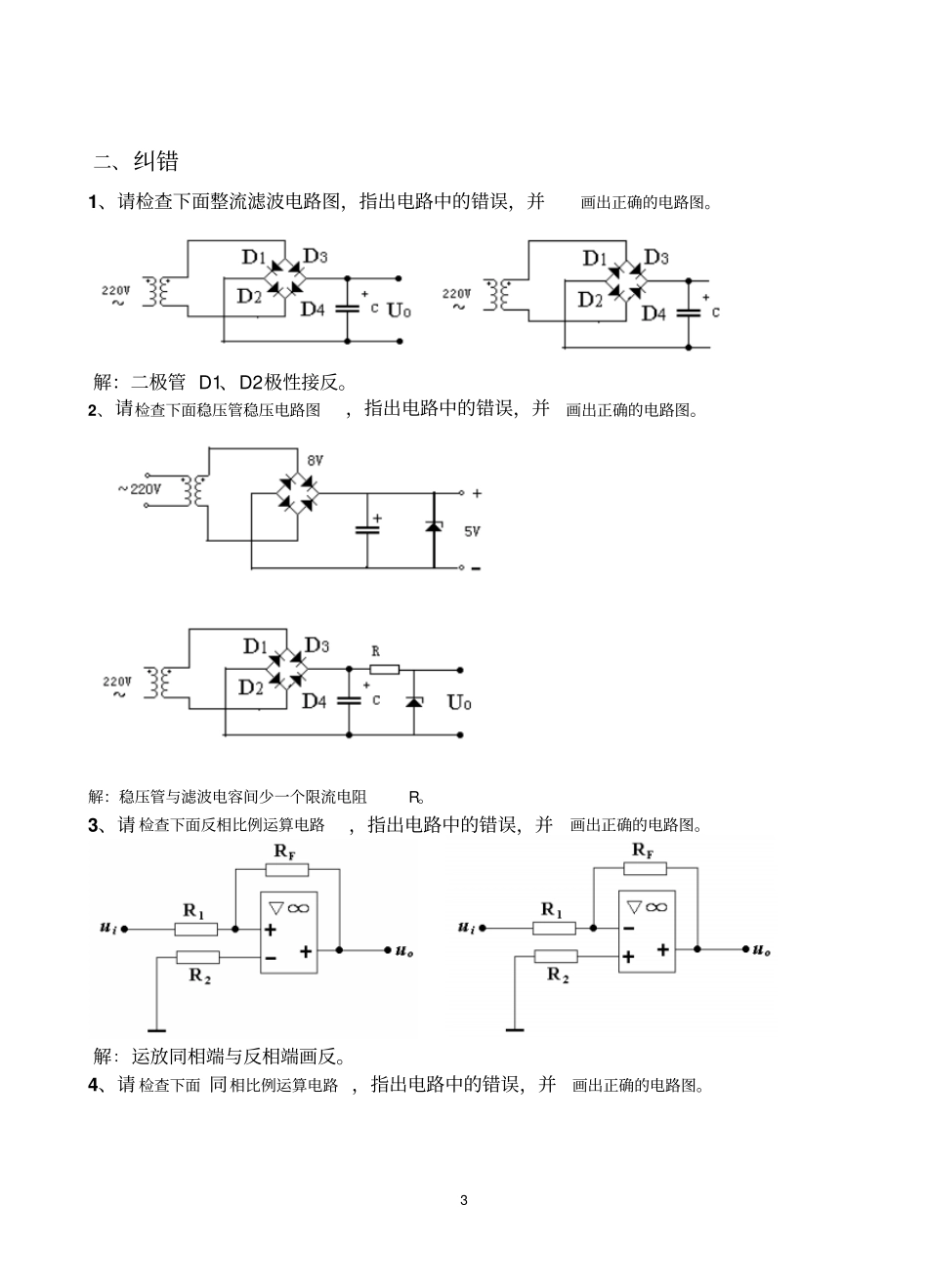

1《模拟电子技术》一、填空题：1、二极管P区接电位（）端，N区接电位（）端，称正向偏置，PN结正偏时二极管（）；反之，称反向偏置，反偏时二极管（），所以PN结具有（）导电性。2、P型半导体中空穴为（）载流子，自由电子为（）载流子。4、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。5、在PN结外加正向电压时，扩散电流（）漂移电流，当PN结外加反向电压时，扩散电流（）漂移电流。6、PN结的单向导电性，就是PN结正偏时（），反偏时（）。7、PN结最重要的特性是（），它是一切半导体器件的基础。8、PN结的空间电荷区变厚，是由于PN结加了（）电压，PN结的空间电荷区变窄，是由于PN结加的是（）电压。9、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；10、稳定二极管稳压时是处于（）偏置状态，而二极管导通时是处于（）偏置状态。11、三极管是（）控制元件，场效应管是（）控制元件。12、三极管具有放大作用外部电压条件是发射结（），集电结（）。13、晶体三极管具有放大作用时，发射结（），集电结（）。14、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。15、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。16、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。17、为了提高三极管放大电路的输入电阻，采用（）负反馈。为了稳定输出电流，采用（）负反馈。18、电压负反馈稳定的输出量是（），使输出电阻（），电流负反馈稳定的2输出量是（），使输出电阻（）。19、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。20、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。21、在三极管多级放大电路中，已知Au1＝20，Au2＝－10，Au3＝1，则可知其接法分别为：Au1是（）放大器，Au2是（）放大器，Au3是（）放大器。22、共基极放大电路的高频特性比共射极电路（）。23、场效应管的漏极电流ID=(),所以它是（）控制元件。24、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。25、差分放大电路能够抑制（）信号，放大（）信号。26、在双端输入、单端输出的差动放大电路中，发射极Re公共电阻对信号的放大作用无影响，对信号具有抑制作用。差动放大器的共模抑制比KCMR＝（）。27、甲类功放的最大缺点是（）；28、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。29、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。30、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。31、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。32、要保证振荡电路满足相位平衡条件，必须具有（）网络。33、在桥式整流电阻负载中，理想二极管承受最高反压是（）。3二、纠错1、请检查下面整流滤波电路图，指出电路中的错误，并画出正确的电路图。解：二极管D1、D2极性接反。2、请检查下面稳压管稳压电路图，指出电路中的错误，并画出正确的电路图。解：稳压管与滤波电容间少一个限流电阻R。3、请检查下面反相比例运算电路，指出电路中的错误，并画出正确的电路图。解：运放同相端与反相端画反。4、请检查下面同相比例运算电路，指出电路中的错误，并画出正确的电路图。4.解：反馈电阻接错。5、请图示电路为文氏电桥振荡器，指出电路中的错误，并画出正确的电路图。解：10k与20k电阻需对换。6、请图示电路为文氏电桥振荡器，指出电路中的错误，并画出正确的电路图。解：（1）运放的同相输入端与反相输入端需调换。（2）10k与20k电阻需对换。57、请检查图示直流稳压电路，指出电路中的错误，并画出正确的电路图。（三端稳压器件保留）。解：（1）输入端缺少滤波电容Co。（2）W79L12直流稳压电路输出是负电压（Uo=-12V），所...
