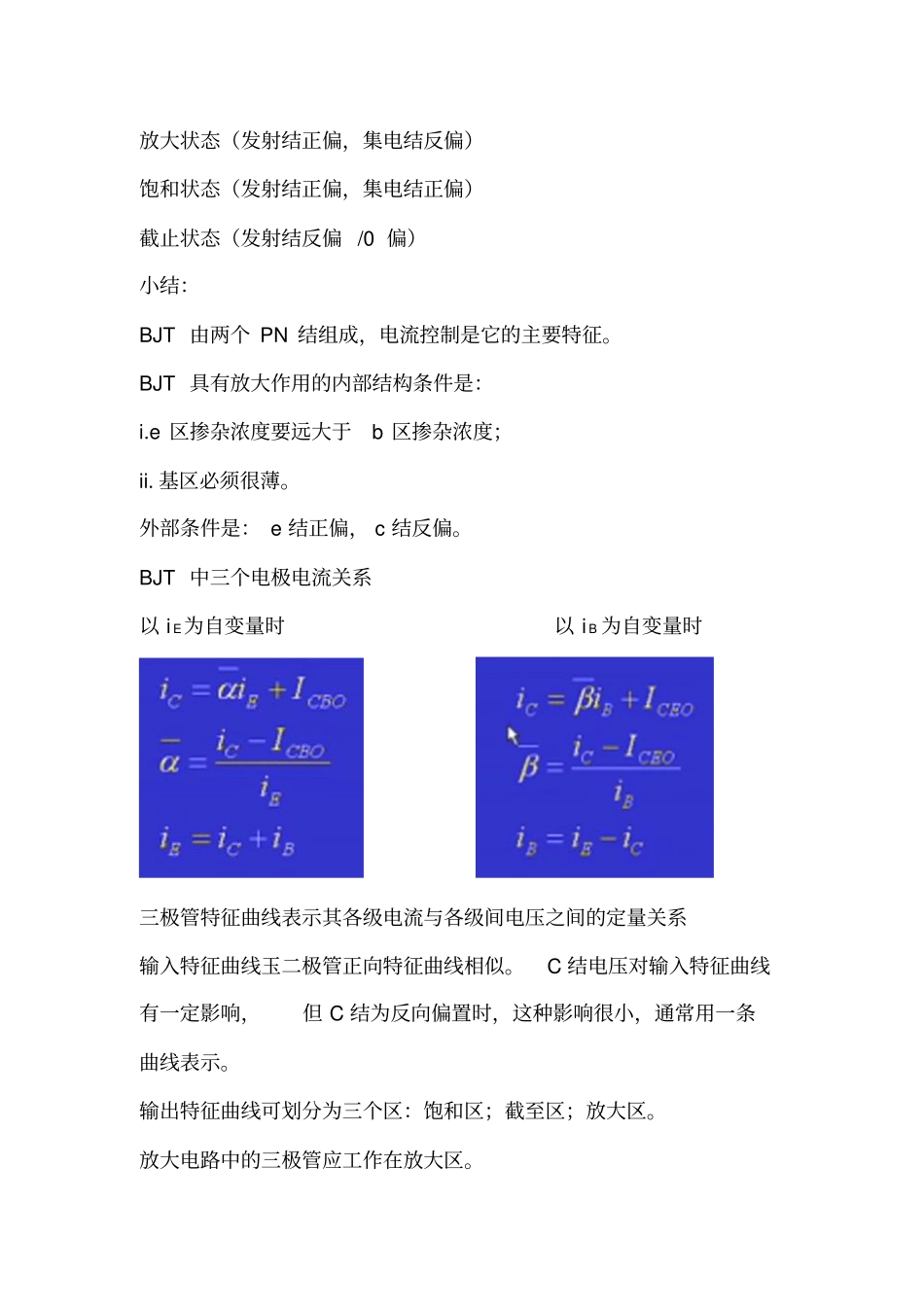

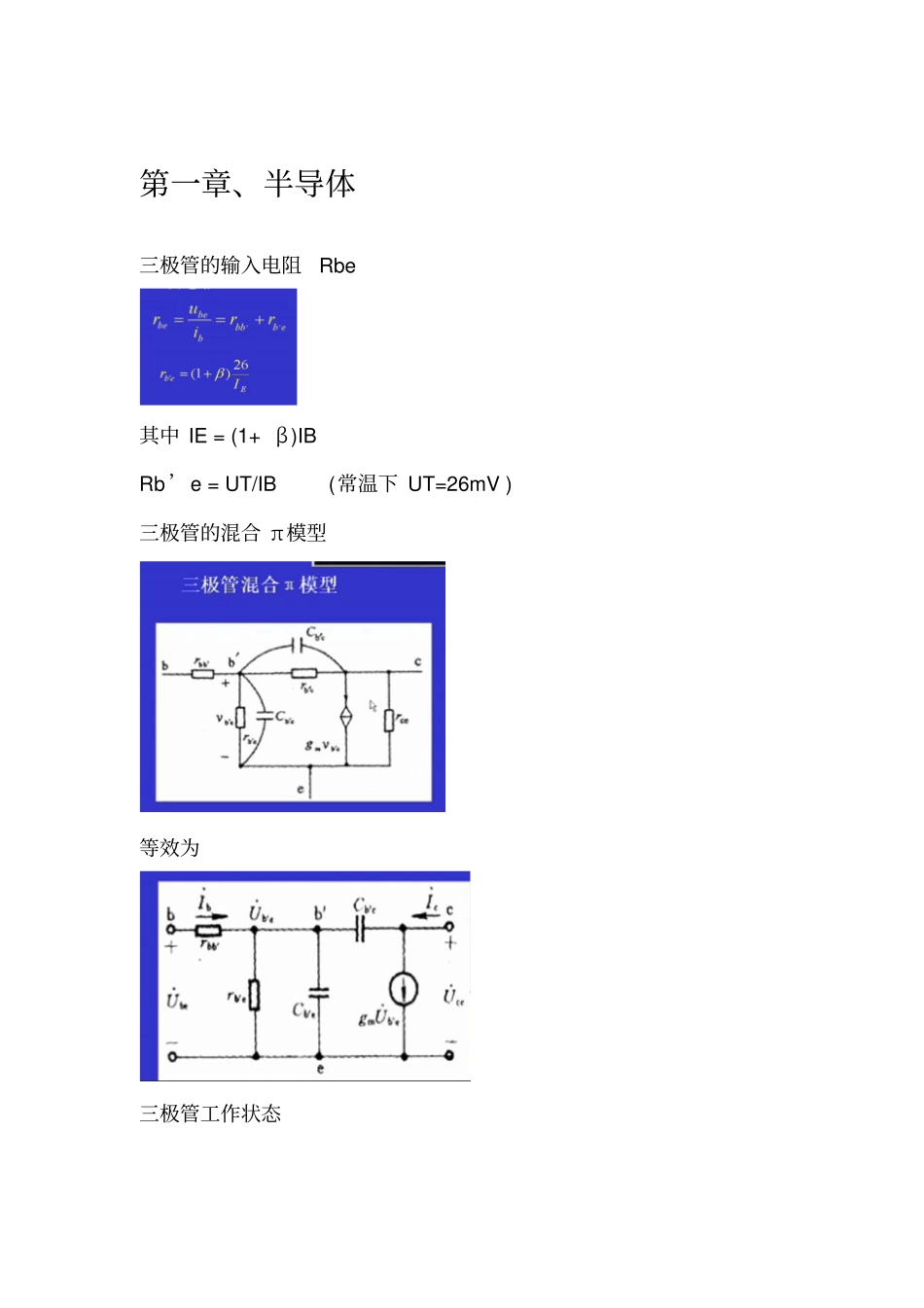

第一章、半导体三极管的输入电阻Rbe其中IE=(1+β)IBRb’e=UT/IB(常温下UT=26mV)三极管的混合π模型等效为三极管工作状态放大状态（发射结正偏，集电结反偏）饱和状态（发射结正偏，集电结正偏）截止状态（发射结反偏/0偏）小结：BJT由两个PN结组成，电流控制是它的主要特征。BJT具有放大作用的内部结构条件是：i.e区掺杂浓度要远大于b区掺杂浓度；ii.基区必须很薄。外部条件是：e结正偏，c结反偏。BJT中三个电极电流关系以iE为自变量时以iB为自变量时三极管特征曲线表示其各级电流与各级间电压之间的定量关系输入特征曲线玉二极管正向特征曲线相似。C结电压对输入特征曲线有一定影响，但C结为反向偏置时，这种影响很小，通常用一条曲线表示。输出特征曲线可划分为三个区：饱和区；截至区；放大区。放大电路中的三极管应工作在放大区。三极管参数β说明放大能力；ICBO、ICEO大小反映了其温度稳定性；fT、fB表示三极管的高频放大能力；ICM、BVCEO、PCM规定了管子工作时不允许超出的极限范围。第二章、基本放大电路放大器实质上是能量转换器，以较小的输入信号能量通过放大器件控制直流电源的能量，使之转换成较大的输出信号能量，为负载所获得。1.对放大电路的要求能放大：输出信号应大于输入信号(u,或i,或p)不失真：输出应与输入呈线性关系，为使器件工作在线性放大区，必须加上合适的直流偏置。2.放大电路中的至流量和交流量3.两种器件对应两种放大电路(BJT和FET放大电路)BJT在放大电路中有共射、共集和共基三种组态FET在放大电路中有共源、共漏和共栅三种组态4.放大电路的分析方法（图解法、微变等效电路法）5.放大电路的性能指标直流：静态工作点Q；CCQCCCEQBQCQbBEQBBBQRI-V=UβI=IRU-V=I输入电阻iiiIU=R；输出电阻LOOoR1-U'U=R；交流：rbe、Au、Ri、Ro；Ui=Ib(Rb+rbe)Uo=-IcRc=-βIbRcAu=Uo/Ui=-βRc/(Rb+rbe)6.放大电路应具有稳定的工作点，常用的稳定工作点的电路为分压式偏置电路，以克服温度对电路参数的影响。第三章、多级放大电路多级放大电路耦合方式有三种：阻容耦合（分立原件），变压器耦合（分立原件）直接耦合（集成原件）多级放大电路Au=Au1Au2⋯AunRi=Ri1,Ro=Ro末0点漂移~（输入级采用差动放大电路，下章...）第四章、集成运算放大电路集成电路的特点:1.采用直接耦合方式2.输入级电路采用差动放大电路以抑制零点漂移3.各级偏置电路采用电流源（恒流源）4.用有源负载代替无源器件5.采用复合结构的电路集成运放的特点及组成框图具有高增益；高输入电阻；低输出电阻的特点；组成：输入级：采用差动放大电路（抑制零点漂移）中间级：直接耦合多级放大电路（提供高增益）输出级：互补对称推挽电路（低输出电阻）偏置电路：恒流源一、差动放大输入级（抑制零点漂移）直接耦合放大电路最主要的问题是零点漂移，而且以第一级的零点漂移影响最大，为此IC在输入级采用差动（分）放大电路以抑制零点漂移。抑制原理：利用电路结构及原件参数的对称性及发射极电阻的负反馈作用来抑制零点漂移。1.基本形式：2.长尾式差动放大电路输入方式：单端输入：从一个输入端地之间输入。双端输入：从两个输入端浮地输入。输出方式：单端输出：从一个输出端与地之间输出。双端输出：从两个输出端浮地输出。所以一共有四种组个方式：双入双出图a双入单出图b单入双出图c单入单出图d差模信号与共模信号定义差模信号：一对大小相等、极性相反的输入信号用uid表示差模输入电压定义共模信号：一对大小相等、极性相同的输入信号用uic表示共模输入电压任意两输入信号us1、us2（us1≠us2）可认为他们是某差模信号分量和某共模信号分量的组合：us1=uic+1/2uid，us2=uic-1/2uiduid=us1-us2uic=us1+us2差动放大电路的分析方法和工作特点1.静态Q工作点求解（us1=us2=0）由IE→UCE（或UC）由于电路对称，元器件对称，故两管对应的电流、电压对称I.画出直流通路，标出各管电流、电压；II.对电路列电路方程求解。2.动态特性分析I.对差模信号的放大特性输入差模信号时的放大倍数称为差模放大倍数共模放大倍数(理想运放共模放大倍数为0)IcOccΔuΔu=A输入输出电阻：共模抑制比cdCMRAA=K二、中间级：直接耦合...
