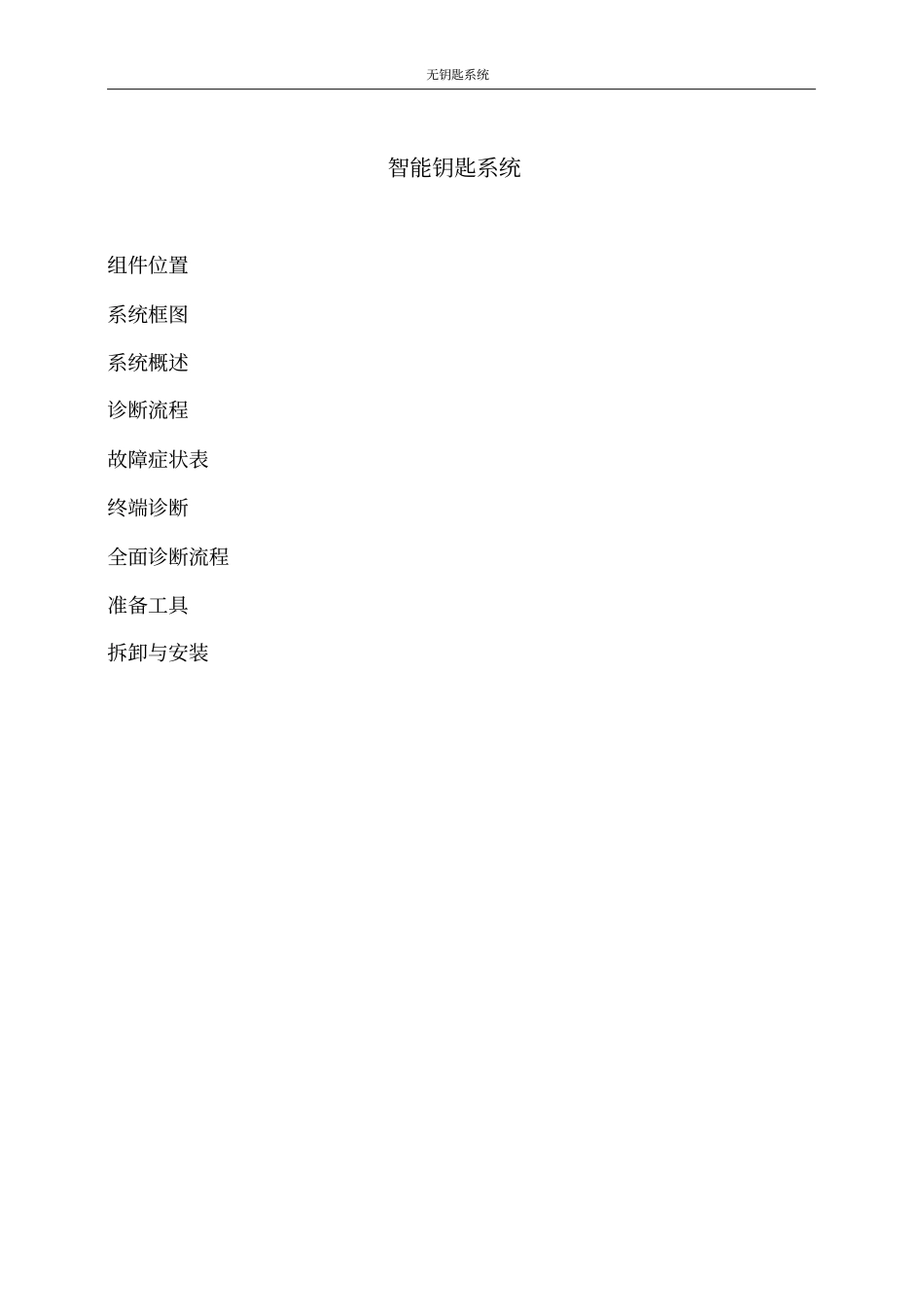

无钥匙系统智能钥匙系统组件位置系统框图系统概述诊断流程故障症状表终端诊断全面诊断流程准备工具拆卸与安装无钥匙系统组件位置高频接收模块右前门微动开关左前门微动开关中部探测天线总成车内探测天线总成无钥匙系统前部探测天线总成启动按钮智能钥匙系统控制器无钥匙系统系统框图无钥匙系统系统概述除了传统的机械钥匙及电子智能钥匙控制门锁，本车还增加了电子智能钥匙系统，驾驶员不需要对汽车钥匙作任何操作，如按钮动作等，便可执行开门，转向轴锁解锁，启动发动机等动作，只要驾驶员随身携带电子智能钥匙。整个系统通过一个智能钥匙系统控制器控制，当智能钥匙系统控制器探测到钥匙在某个探测区域范围内，对钥匙进行探测与验证，并发送运行的信号给相关执行动作的ECU，完成整个系统工作。探测系统是由5个探测天线总成（车内3个，车外2个）和1个高频接收模块组成，探测车内有效范围及车外一定的范围。注意：●不要将钥匙放在高温区域。●不要用硬物击打或摔钥匙。●将钥匙远离磁场区。●当门上锁并进入防盗状态后如果不使用车，将钥匙远离车辆，因为车辆自动寻卡功通讯会消耗蓄电池的电。●以下情况下，电子智能钥匙系统可能失效无钥匙系统●钥匙蓄电池电量不足。●检测系统附近有很强的磁场或电场如TV信号塔等。●钥匙被金属物体屏蔽。●钥匙与手机放在一起。●附近另外一辆车同时也在进行电子智能钥匙系统工作。●钥匙即使在探测范围内，但不能寻到钥匙时，将钥匙靠近磁卡天线位置。无钥匙系统诊断流程提示:按照此流程诊断故障第4步用诊断仪分析1把车开进维修间2检查蓄电池电压正常电压值:11V~16V如果电压值低于11V，在进行下一步之前请充电或更换蓄电池．3参考故障诊断表结果跳到结果在症状诊断表中A结果不在诊断表中B4全面分析系统5调整，维修或更换6确认测试7结束ANEXT跳到第5步NEXTBNEXTNEXTNEXT无钥匙系统故障症状表故障症状可能发生部位电子智能钥匙及卡式智能钥匙不能进行开锁解锁动作1高频接收模块2智能钥匙系统控制器3BCM4线束仅微动开关不能开锁解锁动作1智能钥匙系统控制器2车外探测天线及微动开关总成4线束无法上电1钥匙2启动按钮2智能钥匙系统控制器3转向轴锁4BCM5线束对应问题及范围：DTC含义故障范围B2270-00电子智能钥匙系统控制器故障智能钥匙系统控制器B2271-00左车外探测天线总成回路故障左前车外探测天线总成、线束、智能钥匙系统控制器B2272-00右车外探测天线总成回路故障右前车外探测天线总成、线束、智能钥匙系统控制器B2273-00车内探测天线回路故障线束，智能钥匙系统控制器B2274-00左前门把手微动开关常闭故障左前门把手微动开关，线束B2275-00右前门把手微动开关常闭故障右前门把手微动开关，线束B2278-00读卡器(启动按钮)故障启动按钮、线束B227C-00车内前部探测天线回路故障前部探测天线总成，线束B227A-00高频接收模块模块故障高频接收模块，线束，智能钥匙系统控制器B227B-00转向轴锁密码不匹配转向轴锁总成、系统控制器B227D-00车内中部探测天线回路故障中部探测天线总成，线束B227E-00车内后部探测天线回路故障车内探测天线总成，线束无钥匙系统终端诊断（a）不断开接插件G38、G39。（b）从端子后端引线。正常值：端子号端子描述条件正常值G38-1—G38-8左前门把手开关低频信号按下左前门把手开关小于1ΩG38-2—G38-9右前门把手开关低频信号按下右前门把手开关小于1ΩG38-3—G38-10行李箱门把手开关低频信号按下行李箱门把手开关小于1ΩG38-6—车身地CAN_L始终1.5-2.5VG38-12—车身地CAN_H始终2.5-3.5VG39-1—车身地电源常电11-14VG39-2—车身地启动按钮电源ACC电11-14VG39-9—车身地接地始终小于1VG39-10—车身地接地始终小于1V无钥匙系统全面诊断流程车上检查1检查中控门锁（a）用机械钥匙执行解锁闭锁动作。（b）检查是否正常工作。2检查钥匙（a）用卡式智能钥匙与电子智能钥匙分别操作系统，检查系统是否正常工作。OK：有一把钥匙能使系统正常工作3检查周围有无磁场干扰(a)将钥匙移近车门外侧探测天线(0.3-0.7m)，注意钥匙的高度与方向，对准探测天线。（b）操作钥匙或微动开关，检查系统工作状况。测量结果跳到正常工作A无法正常工作...
