毛石混凝土挡土墙施工方案VIP免费

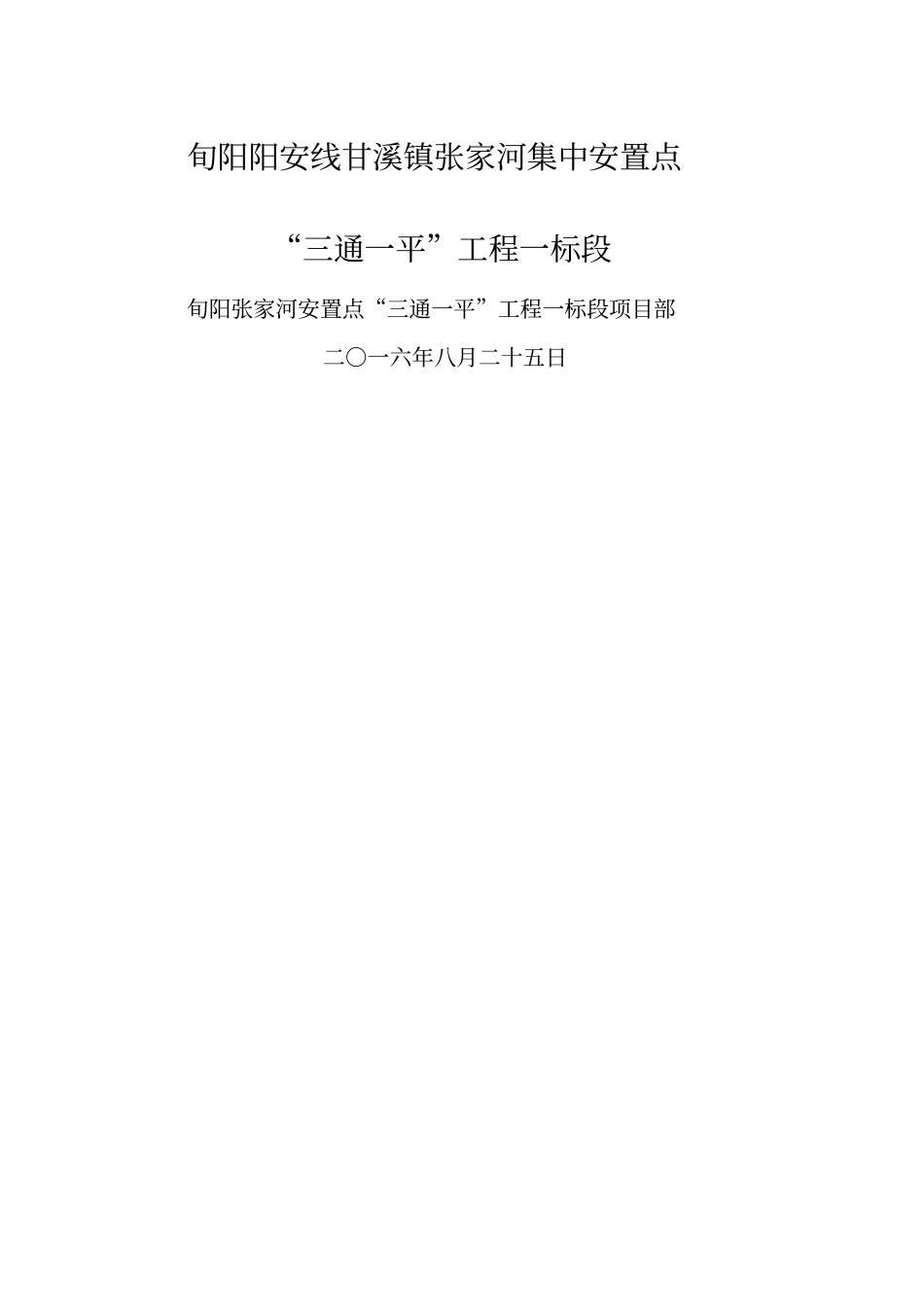

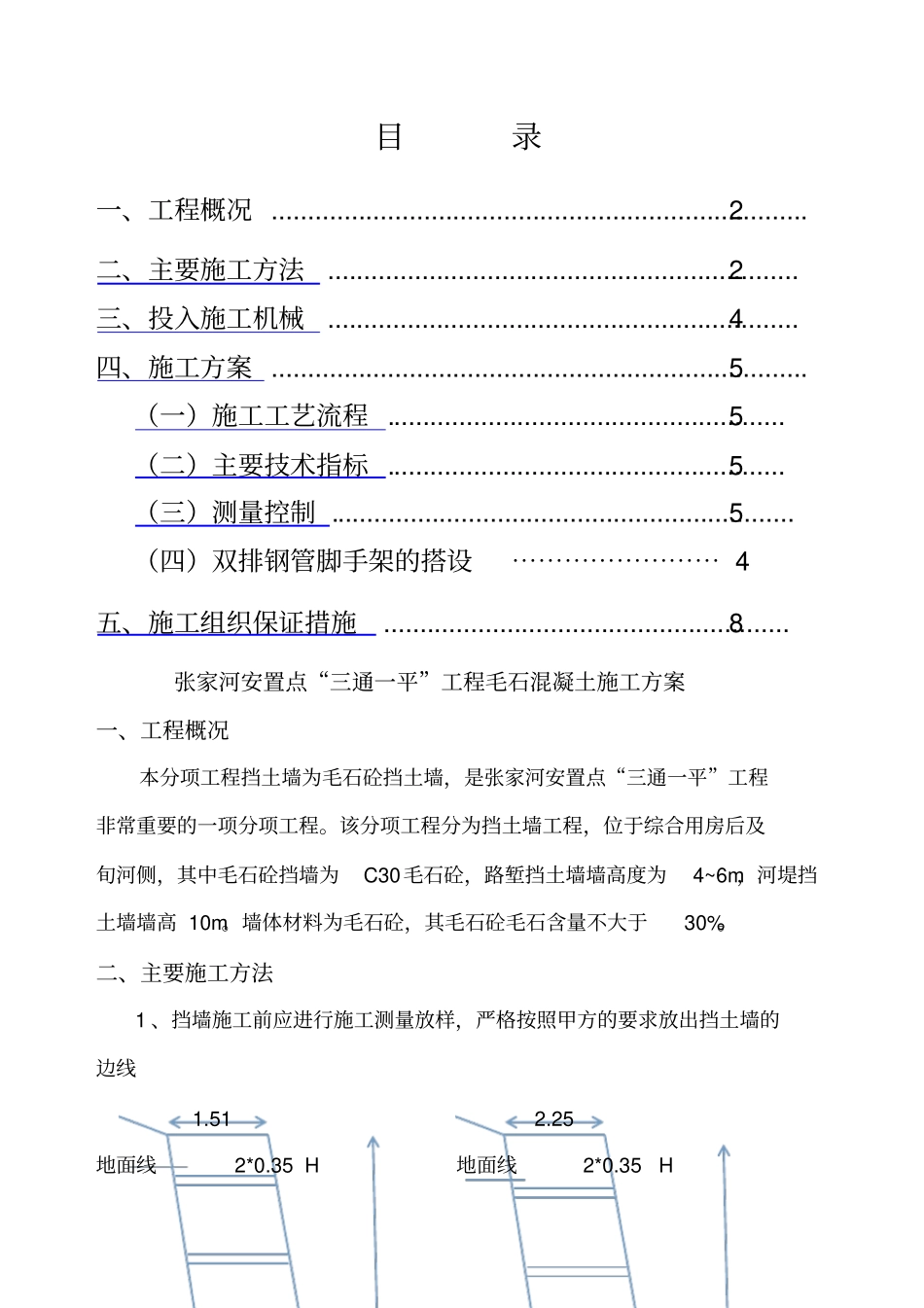

旬阳阳安线甘溪镇张家河集中安置点“三通一平”工程一标段旬阳张家河安置点“三通一平”工程一标段项目部二○一六年八月二十五日目录一、工程概况..........................................................................2二、主要施工方法.................................................................2三、投入施工机械.................................................................4四、施工方案..........................................................................5（一）施工工艺流程.......................................................5（二）主要技术指标.......................................................5（三）测量控制................................................................5（四）双排钢管脚手架的搭设⋯⋯⋯⋯⋯⋯⋯⋯4五、施工组织保证措施........................................................8张家河安置点“三通一平”工程毛石混凝土施工方案一、工程概况本分项工程挡土墙为毛石砼挡土墙，是张家河安置点“三通一平”工程非常重要的一项分项工程。该分项工程分为挡土墙工程，位于综合用房后及旬河侧，其中毛石砼挡墙为C30毛石砼，路堑挡土墙墙高度为4~6m，河堤挡土墙墙高10m。墙体材料为毛石砼，其毛石砼毛石含量不大于30%。二、主要施工方法1、挡墙施工前应进行施工测量放样，严格按照甲方的要求放出挡土墙的边线1.512.25地面线2*0.35H地面线2*0.35H0.470.320.560.42.112.95路堑挡土墙示意图河堤挡土墙示意图2、基础施工⑴基坑清挖：在施工放样完毕后，用机械在所放开挖线内进行清挖，清挖时严格按施工放样的控制线进行挖掘。2、挡土墙体浇筑与分段设置伸缩缝⑴浇筑墙体基础垫层前，应将基底松软，风化表面清除干净，然后应立即进行砌筑毛石。⑵挡墙基础浇筑完后即进行墙身砌筑，墙身内应按设计要求安放Φ100PVC塑料管当泄水管用。⑶挡土墙按设计要求应分段浇筑，按规范要求15-20m间距留置2cm宽伸缩缝，缝成直线；挡墙外墙面按设计要求的斜面进行施工，坡度为1：0.25，为此必须拉线作为准绳，使墙面顺直整齐。3、回填用料与泄水孔设置⑴混凝土挡墙浇筑后７天，待强度达到70％后即可进行墙身背后回填，墙后填料中的树皮，草根等杂物应清除干净。⑵挡土墙身在进行回填过程中，必须随时掌握砌到一定高度后按要求尺寸位置设置泄水孔，并在进水孔墙背做好反滤防渗隔水设施，泄水孔上回填50cm厚砂卵石，泄水孔进水口以下应铺设一层20cm厚的不透水夯实土层；反滤层泄水孔应高于沟底0.3m设置。⑷墙身在高出地面部分应分层设置泄水孔，泄水孔间距2×2m，上下排交错布置，孔内预埋φ100mmPVC管，泄水孔出口应高出地面30cm?以上；墙背进水口处管道应伸出墙体20cm，在进水口处管口底面设置粘土封层30cm厚或采用砼将其夯振密实防止雨水下渗。4、为了确保施工安全，由于毛石堆放的位置高于工作面，在运送石料时应注意交叉作业。5、本分项工程采取搅拌机拌砼、砼输送用挖掘机运送至模板内。6、在砼浇筑前应将所需用于的毛石经检测合格后全部运到现场，便于在砼施工时不出现缺料现象。本挡土墙采用自拌砼，在材料验收合格后立即组织工人拌和砼，上料时严格控制各种原材料的计量准确，在第一次砼拌和前将砂、石、水泥等原材料严格按配合比进行称量准确。7、在砌筑时应严格按照施工技术规范进行施工，施工时应先用砼将基底满铺一层振动密实后再用人工进行摆放毛石，毛石与毛石之间距不小于5-10cm，所采用的毛石强度不得小于30MPa，在所砌筑的毛石全部摆放完整后应立即注入砼。每层砌筑完工后应在当层顶面用毛石预留马牙槎，好和下一砼浇筑层更加紧密结合，每层砼浇筑时严格按预先测好的高程进行砼顶面控制，不要使其所浇筑的砼高于控制标高位置。8、砼浇筑施工时应做好施工记录。9、在毛石与毛石间的空隙必须用碎石填满且用水泥浆灌缝。10、由于挡墙较高，为了满足其抗扰度和抗倾履性，砌浇筑高每段每天不超过1.5m。三、投入施工机械1、挖掘机一台，在挡土墙内侧回填及混凝土、石头输送使用；2、大锤2把，用于敲打较大不...
