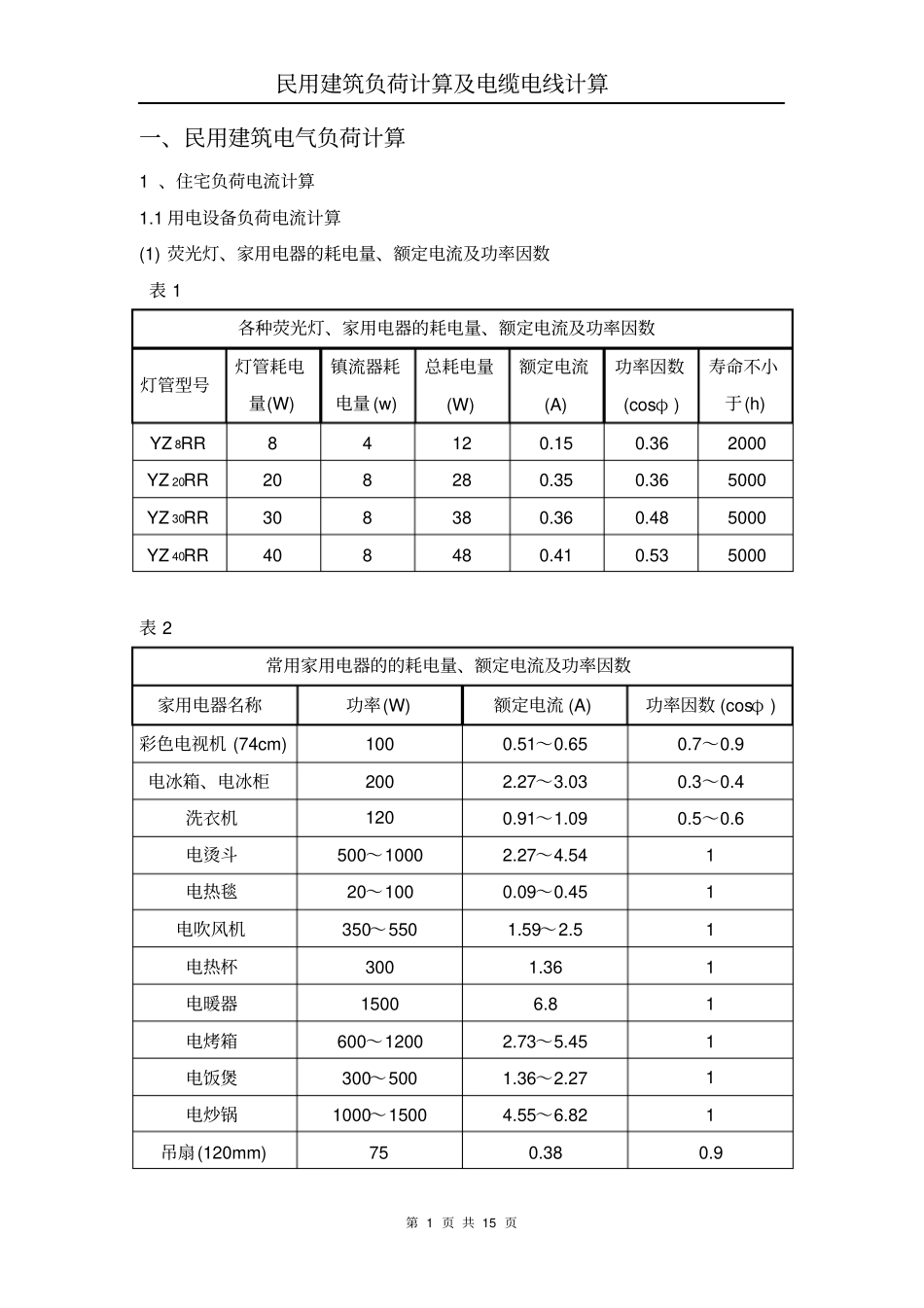

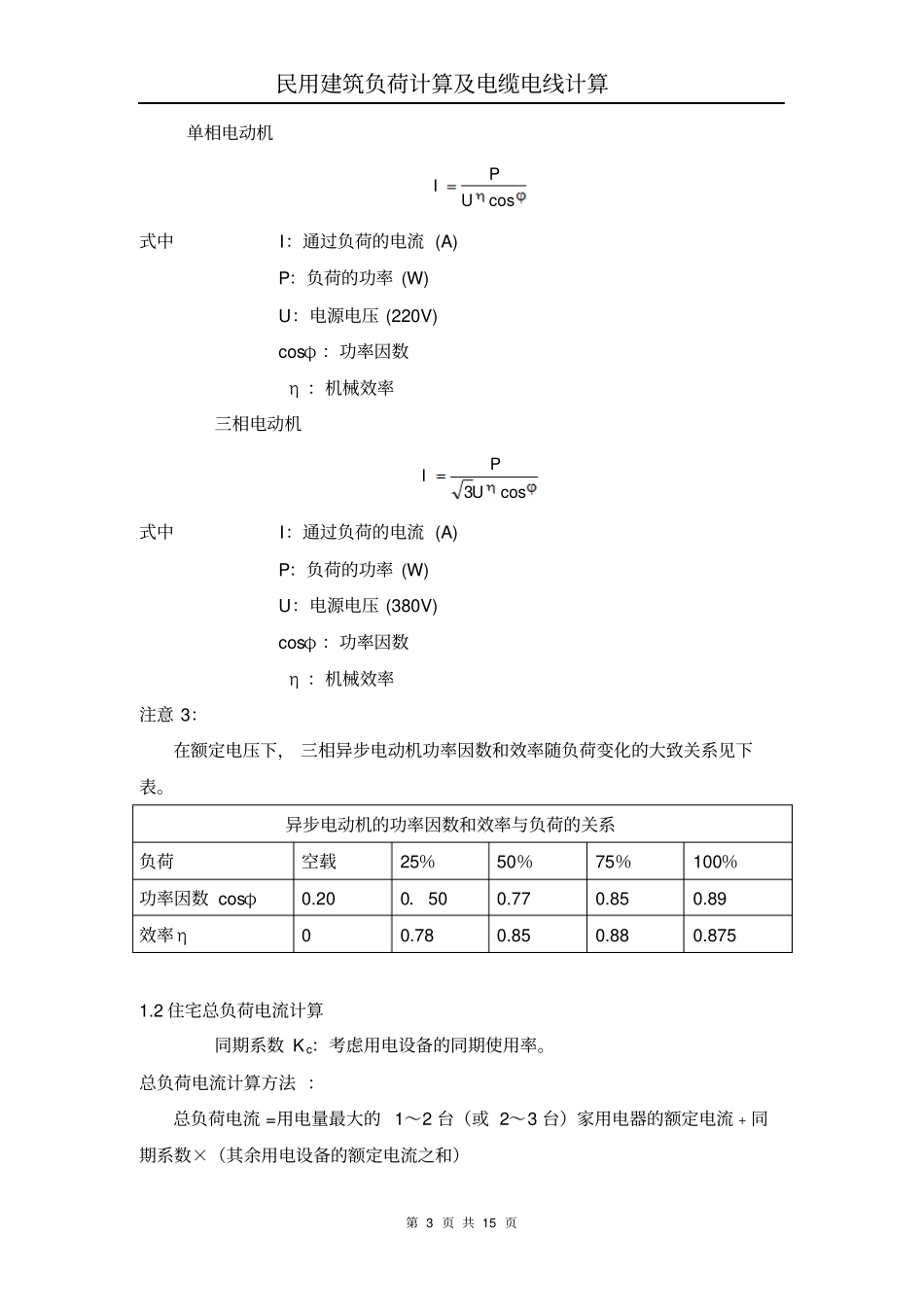

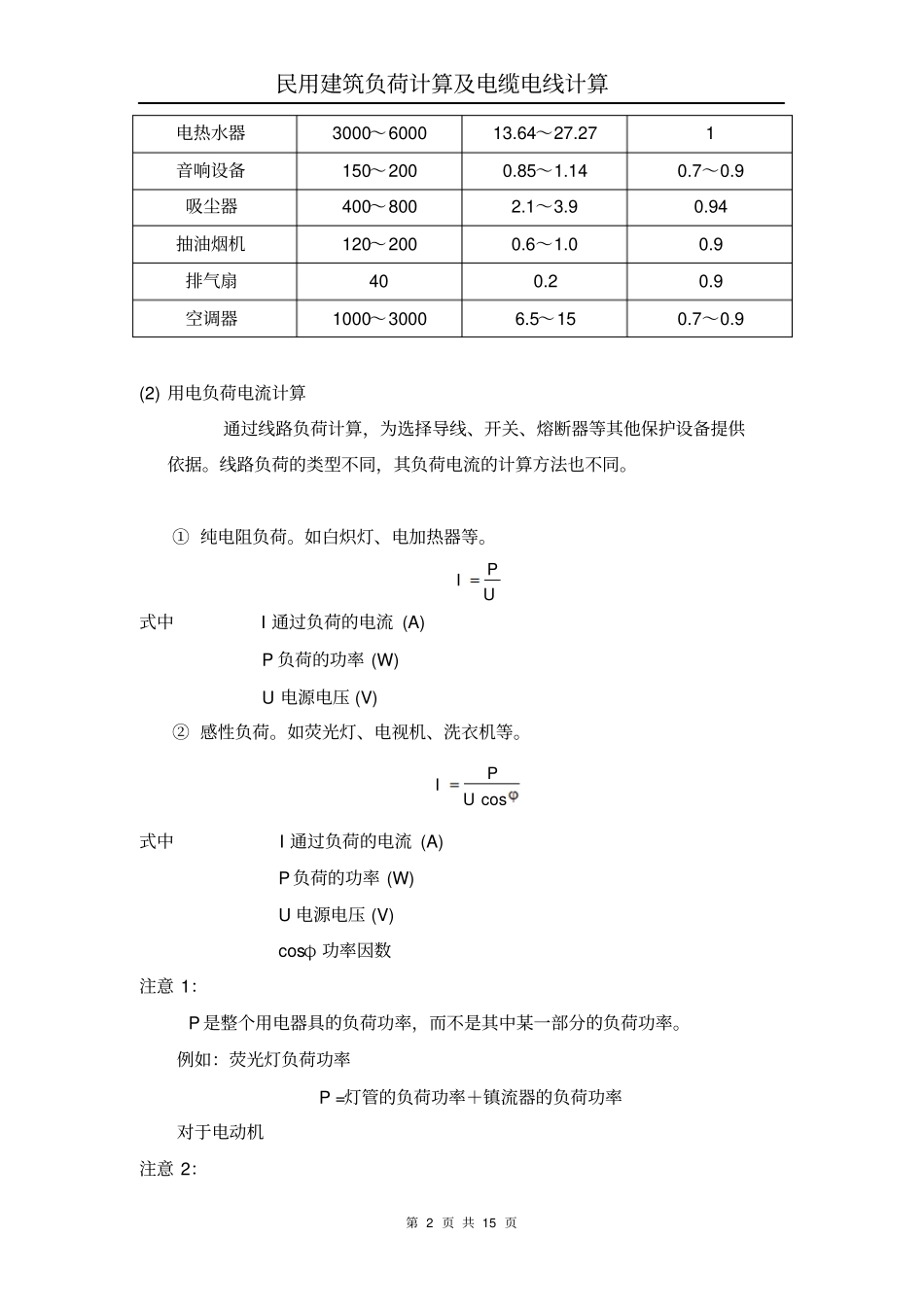

民用建筑负荷计算及电缆电线计算第1页共15页一、民用建筑电气负荷计算1、住宅负荷电流计算1.1用电设备负荷电流计算(1)荧光灯、家用电器的耗电量、额定电流及功率因数表1各种荧光灯、家用电器的耗电量、额定电流及功率因数灯管型号灯管耗电量(W)镇流器耗电量(w)总耗电量(W)额定电流(A)功率因数(cosφ)寿命不小于(h)YZ8RR84120.150.362000YZ20RR208280.350.365000YZ30RR308380.360.485000YZ40RR408480.410.535000表2常用家用电器的的耗电量、额定电流及功率因数家用电器名称功率(W)额定电流(A)功率因数(cosφ)彩色电视机(74cm)1000.51～0.650.7～0.9电冰箱、电冰柜2002.27～3.030.3～0.4洗衣机1200.91～1.090.5～0.6电烫斗500～10002.27～4.541电热毯20～1000.09～0.451电吹风机350～5501.59～2.51电热杯3001.361电暖器15006.81电烤箱600～12002.73～5.451电饭煲300～5001.36～2.271电炒锅1000～15004.55～6.821吊扇(120mm)750.380.9民用建筑负荷计算及电缆电线计算第2页共15页电热水器3000～600013.64～27.271音响设备150～2000.85～1.140.7～0.9吸尘器400～8002.1～3.90.94抽油烟机120～2000.6～1.00.9排气扇400.20.9空调器1000～30006.5～150.7～0.9(2)用电负荷电流计算通过线路负荷计算，为选择导线、开关、熔断器等其他保护设备提供依据。线路负荷的类型不同，其负荷电流的计算方法也不同。①纯电阻负荷。如白炽灯、电加热器等。UPI式中I通过负荷的电流(A)P负荷的功率(W)U电源电压(V)②感性负荷。如荧光灯、电视机、洗衣机等。cosUPI式中I通过负荷的电流(A)P负荷的功率(W)U电源电压(V)cosφ功率因数注意1：P是整个用电器具的负荷功率，而不是其中某一部分的负荷功率。例如：荧光灯负荷功率P=灯管的负荷功率＋镇流器的负荷功率对于电动机注意2：民用建筑负荷计算及电缆电线计算第3页共15页单相电动机cosUPI式中I：通过负荷的电流(A)P：负荷的功率(W)U：电源电压(220V)cosφ：功率因数η：机械效率三相电动机cos3UPI式中I：通过负荷的电流(A)P：负荷的功率(W)U：电源电压(380V)cosφ：功率因数η：机械效率注意3：在额定电压下，三相异步电动机功率因数和效率随负荷变化的大致关系见下表。异步电动机的功率因数和效率与负荷的关系负荷空载25％50％75％100％功率因数cosφ0.200．500.770.850.89效率η00.780.850.880.8751.2住宅总负荷电流计算同期系数Kc：考虑用电设备的同期使用率。总负荷电流计算方法：总负荷电流=用电量最大的1～2台（或2～3台）家用电器的额定电流﹢同期系数×（其余用电设备的额定电流之和）民用建筑负荷计算及电缆电线计算第4页共15页注意：家用电器少的家庭取1～2台家用电器多的家庭取2～3台例题：某户有家用电器，照明用的40W荧光灯5个、彩色电视机一台100W、音响设备150W、洗衣机120W、电烫斗500W、电冰箱200W、电饭锅1000W。计算负荷电流，由此选择额定电流为多少的电能表。解：荧光灯40Wcosφ=0.53I=5×0.41=2.05A电视机100Wcosφ=0.9I=0.51A音响设备150Wcosφ=0.7I=1.14A洗衣机120W、cosφ=0.5I=1.09A电烫斗300Wcosφ=1I=1.36A电冰箱200Wcosφ=0.4I=2.27A电饭锅1000Wcosφ=1I=4.55A总负荷电流=4.55+0.5×(2.05+0.51+1.14+1.09+1.36+2.27)=4.55+3.53=8.76A可以选择额定电流为10A的电能表.工程设计中计算方法：cos220jsjscjsPIPKP式中Pjs：住宅用电计算负荷(W)Ijs：住宅用电计算电流(A)P：所有家用电器额定功率总和（W）cosφ：平均功率因数，可取0.8～0.9同期系数Kc：可取0.4～0.6，家用电器越多、住宅面积越大、人口越少，此值越小；反之，此值越大。例题：某户有家用电器，照明用的40W荧光灯5个、彩色电视机一台100W、音响设备150W、洗衣机120W、电烫斗500W、电冰箱200W、电饭锅1000W。计算负荷电流，由此选择额定电流为多少的电能表。民用建筑负荷计算及电缆电线计算第5页共15页解：由公式PKPcjsPjs=0.6×(40×5+100+150+120+300+200+1000)=1242W由公式cos220jsjsPI取cosφ=0.8Ijs=7.062、住宅用电计算负荷住宅用电负荷受气候条件、经济状况等多种因素的影响。因此，很难用一个模式和一个标准涵盖用电负荷的大小。下面，从不同角度给出用电负荷的参...
