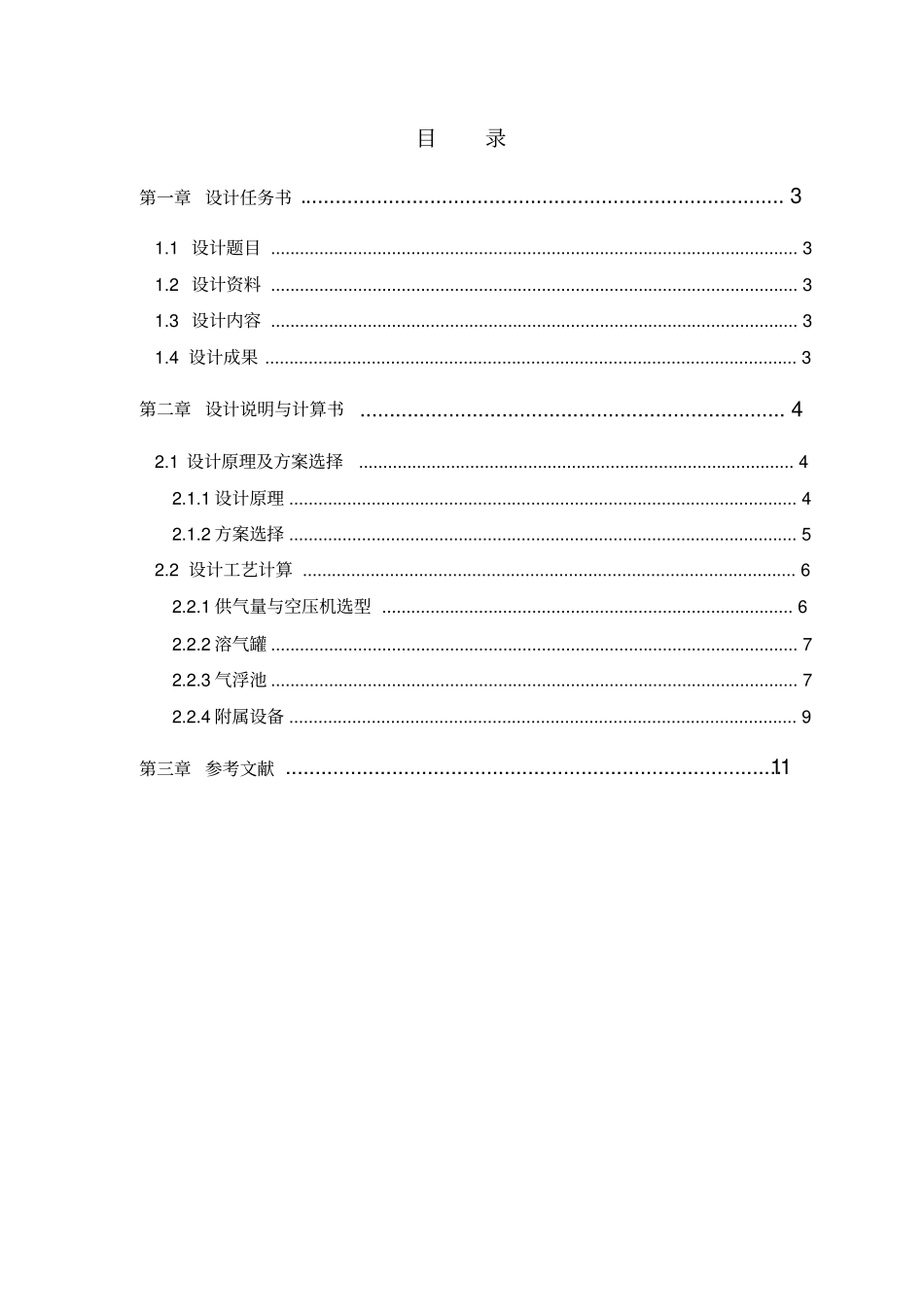

环保设备设计与应用课程设计目录第一章设计任务书..................................................................................31.1设计题目.............................................................................................................31.2设计资料.............................................................................................................31.3设计内容.............................................................................................................31.4设计成果..............................................................................................................3第二章设计说明与计算书........................................................................42.1设计原理及方案选择..........................................................................................42.1.1设计原理.........................................................................................................42.1.2方案选择.........................................................................................................52.2设计工艺计算......................................................................................................62.2.1供气量与空压机选型.....................................................................................62.2.2溶气罐.............................................................................................................72.2.3气浮池.............................................................................................................72.2.4附属设备.........................................................................................................9第三章参考文献....................................................................................11第一章设计任务书1.1设计题目加压溶气气浮设备的设计(平流式)1.2设计资料某工厂污水工程拟采用气浮设备代替二沉池,经气浮实验取得以下参数:溶气水采用净化后处理水进行部分回流,回流比0.2,气浮池内接触时间为5min,溶气罐内停留时间为3min,分离时间为15min,溶气罐压力为0.4Mpa,气固比0.02,温度30℃。设计水量780m3/d。1.3设计内容(1)确定设计方案;(2)气浮设备的设计计算;(3)系统设备选型,包括水泵、溶气释放器、溶气压力罐、空压机及刮渣机等;(4)计算书编写,计算机绘图。1.4设计成果及要求(1)设备工艺设计计算说明书;要求参数选择合理,条理清楚,计算准确,并附设计计算示意图;提交电子版和A4打印稿一份。(2)气浮系统图和气浮设备结构详图(包括平面图、剖面图);要求表达准确规范;提交电子版和A3打印稿一份。第二章设计说明与计算书2.1设计原理及方案选择2.1.1设计原理气浮过程中,细微气泡首先与水中的悬浮粒子相粘附,形成整体密度小于水的“气泡——颗粒”复合体,使悬浮粒子随气泡一起浮升到水面。由此可见,实现气浮分力必须具备以下三个基本条件:一是必须在水中产生足够数量的细微气泡;二是必须使待分离的污染物形成不溶性的固态或液态悬浮体;三是必须使气泡能够与悬浮粒子相粘附。气浮法的净水效果,只有在获得直径微小、密度大、均匀性好的大量细微气泡的情况下,才能得到良好的气浮效果。(1)气泡直径气泡直径愈小,其分散度愈高,对水中悬浮粒子的粘附能力和粘附量也就愈大。(2)气泡密度气泡密度是指单位体积释气水中所含微气泡的个数,它决定气泡与悬浮粒子碰撞的机率。由于气泡密度与气泡直径的3次方成反比,因此,在用气压受到限制的条件下,增大气泡密度的主要途径是缩小气泡直径。(3)气泡的均匀性气泡均匀性的含义,一是指最大气泡与最小气泡的直径差;二是指小直径气泡占气泡总量的比例。大气泡数量的增多会造成两种不利影响:一是使气泡密度和表面...
