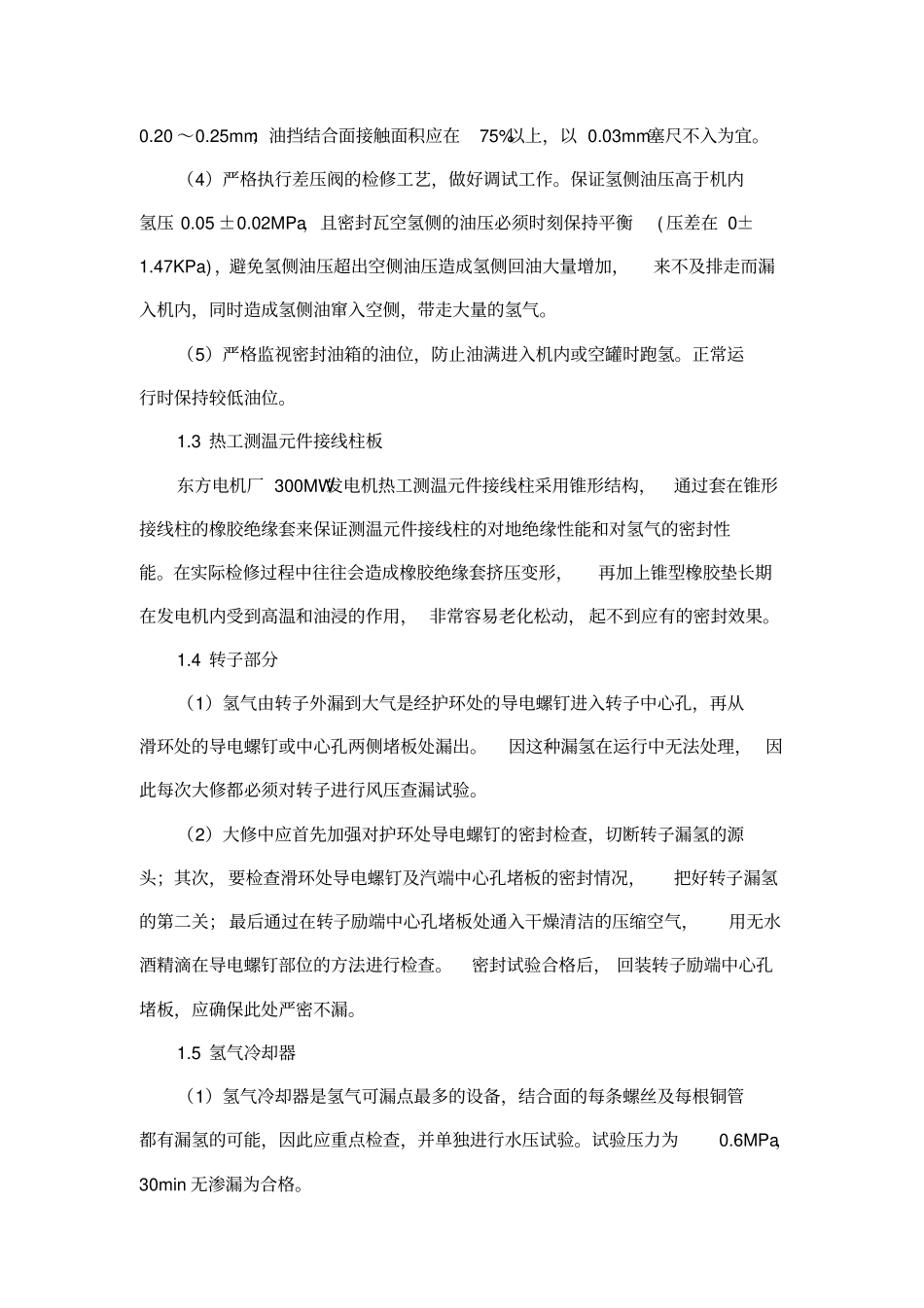

氢冷发电机漏氢问题的分析及探讨[摘要]本文从氢冷发电机结构部件方面分析了发电机漏氢的原因，并提出了综合处理方法，以提高机组安全运行水平。[关键词]漏氢分析探讨前言韶关发电厂#10、#11发电机是东方电机厂生产的QFSN-300-2-20B型发电机组，其定子绕组、转子绕组及铁芯均采用氢内冷的冷却方式。氢气由装在转子两端的风扇强制循环，并通过设置在定子机座上部的四组氢气冷却器进行冷却。氢气系统由发电机定子外壳、端盖、氢气冷却器、密封瓦以及氢气管路构成全封闭气密结构。但发电机漏氢问题时有发生，影响了机组的安全稳定运行。本文对发电机漏氢问题进行原因分析，并对综合处理方法进行了探讨，以提高机组安全运行水平。1.发电机漏氢原因分析氢冷发电机的漏氢部位归纳起来讲总归有两部分；一是氢冷发电机内部本体结构部件的漏氢，二是发电机外部附属系统的漏氢。氢冷发电机本体结构部件的漏氢涉及四个系统；包括：水电连接管和发电机线棒的水内冷系统，发电机密封瓦及氢侧回油管接头的油系统，发电机氢气冷却器的循环水系统，发电机人孔、端盖、手孔、二次测量引出线端口、出线套管法兰及瓷套管内部密封、出线罩、氢冷器法兰、转子导电杆等的氢密封系统。发电机外部附属系统的漏氢包括氢管路阀门及表计、氢油差压调节系统、氢油分离器、氢器干燥装置、氢湿度监测装置、绝缘过热检测装置等。下面结合我厂发电机氢气系统的结构，对检修过程中影响到漏氢的关键结构部件进行分析。1.1机壳结合面机壳结合面主要包括：端盖与机座的结合面、上下端盖的结合面、固定端盖的螺孔、出线套管法兰与套管台板的结合面及进出风温度计的结合面等。为防止这些部位漏氢，在检修中应注意以下事项：（1）端盖与机座的结合面及上下端盖的结合面结合面积大，密封难度大，是防漏氢的薄弱环节。应注意，在检修过程中，为解体及回装所做的标记不能伤及密封面；要对结合面进行详细检查，对所采用的橡胶密封条的尺寸、耐热性能、耐油性能、弹性及耐腐蚀性能进行严格验收。现在该厂的发电机端盖密封条应采用一次成形的氟橡胶密封条，密封胶采用硅橡胶密封胶，可以有效解决了上下端盖结合面的密封条在端盖处与下端盖密封条因衔接不良而引起的漏氢问题。（2）紧端盖螺丝时，应均匀紧固大盖螺栓，防止出现紧偏，以保证结合面严密。要检查水平、垂直中分面的间隙，在把紧1/3螺栓状态下，用0.03mm塞尺检查应不入。（3）出线套管法兰与套管台板的结合面是防止漏氢的关键部位。由于该处受定子端部漏磁影响，温度较高，加上机内进油的腐蚀，因此，该处需用耐油橡胶圈和橡胶垫加以双重密封。由于漏入机内的密封油多积存于此，因而该处的密封材料易老化变质失效，每次大修时必须进行检查。另外，在拆装引线的过程中，应避免套管导体受侧力过大，引起密封垫位置的变化而造成漏氢。1.2密封油系统（1）密封瓦座与端盖的垂直结合面是较易漏氢的部位之一，对该处的密封垫质量必须严格把关。上、下半端盖组装时，接缝应对齐，防止由于错口使密封垫受力不均。上、下半端盖的密封条顺端盖垂直面留出1～2mm的长度，安装后修成半圆型，使装配密封瓦座后此处接合严密不漏。（2）密封瓦的间隙必须调整合格，间隙控制在0.18～0.20mm。（3）为防止密封油进入机内，应控制好油档间隙。发电机两端轴瓦油挡顶部间隙控制在0.50±0.05mm，底部间隙控制在0～0.05mm，两侧间隙控制在0.20～0.25mm；油挡结合面接触面积应在75%以上，以0.03mm塞尺不入为宜。（4）严格执行差压阀的检修工艺，做好调试工作。保证氢侧油压高于机内氢压0.05±0.02MPa，且密封瓦空氢侧的油压必须时刻保持平衡(压差在0±1.47KPa)，避免氢侧油压超出空侧油压造成氢侧回油大量增加，来不及排走而漏入机内，同时造成氢侧油窜入空侧，带走大量的氢气。（5）严格监视密封油箱的油位，防止油满进入机内或空罐时跑氢。正常运行时保持较低油位。1.3热工测温元件接线柱板东方电机厂300MW发电机热工测温元件接线柱采用锥形结构，通过套在锥形接线柱的橡胶绝缘套来保证测温元件接线柱的对地绝缘性能和对氢气的密封性能。在实际检修过程中往往会造成橡胶绝缘套挤压变形，再加上锥...
