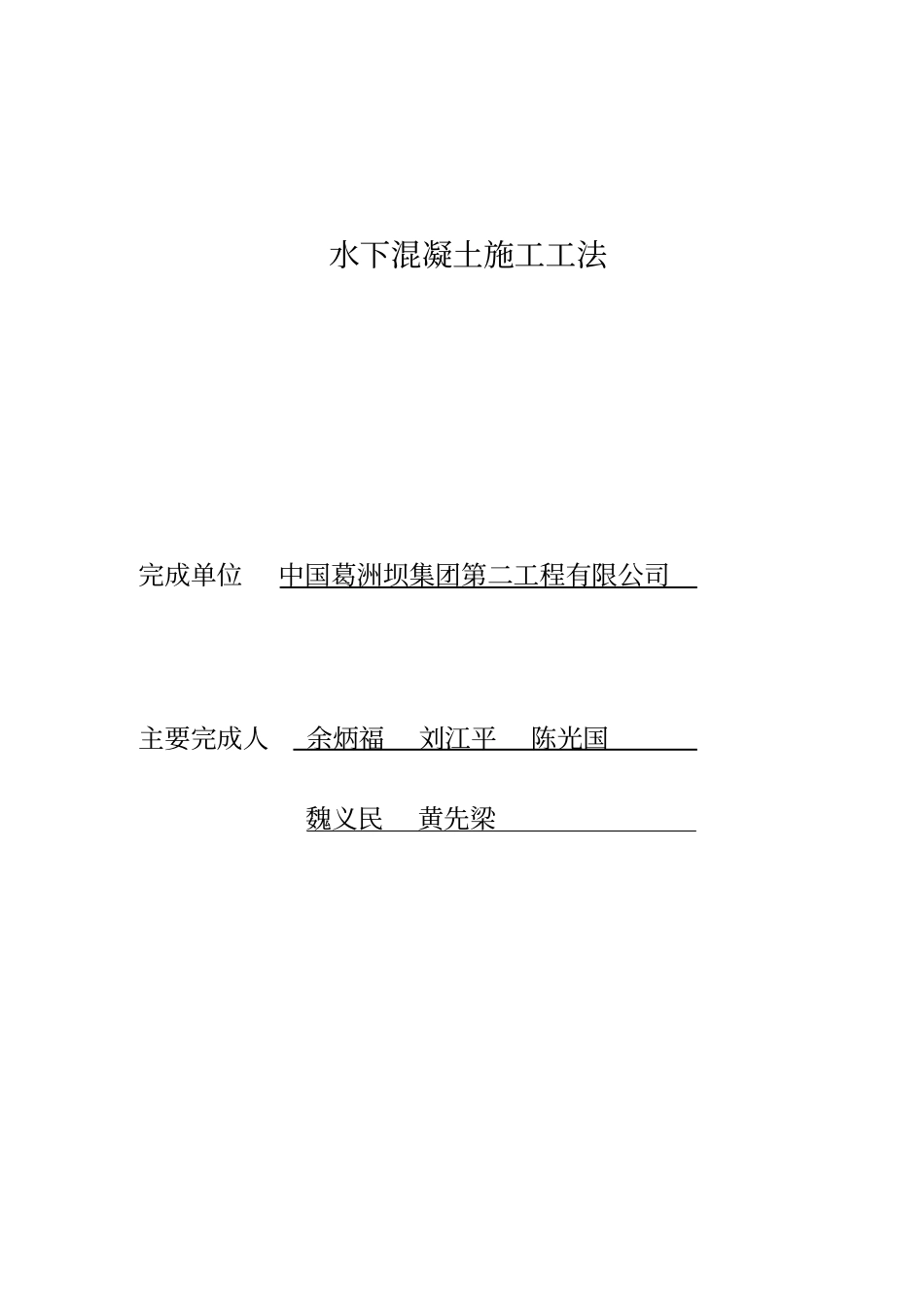

水下混凝土施工工法完成单位中国葛洲坝集团第二工程有限公司主要完成人余炳福刘江平陈光国魏义民黄先梁10目录1、前言....................................................................................12、工法特点...........................................................................13、适用范围...........................................................................24、工艺原理...........................................................................25、施工工艺流程及操作要点..............................................36、材料与设备.......................................错误!未定义书签。7、质量控制........................................................................118、安全措施........................................................................139、环保措施........................................................................1410、效益分析.........................................错误!未定义书签。11、应用实例.........................................错误!未定义书签。11水下混凝土施工工法中国葛洲坝集团第二工程有限公司余炳福刘江平陈光国魏义民黄先梁1、前言将拌制的高流态混凝土用工程的手段送入水下预定部位成型和硬化，这一过程称为水下混凝土施工。这是一种在修建围堰难度较大或不可行的情况下，采用的一种施工方法。山西天桥水电站是黄河上最后一座险坝，除险加固工程包括新增混凝土建筑物：新增2孔泄洪闸及4孔排沙底孔，位于原泄洪闸右侧混凝土重力坝段，紧靠原闸，闸宽64.0m。泄洪闸单孔净宽13.5m，排沙底孔单孔净宽4.5m；新增土坝加高：原土坝坝顶高程为836.0m，除险加固后的坝顶高程为836.7m，并增加防浪墙、排水孔等项目。除险加固工程的工程等别为Ⅲ等，工程规模为中型。工程紧邻老泄水建筑物，地形地质条件极为复杂，为确保除险加固项目在干地施工，需修建围堰，形成施工基坑。围堰设计时既要考虑不占压基坑施工区域，又要不占压原泄水通道，通过采用水下混凝土围堰实现这一目的。在实施中进行检查、总结，并会同业主、设计、监理共同进行评估、改进和补充。逐步形成了“水下混凝土施工工法”，以此指导后续工程施工。目前运用本工法已完成。。。。。。。。。项目2、工法特点22.1设计水上作业平台2.2设计水下组合大模板2.3混凝土配合比设计2.4水下施工流程3、适用范围本工法适用于必须水下施工的围堰、护岸工程。4、工艺原理水下混凝土用于修建围堰不仅解决了占压河道、工程量大工期紧等问题，且与陆地常规混凝土施工相比，可避免水下基础开挖，特别是对临近建筑物得水下开挖施工难题。水下混凝土施工的特点主要包括以下几个方面：（1）所有施工项目基本都处于水下施工，全凭潜水员施工经验摸索进行，对施工人员技能水平要求较高。（2）对混凝土稳定性要求高，水下混凝土是在与环境水隔离的条件下施工，为减少水的不利影响，保证浇筑过程不中断，混凝土要达到有足够的流动性、抵抗泌水性和抗分离等稳定性。（3）导管法入仓技术要求高，要根据混凝土的性能确定导管型号、导管平面布置、受料斗距离水面最低高度、首次下料方量、以及导管提升速度等参数。（4）混凝土质量难以全面控制，混凝土质量只能从原材料和混凝土拌制过程控制，浇筑过程无法直观的了解浇筑质量，特别是对抗渗要3求较高的结构。本工法依据水下混凝土施工特点结合以往水下混凝土施工经验，从水下混凝土施工工艺入手。较为系统的归纳总结了各项施工工艺的要点。5、施工工艺流程及操作要点5.1施工工艺流程施工准备淤泥开挖水上操作平台搭设组合大模板制作安装基岩面清理水下锚杆、插筋施工导管配置混凝土浇筑5.2施工准备5.2.1根据设计施工图以及现场地形的实际情况，布设施工控制点。水上控制点位采用浮标做标记，并将相应的点或线延伸引致陆路。施工准备阶段控制点主要用于控制开挖范围，组合模板安装时应从新测放，采用边定位边校核的方法。5.3淤泥开挖5.3.1淤泥开挖分水上部分开挖和水下部分开挖。...
