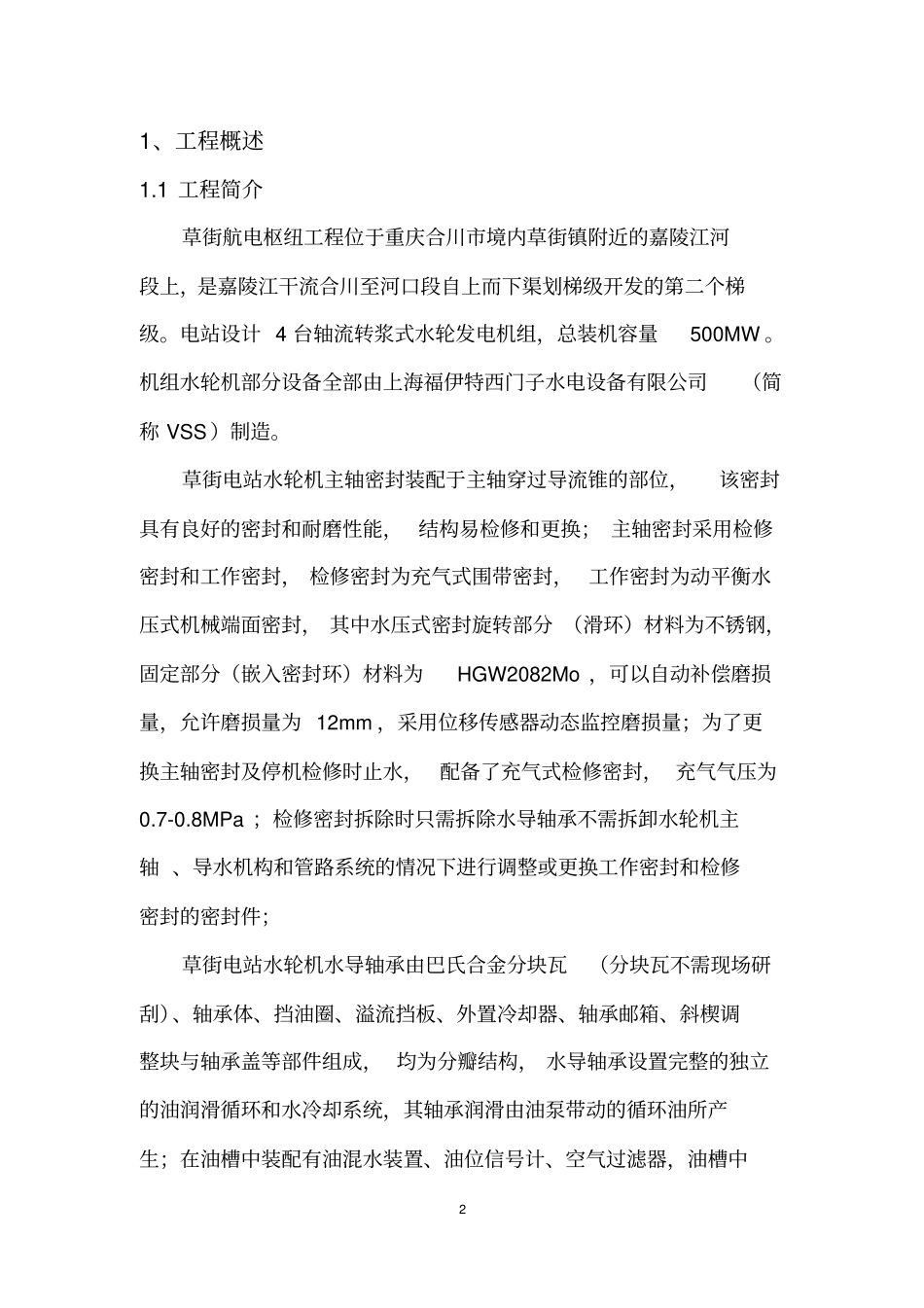

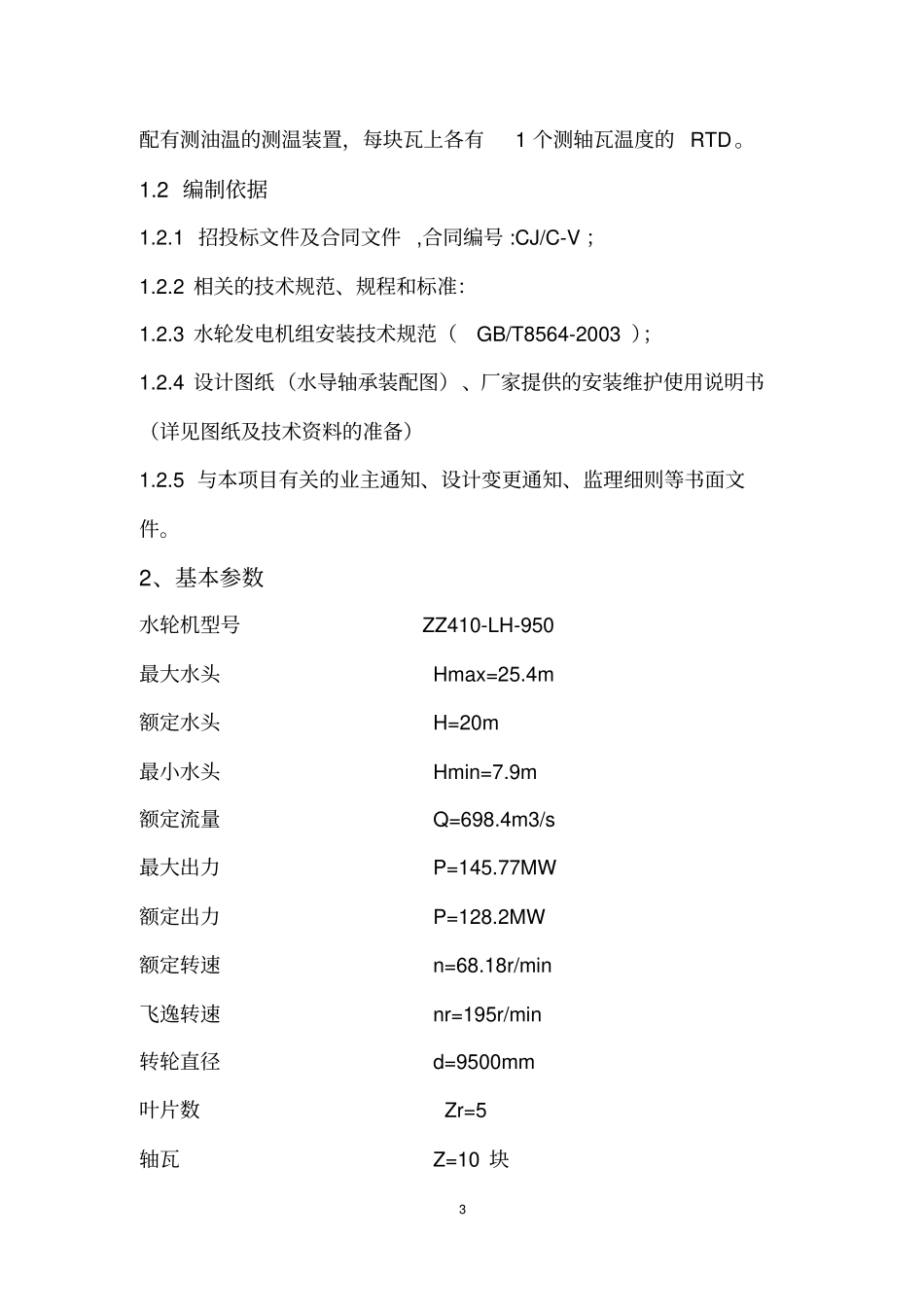

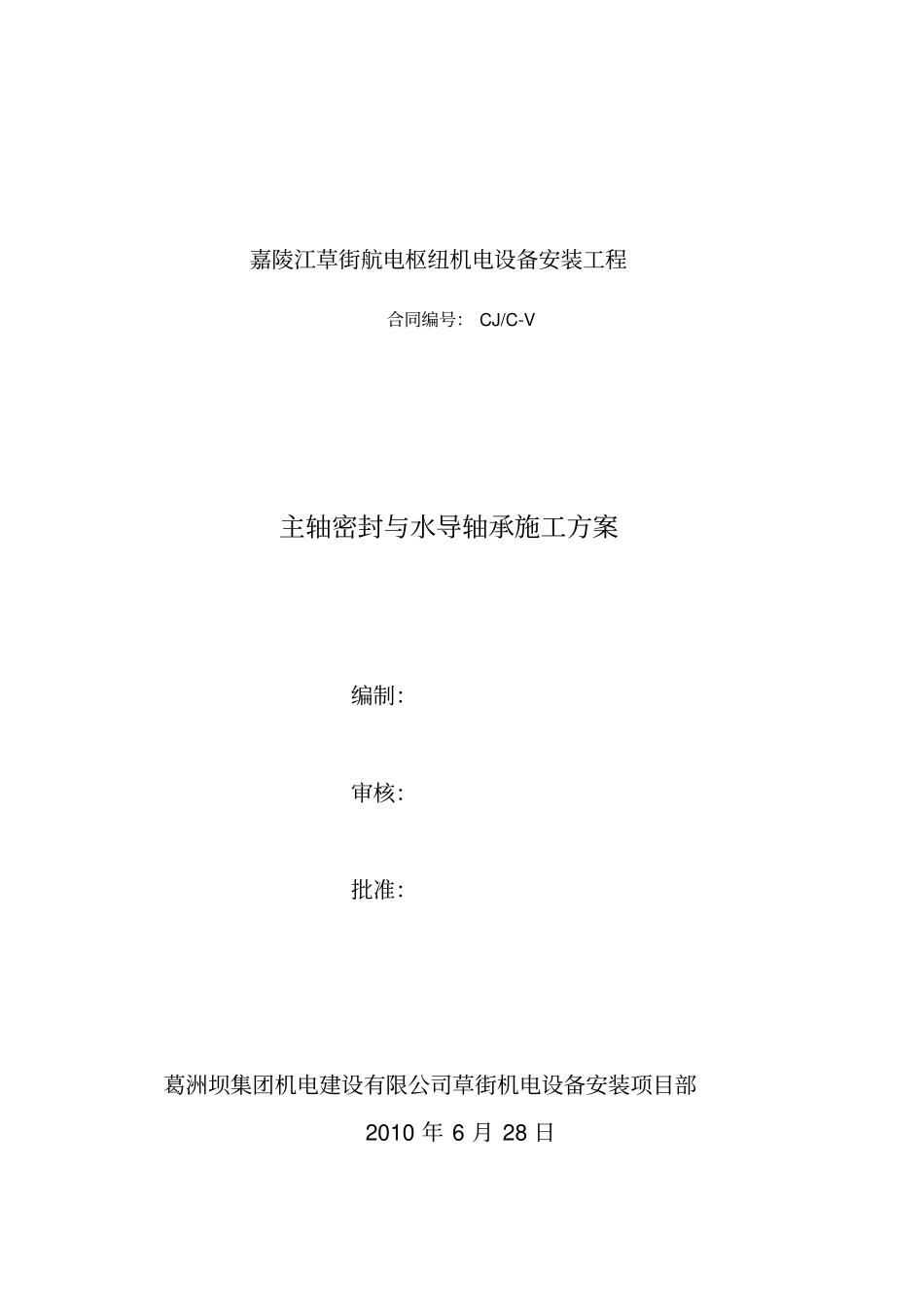

嘉陵江草街航电枢纽机电设备安装工程合同编号：CJ/C-V主轴密封与水导轴承施工方案编制：审核：批准：葛洲坝集团机电建设有限公司草街机电设备安装项目部2010年6月28日21、工程概述1.1工程简介草街航电枢纽工程位于重庆合川市境内草街镇附近的嘉陵江河段上，是嘉陵江干流合川至河口段自上而下渠划梯级开发的第二个梯级。电站设计4台轴流转浆式水轮发电机组，总装机容量500MW。机组水轮机部分设备全部由上海福伊特西门子水电设备有限公司（简称VSS）制造。草街电站水轮机主轴密封装配于主轴穿过导流锥的部位，该密封具有良好的密封和耐磨性能，结构易检修和更换；主轴密封采用检修密封和工作密封，检修密封为充气式围带密封，工作密封为动平衡水压式机械端面密封，其中水压式密封旋转部分（滑环）材料为不锈钢，固定部分（嵌入密封环）材料为HGW2082Mo，可以自动补偿磨损量，允许磨损量为12mm，采用位移传感器动态监控磨损量；为了更换主轴密封及停机检修时止水，配备了充气式检修密封，充气气压为0.7-0.8MPa；检修密封拆除时只需拆除水导轴承不需拆卸水轮机主轴、导水机构和管路系统的情况下进行调整或更换工作密封和检修密封的密封件；草街电站水轮机水导轴承由巴氏合金分块瓦（分块瓦不需现场研刮）、轴承体、挡油圈、溢流挡板、外置冷却器、轴承邮箱、斜楔调整块与轴承盖等部件组成，均为分瓣结构，水导轴承设置完整的独立的油润滑循环和水冷却系统，其轴承润滑由油泵带动的循环油所产生；在油槽中装配有油混水装置、油位信号计、空气过滤器，油槽中3配有测油温的测温装置，每块瓦上各有1个测轴瓦温度的RTD。1.2编制依据1.2.1招投标文件及合同文件,合同编号:CJ/C-V；1.2.2相关的技术规范、规程和标准：1.2.3水轮发电机组安装技术规范（GB/T8564-2003）；1.2.4设计图纸（水导轴承装配图）、厂家提供的安装维护使用说明书（详见图纸及技术资料的准备）1.2.5与本项目有关的业主通知、设计变更通知、监理细则等书面文件。2、基本参数水轮机型号ZZ410-LH-950最大水头Hmax=25.4m额定水头H=20m最小水头Hmin=7.9m额定流量Q=698.4m3/s最大出力P=145.77MW额定出力P=128.2MW额定转速n=68.18r/min飞逸转速nr=195r/min转轮直径d=9500mm叶片数Zr=5轴瓦Z=10块43.施工布置3.1.主轴密封施工布置在机组水轮机转轮与主轴、导流锥、内顶盖吊装到位后，将检修密封压环吊放在导流锥安装法兰上，再将滑环、莰入密封环、密封环按照不同的安装方位吊放在内顶盖内，将主轴密封中的密封室与支持环吊放在水导轴承座安装法兰面上。3.2.水导轴承施工布置在内顶盖与导流锥把合法兰面上架设一定强度的木方并形成堆放平台，将水导轴承油盆、水导轴承座、轴瓦托架、轴承盖吊放在此平台上。水导轴瓦根据正式安装顺序吊放在内顶盖中。3.3.资源配置及工期安排3.3.1.施工人员表3-1施工人员配置序号职责人数备注1安全管理人员12技术质检人员33测量人员14水轮机安装工45起重工16辅助工127其他28合计243.2.2.主要施工设备及工器具序号名称及规格数量备注15t导链4台22t导链4台531t导链4台4500mmφ50铜棒2根5500mmφ25铜棒2根6木方若干75t、10t千斤顶各4台88磅、18磅铁锤各2把9角向磨光机φ1252台105m钢卷尺4把11水平合相1台12精密水准仪及测量仪器1套13钢板尺1000mm2把14游标深度尺300mm1把15游标卡尺300mm1把16塞尺150mm、300mm、500mm各2把17百分表0.01mm（0～10mm）4块18磁力表座4套191#砂纸200张20金相砂纸100张21汽油100L22破布200Kg23白布100米24酒精1箱3.2.2.主轴密封与水导工期计划安排序号工序名称工期1检修密封安装及充气试1天2主轴密封1天3管路配置1天4瓦块托架、甩油环、水导油盆1天5水导轴承座安装及定位、水导冷却器管路1天6水导瓦安装及间隙调整1天67水导轴承盖及密封环1天8水导轴承及主轴密封自动化元件安装根据设备安装进度进行4．相关图纸和技术资料施工前技术人员必须认真仔细熟悉有关图纸资料，了解所装配产品的用途、构造、工作原理、各部件的作用、相互关系、联接方法及有关技术要求，并负责向施工人员进行详细技术交底。主轴密封施工使用相关图纸和技术文件：主轴密封（2442-002371）供水管（2442-00...
