水工建筑物观测规程讲解VIP免费

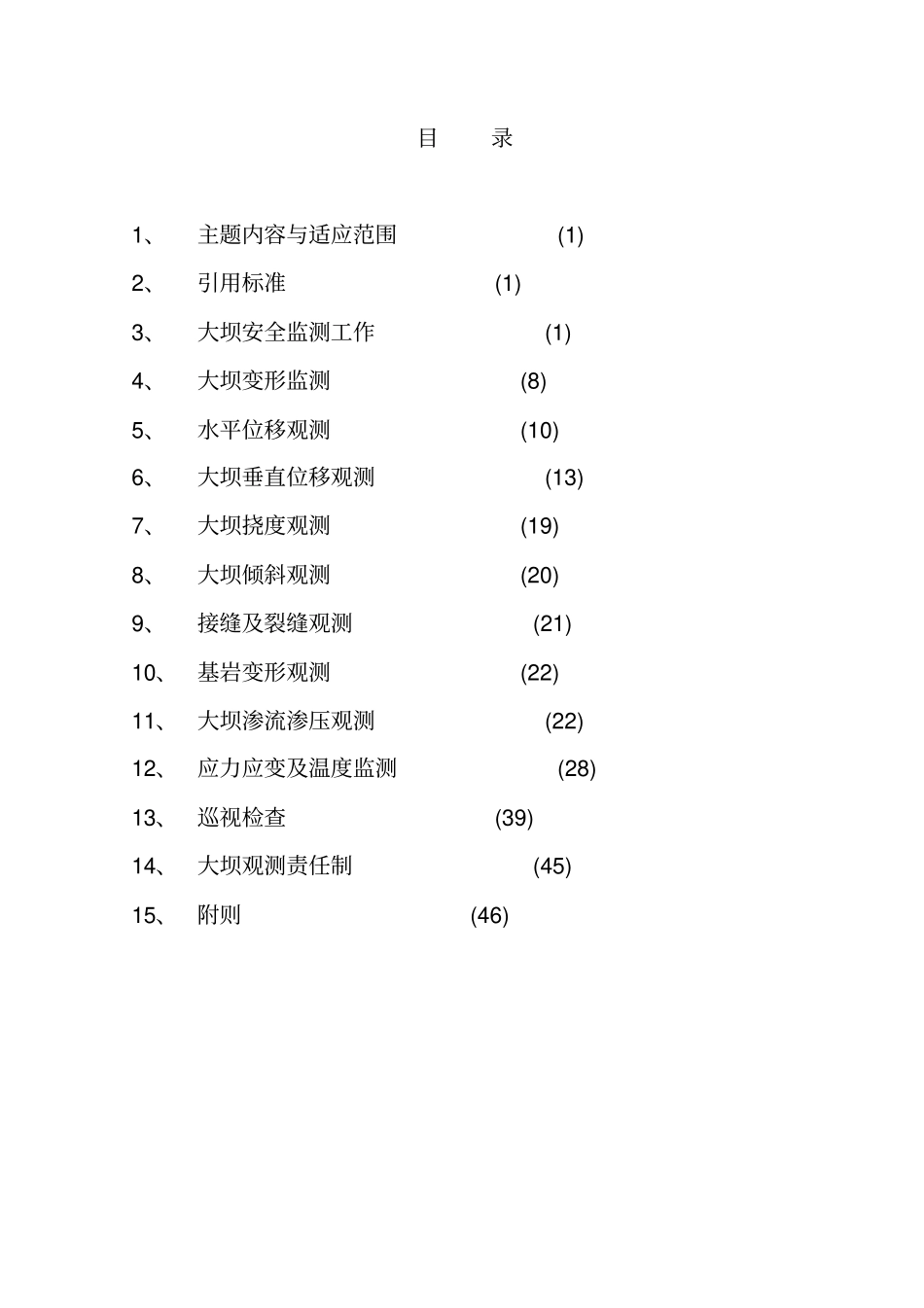

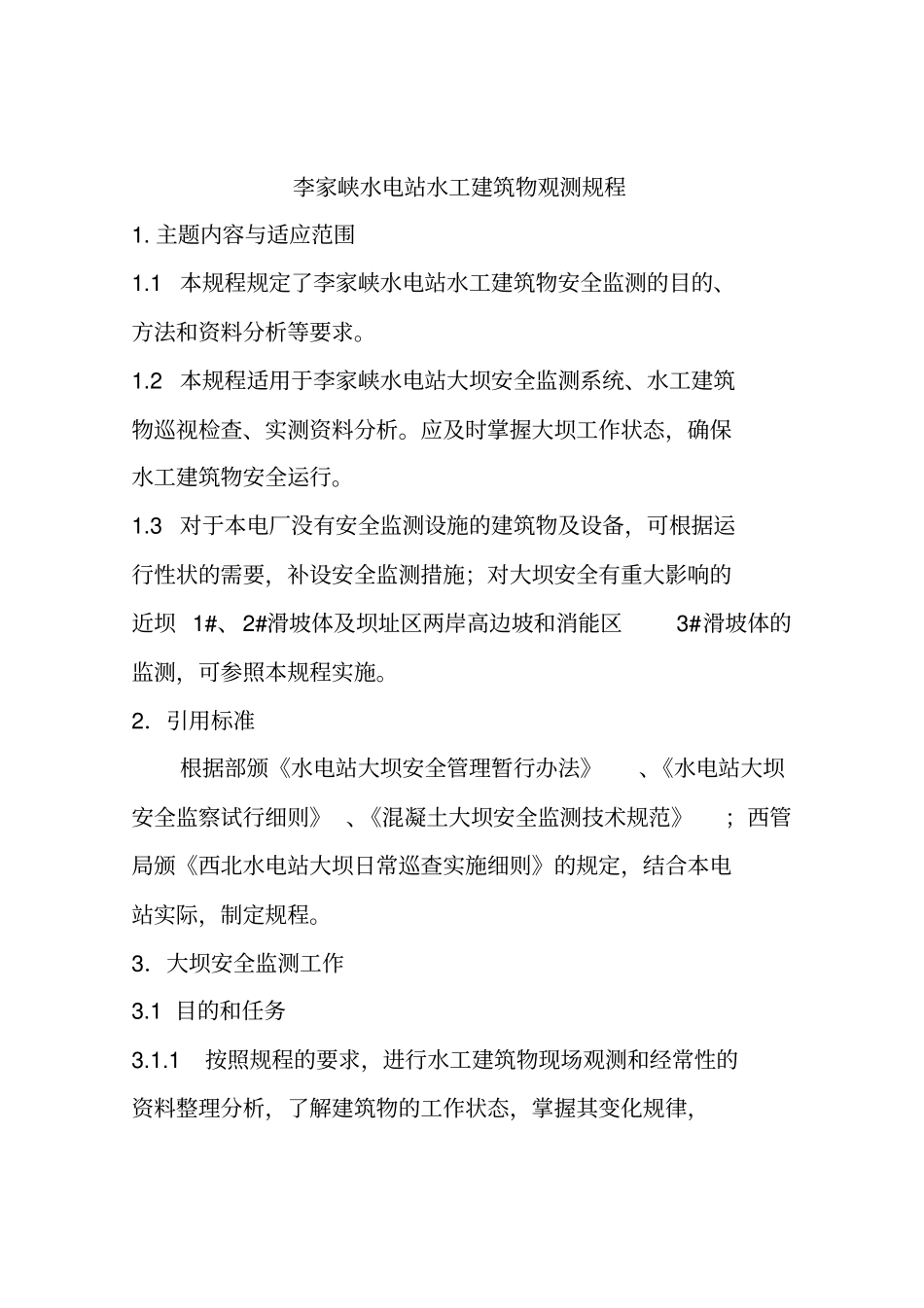

水工建筑物观测规程编写：周涛喻谦初审：马远华审核：王辉批准：目录1、主题内容与适应范围(1)2、引用标准(1)3、大坝安全监测工作(1)4、大坝变形监测(8)5、水平位移观测(10)6、大坝垂直位移观测(13)7、大坝挠度观测(19)8、大坝倾斜观测(20)9、接缝及裂缝观测(21)10、基岩变形观测(22)11、大坝渗流渗压观测(22)12、应力应变及温度监测(28)13、巡视检查(39)14、大坝观测责任制(45)15、附则(46)李家峡水电站水工建筑物观测规程1.主题内容与适应范围1.1本规程规定了李家峡水电站水工建筑物安全监测的目的、方法和资料分析等要求。1.2本规程适用于李家峡水电站大坝安全监测系统、水工建筑物巡视检查、实测资料分析。应及时掌握大坝工作状态，确保水工建筑物安全运行。1.3对于本电厂没有安全监测设施的建筑物及设备，可根据运行性状的需要，补设安全监测措施；对大坝安全有重大影响的近坝1#、2#滑坡体及坝址区两岸高边坡和消能区3#滑坡体的监测，可参照本规程实施。2．引用标准根据部颁《水电站大坝安全管理暂行办法》、《水电站大坝安全监察试行细则》、《混凝土大坝安全监测技术规范》；西管局颁《西北水电站大坝日常巡查实施细则》的规定，结合本电站实际，制定规程。3．大坝安全监测工作3.1目的和任务3.1.1按照规程的要求，进行水工建筑物现场观测和经常性的资料整理分析，了解建筑物的工作状态，掌握其变化规律，总结运行经验，为改善运行方式，制定检修计划，提供依据。3.1.2及时发现异常现象或工程隐患，以便采取补救措施，确保水工建筑物的安全运行。3.1.3通过对观测资料的整编、分析可验证设计，检验施工质量，为其他水利枢纽扭设计、施工、管理及科学研究积累资料，以提高坝工设计、施工及管理水平。3.2应遵循的基本原则3.2.1大坝安全监测应满足监控大坝运行安全、反馈设计信息、管理工作的要求，进行周期性的观测特殊情况（洪水、地震及其它特殊情况）下的加测。3.2.2按照规定项目对建筑物进行全面和重点观测，观测项目必须考虑到相互联系的要求，对有直接联系的原因量和效应量、效应量和效应量应做到同步观测，以满足资料计算分析的要求。3.2.3必须对建筑物进行系统的不间断地观测，全部观测工作应按规定时间和测次进行。观测设备、方法及测次在一定时间内不能随意改变。如不能按照规定测次进行观测时，观测人员应及时分析原因，进行处理，确保观测工作正常进行。3.2.4必须保证观测资料的真实性和可靠性，不得随意降低精度指标。3.2.5对观测资料应进行及时分析，发现异常及时上报处理。3.3观测项目及测次各观测项目的测次，一般应遵守以下规定，如遇地震、大洪水及其它异常情况，应在监测次。经过长期运行还可根据大坝鉴定意见，对测次作适当调整。3.3.1大坝水平位移观测3.3.1.1坝区基点检验网1次/年－1次/2年3.3.1.2坝体水平位移测点1次/旬－1次/月3.3.1.3正倒垂系统1次/旬－1次/月3.3.1.4挠度1次/旬－1次/月3.3.1.5变形缝1次/旬－1次/月3.3.2大坝垂直位移观测3.3.2.1坝下一等水准环线1次/年－1次/2年3.3.2.2建筑物基础沉陷测点1次/旬－1次/月3.3.2.3坝面沉陷测点1次/旬－1次/月3.3.2.4静力水准1次/旬－1次/月3.3.2.5倾斜1次/旬－1次/季3.3.3大坝基础扬压渗流观测3.3.3.1基础扬压力2次/旬－1次/旬3.3.3.2渗漏量1次/旬－1次/旬3.3.3.3绕坝渗流1次/旬－1次/月3.3.3.4水质分析1次/半年－1次/年3.3.4大坝内部埋设仪器观测3.3.4.1仪器种类温度计；钢筋计；钢板计；渗压计；应变计；测缝计；土压计；裂缝计；应变计（组）；无应力计；压应力计；基岩变位计；错动仪。3.3.4.2测次以上仪器均1次／旬－1次／月3.3.5强震观测3.3.6谷幅测点1次／旬－1次／月3.3.7水力学观测视泄水情况而定3.4巡视检查3.4.1巡视检查是工程安全监测的重要组成部分，目的在于全面了解工程运行性状，及时发现异常现象和隐患，确保大坝安全。3.4.2巡视检查分为日常巡查；年度详查；定期检查；特种检查四种，检查对象包括所有永久性水工建筑物，如挡水坝、泄水建筑物、主、副厂房，以及这些建筑物的基础和附属设施。所有滑坡体的巡视检查也在此列。3.5现场记录3.5.1现场观测读数应直接记入本中，不得追记和计...
