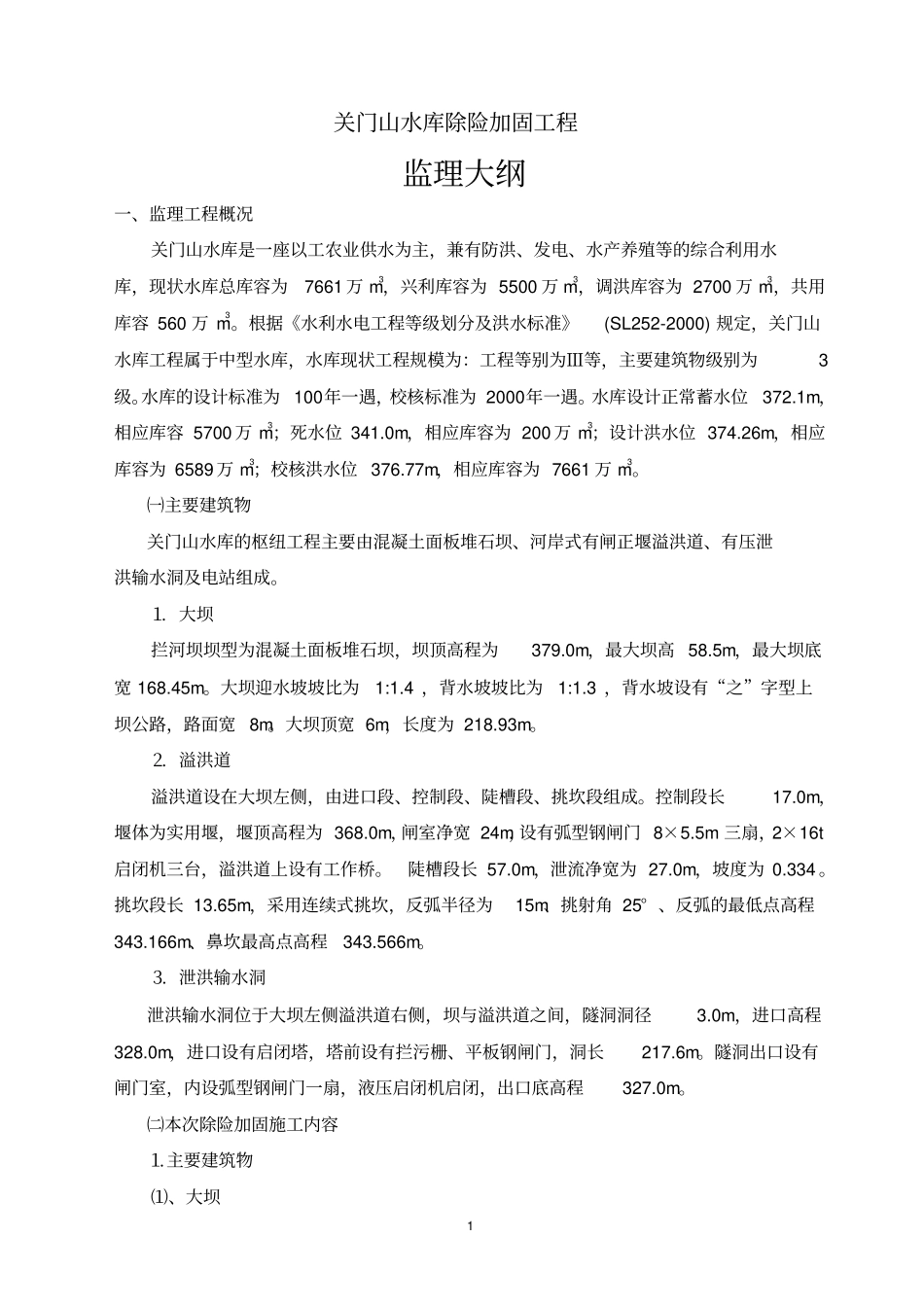

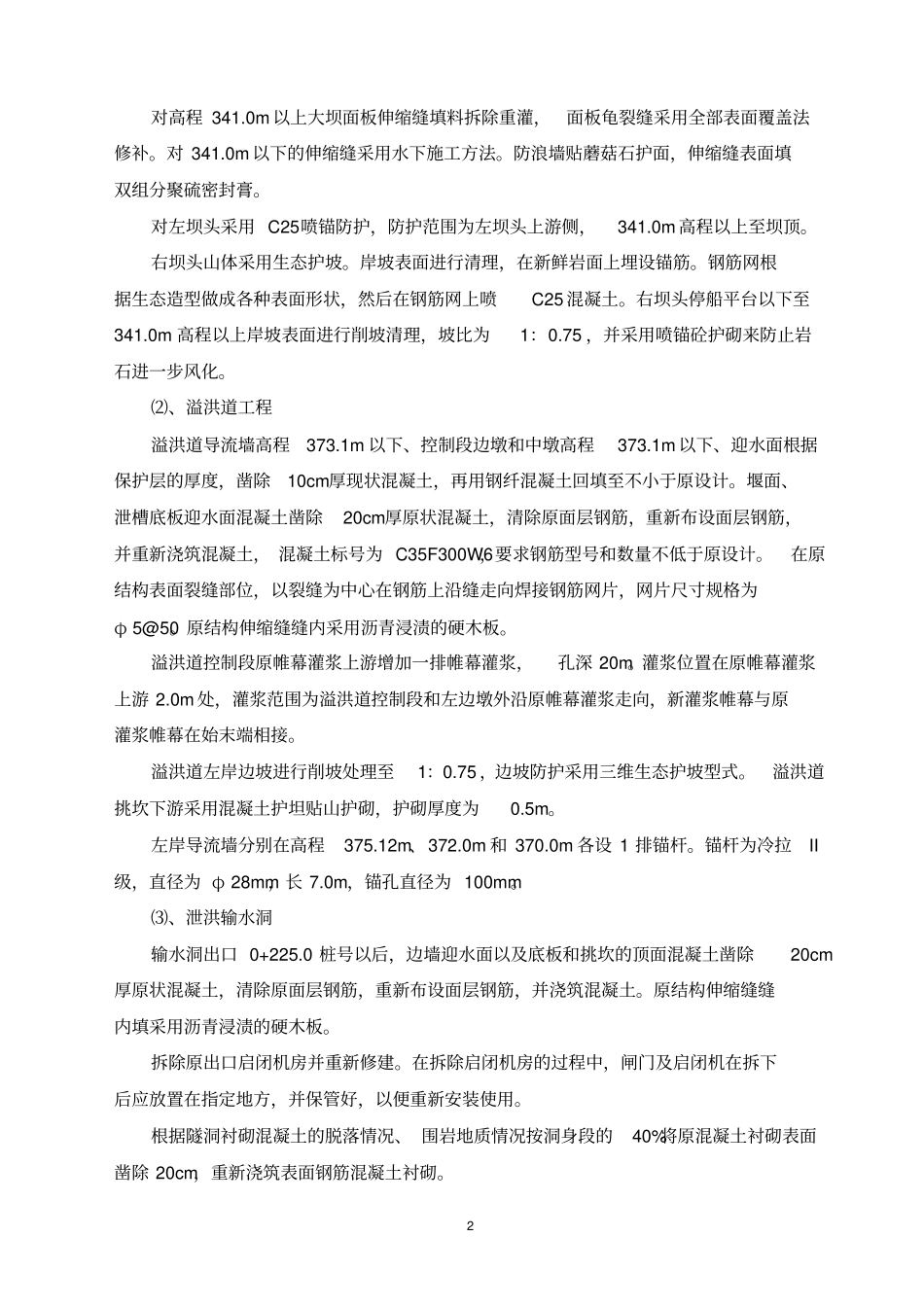

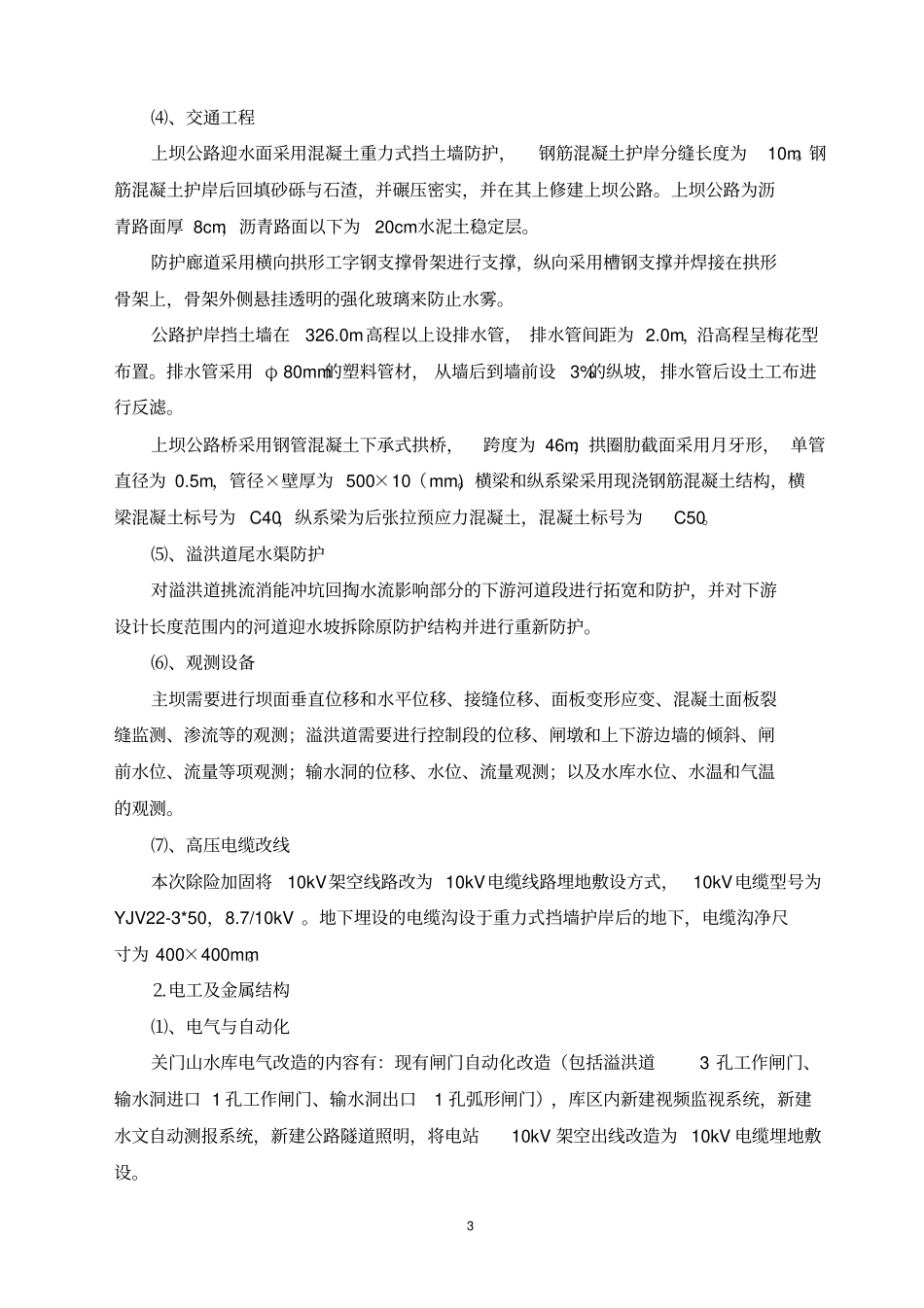

1关门山水库除险加固工程监理大纲一、监理工程概况关门山水库是一座以工农业供水为主，兼有防洪、发电、水产养殖等的综合利用水库，现状水库总库容为7661万m3，兴利库容为5500万m3，调洪库容为2700万m3，共用库容560万m3。根据《水利水电工程等级划分及洪水标准》(SL252-2000)规定，关门山水库工程属于中型水库，水库现状工程规模为：工程等别为Ⅲ等，主要建筑物级别为3级。水库的设计标准为100年一遇，校核标准为2000年一遇。水库设计正常蓄水位372.1m，相应库容5700万m3；死水位341.0m，相应库容为200万m3；设计洪水位374.26m，相应库容为6589万m3；校核洪水位376.77m，相应库容为7661万m3。㈠主要建筑物关门山水库的枢纽工程主要由混凝土面板堆石坝、河岸式有闸正堰溢洪道、有压泄洪输水洞及电站组成。⒈大坝拦河坝坝型为混凝土面板堆石坝，坝顶高程为379.0m，最大坝高58.5m，最大坝底宽168.45m。大坝迎水坡坡比为1:1.4，背水坡坡比为1:1.3，背水坡设有“之”字型上坝公路，路面宽8m。大坝顶宽6m，长度为218.93m。⒉溢洪道溢洪道设在大坝左侧，由进口段、控制段、陡槽段、挑坎段组成。控制段长17.0m，堰体为实用堰，堰顶高程为368.0m，闸室净宽24m，设有弧型钢闸门8×5.5m三扇，2×16t启闭机三台，溢洪道上设有工作桥。陡槽段长57.0m，泄流净宽为27.0m，坡度为0.334。挑坎段长13.65m，采用连续式挑坎，反弧半径为15m、挑射角25°、反弧的最低点高程343.166m、鼻坎最高点高程343.566m。⒊泄洪输水洞泄洪输水洞位于大坝左侧溢洪道右侧，坝与溢洪道之间，隧洞洞径3.0m，进口高程328.0m，进口设有启闭塔，塔前设有拦污栅、平板钢闸门，洞长217.6m。隧洞出口设有闸门室，内设弧型钢闸门一扇，液压启闭机启闭，出口底高程327.0m。㈡本次除险加固施工内容⒈主要建筑物⑴、大坝2对高程341.0m以上大坝面板伸缩缝填料拆除重灌，面板龟裂缝采用全部表面覆盖法修补。对341.0m以下的伸缩缝采用水下施工方法。防浪墙贴蘑菇石护面，伸缩缝表面填双组分聚硫密封膏。对左坝头采用C25喷锚防护，防护范围为左坝头上游侧，341.0m高程以上至坝顶。右坝头山体采用生态护坡。岸坡表面进行清理，在新鲜岩面上埋设锚筋。钢筋网根据生态造型做成各种表面形状，然后在钢筋网上喷C25混凝土。右坝头停船平台以下至341.0m高程以上岸坡表面进行削坡清理，坡比为1：0.75，并采用喷锚砼护砌来防止岩石进一步风化。⑵、溢洪道工程溢洪道导流墙高程373.1m以下、控制段边墩和中墩高程373.1m以下、迎水面根据保护层的厚度，凿除10cm厚现状混凝土，再用钢纤混凝土回填至不小于原设计。堰面、泄槽底板迎水面混凝土凿除20cm厚原状混凝土，清除原面层钢筋，重新布设面层钢筋，并重新浇筑混凝土，混凝土标号为C35F300W6，要求钢筋型号和数量不低于原设计。在原结构表面裂缝部位，以裂缝为中心在钢筋上沿缝走向焊接钢筋网片，网片尺寸规格为φ5@50。原结构伸缩缝缝内采用沥青浸渍的硬木板。溢洪道控制段原帷幕灌浆上游增加一排帷幕灌浆，孔深20m。灌浆位置在原帷幕灌浆上游2.0m处，灌浆范围为溢洪道控制段和左边墩外沿原帷幕灌浆走向，新灌浆帷幕与原灌浆帷幕在始末端相接。溢洪道左岸边坡进行削坡处理至1：0.75，边坡防护采用三维生态护坡型式。溢洪道挑坎下游采用混凝土护坦贴山护砌，护砌厚度为0.5m。左岸导流墙分别在高程375.12m、372.0m和370.0m各设1排锚杆。锚杆为冷拉II级，直径为φ28mm，长7.0m，锚孔直径为100mm。⑶、泄洪输水洞输水洞出口0+225.0桩号以后，边墙迎水面以及底板和挑坎的顶面混凝土凿除20cm厚原状混凝土，清除原面层钢筋，重新布设面层钢筋，并浇筑混凝土。原结构伸缩缝缝内填采用沥青浸渍的硬木板。拆除原出口启闭机房并重新修建。在拆除启闭机房的过程中，闸门及启闭机在拆下后应放置在指定地方，并保管好，以便重新安装使用。根据隧洞衬砌混凝土的脱落情况、围岩地质情况按洞身段的40%将原混凝土衬砌表面凿除20cm，重新浇筑表面钢筋混凝土衬砌。3⑷、交通工程上坝公路迎水面采用混凝土重力式挡土墙防护，钢筋混凝土护岸分缝长度为10m。钢筋混凝土护岸后回填砂砾与石渣，并碾压密实，并在其上修建...
