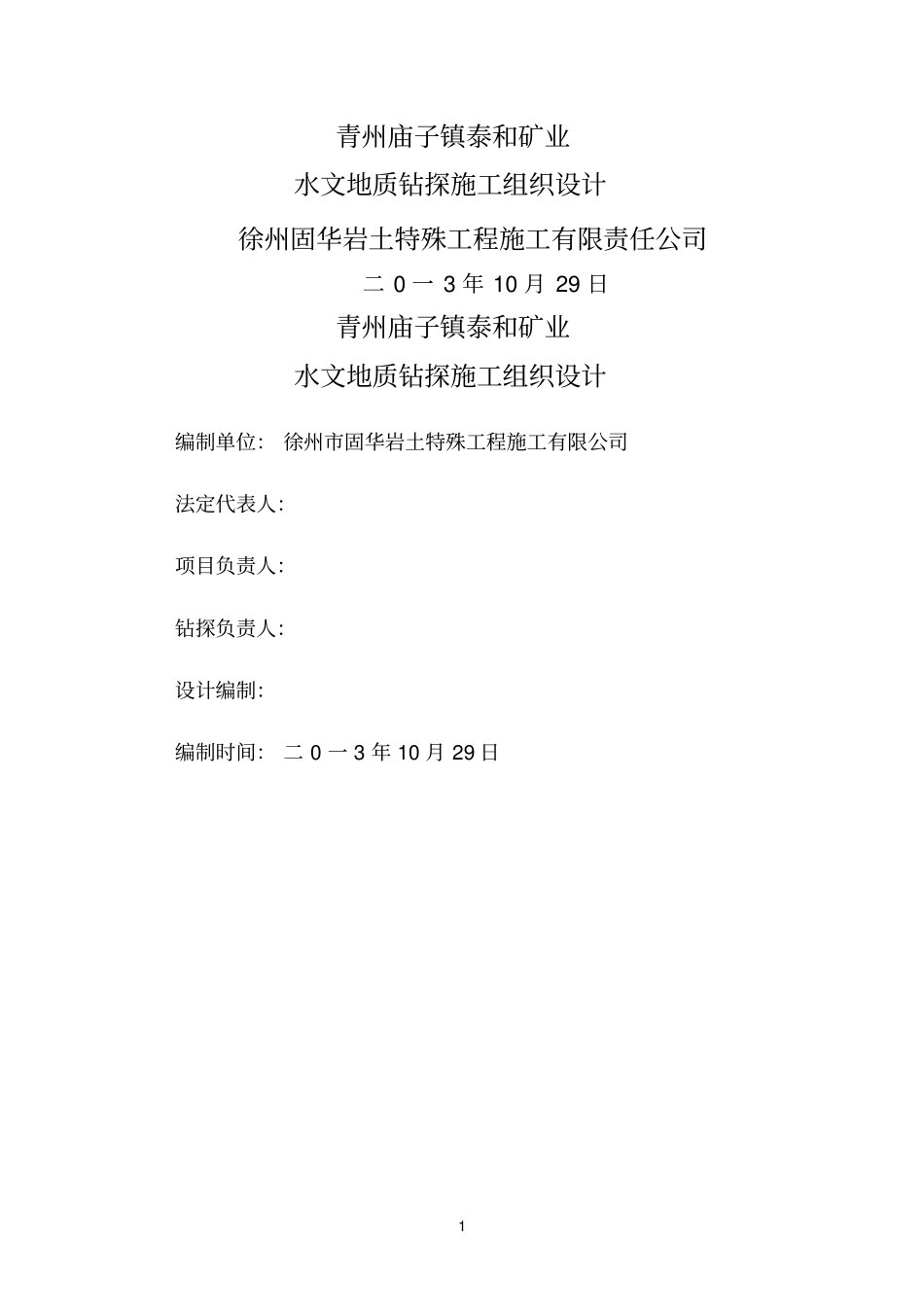

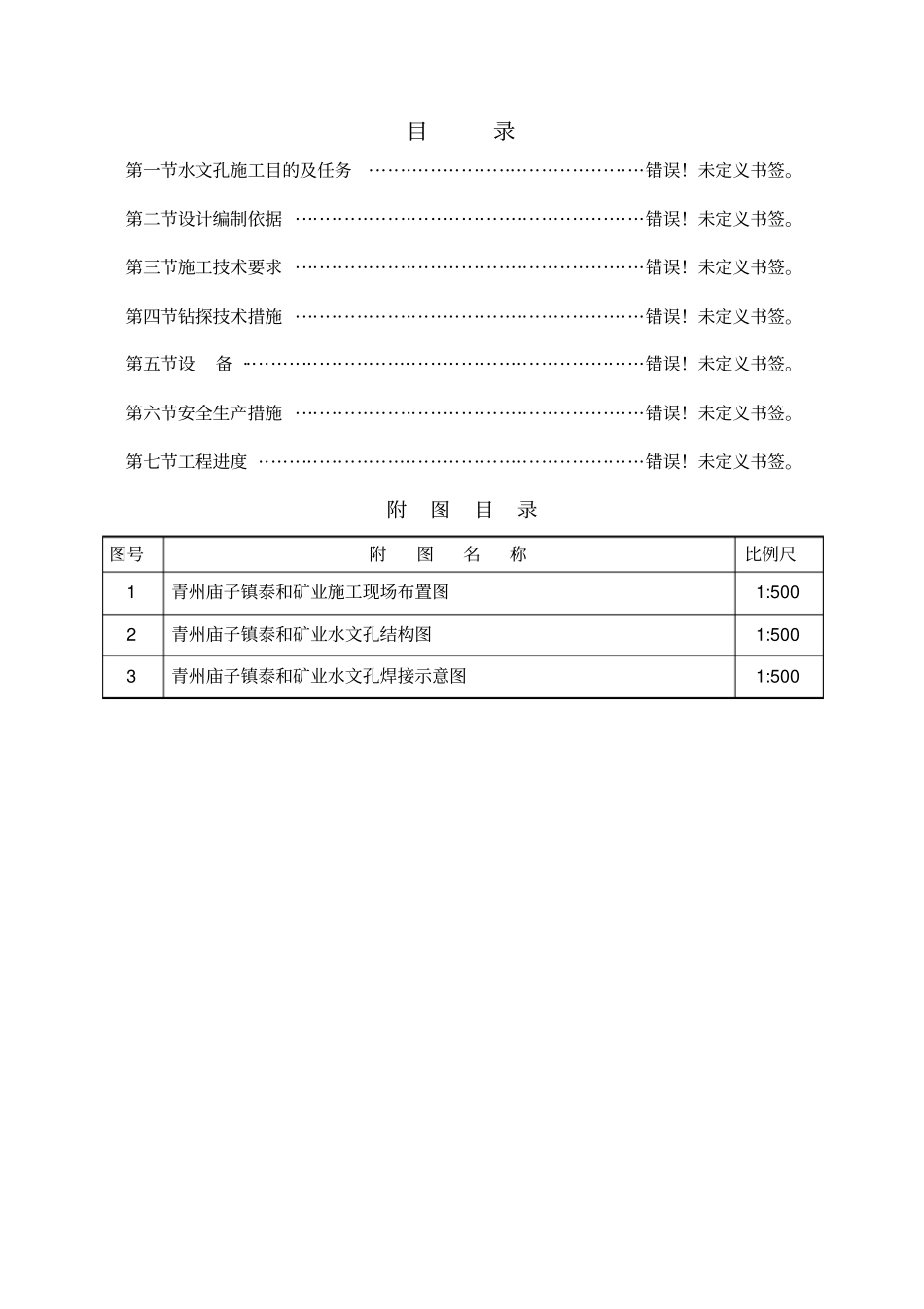

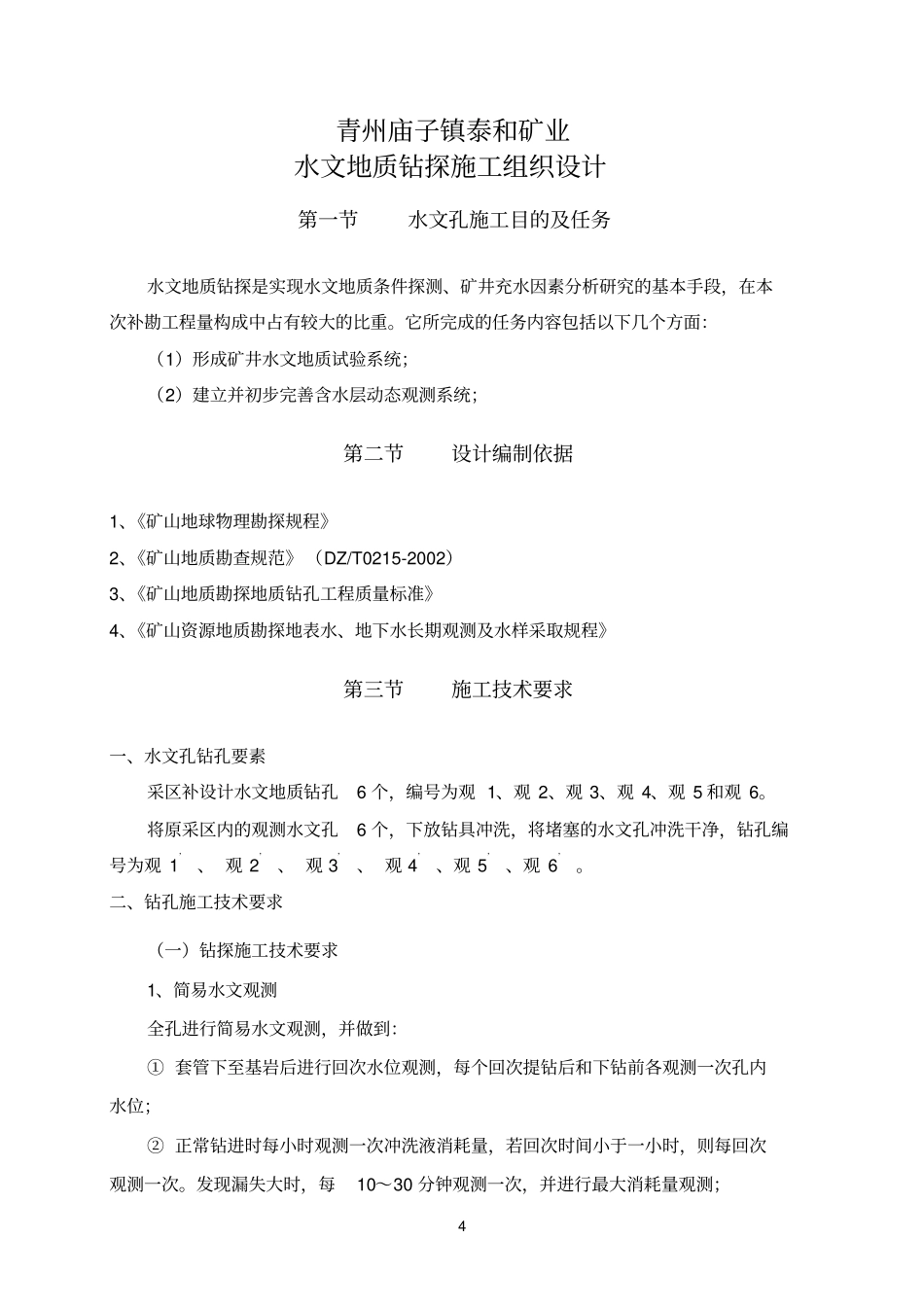

1青州庙子镇泰和矿业水文地质钻探施工组织设计徐州固华岩土特殊工程施工有限责任公司二0一3年10月29日青州庙子镇泰和矿业水文地质钻探施工组织设计编制单位：徐州市固华岩土特殊工程施工有限公司法定代表人：项目负责人：钻探负责人：设计编制：编制时间：二0一3年10月29日目录第一节水文孔施工目的及任务·············································错误！未定义书签。第二节设计编制依据·························································错误！未定义书签。第三节施工技术要求·························································错误！未定义书签。第四节钻探技术措施·························································错误！未定义书签。第五节设备··································································错误！未定义书签。第六节安全生产措施·························································错误！未定义书签。第七节工程进度·······························································错误！未定义书签。附图目录图号附图名称比例尺1青州庙子镇泰和矿业施工现场布置图1:5002青州庙子镇泰和矿业水文孔结构图1:5003青州庙子镇泰和矿业水文孔焊接示意图1:5004青州庙子镇泰和矿业水文地质钻探施工组织设计第一节水文孔施工目的及任务水文地质钻探是实现水文地质条件探测、矿井充水因素分析研究的基本手段，在本次补勘工程量构成中占有较大的比重。它所完成的任务内容包括以下几个方面：（1）形成矿井水文地质试验系统；（2）建立并初步完善含水层动态观测系统；第二节设计编制依据1、《矿山地球物理勘探规程》2、《矿山地质勘查规范》（DZ/T0215-2002）3、《矿山地质勘探地质钻孔工程质量标准》4、《矿山资源地质勘探地表水、地下水长期观测及水样采取规程》第三节施工技术要求一、水文孔钻孔要素采区补设计水文地质钻孔6个，编号为观1、观2、观3、观4、观5和观6。将原采区内的观测水文孔6个，下放钻具冲洗，将堵塞的水文孔冲洗干净，钻孔编号为观1’、观2’、观3’、观4’、观5’、观6’。二、钻孔施工技术要求（一）钻探施工技术要求1、简易水文观测全孔进行简易水文观测，并做到：①套管下至基岩后进行回次水位观测，每个回次提钻后和下钻前各观测一次孔内水位；②正常钻进时每小时观测一次冲洗液消耗量，若回次时间小于一小时，则每回次观测一次。发现漏失大时，每10～30分钟观测一次，并进行最大消耗量观测；5③在钻进过程中，如遇有严重漏水、掉块、塌孔、缩径等现象时，要准确记录其发生的层位和深度及最大漏水量等。2、孔斜要求观1、观2、观3、观4、观5、观6孔终孔孔斜不超过10。所有钻孔施工完毕后，要对孔底坐标进行精确定位。3、钻具丈量依据煤田地质勘探规范，孔深每百米、下套管、变径处、遇严重涌（漏）水等水文地质现象、终孔均需进行丈量钻具，并合理平差。特别要做好各主要标志层、漏浆层的丈量钻具工作。4、对钻孔冲洗液要求钻孔施工宜采用清水钻进，当地层破碎不能用清水钻进时，则必须采用泥浆钻进，钻孔结束下放水文观测管后，必须采取清水洗井方法，使泥浆排出，洗井要求以返回水澄清或不返回为止。5、原始记录各项原始记录必须使用钢笔或铅笔填写，做到填写及时、准确、齐全、清楚，并妥善保管，不得追记或写画与生产无关的内容。对写错的地方只准划改不准涂改，且划改不得超过三次。6、编录工作水文地质编录，就是将钻探过程中观测描述的现象、测量的数据和取得的实物，准确、完整、如实的进行整理、测算、编绘和记录工作，是水文地质钻探中最终、也是最重...
