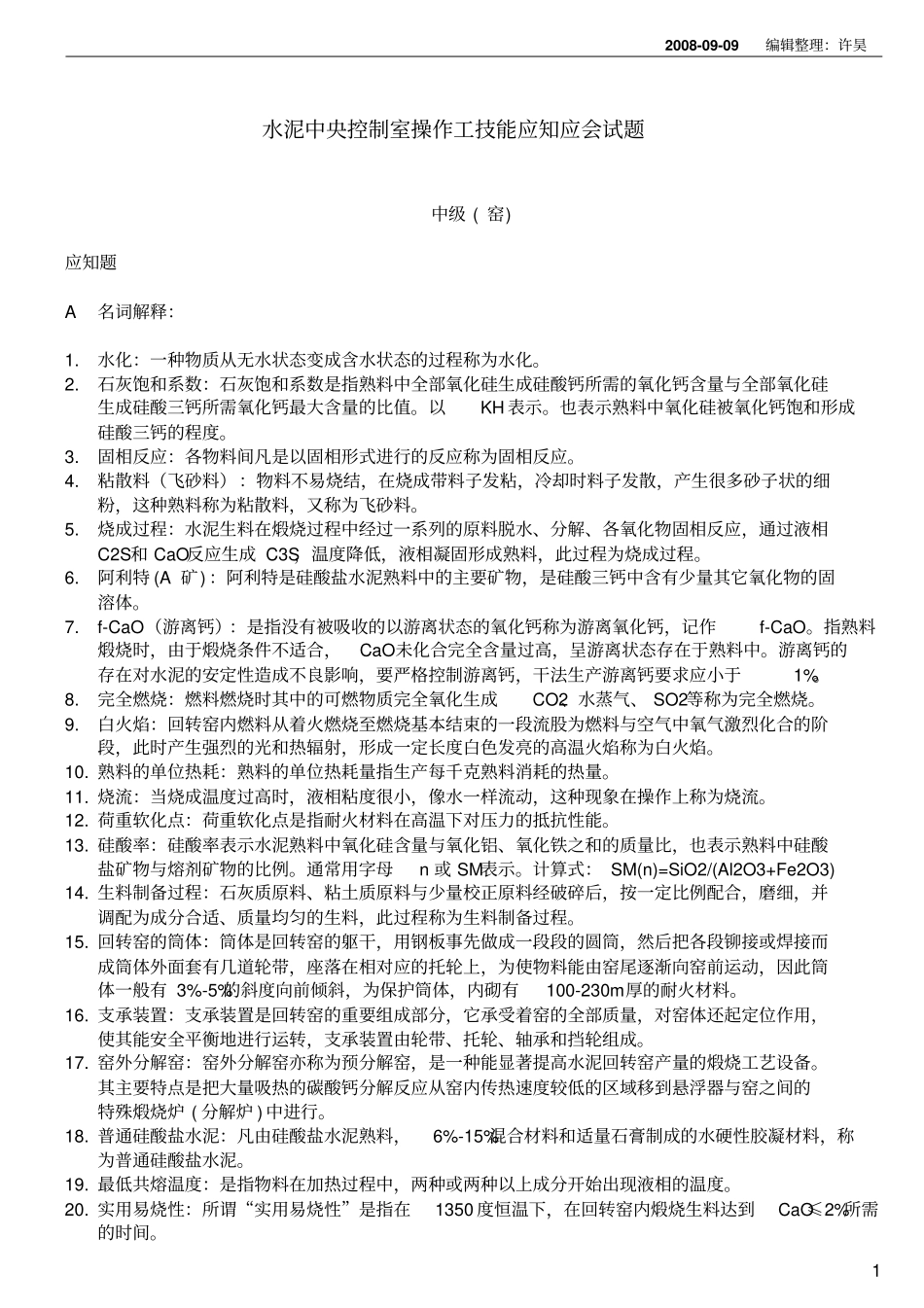

2008-09-09编辑整理：许昊1水泥中央控制室操作工技能应知应会试题中级(窑)应知题A名词解释：1.水化：一种物质从无水状态变成含水状态的过程称为水化。2.石灰饱和系数：石灰饱和系数是指熟料中全部氧化硅生成硅酸钙所需的氧化钙含量与全部氧化硅生成硅酸三钙所需氧化钙最大含量的比值。以KH表示。也表示熟料中氧化硅被氧化钙饱和形成硅酸三钙的程度。3.固相反应：各物料间凡是以固相形式进行的反应称为固相反应。4.粘散料（飞砂料）：物料不易烧结，在烧成带料子发粘，冷却时料子发散，产生很多砂子状的细粉，这种熟料称为粘散料，又称为飞砂料。5.烧成过程：水泥生料在煅烧过程中经过一系列的原料脱水、分解、各氧化物固相反应，通过液相C2S和CaO反应生成C3S，温度降低，液相凝固形成熟料，此过程为烧成过程。6.阿利特(A矿)：阿利特是硅酸盐水泥熟料中的主要矿物，是硅酸三钙中含有少量其它氧化物的固溶体。7.f-CaO（游离钙）：是指没有被吸收的以游离状态的氧化钙称为游离氧化钙，记作f-CaO。指熟料煅烧时，由于煅烧条件不适合，CaO未化合完全含量过高，呈游离状态存在于熟料中。游离钙的存在对水泥的安定性造成不良影响，要严格控制游离钙，干法生产游离钙要求应小于1%。8.完全燃烧：燃料燃烧时其中的可燃物质完全氧化生成CO2、水蒸气、SO2等称为完全燃烧。9.白火焰：回转窑内燃料从着火燃烧至燃烧基本结束的一段流股为燃料与空气中氧气激烈化合的阶段，此时产生强烈的光和热辐射，形成一定长度白色发亮的高温火焰称为白火焰。10.熟料的单位热耗：熟料的单位热耗量指生产每千克熟料消耗的热量。11.烧流：当烧成温度过高时，液相粘度很小，像水一样流动，这种现象在操作上称为烧流。12.荷重软化点：荷重软化点是指耐火材料在高温下对压力的抵抗性能。13.硅酸率：硅酸率表示水泥熟料中氧化硅含量与氧化铝、氧化铁之和的质量比，也表示熟料中硅酸盐矿物与熔剂矿物的比例。通常用字母n或SM表示。计算式：SM(n)=SiO2/(Al2O3+Fe2O3)14.生料制备过程：石灰质原料、粘土质原料与少量校正原料经破碎后，按一定比例配合，磨细，并调配为成分合适、质量均匀的生料，此过程称为生料制备过程。15.回转窑的筒体：筒体是回转窑的躯干，用钢板事先做成一段段的圆筒，然后把各段铆接或焊接而成筒体外面套有几道轮带，座落在相对应的托轮上，为使物料能由窑尾逐渐向窑前运动，因此筒体一般有3%-5%的斜度向前倾斜，为保护筒体，内砌有100-230m厚的耐火材料。16.支承装置：支承装置是回转窑的重要组成部分，它承受着窑的全部质量，对窑体还起定位作用，使其能安全平衡地进行运转，支承装置由轮带、托轮、轴承和挡轮组成。17.窑外分解窑：窑外分解窑亦称为预分解窑，是一种能显著提高水泥回转窑产量的煅烧工艺设备。其主要特点是把大量吸热的碳酸钙分解反应从窑内传热速度较低的区域移到悬浮器与窑之间的特殊煅烧炉(分解炉)中进行。18.普通硅酸盐水泥：凡由硅酸盐水泥熟料，6%-15%混合材料和适量石膏制成的水硬性胶凝材料，称为普通硅酸盐水泥。19.最低共熔温度：是指物料在加热过程中，两种或两种以上成分开始出现液相的温度。20.实用易烧性：所谓“实用易烧性”是指在1350度恒温下，在回转窑内煅烧生料达到CaO≤2%所需的时间。2008-09-09编辑整理：许昊221.硅酸盐水泥：凡由硅酸盐水泥熟料0%-5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥。代号：P.S。22.配料：根据水泥品种与具体的生产条件，确定所用原料的配合化，称为配料。23.水硬率：水硬率是指熟料中氧化钙与酸性氧化物之和的质量百分数的比值（CaO与SiO2、Al2O3和Fe2O3之和的比值），以HM或m表示。水硬率高，早期强度大煅烧热耗高，水化热也上升，抗腐蚀性下降。控制范围是1.7-2.3。24.干法生产：将原料先烘干或同时烘干与粉磨成生料粉，而后喂入干法窑内煅烧成熟料的过程。25.燃料：是指这样一大类物质，在达到一定温度后能够与氧进行激烈的氧化，并且发出大量热来。26.燃料热值：燃料热值是指单位质量的燃料完全燃烧后所发出的热量。27.短焰急烧：短焰急烧是指回转窑内火焰较短、高温集中的一种煅烧操作。28...
