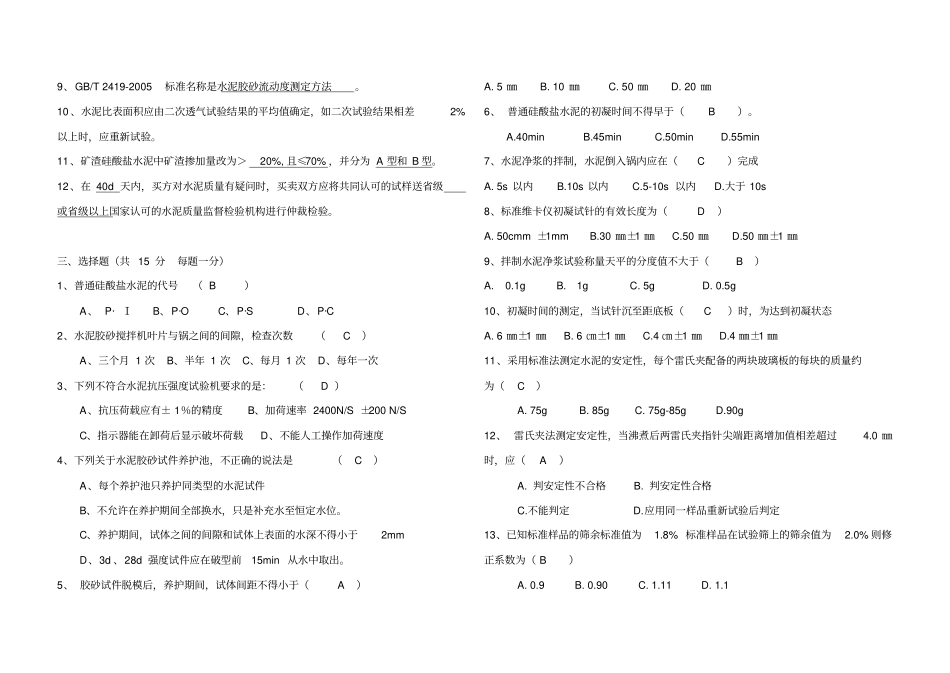

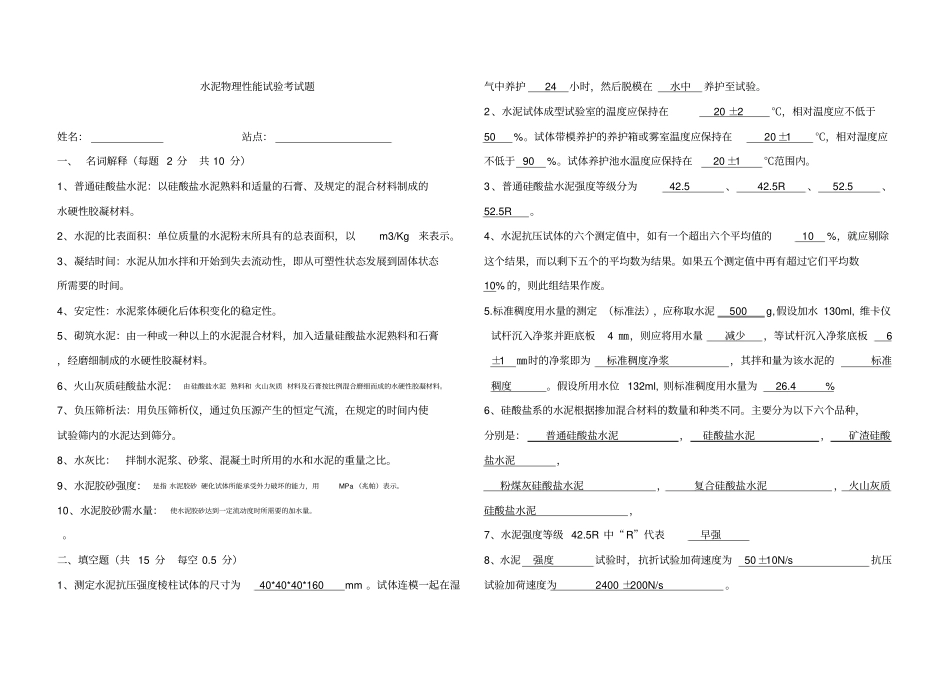

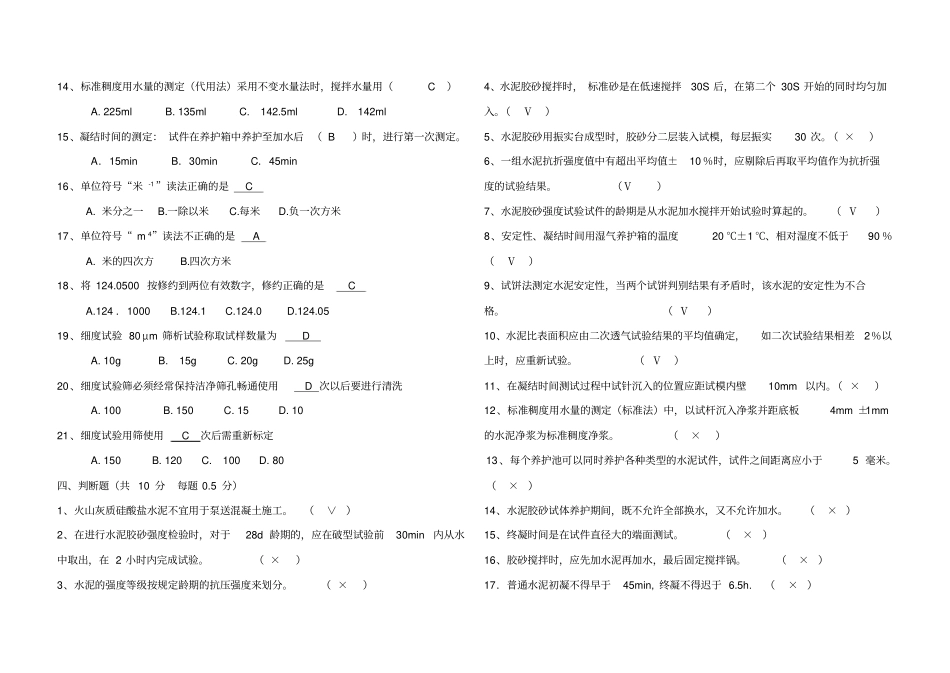

水泥物理性能试验考试题姓名：站点：一、名词解释（每题2分共10分）1、普通硅酸盐水泥：以硅酸盐水泥熟料和适量的石膏、及规定的混合材料制成的水硬性胶凝材料。2、水泥的比表面积：单位质量的水泥粉末所具有的总表面积，以m3/Kg来表示。3、凝结时间：水泥从加水拌和开始到失去流动性，即从可塑性状态发展到固体状态所需要的时间。4、安定性：水泥浆体硬化后体积变化的稳定性。5、砌筑水泥：由一种或一种以上的水泥混合材料，加入适量硅酸盐水泥熟料和石膏，经磨细制成的水硬性胶凝材料。6、火山灰质硅酸盐水泥：由硅酸盐水泥熟料和火山灰质材料及石膏按比例混合磨细而成的水硬性胶凝材料。7、负压筛析法：用负压筛析仪，通过负压源产生的恒定气流，在规定的时间内使试验筛内的水泥达到筛分。8、水灰比：拌制水泥浆、砂浆、混凝土时所用的水和水泥的重量之比。9、水泥胶砂强度：是指水泥胶砂硬化试体所能承受外力破坏的能力，用MPa（兆帕）表示。10、水泥胶砂需水量：使水泥胶砂达到一定流动度时所需要的加水量。。二、填空题（共15分每空0.5分）1、测定水泥抗压强度棱柱试体的尺寸为40*40*40*160mm。试体连模一起在湿气中养护24小时，然后脱模在水中养护至试验。2、水泥试体成型试验室的温度应保持在20±2℃，相对温度应不低于50%。试体带模养护的养护箱或雾室温度应保持在20±1℃，相对湿度应不低于90%。试体养护池水温度应保持在20±1℃范围内。3、普通硅酸盐水泥强度等级分为42.5、42.5R、52.5、52.5R。4、水泥抗压试体的六个测定值中，如有一个超出六个平均值的10%，就应剔除这个结果，而以剩下五个的平均数为结果。如果五个测定值中再有超过它们平均数10%的，则此组结果作废。5.标准稠度用水量的测定（标准法），应称取水泥500g,假设加水130ml,维卡仪试杆沉入净浆并距底板4㎜，则应将用水量减少，等试杆沉入净浆底板6±1㎜时的净浆即为标准稠度净浆，其拌和量为该水泥的标准稠度。假设所用水位132ml,则标准稠度用水量为26.4%6、硅酸盐系的水泥根据掺加混合材料的数量和种类不同。主要分为以下六个品种，分别是：普通硅酸盐水泥，硅酸盐水泥，矿渣硅酸盐水泥，粉煤灰硅酸盐水泥，复合硅酸盐水泥，火山灰质硅酸盐水泥，7、水泥强度等级42.5R中“R”代表早强8、水泥强度试验时，抗折试验加荷速度为50±10N/s抗压试验加荷速度为2400±200N/s。9、GB/T2419-2005标准名称是水泥胶砂流动度测定方法。10、水泥比表面积应由二次透气试验结果的平均值确定，如二次试验结果相差2%以上时，应重新试验。11、矿渣硅酸盐水泥中矿渣掺加量改为＞20%,且≤70%，并分为A型和B型。12、在40d天内，买方对水泥质量有疑问时，买卖双方应将共同认可的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。三、选择题（共15分每题一分）1、普通硅酸盐水泥的代号（B）A、P·ⅠB、P·OC、P·SD、P·C2、水泥胶砂搅拌机叶片与锅之间的间隙，检查次数（C）A、三个月1次B、半年1次C、每月1次D、每年一次3、下列不符合水泥抗压强度试验机要求的是：（D）A、抗压荷载应有±1％的精度B、加荷速率2400N/S±200N/SC、指示器能在卸荷后显示破坏荷载D、不能人工操作加荷速度4、下列关于水泥胶砂试件养护池，不正确的说法是（C）A、每个养护池只养护同类型的水泥试件B、不允许在养护期间全部换水，只是补充水至恒定水位。C、养护期间，试体之间的间隙和试体上表面的水深不得小于2mmD、3d、28d强度试件应在破型前15min从水中取出。5、胶砂试件脱模后，养护期间，试体间距不得小于（A）A.5㎜B.10㎜C.50㎜D.20㎜6、普通硅酸盐水泥的初凝时间不得早于（B）。A.40minB.45minC.50minD.55min7、水泥净浆的拌制，水泥倒入锅内应在（C）完成A.5s以内B.10s以内C.5-10s以内D.大于10s8、标准维卡仪初凝试针的有效长度为（D）A.50cmm±1mmB.30㎜±1㎜C.50㎜D.50㎜±1㎜9、拌制水泥净浆试验称量天平的分度值不大于（B）A.0.1gB.1gC.5gD.0.5g10、初凝时间的测定，当试针沉至距底板（C）时，为达到初凝状态A.6㎜±1㎜B.6㎝±1㎜C.4㎝±1㎜D.4㎜±1㎜11、采用标准法测定水泥的安定性，每个雷氏夹配备的两块玻璃板的每块...
