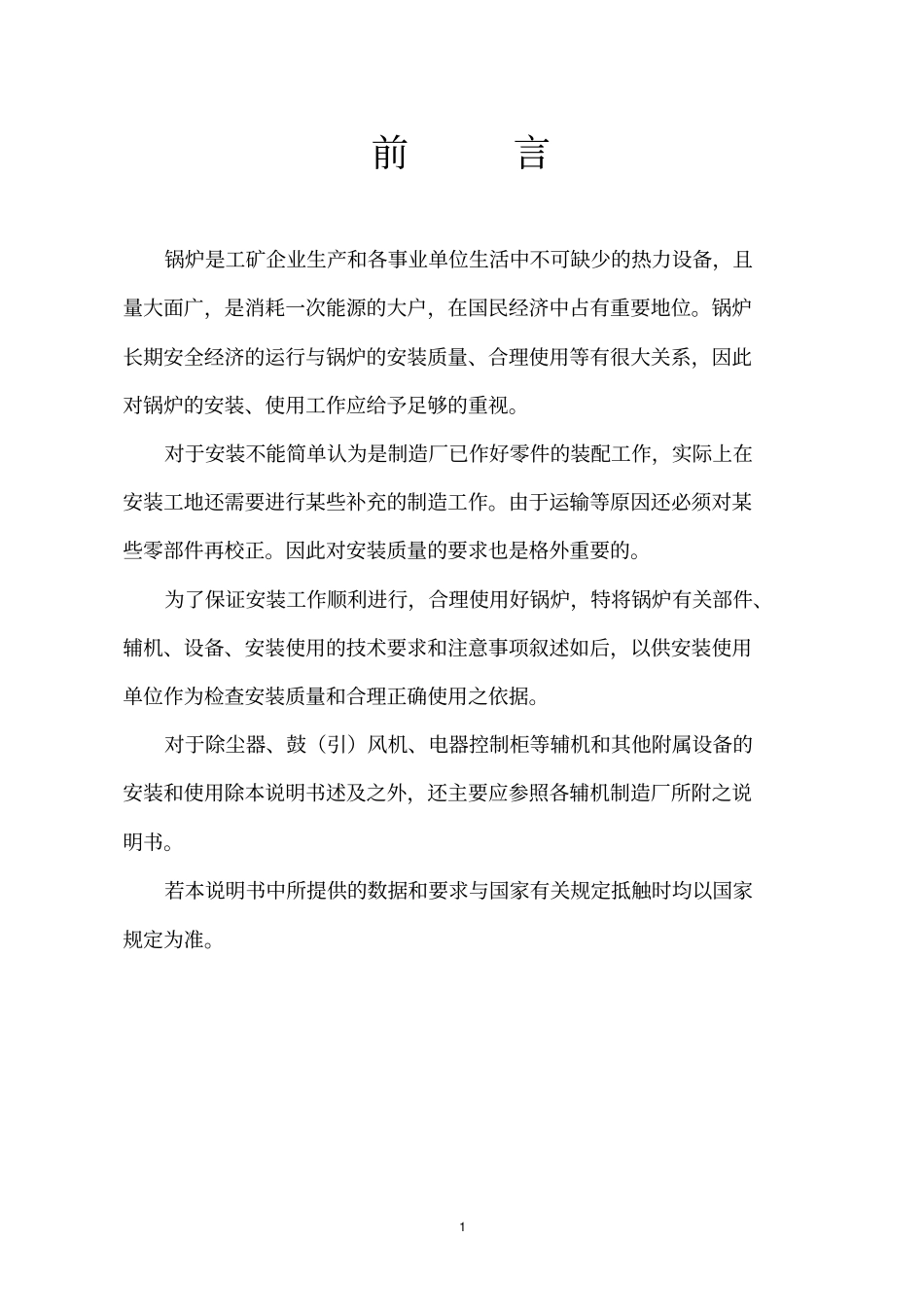

1前言锅炉是工矿企业生产和各事业单位生活中不可缺少的热力设备，且量大面广，是消耗一次能源的大户，在国民经济中占有重要地位。锅炉长期安全经济的运行与锅炉的安装质量、合理使用等有很大关系，因此对锅炉的安装、使用工作应给予足够的重视。对于安装不能简单认为是制造厂已作好零件的装配工作，实际上在安装工地还需要进行某些补充的制造工作。由于运输等原因还必须对某些零部件再校正。因此对安装质量的要求也是格外重要的。为了保证安装工作顺利进行，合理使用好锅炉，特将锅炉有关部件、辅机、设备、安装使用的技术要求和注意事项叙述如后，以供安装使用单位作为检查安装质量和合理正确使用之依据。对于除尘器、鼓（引）风机、电器控制柜等辅机和其他附属设备的安装和使用除本说明书述及之外，还主要应参照各辅机制造厂所附之说明书。若本说明书中所提供的数据和要求与国家有关规定抵触时均以国家规定为准。2一、操作说明锅炉使用应按照锅炉设计说明书中所设计燃料要求选择燃料。二、系统设计概况1、结构特点：该锅炉为组装水管蒸气锅炉，采用双锅筒纵置式的结构方式，除主要部件上下锅筒和对流管束在厂内组成外,其余部件均现场组装。烟风道、管道、仪表、阀门、出渣机等安装，经检验合格后，接通水电即可投入运行。锅炉的汽水系统流程：1、锅炉的汽水系统流程：软化水水箱水泵省煤器对流管区下锅筒对流管区上锅筒下降管集箱水冷壁管上锅筒主蒸汽阀2、烟气系统流程燃料自炉膛着火燃烧，燃烧后产生的烟气由炉膛经燃烬室进入对流段，由对流段进入省煤器，除尘器，然后由引风机抽引通过烟囱排向大气。3安装说明一、安装前的准备工作锅炉安装前的准备工作，关系到工程质量、进度和经济性。由于安装工作的复杂性，必须细致进行计划安排，编制各种措施、计划，做好各项准备工作。1、组织及人员的配备锅炉安装前必须合理地组织人力、物力，尽量采用交错、并行的流水作业，且各环工作均应有专人负责，司炉工必须参加，并配备管工、钳工、起重工、冷作工、电焊工及辅助工。2、组织有关人员学习资料组织有关人员学习《蒸汽锅炉安全技术监察规程》和有关技术文件、专业标准及安装使用说明书，熟悉锅炉图纸，了解和掌握安装要求、操作注意事项。3、确定安装地点3．1安装地点最好能接近用汽地点，目的在于缩短输汽管路，减少管路散热损失，降低基本建设费用。3．2给水和排水方便。3．3燃料和灰渣的存放与运输方便。3．4锅炉在安装运行时畅通。3．5锅炉房的布置应符合国家《蒸汽锅炉安全技术监察规程》第八章“锅炉房”的规定即光线充足，通风良好，地面不易积水。便于操4作、检修和运行，锅炉四周要有足够的空间，并具有必要的降温、防冻、防震（1-7级）和防腐等措施。4、地基准备锅炉装配前，应将地基按地基基础施工图所要求尺寸和规定，先行施工和预制好。5、设备验收a、锅炉运到后，按我厂提供的清单，对零部件进行清点验收，根据锅炉安装图，复核设备的完整性，检查锅炉大件譬如炉内墙体在运输途中是否有损坏变形等情况，并一一作好详细记录，以便安装时进行修正。b、锅炉大件在卸车时，可在底座两侧铁板下放置8-10根管子，用钢丝绳拉动，让锅炉的大件在滚动的管子上缓缓移动，应注意安放钢丝绳的位置，不可损坏锅炉大件任何部分。c、锅炉大件如需起吊，其起重设备能力不小于锅炉大件的自重，并需利用炉顶的吊耳进行起吊，或用千斤顶在底座两侧铁板下缓缓起吊，切勿在任何其他位置上起吊。6、材料和工具的准备安装前应先根据各部件图纸上要求用户自理的材料，配件及安装所需的工具，采购制造和准备齐全，以便安装顺利进行。二、锅炉本体的安装锅炉本体搬运到安装地点后，应先校核锅炉中心线和轮廓线，是否5与地基上划出的锅炉中心线和轮廓线符合，然后检查底座和地基的接触是否良好，如有空隙，则应加以垫铁，锅炉安装就位后，应有一定的倾斜度，即锅筒轴向中心线前端应高出25mm，以利于排污。锅炉本体在二条墙脚上就位后，用水平尺校核炉排面左右侧是否保持水平，允许倾斜不大于5mm，否则应将低的一侧用铁片（块）垫高。三、平台扶梯的安装锅炉本件安装就位后，一般即应安装平台扶梯...
