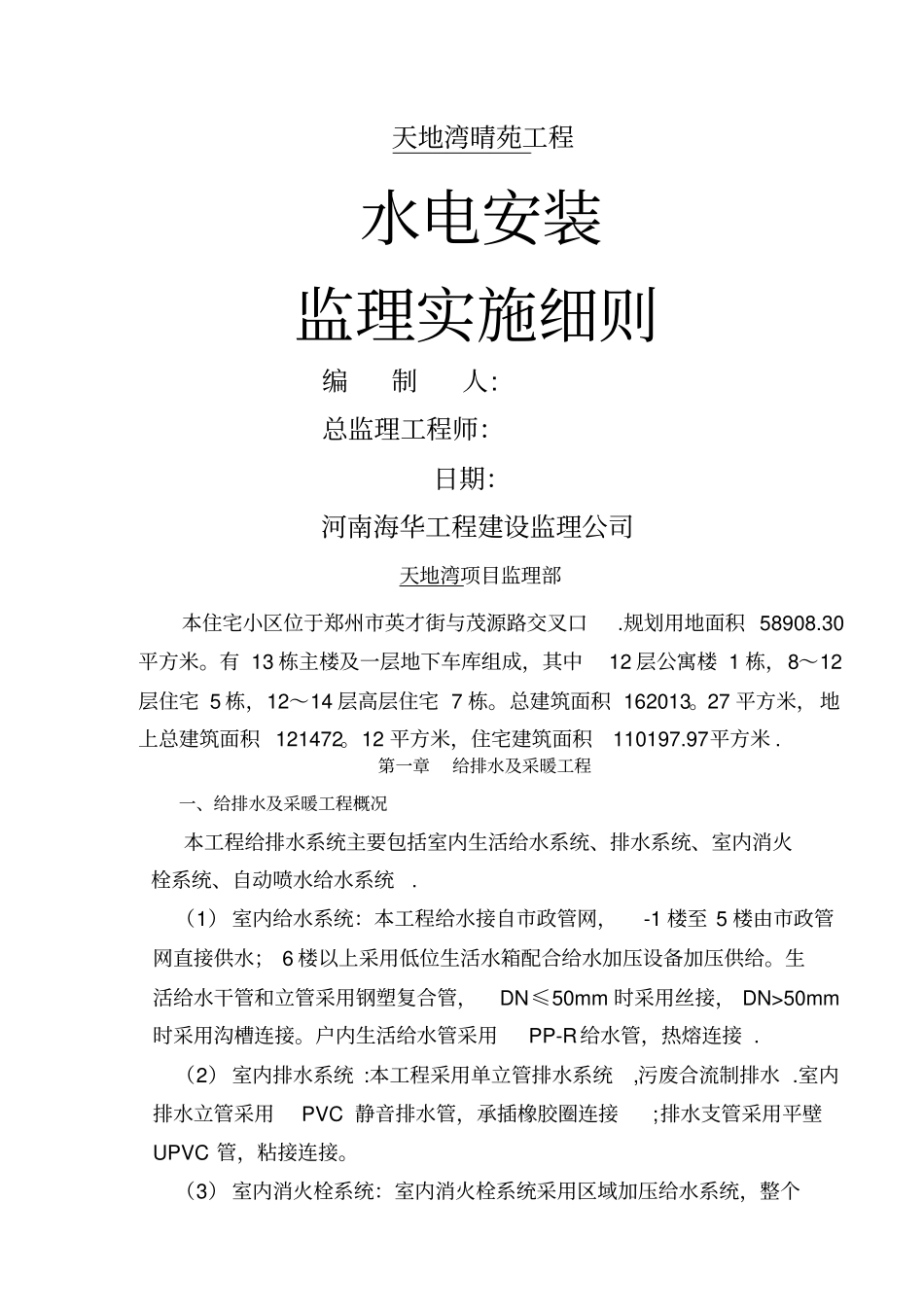

天地湾晴苑工程水电安装监理实施细则编制人:总监理工程师：日期：河南海华工程建设监理公司天地湾项目监理部本住宅小区位于郑州市英才街与茂源路交叉口.规划用地面积58908.30平方米。有13栋主楼及一层地下车库组成，其中12层公寓楼1栋，8～12层住宅5栋，12～14层高层住宅7栋。总建筑面积162013。27平方米，地上总建筑面积121472。12平方米，住宅建筑面积110197.97平方米.第一章给排水及采暖工程一、给排水及采暖工程概况本工程给排水系统主要包括室内生活给水系统、排水系统、室内消火栓系统、自动喷水给水系统.（1）室内给水系统：本工程给水接自市政管网，-1楼至5楼由市政管网直接供水；6楼以上采用低位生活水箱配合给水加压设备加压供给。生活给水干管和立管采用钢塑复合管，DN≤50mm时采用丝接，DN>50mm时采用沟槽连接。户内生活给水管采用PP-R给水管，热熔连接.（2）室内排水系统:本工程采用单立管排水系统,污废合流制排水.室内排水立管采用PVC静音排水管，承插橡胶圈连接;排水支管采用平壁UPVC管，粘接连接。（3）室内消火栓系统：室内消火栓系统采用区域加压给水系统，整个1小区按一次火灾考虑,公用消防设备。室内消防给水来自设于地下一层消防水泵房内的消防泵，消防泵一用一备。室内消火栓系统采用镀锌钢管,DN<80mm时丝接连接;DN≥80mm时采用沟槽连接。阀门及需拆卸部位采用法兰连接。（4）采暖系统：按单位工程每个单元分为一个系统，户内外明装管道采用镀锌钢管，户外明装管道使用40mm厚的玻璃棉管壳保温；埋地管道采用PP-R塑铝稳定复合管。二、给排水及采暖工程质量监理工作流程：按技术填写各栏目,并须附上:施工组织设计、施工方案;工人、技术人员数量；机械品种、数量；承包人、分包人资质证件。熟悉图纸，与土建图纸对照，检查有无矛盾。监理工程师填写开工申请承包人审核内容包括：承包人、分包人资质证件。有关工种操作人员的上岗书。施工组织设计、施工方案等.审核开工申请监理工程师按设计要求验收施工材料或器材，必要时作材料试验监理工程师承包人修改完善检查器材规格、型号与设计是否相符,质保文件是否齐全，外观有无质量问题.现场验收制作的零部件、预埋件及隐蔽工程监理工程师检查零部件制作和隐蔽工程是否符合设计要求。制作零部件、预埋件及隐蔽工程承包人退换返工签认零部件制作质量验收单或隐蔽工程验收单监理工程师设备开箱检查内容:型号规格是否与设计相符；外观是否完好无损；零配件是否齐全等。安装现场验收内容:设备基础、管道、孔洞、预埋件等的坐标位置、标高、大小等.部件及设备安装设备开箱验收甲方、乙方、监理工程师安装现场验收(土建安装中间交接验收）乙方、监理工程师甲方解决（甲方订货)乙方解决（乙方订货）通知整改安部件及设备安装乙方检查部件及设备安装质量是否符合设计和施工规范要求。安部件及设备安装质量验收监理工程师返工安签认安装质量验收单监理工程师不同意审核结果验收结果验收结果同意不合格合格验收结果不合格不合格合格验收结果不合格合格（续上页）同意合格2三、监理工作的方法及措施（一）室内给水系统安装1、质量标准（1）主控项目①室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试压力均为工作压力的1.5倍,但不得小于0。6Mpa。检验方法：金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于0.02Mpa，然后降到工作压力进行检查,应不渗不漏；塑料管给水系统在试验压力下稳压1h,压力降不得超过0。03Mpa,同时检查各连接处不得渗漏。②给水系统交付使用前必须进行通水试验并做好记录。检验方法：观察和开启阀门、水嘴等放水.③生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。检验方法：检查有关部门提供的检测报告。④室内直埋给水管道（塑料管除外）应作防腐处理。埋地管道防腐层材质和结构系统强度、严密性、真空度等试验及敏感件试验，电气耐压试验等乙方现场检查或复测监理工程师检查试验结果是否符合设计和施工规范要求。整改签认试(耐）压报告单监理工程师系统单机无负荷试车乙方检查试车测试结果是...
