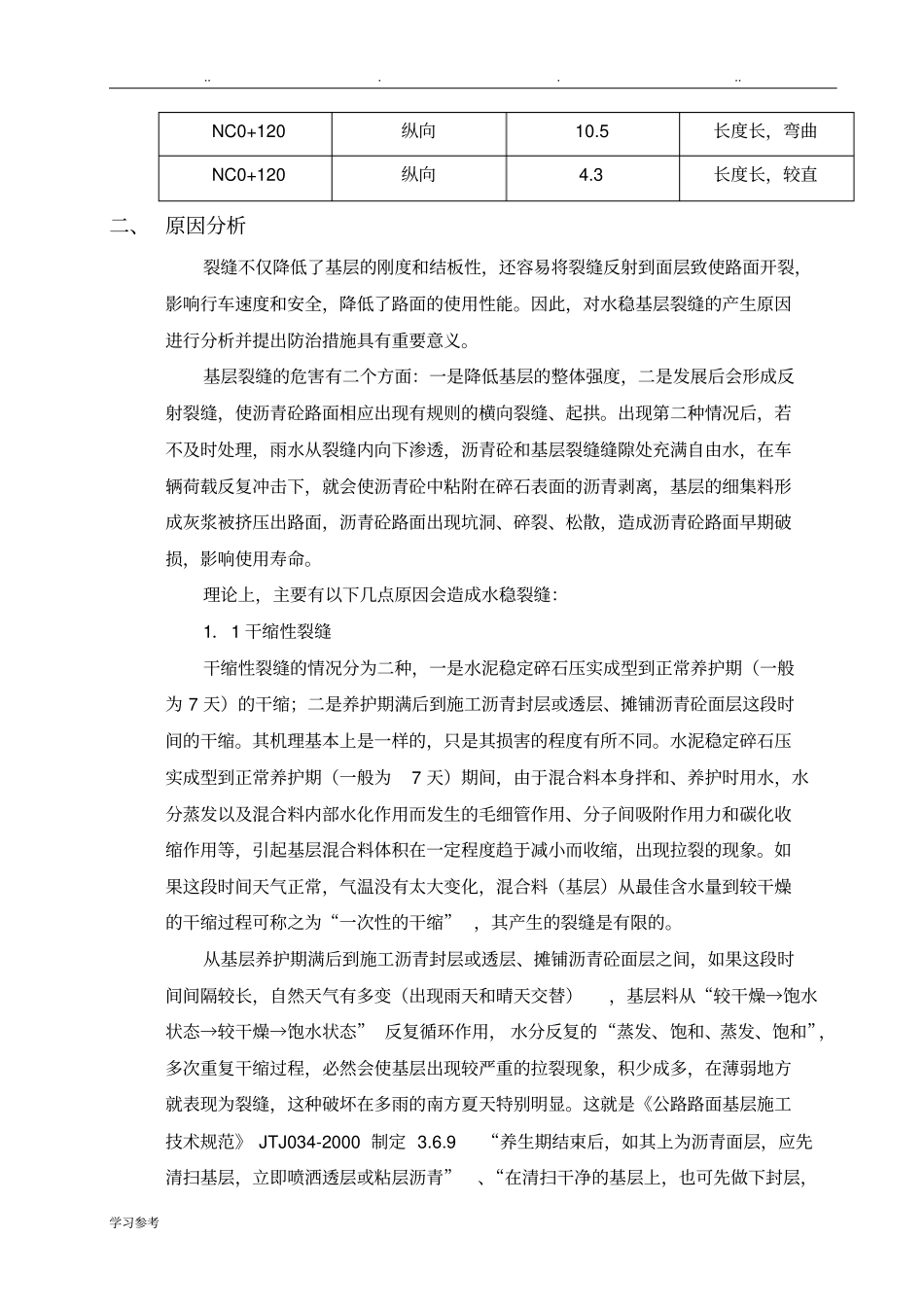

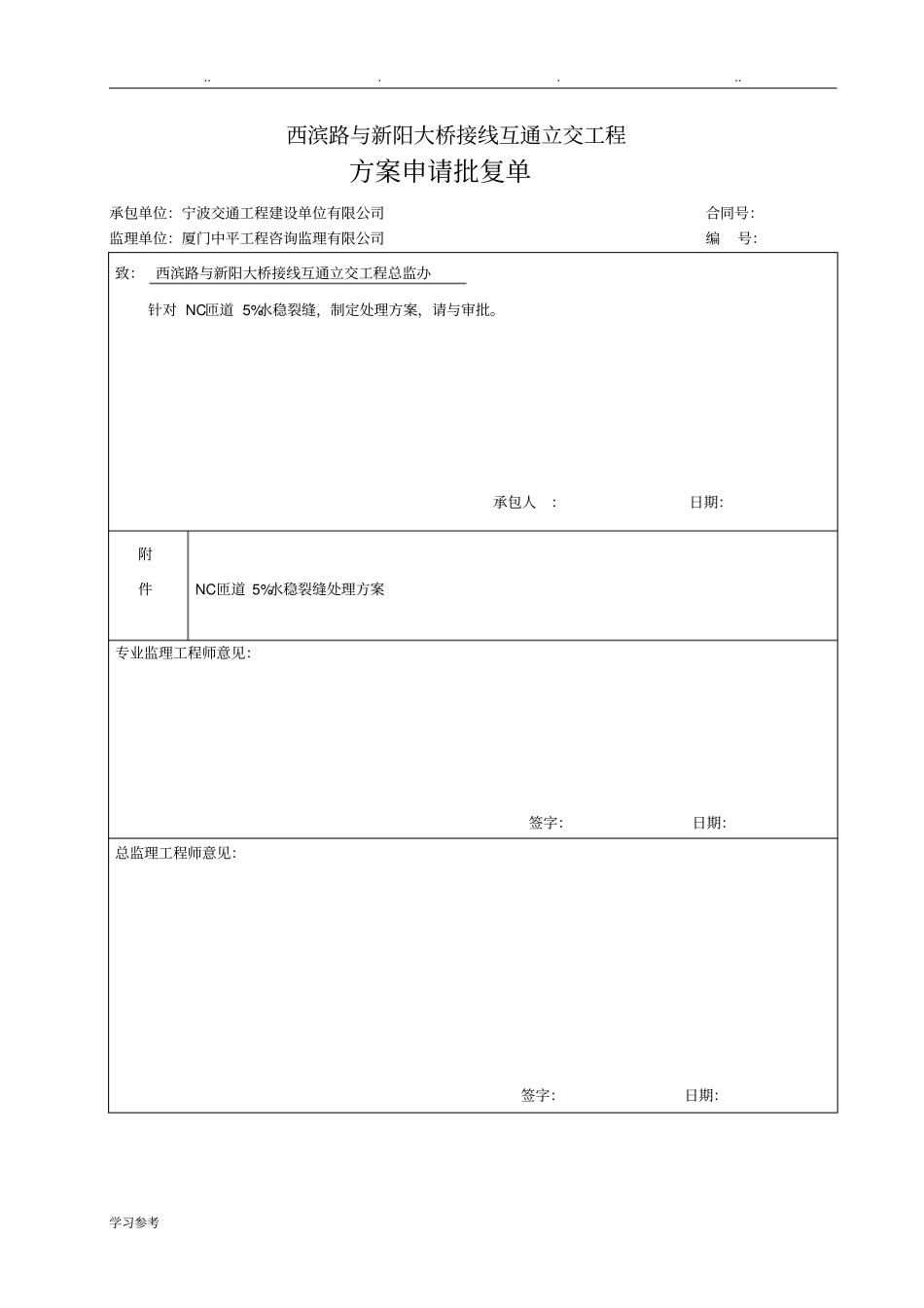

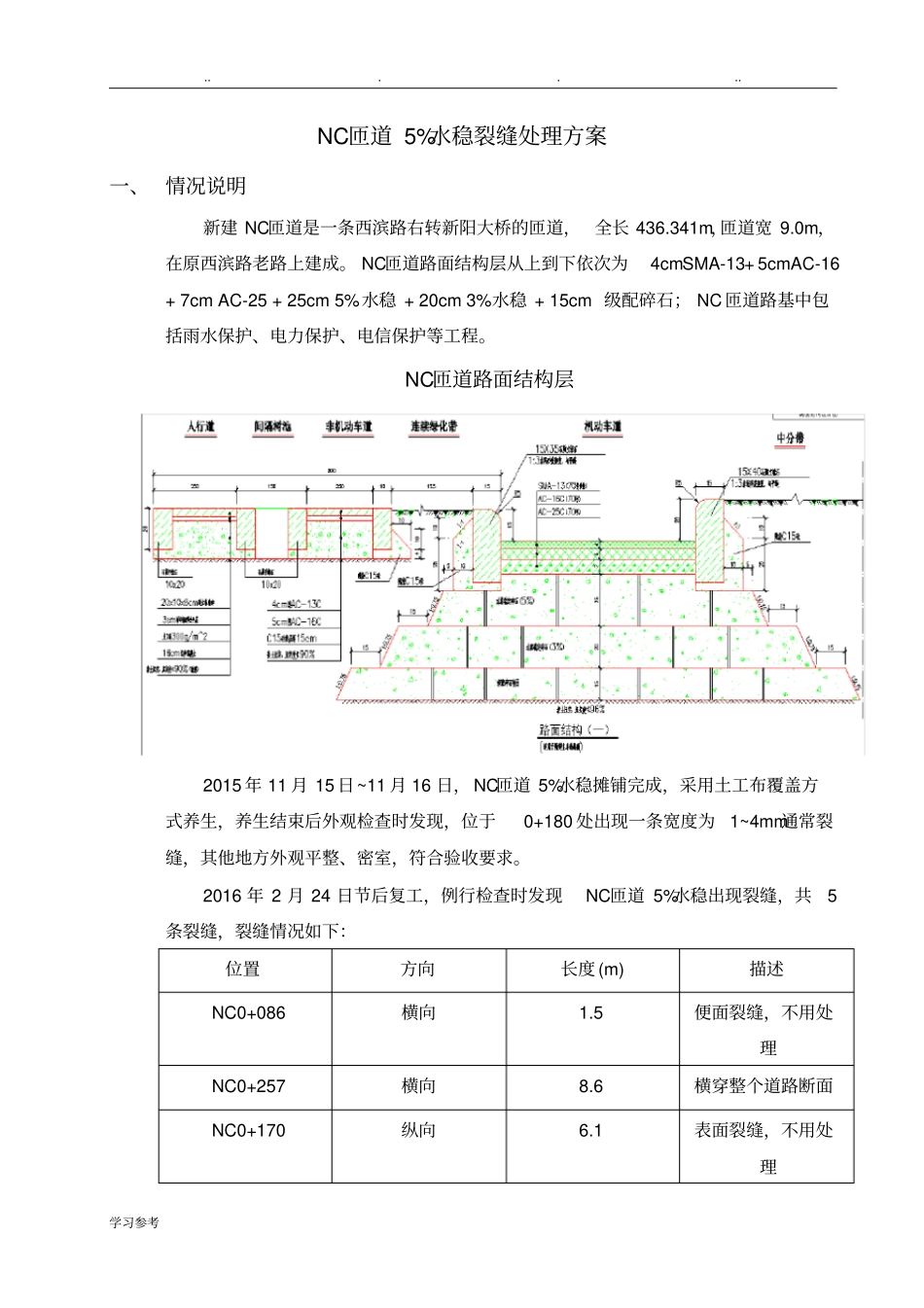

......学习参考西滨路与新阳大桥接线互通立交工程方案申请批复单承包单位：宁波交通工程建设单位有限公司合同号：监理单位：厦门中平工程咨询监理有限公司编号：致：西滨路与新阳大桥接线互通立交工程总监办针对NC匝道5%水稳裂缝，制定处理方案，请与审批。承包人：日期：附件NC匝道5%水稳裂缝处理方案专业监理工程师意见：签字：日期：总监理工程师意见：签字：日期：......学习参考NC匝道5%水稳裂缝处理方案一、情况说明新建NC匝道是一条西滨路右转新阳大桥的匝道，全长436.341m，匝道宽9.0m，在原西滨路老路上建成。NC匝道路面结构层从上到下依次为4cmSMA-13+5cmAC-16+7cmAC-25+25cm5%水稳+20cm3%水稳+15cm级配碎石；NC匝道路基中包括雨水保护、电力保护、电信保护等工程。NC匝道路面结构层2015年11月15日~11月16日，NC匝道5%水稳摊铺完成，采用土工布覆盖方式养生，养生结束后外观检查时发现，位于0+180处出现一条宽度为1~4mm通常裂缝，其他地方外观平整、密室，符合验收要求。2016年2月24日节后复工，例行检查时发现NC匝道5%水稳出现裂缝，共5条裂缝，裂缝情况如下：位置方向长度(m)描述NC0+086横向1.5便面裂缝，不用处理NC0+257横向8.6横穿整个道路断面NC0+170纵向6.1表面裂缝，不用处理......学习参考NC0+120纵向10.5长度长，弯曲NC0+120纵向4.3长度长，较直二、原因分析裂缝不仅降低了基层的刚度和结板性，还容易将裂缝反射到面层致使路面开裂，影响行车速度和安全，降低了路面的使用性能。因此，对水稳基层裂缝的产生原因进行分析并提出防治措施具有重要意义。基层裂缝的危害有二个方面：一是降低基层的整体强度，二是发展后会形成反射裂缝，使沥青砼路面相应出现有规则的横向裂缝、起拱。出现第二种情况后，若不及时处理，雨水从裂缝内向下渗透，沥青砼和基层裂缝缝隙处充满自由水，在车辆荷载反复冲击下，就会使沥青砼中粘附在碎石表面的沥青剥离，基层的细集料形成灰浆被挤压出路面，沥青砼路面出现坑洞、碎裂、松散，造成沥青砼路面早期破损，影响使用寿命。理论上，主要有以下几点原因会造成水稳裂缝：1．1干缩性裂缝干缩性裂缝的情况分为二种，一是水泥稳定碎石压实成型到正常养护期（一般为7天）的干缩；二是养护期满后到施工沥青封层或透层、摊铺沥青砼面层这段时间的干缩。其机理基本上是一样的，只是其损害的程度有所不同。水泥稳定碎石压实成型到正常养护期（一般为7天）期间，由于混合料本身拌和、养护时用水，水分蒸发以及混合料内部水化作用而发生的毛细管作用、分子间吸附作用力和碳化收缩作用等，引起基层混合料体积在一定程度趋于减小而收缩，出现拉裂的现象。如果这段时间天气正常，气温没有太大变化，混合料（基层）从最佳含水量到较干燥的干缩过程可称之为“一次性的干缩”，其产生的裂缝是有限的。从基层养护期满后到施工沥青封层或透层、摊铺沥青砼面层之间，如果这段时间间隔较长，自然天气有多变（出现雨天和晴天交替），基层料从“较干燥→饱水状态→较干燥→饱水状态”反复循环作用，水分反复的“蒸发、饱和、蒸发、饱和”，多次重复干缩过程，必然会使基层出现较严重的拉裂现象，积少成多，在薄弱地方就表现为裂缝，这种破坏在多雨的南方夏天特别明显。这就是《公路路面基层施工技术规范》JTJ034-2000制定3.6.9“养生期结束后，如其上为沥青面层，应先清扫基层，立即喷洒透层或粘层沥青”、“在清扫干净的基层上，也可先做下封层，......学习参考以防止基层干缩开裂”的规定原因之一。1．2荷载性裂缝这种裂缝往往出现在车道上，裂缝在主车道上，并向超车道上或路肩延伸，一般裂缝宽度较小，在1mm左右，有的还会出现多个裂缝交叉现象。荷载裂缝一般出现在营运期间，由于基层施工成型后表面的不均匀性，使的基层底部存在着损伤或裂缝。根据受力特点，沥青层底受压，基层是受拉的，在基层受拉时裂缝就会逐渐向上扩展，最终形成基层荷载性开裂。基层在使用后期也易形成疲劳裂缝，这种也属于荷载裂缝，这中缝很容易形成支缝，长时间不处理就会导致基层松散，强度降低，最后出现坑洞。1.3温缩性裂缝也就是热胀冷缩产生的裂缝。万物都具有热胀冷缩的...
