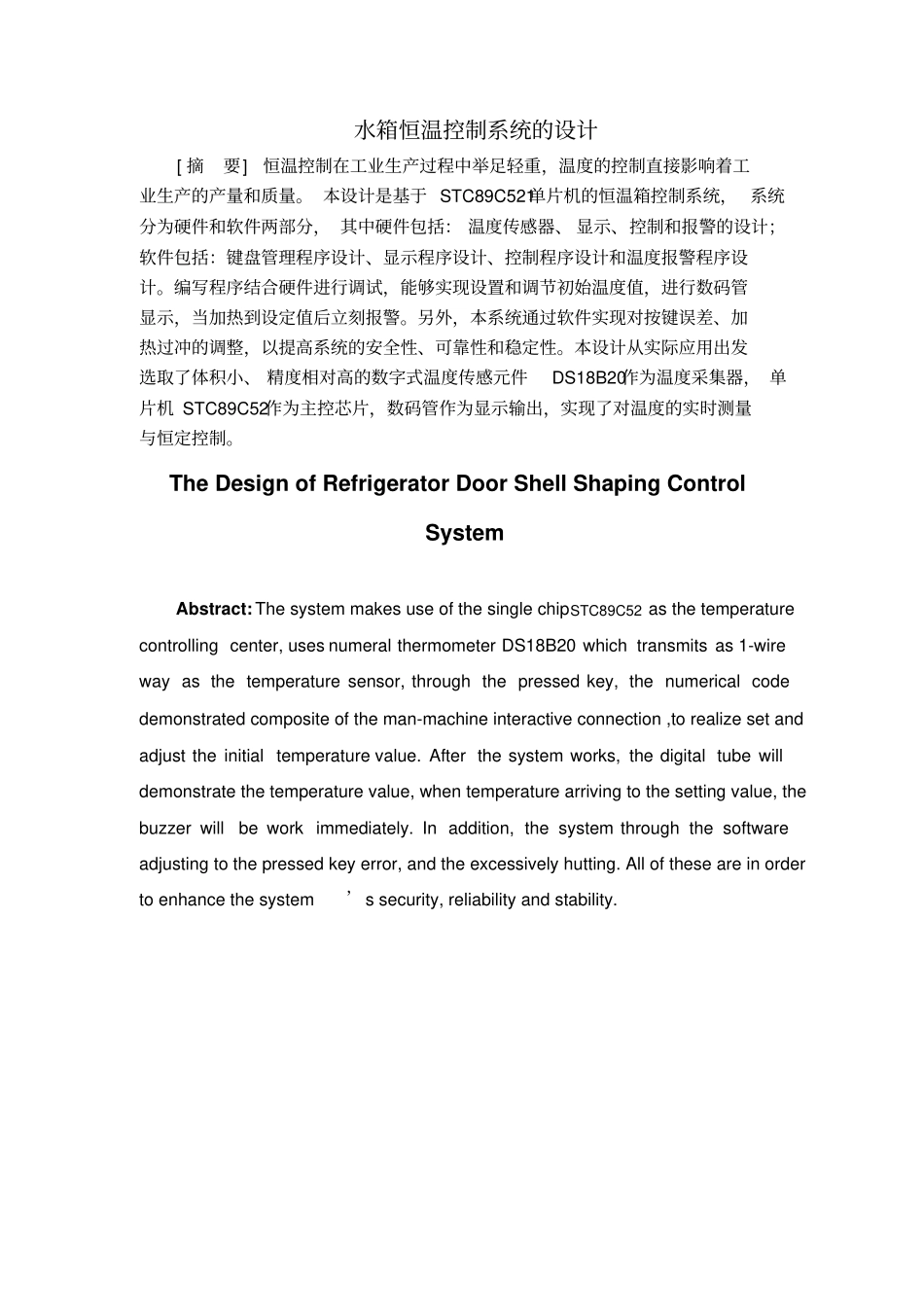

水箱恒温控制系统的设计[摘要]恒温控制在工业生产过程中举足轻重，温度的控制直接影响着工业生产的产量和质量。本设计是基于STC89C521单片机的恒温箱控制系统，系统分为硬件和软件两部分，其中硬件包括：温度传感器、显示、控制和报警的设计；软件包括：键盘管理程序设计、显示程序设计、控制程序设计和温度报警程序设计。编写程序结合硬件进行调试，能够实现设置和调节初始温度值，进行数码管显示，当加热到设定值后立刻报警。另外，本系统通过软件实现对按键误差、加热过冲的调整，以提高系统的安全性、可靠性和稳定性。本设计从实际应用出发选取了体积小、精度相对高的数字式温度传感元件DS18B20作为温度采集器，单片机STC89C52作为主控芯片，数码管作为显示输出，实现了对温度的实时测量与恒定控制。TheDesignofRefrigeratorDoorShellShapingControlSystemAbstract:ThesystemmakesuseofthesinglechipSTC89C52asthetemperaturecontrollingcenter,usesnumeralthermometerDS18B20whichtransmitsas1-wirewayasthetemperaturesensor,throughthepressedkey,thenumericalcodedemonstratedcompositeoftheman-machineinteractiveconnection,torealizesetandadjusttheinitialtemperaturevalue.Afterthesystemworks,thedigitaltubewilldemonstratethetemperaturevalue,whentemperaturearrivingtothesettingvalue,thebuzzerwillbeworkimmediately.Inaddition,thesystemthroughthesoftwareadjustingtothepressedkeyerror,andtheexcessivelyhutting.Alloftheseareinordertoenhancethesystem’ssecurity,reliabilityandstability.第一章·绪论1.1课题研究的背景温度是工业上常见的被控参数之一，特别是在冶金、化工、建材、食品加工、机械制造等领域，恒温控制系统被广泛应用于加热炉、热处理炉、反应炉等。在一些温控系统电路中，广泛采用的是通过热电偶、热电阻或PN结测温电路经过相应的信号调理电路，转换成A／D转换器能接收的模拟量，再经过采样／保持电路进行A／D转换，最终送入单片机及其相应的外围电路，完成监控。但是由于传统的信号调理电路实现复杂、易受干扰、不易控制且精度不高。本文介绍单片机通过数字温度传感器检测外部温度对水箱进行恒温控制的设计，通过控制继电器的通断，进而控制电炉的加热来实现恒温控制。因此，本系统采用一种新型的可编程温度传感器（DS18B20），不需复杂的信号处理电路和A／D转换电路就能直接与单片机完成数据采集和处理，实现方便、精度高，可根据不同需要用于各种场合。在日常生活中，也经常用到电烤箱、微波炉、电热水器、烘干箱等需要进行温度检测与控制的家用电器。采用单片机实现温度控制不仅具有控制方便、简单、灵活等优点，而且可以大幅度地提高被控温度的技术指标，从而大大提高产品的质量，现以恒温水箱控制系统的设计进行介绍。1.2国内外恒温控制技术发展现状及趋势1、国外恒温控制的发展现状及趋势自70年代以来，由于工业过程控制的需要，特别是在微电子技术和计算机技术的迅猛发展，以及自动控制理论和设计方法发展的推动下，国外恒温控制系统发展迅速，并在智能化，自适应参数的自整定等方面取得了很大的科技成果。在这方面以日本、美国、德国、瑞典等国技术领先，并且都生产出了一批商品化的性能优异的温度控制器及仪器仪表。目前，国外温度控制系统及仪表正朝着高精度智能化、小型化等方面快速发展。虽然温度控制系统在国内各行各业的应用已经十分广泛，但从国内生产的温度控制器及技术来讲，其总体发展水平仍然不高，同国外的日本、美国、德国等先进国家相比，仍然有着较大的差距。2、国内恒温控制的发展现状及趋势我国目前在恒温控制技术这方面总体技术水平处于20世纪80年代中后期水平，成熟产品主要以“点位”控制及常规的PID控制器为主，它只能适应一般温度系统控制，难于控制滞后、复杂、时变的温度系统控制。在适应于较高控制场合的智能化、自适应控制仪表领域内，国内技术还不十分成熟，形成商品化并广泛应用的控制仪表较少。因此，我国在恒温控制等控制仪表行业与国外还有着一定的差距。从过程量的检测角度出发，温度是最常...
