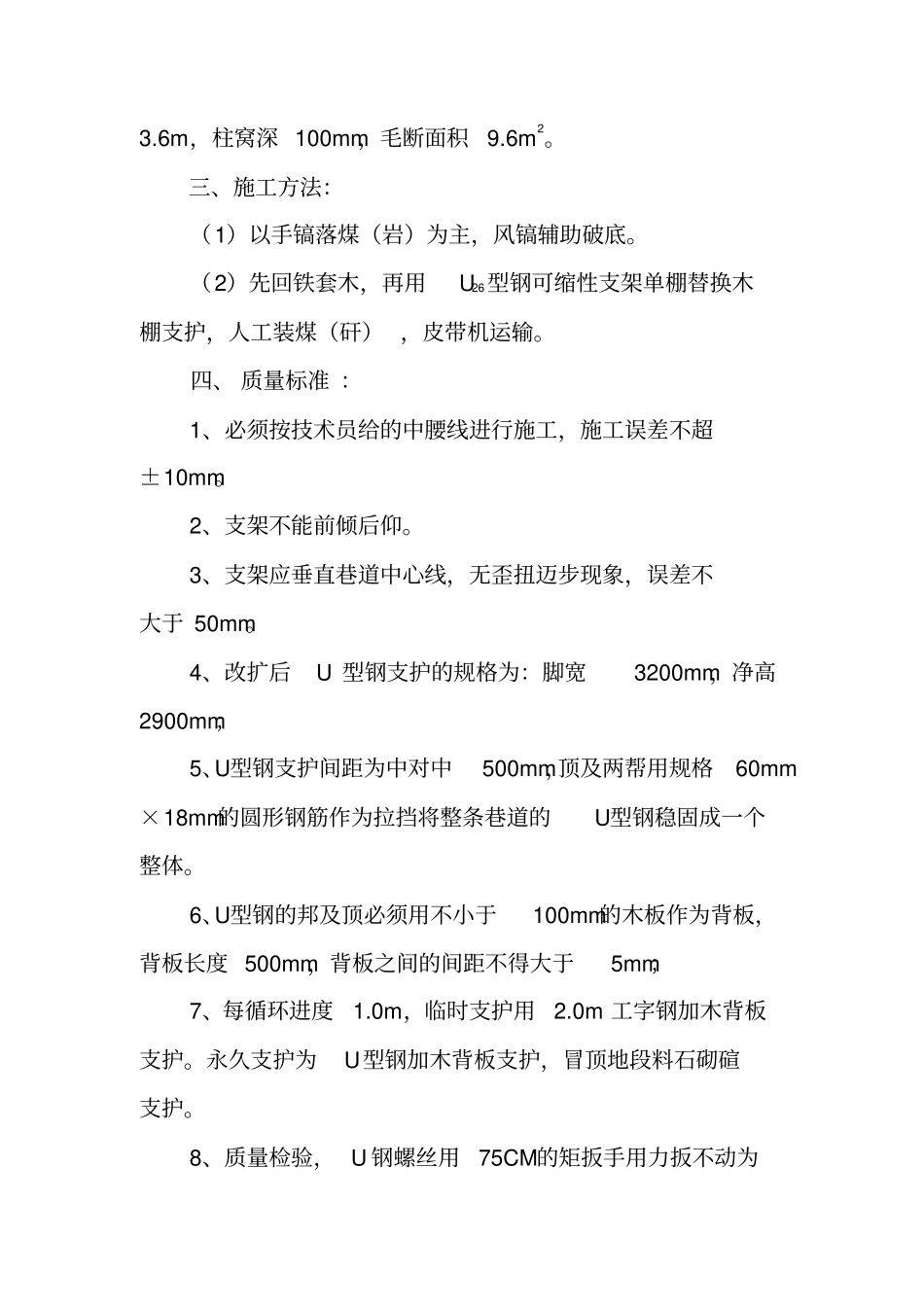

富源县竹园镇永安煤矿1900水平回风巷改扩安全技术措施工程名称：1900水平回风巷改扩安全技术措施编制人：杨长春区队长：王明利批准人：尹德良编制日期：2013年9月15日矿审批意见富源县竹园镇永安煤矿1900水平回风巷改扩安全技术措施永安煤矿改扩目标为15万吨/年。由于我矿1900水平会审单位及人员签字:技术科：年月日调度室：年月日通风科：年月日安全科：年月日机电科：年月日安全副矿长：年月日生产副矿长：年月日技术副矿长：年月日回风巷的断面不能满足煤炭主管行业部门的相关文件的精神和15万吨/年的改扩要求，经矿委研究决定，使用U型钢支护改扩原有巷道，为此我矿特制定本措施。一、改扩巷道概况1、1900水平回风巷现未改扩巷道总长80米，其原有巷道断面为：梁宽1.4×脚宽2.8m×高2m的梯形巷道（工字钢支护）。其局部冒顶处为木支护接顶，现用途为8、9煤层回风巷。二、巷道支护方式及规格1、巷道为水平巷道不变，中线和腰线由技术科给定，施工误差不超±10mm。2、采用U26型钢支架单棚支护，棚距500mm。（1）支架为三节结构，顶梁外弧长度分别为2384mm、2390mm，腿直线段长度为1700mm。节与节之间用二副卡缆卡紧拧牢，每节之间搭接长度250mm；支架之间用三副拉挡连接固定，分别安装在卡缆之间。（2）背帮背顶：篾笆网（500mm×1000mm）及背木(厚度不小于100mm，长500mm)背帮背顶。顶帮有空洞时，可用篾笆圆木填实背严。背木间距为不大于10mm。3、巷道设计净宽拱基线处2.8m，（下宽3.2m），净高2.9m，巷道净断面8.0m2；毛宽拱基线处3.2m，（下宽3.5），毛高3.6m，柱窝深100mm，毛断面积9.6m2。三、施工方法：（1）以手镐落煤（岩）为主，风镐辅助破底。（2）先回铁套木，再用U26型钢可缩性支架单棚替换木棚支护，人工装煤（矸），皮带机运输。四、质量标准：1、必须按技术员给的中腰线进行施工，施工误差不超±10mm。2、支架不能前倾后仰。3、支架应垂直巷道中心线，无歪扭迈步现象，误差不大于50mm。4、改扩后U型钢支护的规格为：脚宽3200mm，净高2900mm；5、U型钢支护间距为中对中500mm，顶及两帮用规格60mm×18mm的圆形钢筋作为拉挡将整条巷道的U型钢稳固成一个整体。6、U型钢的邦及顶必须用不小于100mm的木板作为背板，背板长度500mm，背板之间的间距不得大于5mm；7、每循环进度1.0m，临时支护用2.0m工字钢加木背板支护。永久支护为U型钢加木背板支护，冒顶地段料石砌碹支护。8、质量检验，U钢螺丝用75CM的矩扳手用力扳不动为准，木背板用钢筋敲不会出现10mm以上的空间，更不得出现背板掉落现象，梁腿接口严实合缝，其离合不超过5mm。巷道干净整洁，无杂物，无积水，无淤泥；材料分类、分层码放，做到迎风一头齐，电缆管线悬挂有序，对底板鼓起区域进行清理平整。9、空顶地段必须用圆木及方木接顶，接顶必须严实，且必须接到实顶。五、维修工艺维修工艺流程：施工准备---超前支护---拆除支架---架棚---检查质量---清理1、施工准备（1）维修前后的管线要加以妥善保护，维修前将敷设在两帮上的管线用3m长埋线管套住并放到底板上。（2）维修前必须清理好退路，维修地点后巷道5m内高度达到2.0米以上，保证后路畅通无阻。（3）维修前，要准备好手拉葫芦或拨柱器、长把找矸钎(长1.5m)、尖钎等回棚工具篾笆、背木、坑木等护顶背帮材料；无护顶背帮材料，不得撤换支架。（4）改扩巷道前，必须做好作业点的安全防护，首先必须在所改扩处前方1.5米及改扩处后方1.5米的U型钢和工字钢的拉挡处各横向担一根槽钢，用铁丝固紧，然后再在两根槽钢的上方担三根槽钢，用铁丝固紧，最后在三根槽钢上铺上两张锚网用铁丝将其固紧，以防止矸石直接掉落在皮带机上，以确保人员操作安全、方便。（5）检查维修地点支架情况，发现烂帮漏顶立即处理。2、超前支护（1）维修前使用DW25-300/100单体液压支柱配合Φ160mm圆木戴帽点柱做临时的前探支护，即扩修原支架后，打戴帽点柱控制顶板后，再用风镐扩刷巷道，达到设计设计要求后，用单体柱升起顶梁，用背木、篾笆网护顶。（2）之后架棚按照前探梁使用规范使用前探梁：采用2根前探梁，前探梁由π型钢梁加工制成，配合固定器作为前探支护，前探梁长2.4m。...
