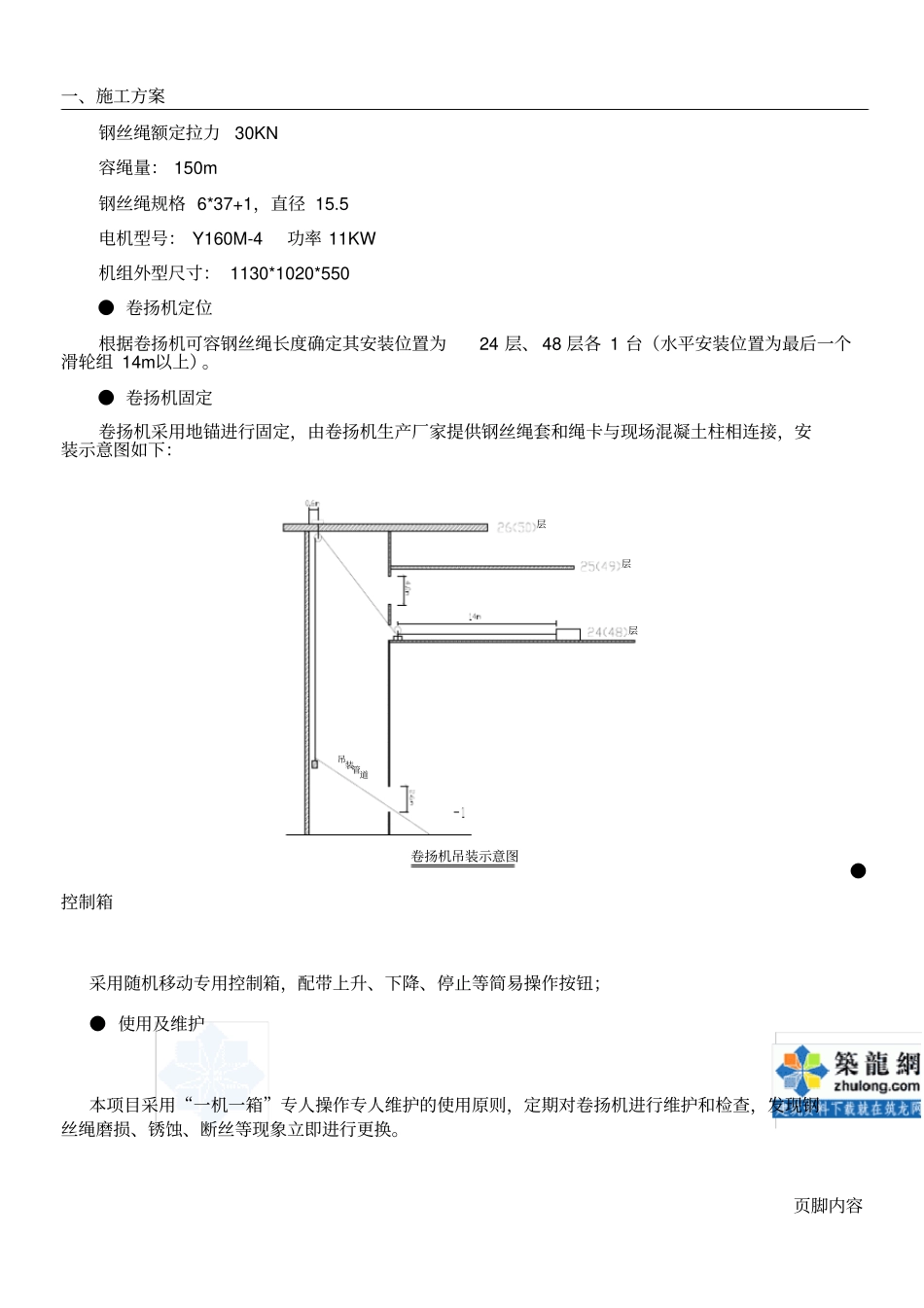

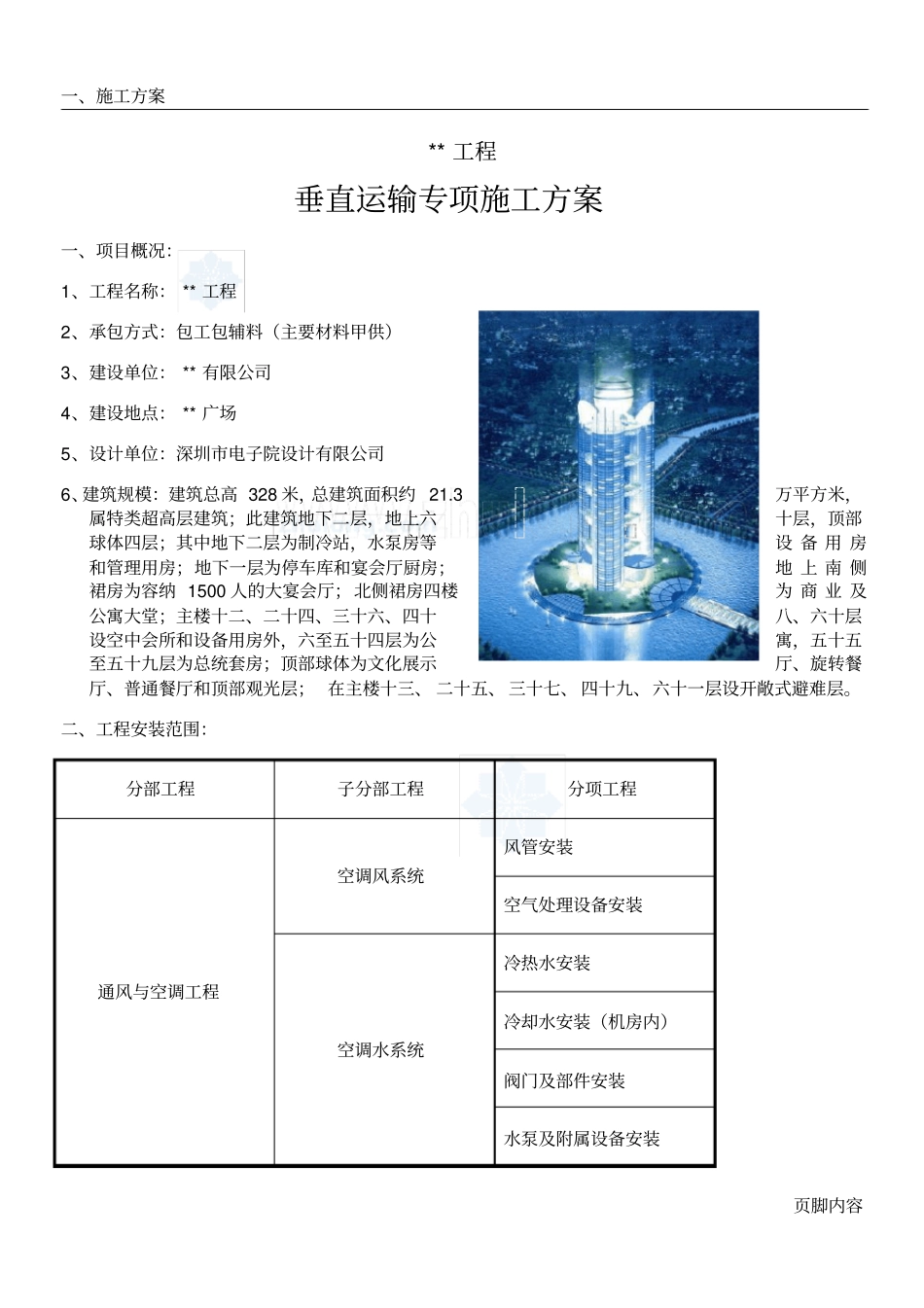

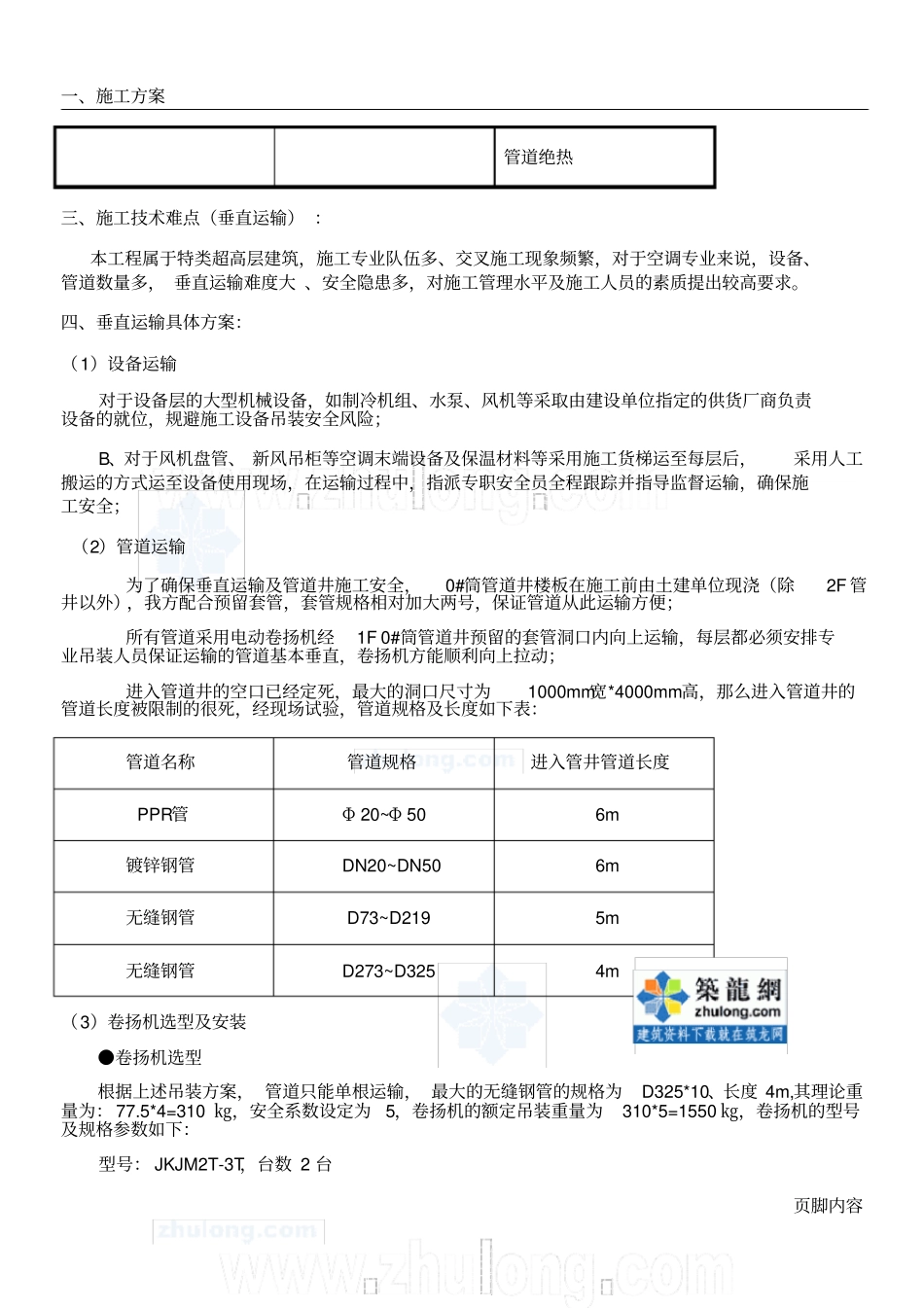

一、施工方案页脚内容**工程垂直运输专项施工方案一、项目概况：1、工程名称：**工程2、承包方式：包工包辅料（主要材料甲供）3、建设单位：**有限公司4、建设地点：**广场5、设计单位：深圳市电子院设计有限公司6、建筑规模：建筑总高328米，总建筑面积约21.3万平方米，属特类超高层建筑；此建筑地下二层，地上六十层，顶部球体四层；其中地下二层为制冷站，水泵房等设备用房和管理用房；地下一层为停车库和宴会厅厨房；地上南侧裙房为容纳1500人的大宴会厅；北侧裙房四楼为商业及公寓大堂；主楼十二、二十四、三十六、四十八、六十层设空中会所和设备用房外，六至五十四层为公寓，五十五至五十九层为总统套房；顶部球体为文化展示厅、旋转餐厅、普通餐厅和顶部观光层；在主楼十三、二十五、三十七、四十九、六十一层设开敞式避难层。二、工程安装范围：分部工程子分部工程分项工程通风与空调工程空调风系统风管安装空气处理设备安装空调水系统冷热水安装冷却水安装（机房内）阀门及部件安装水泵及附属设备安装一、施工方案页脚内容管道绝热三、施工技术难点（垂直运输）：本工程属于特类超高层建筑，施工专业队伍多、交叉施工现象频繁，对于空调专业来说，设备、管道数量多，垂直运输难度大、安全隐患多，对施工管理水平及施工人员的素质提出较高要求。四、垂直运输具体方案：（1）设备运输对于设备层的大型机械设备，如制冷机组、水泵、风机等采取由建设单位指定的供货厂商负责设备的就位，规避施工设备吊装安全风险；B、对于风机盘管、新风吊柜等空调末端设备及保温材料等采用施工货梯运至每层后，采用人工搬运的方式运至设备使用现场，在运输过程中，指派专职安全员全程跟踪并指导监督运输，确保施工安全；（2）管道运输为了确保垂直运输及管道井施工安全，0#筒管道井楼板在施工前由土建单位现浇（除2F管井以外），我方配合预留套管，套管规格相对加大两号，保证管道从此运输方便；所有管道采用电动卷扬机经1F0#筒管道井预留的套管洞口内向上运输，每层都必须安排专业吊装人员保证运输的管道基本垂直，卷扬机方能顺利向上拉动；进入管道井的空口已经定死，最大的洞口尺寸为1000mm宽*4000mm高，那么进入管道井的管道长度被限制的很死，经现场试验，管道规格及长度如下表：管道名称管道规格进入管井管道长度PPR管Φ20~Φ506m镀锌钢管DN20~DN506m无缝钢管D73~D2195m无缝钢管D273~D3254m（3）卷扬机选型及安装●卷扬机选型根据上述吊装方案，管道只能单根运输，最大的无缝钢管的规格为D325*10、长度4m,其理论重量为：77.5*4=310㎏，安全系数设定为5，卷扬机的额定吊装重量为310*5=1550㎏，卷扬机的型号及规格参数如下：型号：JKJM2T-3T，台数2台一、施工方案页脚内容钢丝绳额定拉力30KN容绳量：150m钢丝绳规格6*37+1，直径15.5电机型号：Y160M-4功率11KW机组外型尺寸：1130*1020*550●卷扬机定位根据卷扬机可容钢丝绳长度确定其安装位置为24层、48层各1台（水平安装位置为最后一个滑轮组14m以上）。●卷扬机固定卷扬机采用地锚进行固定，由卷扬机生产厂家提供钢丝绳套和绳卡与现场混凝土柱相连接，安装示意图如下：层层层卷扬机吊装示意图吊装管道●控制箱采用随机移动专用控制箱，配带上升、下降、停止等简易操作按钮；●使用及维护本项目采用“一机一箱”专人操作专人维护的使用原则，定期对卷扬机进行维护和检查，发现钢丝绳磨损、锈蚀、断丝等现象立即进行更换。一、施工方案页脚内容卷扬机在使用过程中，由专人挂钩、专人操作、统一指挥，多人配合，专职安全员全程跟踪的原则，确保垂直运输安全可靠顺利的进行。
