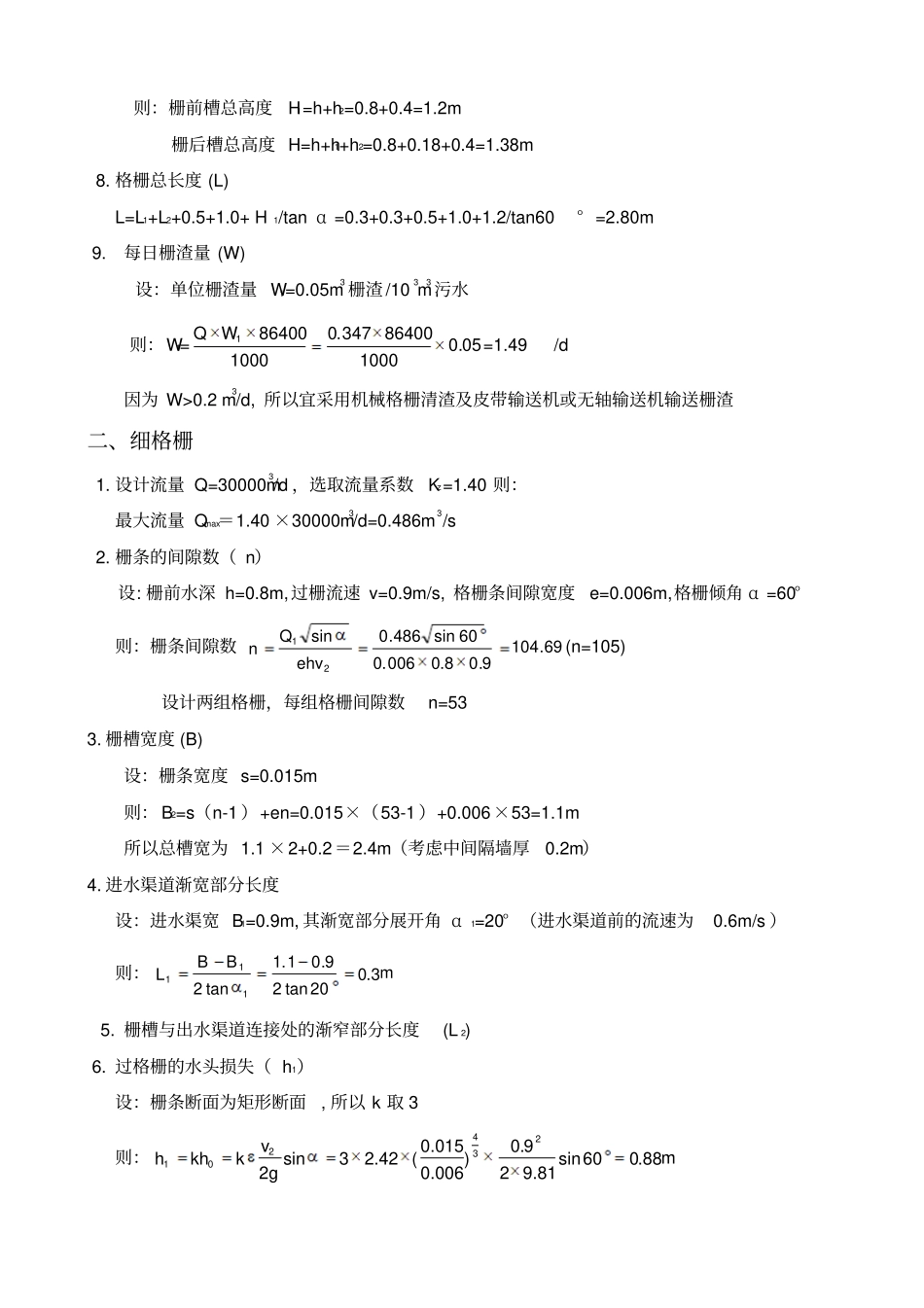

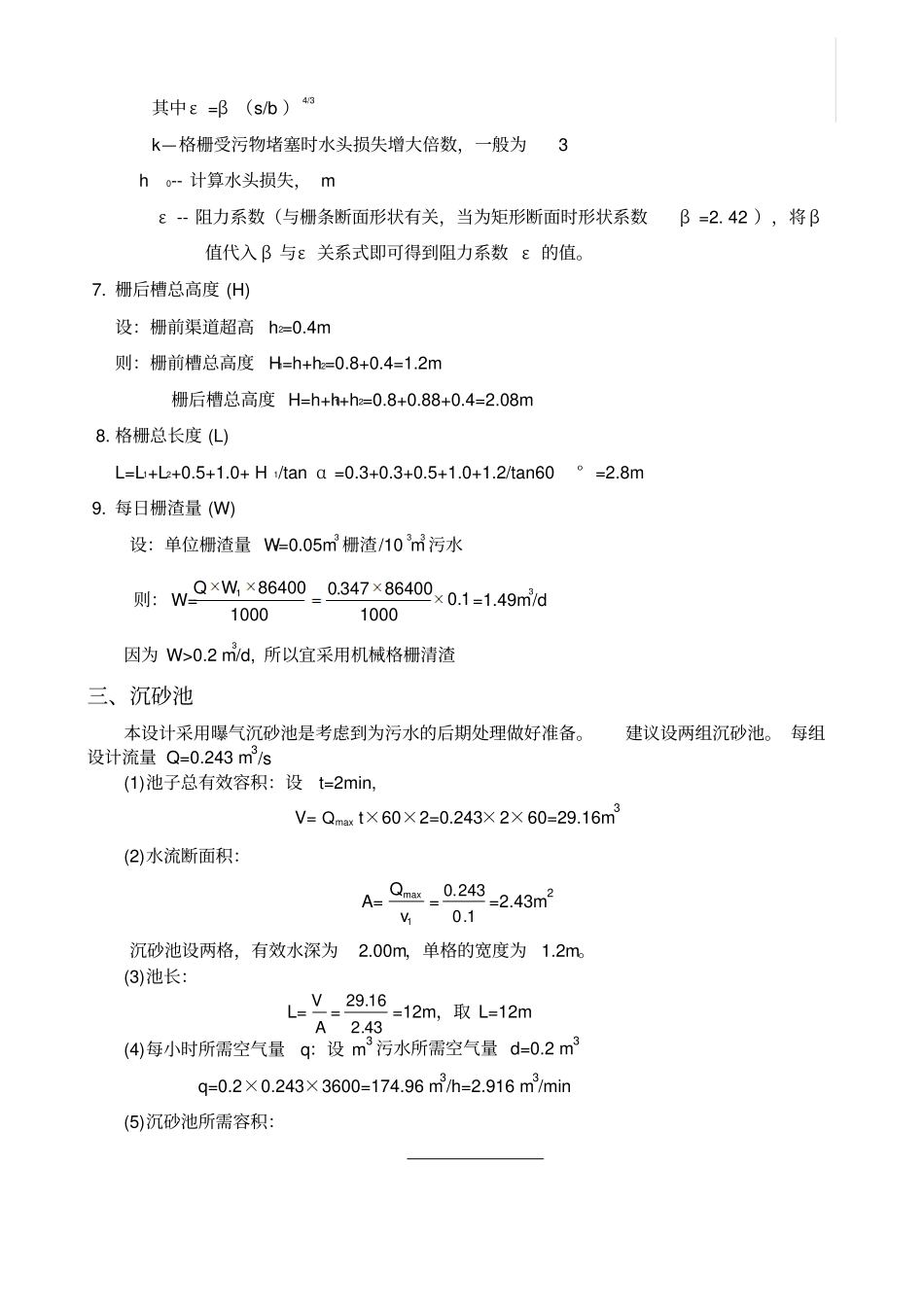

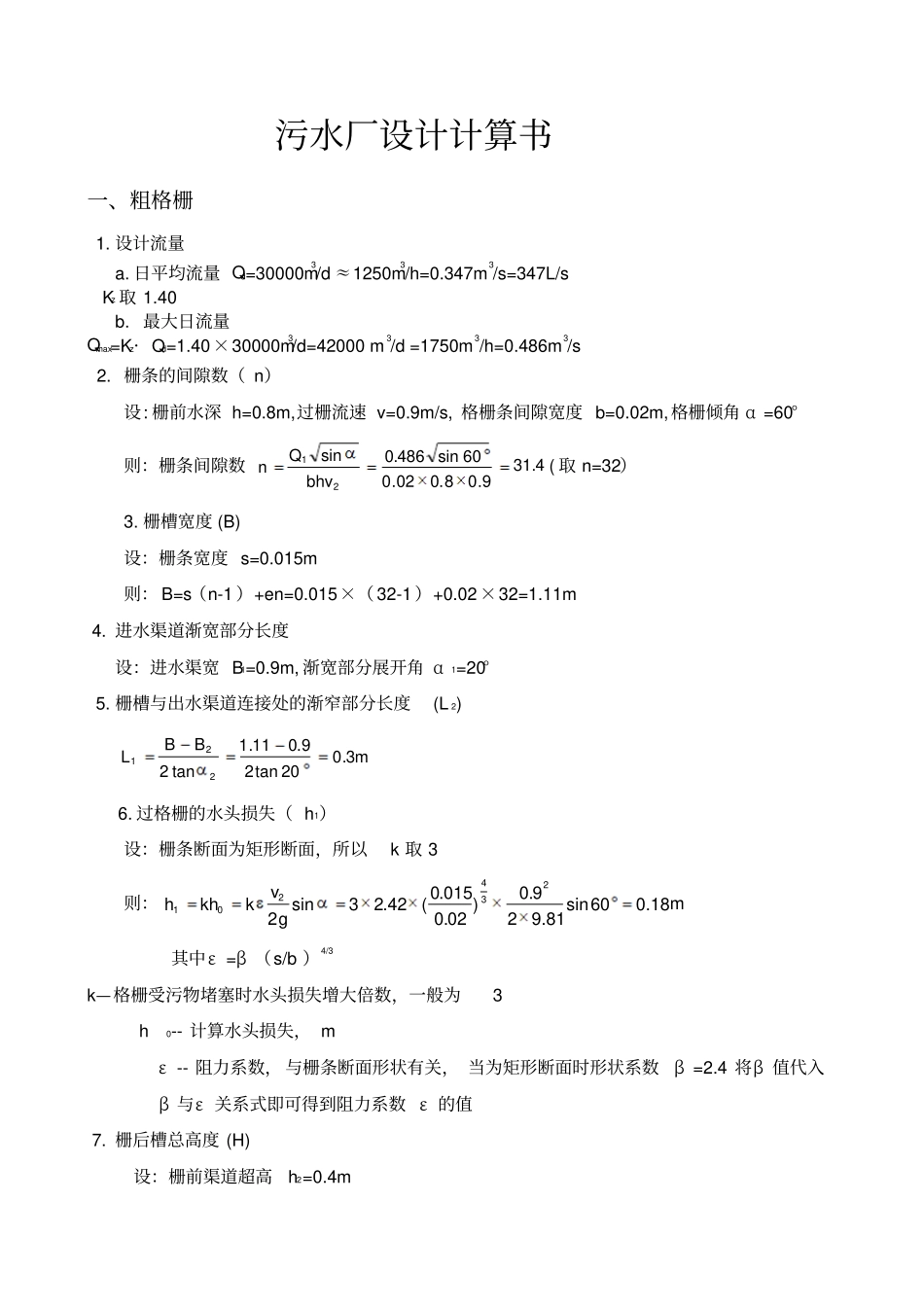

污水厂设计计算书一、粗格栅1.设计流量a.日平均流量Qd=30000m3/d≈1250m3/h=0.347m3/s=347L/sKz取1.40b.最大日流量Qmax=Kz·Qd=1.40×30000m3/d=42000m3/d=1750m3/h=0.486m3/s2.栅条的间隙数（n）设:栅前水深h=0.8m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾角α=60°则：栅条间隙数4.319.08.002.060sin486.0sin21bhvQn(取n=32）3.栅槽宽度(B)设：栅条宽度s=0.015m则：B=s（n-1）+en=0.015×（32-1）+0.02×32=1.11m4.进水渠道渐宽部分长度设：进水渠宽B1=0.9m,渐宽部分展开角α1=20°5.栅槽与出水渠道连接处的渐窄部分长度(L2)mBBL3.020tan29.011.1tan22216.过格栅的水头损失（h1）设：栅条断面为矩形断面，所以k取3则：mgvkkhh18.060sin81.929.0)02.0015.0(42.23sin2234201其中ε=β（s/b）4/3k—格栅受污物堵塞时水头损失增大倍数，一般为3h0--计算水头损失，mε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β值代入β与ε关系式即可得到阻力系数ε的值7.栅后槽总高度(H)设：栅前渠道超高h2=0.4m则：栅前槽总高度H1=h+h2=0.8+0.4=1.2m栅后槽总高度H=h+h1+h2=0.8+0.18+0.4=1.38m8.格栅总长度(L)L=L1+L2+0.5+1.0+H1/tanα=0.3+0.3+0.5+1.0+1.2/tan60°=2.80m9.每日栅渣量(W)设：单位栅渣量W1=0.05m3栅渣/103m3污水则：W1=05.0100086400347.01000864001WQ=1.49/d因为W>0.2m3/d,所以宜采用机械格栅清渣及皮带输送机或无轴输送机输送栅渣二、细格栅1.设计流量Q=30000m3/d，选取流量系数Kz=1.40则：最大流量Qmax＝1.40×30000m3/d=0.486m3/s2.栅条的间隙数（n）设:栅前水深h=0.8m,过栅流速v=0.9m/s,格栅条间隙宽度e=0.006m,格栅倾角α=60°则：栅条间隙数69.1049.08.0006.060sin486.0sin21ehvQn(n=105)设计两组格栅，每组格栅间隙数n=533.栅槽宽度(B)设：栅条宽度s=0.015m则：B2=s（n-1）+en=0.015×（53-1）+0.006×53=1.1m所以总槽宽为1.1×2+0.2＝2.4m（考虑中间隔墙厚0.2m）4.进水渠道渐宽部分长度设：进水渠宽B1=0.9m,其渐宽部分展开角α1=20°（进水渠道前的流速为0.6m/s）则：mBL3.020tan29.01.1tan2B1115.栅槽与出水渠道连接处的渐窄部分长度(L2)6.过格栅的水头损失（h1）设：栅条断面为矩形断面,所以k取3则：mgvkkhh88.060sin81.929.0)006.0015.0(42.23sin2234201其中ε=β（s/b）4/3k—格栅受污物堵塞时水头损失增大倍数，一般为3h0--计算水头损失，mε--阻力系数（与栅条断面形状有关，当为矩形断面时形状系数β=2.42），将β值代入β与ε关系式即可得到阻力系数ε的值。7.栅后槽总高度(H)设：栅前渠道超高h2=0.4m则：栅前槽总高度H1=h+h2=0.8+0.4=1.2m栅后槽总高度H=h+h1+h2=0.8+0.88+0.4=2.08m8.格栅总长度(L)L=L1+L2+0.5+1.0+H1/tanα=0.3+0.3+0.5+1.0+1.2/tan60°=2.8m9.每日栅渣量(W)设：单位栅渣量W1=0.05m3栅渣/103m3污水则：W=1.0100086400347.01000864001WQ=1.49m3/d因为W>0.2m3/d,所以宜采用机械格栅清渣三、沉砂池本设计采用曝气沉砂池是考虑到为污水的后期处理做好准备。建议设两组沉砂池。每组设计流量Q=0.243m3/s(1)池子总有效容积：设t=2min,V=maxQt×60×2=0.243×2×60=29.16m3(2)水流断面积：A=1maxvQ=1.0243.0=2.43m2沉砂池设两格，有效水深为2.00m，单格的宽度为1.2m。(3)池长：L=AV=43.216.29=12m，取L=12m(4)每小时所需空气量q：设m3污水所需空气量d=0.2m3q=0.2×0.243×3600=174.96m3/h=2.916m3/min(5)沉砂池所需容积：式中取T=2d，X=30污水=1.8m3(6)每个沉砂斗容积(7)沉砂池上口宽度，设计取，，。，（8）沉砂斗有效容积，，2.71m3（9）进水渠道格栅的出水通过DN1000的管道送入沉砂池的进水渠道，然后向两侧配水进入沉砂池，进水渠道的水流流速设计中取，(10)出水装置出水采用沉砂池末端薄壁出水堰跌落出水，出水堰可保证沉砂池内水位标高恒定，堰上水头设计中取m=0.4，=0.22m四、辐流沉淀池设计中选择两组辐流沉淀池，N=2组，每组平流沉淀池设计流量为0.243,从沉砂池流来的污水进入配水井，经过配水井分配流量后流入平流沉淀池1.沉淀部分有效面积A=——表面负荷，一般采用1.5-3.0设计中取=2A==437.42.沉淀池有效水深t...
