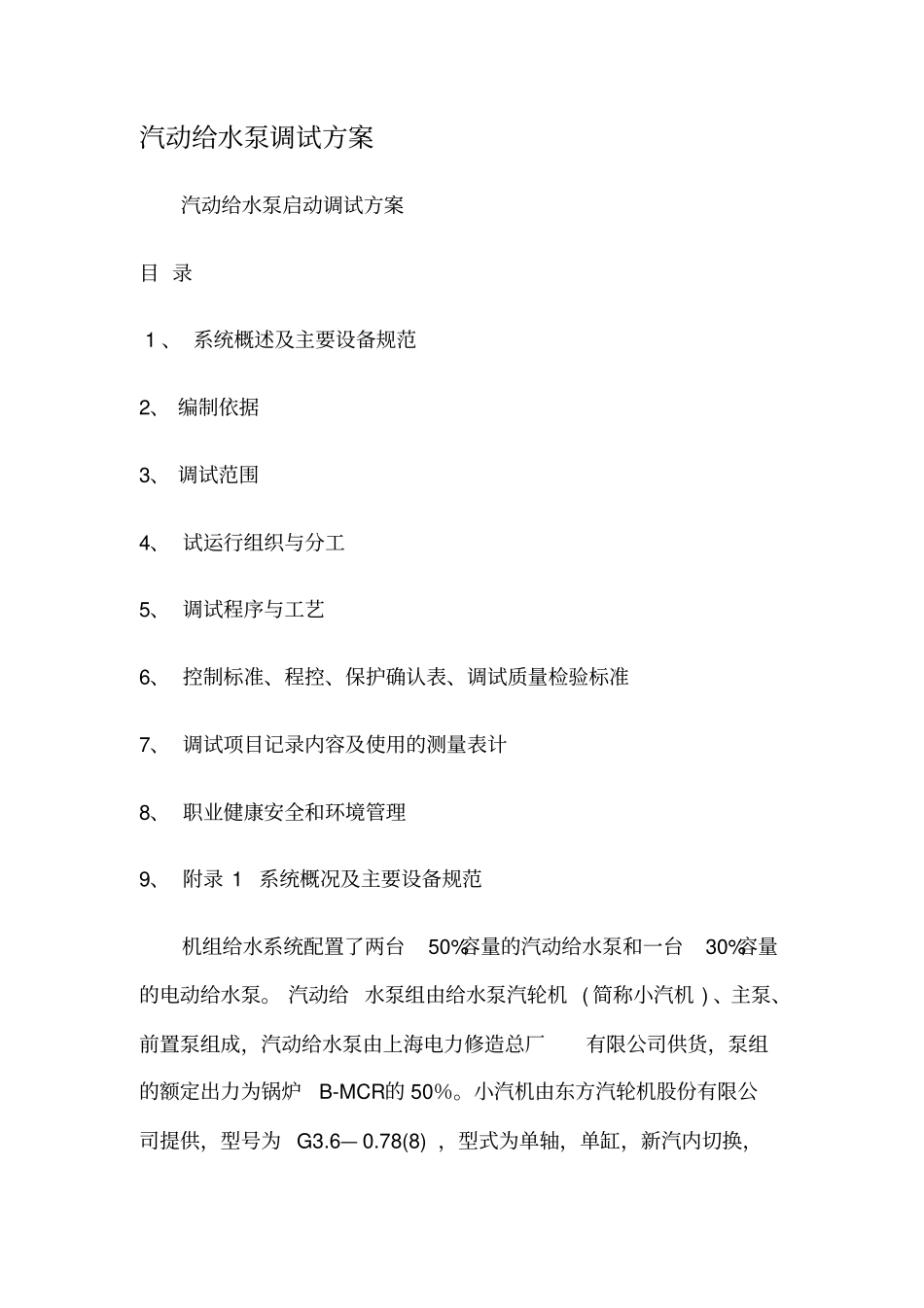

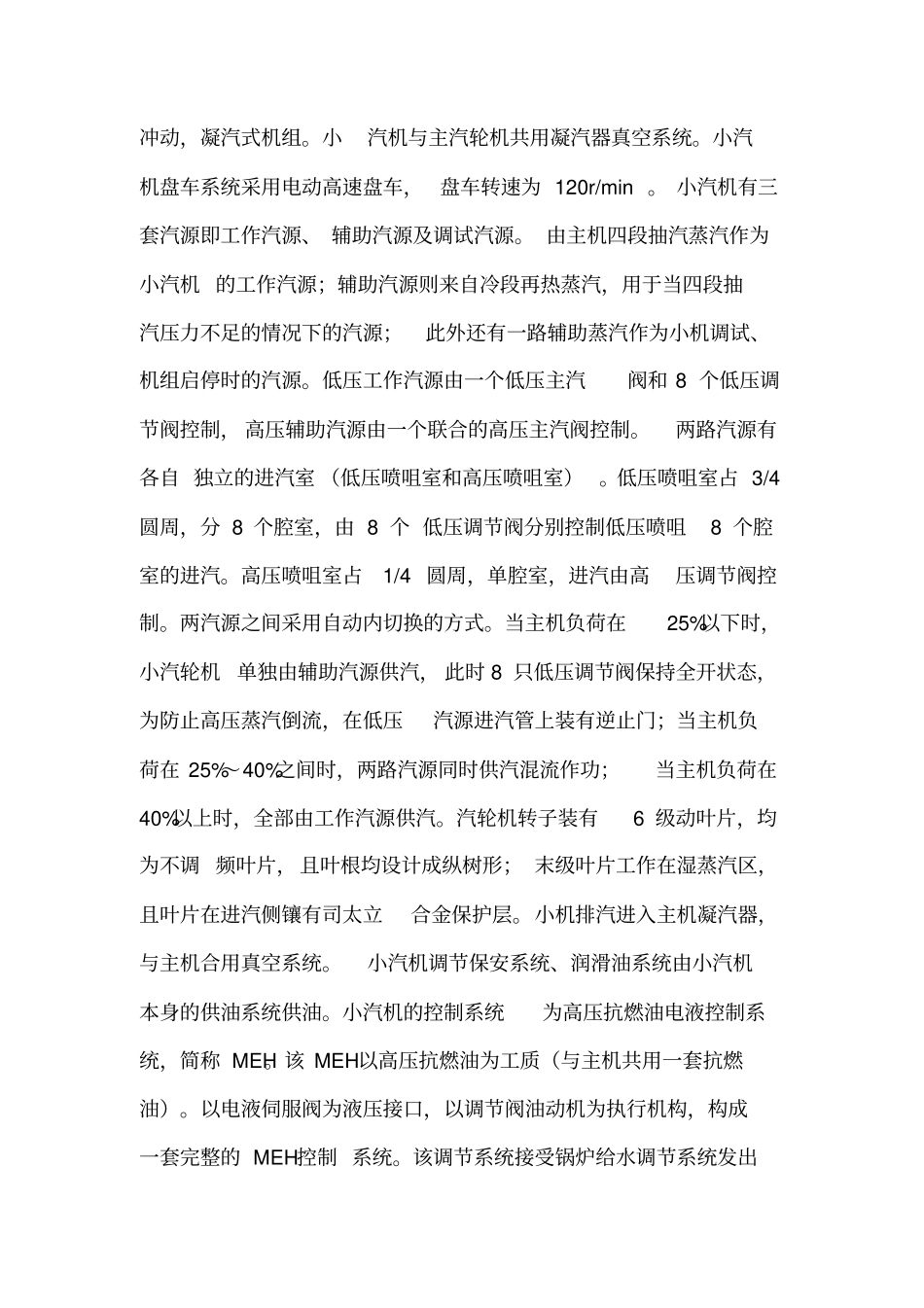

汽动给水泵调试方案汽动给水泵启动调试方案目录1、系统概述及主要设备规范2、编制依据3、调试范围4、试运行组织与分工5、调试程序与工艺6、控制标准、程控、保护确认表、调试质量检验标准7、调试项目记录内容及使用的测量表计8、职业健康安全和环境管理9、附录1系统概况及主要设备规范机组给水系统配置了两台50%容量的汽动给水泵和一台30%容量的电动给水泵。汽动给水泵组由给水泵汽轮机(简称小汽机)、主泵、前置泵组成，汽动给水泵由上海电力修造总厂有限公司供货，泵组的额定出力为锅炉B-MCR的50％。小汽机由东方汽轮机股份有限公司提供，型号为G3.6—0.78(8)，型式为单轴，单缸，新汽内切换，冲动，凝汽式机组。小汽机与主汽轮机共用凝汽器真空系统。小汽机盘车系统采用电动高速盘车，盘车转速为120r/min。小汽机有三套汽源即工作汽源、辅助汽源及调试汽源。由主机四段抽汽蒸汽作为小汽机的工作汽源；辅助汽源则来自冷段再热蒸汽，用于当四段抽汽压力不足的情况下的汽源；此外还有一路辅助蒸汽作为小机调试、机组启停时的汽源。低压工作汽源由一个低压主汽阀和8个低压调节阀控制，高压辅助汽源由一个联合的高压主汽阀控制。两路汽源有各自独立的进汽室（低压喷咀室和高压喷咀室）。低压喷咀室占3/4圆周，分8个腔室，由8个低压调节阀分别控制低压喷咀8个腔室的进汽。高压喷咀室占1/4圆周，单腔室，进汽由高压调节阀控制。两汽源之间采用自动内切换的方式。当主机负荷在25%以下时，小汽轮机单独由辅助汽源供汽，此时8只低压调节阀保持全开状态，为防止高压蒸汽倒流，在低压汽源进汽管上装有逆止门；当主机负荷在25%～40%之间时，两路汽源同时供汽混流作功；当主机负荷在40%以上时，全部由工作汽源供汽。汽轮机转子装有6级动叶片，均为不调频叶片，且叶根均设计成纵树形；末级叶片工作在湿蒸汽区，且叶片在进汽侧镶有司太立合金保护层。小机排汽进入主机凝汽器，与主机合用真空系统。小汽机调节保安系统、润滑油系统由小汽机本身的供油系统供油。小汽机的控制系统为高压抗燃油电液控制系统，简称MEH。该MEH以高压抗燃油为工质（与主机共用一套抗燃油）。以电液伺服阀为液压接口，以调节阀油动机为执行机构，构成一套完整的MEH控制系统。该调节系统接受锅炉给水调节系统发出的信号对汽动给水泵转速进行自动调节，以满足主机不同工况下的给水需要。给水泵两端采用机械密封，密封冷却水来自凝结水系统。主要设备规范如下：2.1前置泵型式：卧式、轴向中分泵壳型型号：FAID53级数：1级密封形式：机械密封流量：686m3/h功率：169.38KW扬程：85m转速：1490r/min必需汽蚀余量：4m制造厂：上海电力修造厂2.2前置泵电机型号：Y315L2-4制造厂：上海电机厂额定转速：1480r/min额定功率：195KW电压：380V电流：500A功率因数：0.89绝缘等级：F2.3汽动给水泵型式：卧式离心泵型号：DG600-240V（FK6D32）级数：6级密封形式：迷宫密封进口流量：686m3/h扬程：2194m出口流量：641m3/h抽头压力：8MPa轴功率：4256KW抽头流量：45m3/h必须汽蚀余量：37.7m转向(从传动端向自由端看)：顺时针效率：82%进水温度：179.62℃制造厂：上海电力修造厂2.4汽动给水泵汽轮机型号G3.6—0.78(8)型型式单轴，单缸，新汽内切换，冲动，凝汽式铭牌功率3600KW最大连续功率3825KW（对应主机最大工况）额定功率3392KW额定进汽量18.17t/h额定开度55%效率＞78额定汽耗5.345Kg/KW·h推力轴承正、反各6块推力瓦支持轴承5块可倾瓦组成低压调节阀数量8个低压调节阀总行程85mm配汽方式喷嘴配汽（8组低压喷嘴，1组高压喷嘴）级数1调节级＋5压力级运行转速范围3100～5900r/min额定排气压力7-.09(0.0723ata)KPa进汽温度额定进汽339℃脱扣转数电气：6325r/min高压进汽314.7℃（变化范围：240.4~326.4℃）转子临界转速计算值一阶：2620r/min低压进汽331℃（变化范围：281.7~337.2℃）二阶：9233r/min进汽压力额定进汽0.786MPa额定转速5337r/min高压进汽3.579MPa（变化范围1.169~4.082MPa）旋转方向自机头看顺时针低压进汽0.7408MPa（变化范围：0.242~0.8395MPa）2.5供油装置2.5.1主油泵2台型式：70LY-34X2-1型双联叶片泵制造厂：成都泵类...
