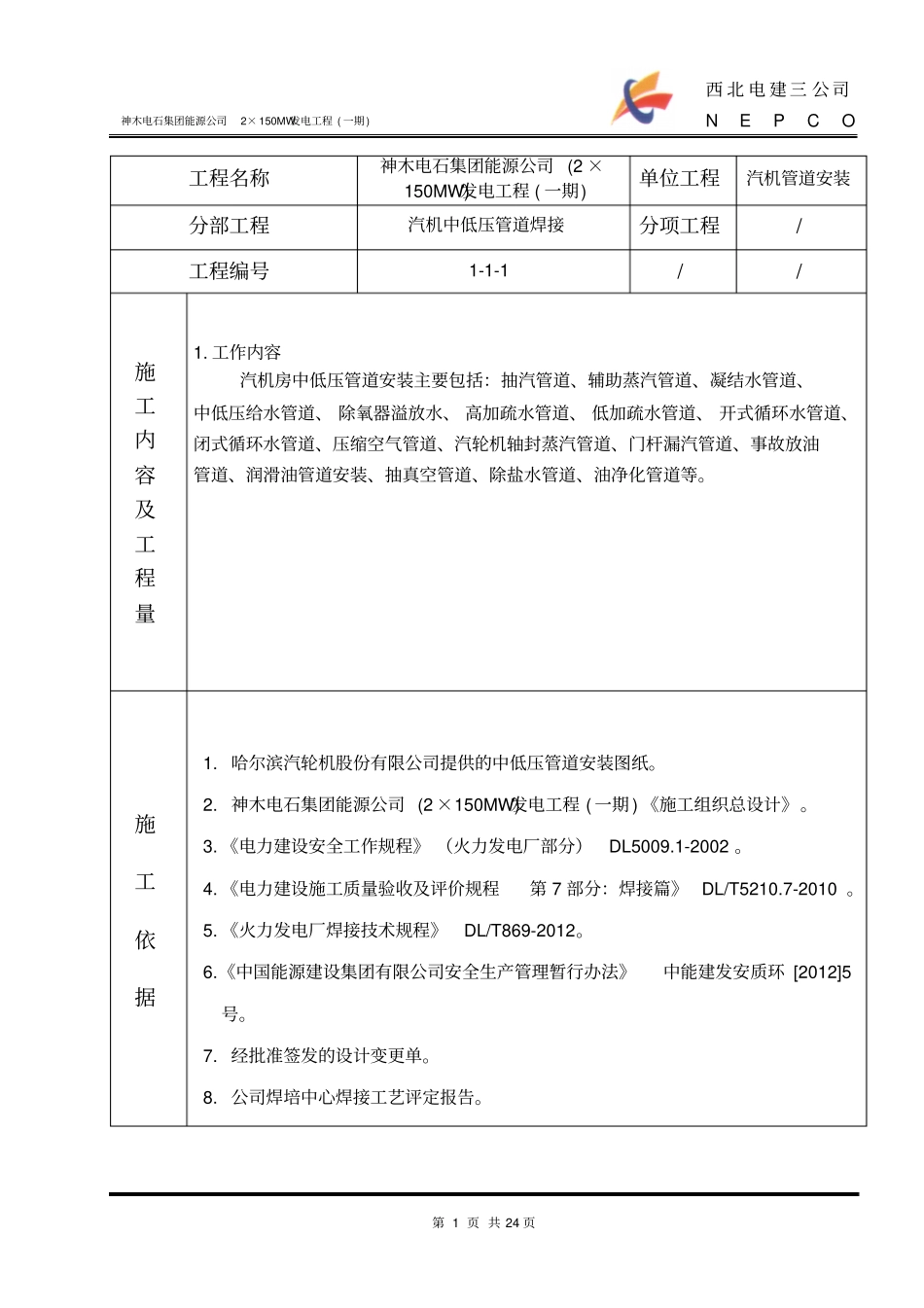

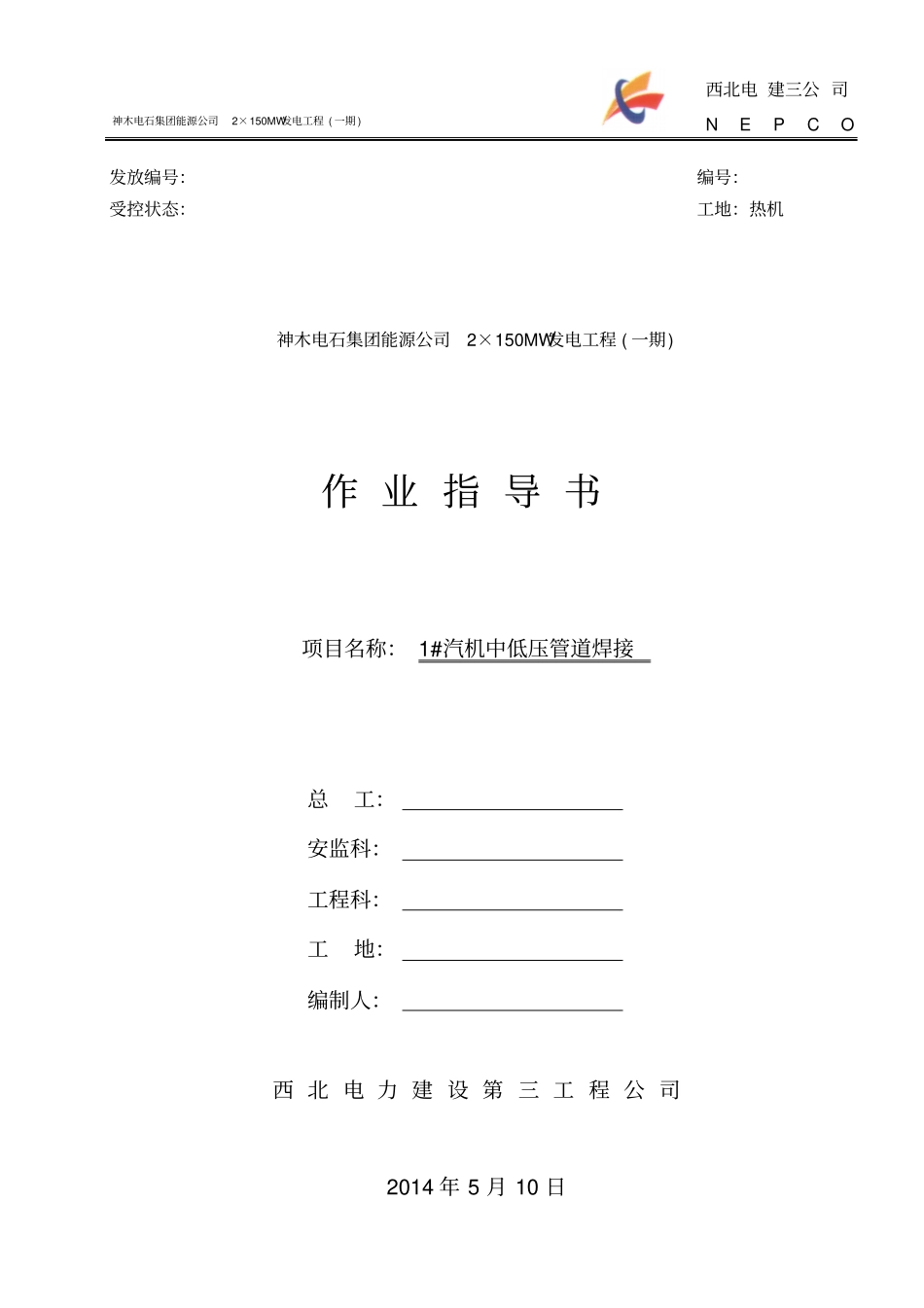

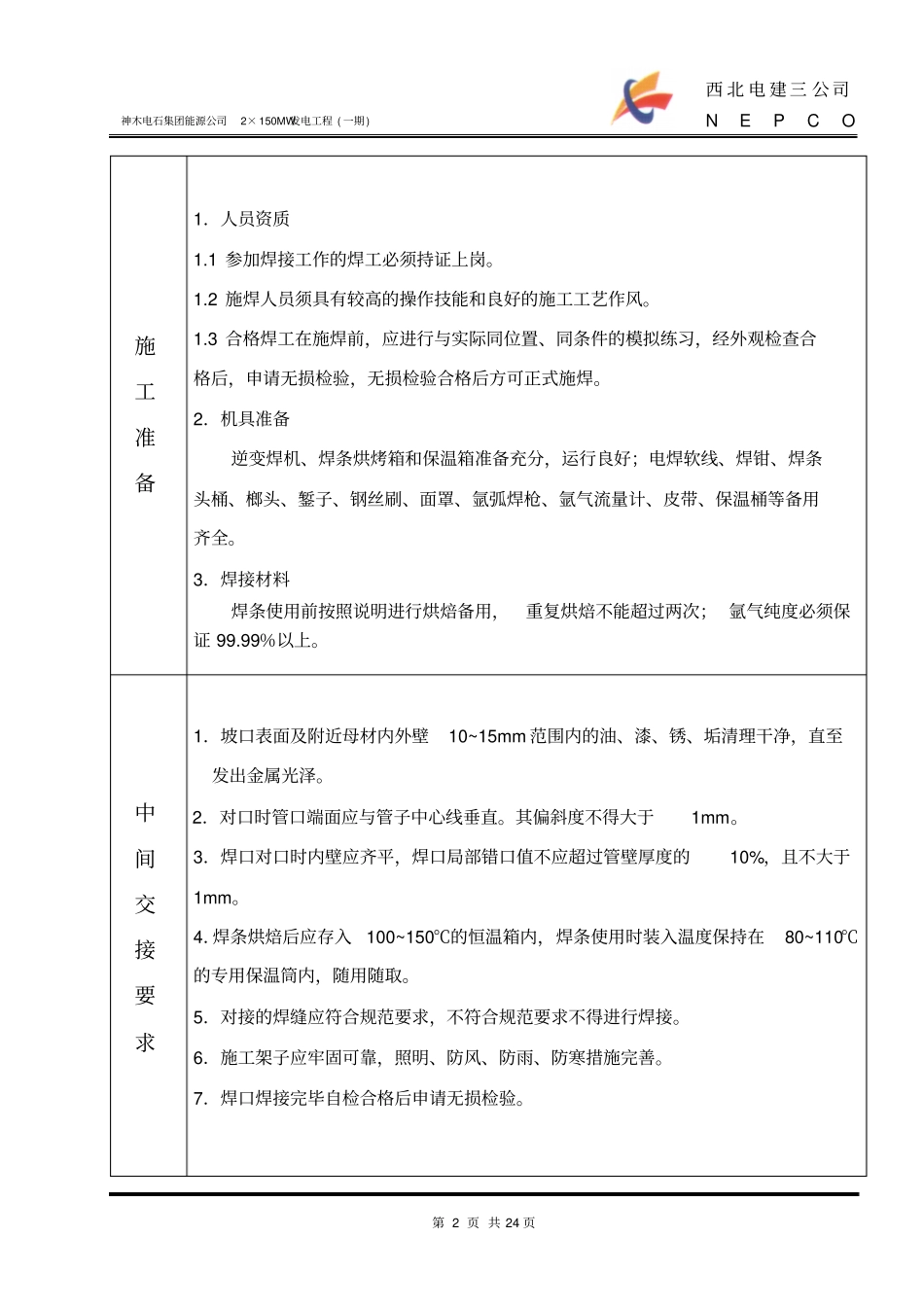

神木电石集团能源公司2×150MW发电工程(一期)西北电建三公司NEPCO发放编号：编号：受控状态：工地：热机神木电石集团能源公司2×150MW发电工程(一期)作业指导书项目名称：1#汽机中低压管道焊接总工：安监科：工程科：工地：编制人：西北电力建设第三工程公司2014年5月10日神木电石集团能源公司2×150MW发电工程(一期)西北电建三公司NEPCO第1页共24页工程名称神木电石集团能源公司(2×150MW)发电工程(一期)单位工程汽机管道安装分部工程汽机中低压管道焊接分项工程/工程编号1-1-1//施工内容及工程量1.工作内容汽机房中低压管道安装主要包括：抽汽管道、辅助蒸汽管道、凝结水管道、中低压给水管道、除氧器溢放水、高加疏水管道、低加疏水管道、开式循环水管道、闭式循环水管道、压缩空气管道、汽轮机轴封蒸汽管道、门杆漏汽管道、事故放油管道、润滑油管道安装、抽真空管道、除盐水管道、油净化管道等。施工依据1.哈尔滨汽轮机股份有限公司提供的中低压管道安装图纸。2.神木电石集团能源公司(2×150MW)发电工程(一期)《施工组织总设计》。3.《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002。4.《电力建设施工质量验收及评价规程第7部分：焊接篇》DL/T5210.7-2010。5.《火力发电厂焊接技术规程》DL/T869-2012。6.《中国能源建设集团有限公司安全生产管理暂行办法》中能建发安质环[2012]5号。7.经批准签发的设计变更单。8.公司焊培中心焊接工艺评定报告。神木电石集团能源公司2×150MW发电工程(一期)西北电建三公司NEPCO第2页共24页施工准备1．人员资质1.1参加焊接工作的焊工必须持证上岗。1.2施焊人员须具有较高的操作技能和良好的施工工艺作风。1.3合格焊工在施焊前，应进行与实际同位置、同条件的模拟练习，经外观检查合格后，申请无损检验，无损检验合格后方可正式施焊。2．机具准备逆变焊机、焊条烘烤箱和保温箱准备充分，运行良好；电焊软线、焊钳、焊条头桶、榔头、錾子、钢丝刷、面罩、氩弧焊枪、氩气流量计、皮带、保温桶等备用齐全。3．焊接材料焊条使用前按照说明进行烘焙备用，重复烘焙不能超过两次；氩气纯度必须保证99.99％以上。中间交接要求1．坡口表面及附近母材内外壁10~15mm范围内的油、漆、锈、垢清理干净，直至发出金属光泽。2．对口时管口端面应与管子中心线垂直。其偏斜度不得大于1mm。3．焊口对口时内壁应齐平，焊口局部错口值不应超过管壁厚度的10%，且不大于1mm。4．焊条烘焙后应存入100~150℃的恒温箱内，焊条使用时装入温度保持在80~110℃的专用保温筒内，随用随取。5．对接的焊缝应符合规范要求，不符合规范要求不得进行焊接。6．施工架子应牢固可靠，照明、防风、防雨、防寒措施完善。7．焊口焊接完毕自检合格后申请无损检验。神木电石集团能源公司2×150MW发电工程(一期)西北电建三公司NEPCO第3页共24页施工工序方框图返修不合格不合格合格专检无损检验合格验收签证资料整理结束虚线框表示质量检验点焊工自检填写自检表点焊打底中间层焊接盖面清理焊口领用烘焙发放焊前准备对口检查焊接工艺评定编制作业指导书焊接材料采购技术交底验收神木电石集团能源公司2×150MW发电工程(一期)西北电建三公司NEPCO第4页共24页施工技术要领1、工程概况。神木电石集团能源公司2×150MW发电工程，中低压管道为西北电力设计院设计。2．接头形式对接V型坡口3．焊接方法小管径焊口Φ60以下，壁厚≤6mm的焊口采用全氩弧焊接，焊接位置困难不便采用手工电弧焊方法的焊口采用全氩弧焊接的方法。其他管道采用氩弧焊打底手工电弧焊盖面的焊接方法(辅机冷却水水管道采用手工电弧焊的焊接方法)。管径大于194mm的管径焊口采用二人对称焊接，以减少焊接变形和焊接缺陷。4．焊接材料及规格材质焊丝焊条规格20TIG-J50，φ2.5E5015（J507）φ2.5mm，φ3.2mm12Cr1MoVTIG-R31E5015B2V（R317）φ2.5mm，φ3.2mm0Cr18Ni9H0Cr19Ni9E0-19-10Nb（A102）φ2.5mm，φ3.2mm1Cr18Ni9TiH1Cr18Ni9TiE0-19-10Nb（A132）φ2.5mm，φ3.2mm5．焊接电流及规范（下表为参考工艺参数，各具体项目见工艺卡）。神木电石集团能源公司2×150MW发电工程(一期)西北电建三公司NEPCO第5页共24页施工技术...
