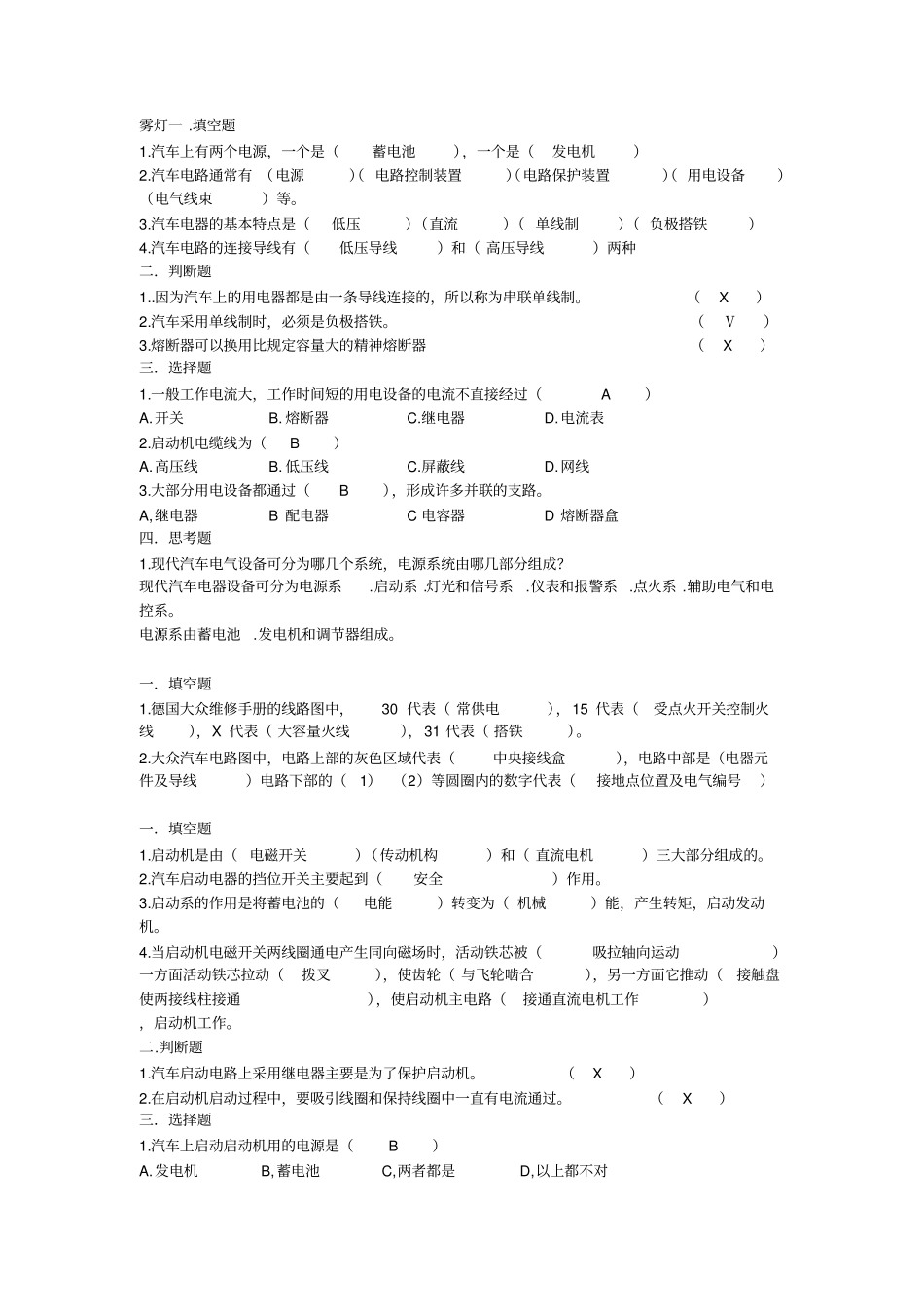

雾灯一.填空题1.汽车上有两个电源，一个是（蓄电池），一个是（发电机）2.汽车电路通常有（电源）（电路控制装置）（电路保护装置）（用电设备）（电气线束）等。3.汽车电器的基本特点是（低压）（直流）（单线制）（负极搭铁）4.汽车电路的连接导线有（低压导线）和（高压导线）两种二．判断题1..因为汽车上的用电器都是由一条导线连接的，所以称为串联单线制。（X）2.汽车采用单线制时，必须是负极搭铁。（Ⅴ）3.熔断器可以换用比规定容量大的精神熔断器（X）三．选择题1.一般工作电流大，工作时间短的用电设备的电流不直接经过（A）A.开关B.熔断器C.继电器D.电流表2.启动机电缆线为（B）A.高压线B.低压线C.屏蔽线D.网线3.大部分用电设备都通过（B），形成许多并联的支路。A,继电器B配电器C电容器D熔断器盒四．思考题1.现代汽车电气设备可分为哪几个系统，电源系统由哪几部分组成？现代汽车电器设备可分为电源系.启动系.灯光和信号系.仪表和报警系.点火系.辅助电气和电控系。电源系由蓄电池.发电机和调节器组成。一．填空题1.德国大众维修手册的线路图中，30代表（常供电），15代表（受点火开关控制火线），X代表（大容量火线），31代表（搭铁）。2.大众汽车电路图中，电路上部的灰色区域代表（中央接线盒），电路中部是（电器元件及导线）电路下部的（1）（2）等圆圈内的数字代表（接地点位置及电气编号）一．填空题1.启动机是由（电磁开关）（传动机构）和（直流电机）三大部分组成的。2.汽车启动电器的挡位开关主要起到（安全）作用。3.启动系的作用是将蓄电池的（电能）转变为（机械）能，产生转矩，启动发动机。4.当启动机电磁开关两线圈通电产生同向磁场时，活动铁芯被（吸拉轴向运动）一方面活动铁芯拉动（拨叉），使齿轮（与飞轮啮合），另一方面它推动（接触盘使两接线柱接通），使启动机主电路（接通直流电机工作），启动机工作。二.判断题1.汽车启动电路上采用继电器主要是为了保护启动机。（X）2.在启动机启动过程中，要吸引线圈和保持线圈中一直有电流通过。（X）三．选择题1.汽车上启动启动机用的电源是（B）A.发电机B,蓄电池C,两者都是D,以上都不对2.电磁开关将启动机主电路接通后，活动铁芯靠下述线圈产生的电磁力保持在吸合位置上（B）A,吸引线圈B.保持线圈C.吸拉线圈和保持线圈共同作用D.以上都不对四．思考题1.简述启动机电磁开关的工作过程。点火开关打到启动档电流经蓄电池到点火开关，再流经启动机电磁开关50端子，分两路一路直接经电磁开关内部保持线圈接地，另一路经电磁开关内吸拉线圈再经起动机C端子然后经直流电机接地，当两线圈均通电时，产生的电磁力使活动铁芯移动，电磁开关上的30端子和C端子导通。30端子和C端子导通后，蓄电池大电流直接经启动机30端子.C端子到直流电机,同时吸拉线圈短接停止工作,起动机开始工作。一．填空题1.桑塔纳2000轿车的雨刷系统的电有（快速）（慢速）（复位）（间歇）及（喷水）5个工作挡。2.雨刷电机的变速是通过改变（线圈）来实现的，为此其电刷通常有（3）个。二．判断题1.雨刷电动机的变速是通过变速电阻的串入或隔除来实现的。（X）2.使用雨刷系统的喷水挡时，应先让雨刷电机动作，然后再让喷水电机工作。（X）3.雨刷系统的自动复位机构确保了雨刷工作结束时将雨刷片停在合适位置。（V）三．选择题1.桑塔纳2000轿车雨刷系统的电源（B）A由点火开关直接控制B经点火开关由中间继电器控制C只受刮水器开关控制D以上说法都不对2.带有间歇挡的刮水器在下列情况下使用间歇挡（C）A大雨天B中雨天C毛毛细雨或大雾天D以上都正确四．思考题1.雨刷怎样实现停机复位功能？当雨刮开关推到停止档时，如果刮水器的刮片没有停在规定的位置，则电流经蓄电池正极→电源开关→熔丝→电刷B3→电枢绕组→电刷B1→到刮水器停止档→触电臂5→铜环9→搭铁，这时电动机继续工作，当刮水器的刮片停到规定位置时，触点臂3.5与铜环7接触使电机短路。于此同时，电动机电枢由于惯性而不能立刻停止，电枢绕组通过3.5与铜环7接触而构成回路，电枢绕组产生感应电流，因而产生制动扭矩，电动机迅速停止转动，使雨刮器的刮片停在规定位置。一．填空题...
