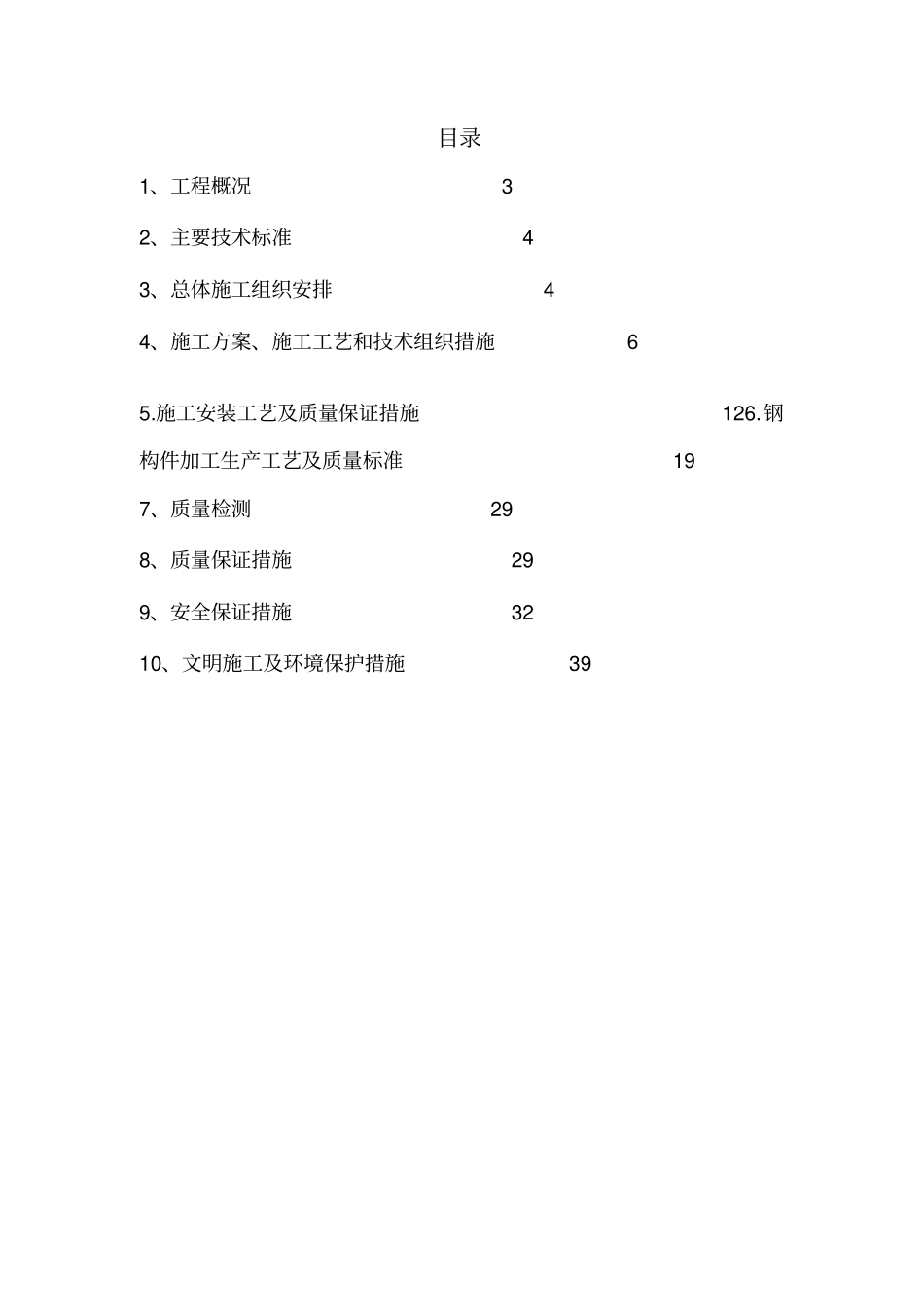

沪宁城际增设桥墩检查吊围栏工程(第二批)III标施工组织设计编制:上海达圣建筑安装工程有限公司日期:2018年8月16日目录1、工程概况32、主要技术标准43、总体施工组织安排44、施工方案、施工工艺和技术组织措施65.施工安装工艺及质量保证措施126.钢构件加工生产工艺及质量标准197、质量检测298、质量保证措施299、安全保证措施3210、文明施工及环境保护措施391、工程概况1.1施工目的根据高铁维修段对管内高铁桥墩检查设施现状的全面排查发现,有的桥墩横桥向安装有半围式吊篮,且墩顶均未安装围栏。工作人员在既有的吊篮上无法对支座等桥梁设备进行日常检查养护,存在安全隐患。根据铁总运[2014]127号文,要求完善高速铁路桥梁检查设施,方便桥梁工作人员对桥梁设备检查养护,保障高铁运营安全及检查养护人员人身安全。对墩顶距离地面高度6.0m及以上或者水中墩、道路范围内桥墩,应设置沿桥墩周长闭合的吊篮。根据现场调查及方案研讨,当墩顶横桥向最外缘距离梁底侧面水平距离不小于60cm时,在墩顶外侧设置围栏,与桥墩侧面的吊篮沿桥墩周长形成闭合。1.2施工范围项目地点:沪宁城际线K012+211-K029+005项目规模:沪宁城际线K012+211-K029+005内增设桥墩的吊篮及爬梯安装(安亭东桥段墩号1~166#、安亭北高架站墩号1~12#)。表2.1施工地段表1.3施工作业时间2018年9月1日至2018年11月30日(具体开工日期以项目部通知为准)。2、主要技术标准1、《铁路桥涵施工规范》(TB10203-2002)2、《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》(GB/T13912-2002)3、《钢铁制件粉末渗锌》(JB/T5067-1999)4、《公路桥涵施工技术规范》(JTJ041-2000)3、总体施工组织安排3.1组织机构我公司对沪宁城际增设桥墩检查围栏工程(第二批)Ⅰ标十分重视,为了加强项目建设管理,确保工期、质量、安全、生态环境保护等建设目标全面实现,优质高效完成工程建设任务,我公司特成立了沪宁城际桥墩增设吊篮及围栏工程项目部,配备了精干力量,专职承担本项工程施工任务。项目部下设工程技术部、物资设备部、安全质量环保部、综合办公室四个只能管理部门。施工组织机构图如下图所示图3.1施工组织机构图项目经理为项目负责人,项目总工为本项目技术负责人。工程技术部:由项目总工担任部长,各施工队技术负责人组成。负责技术方案编制、作业方案制定、现场技术管理、作业质量控制。安全质量环保部由项目经理担任部长,安全员及各施工队安全质量人员组成。负责现场作业安全监控,质量检查、环境保护、确认、把关。物资设备部:负责材料及设备的准备。综合办公室:负责协调保证及后勤工作。3.2施工进度计划根据施工进度及架梁工期的要求桥梁墩顶吊围篮施工计划如下:见附件1横道图技术负责人现场负责人综合办公室工程技术部项目经理物资设备部安全质量环保部4、施工方案、施工工艺和技术组织措施4.1施工工序吊篮施工工艺流程详见下图:桥梁墩顶吊围栏施工工艺流程图预埋槽道/钻孔植筋钢构件加工焊接防腐处理吊篮构件运输吊篮安装除锈、刷脱模剂模型组拼监理验收钢构件涂装钢构件预拼装4.2施工准备接到中标通知后,按甲方要求,我单位将根据投标文件中的人员组成,管理人员在1日内到位,先遣施工人员2日内到位,与有关单位签订《安全生产协议》积极做好工程正式开工前的各项施工准备工作。拟定施工准备工作安排如下表所示。表2.2施工准备工作安排表序号项目主要内容负责部门备注1主要人员进场项目部全体人员及工程队主要人员综合办公室2图纸审核审核设计图纸,计算工作量工程技术部3现场复查确定现场实际情况工程技术部4材料调查调查料源单价、运输方式物资设备部5生活设施临建建立工点、临时项目部搭设工程队6编制实施性施工组织设计编制劳、材、机计划,施工方案工程技术部7施工人员进场作业人员进入施工地点工程队8材料计划、料源组织依据“施组”,联系料源,签订合同物资设备部9设备进场施工设备进场物资设备部10生产设施临建建立必须的生产临设工程队11培训、技术交底现场人员技术、安全培训、技术交底工程技术部12签订安全协议与设备管理单位签订施工安全协议安全质量部13开工报告向建设单位提出...
