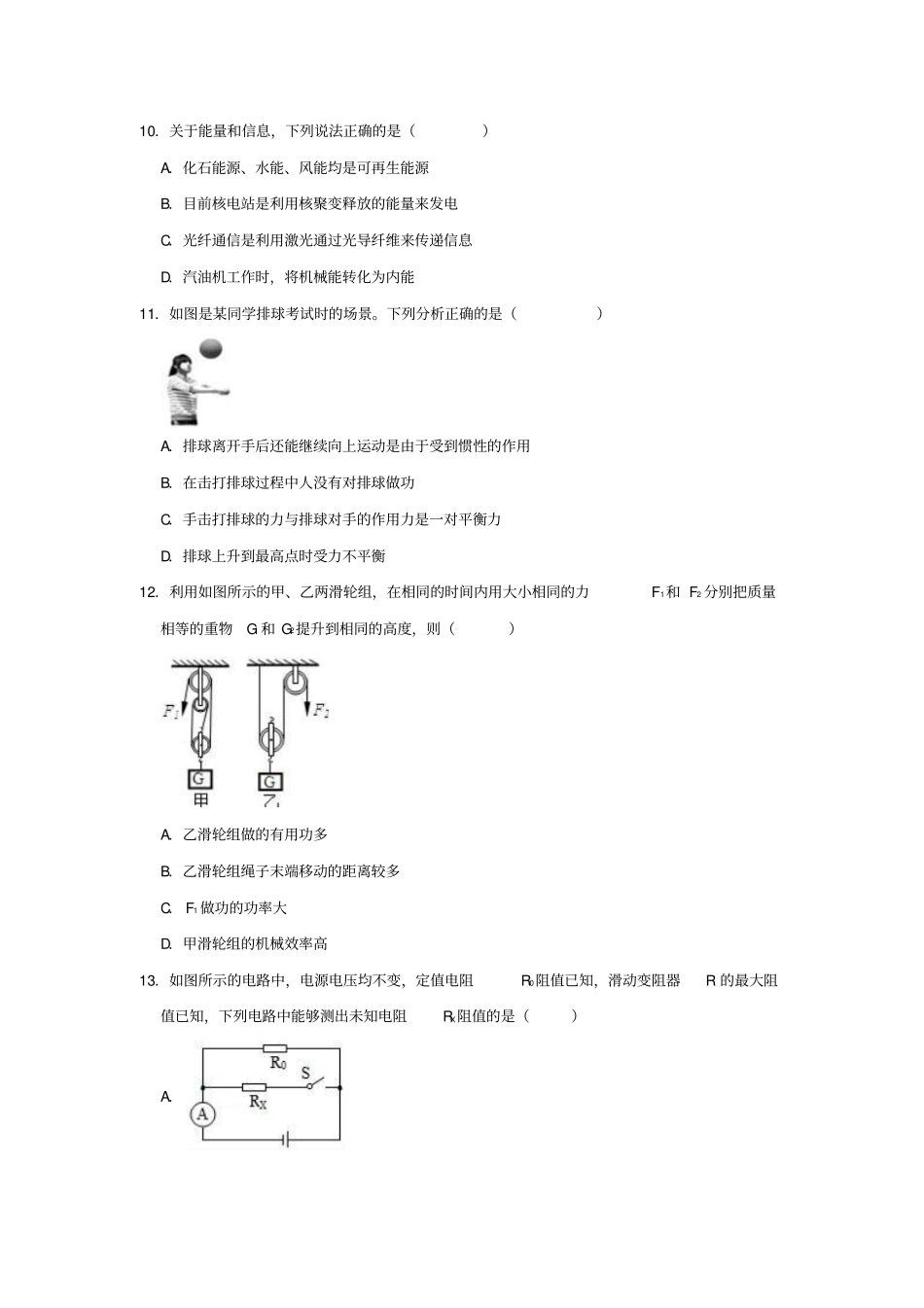

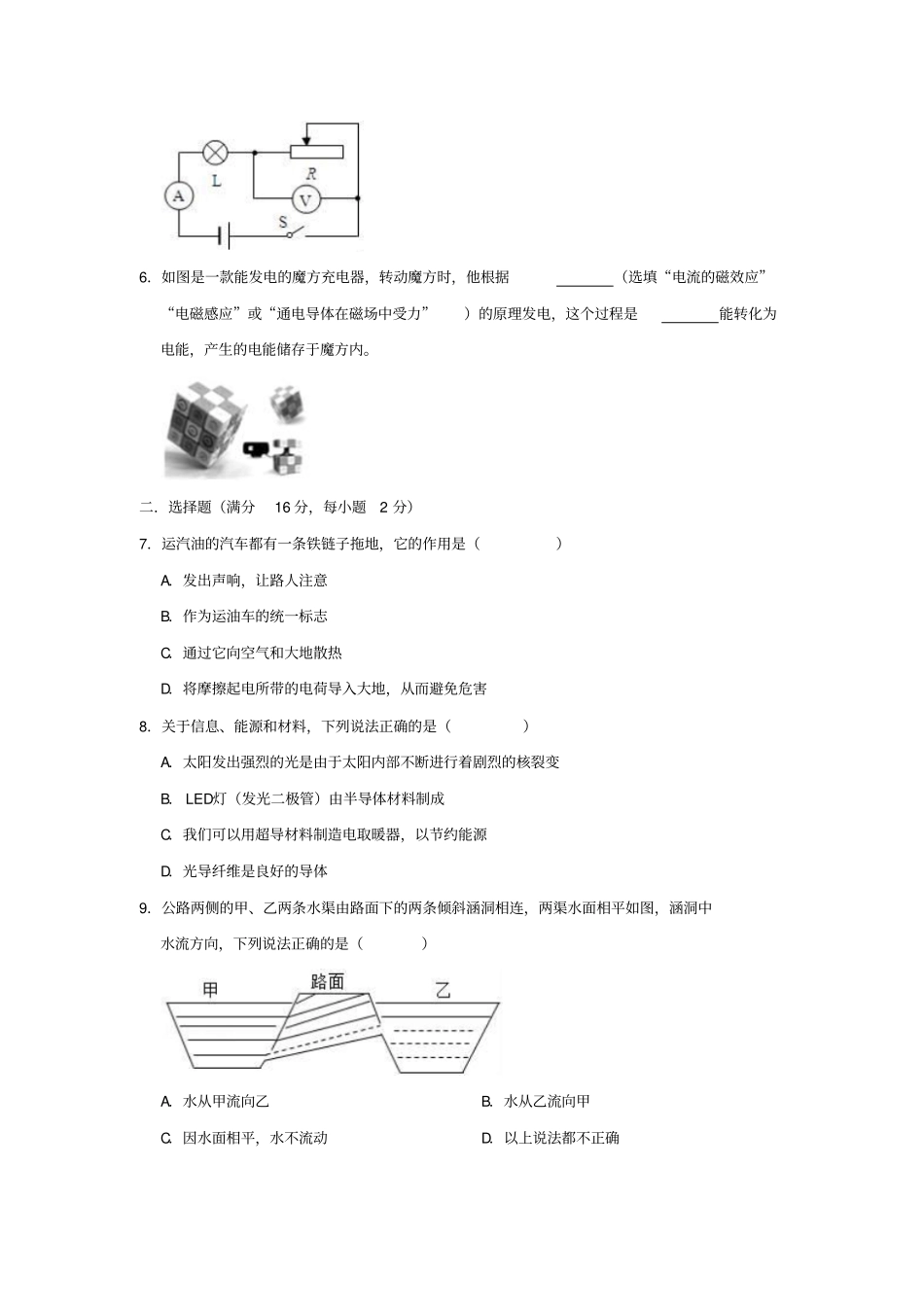

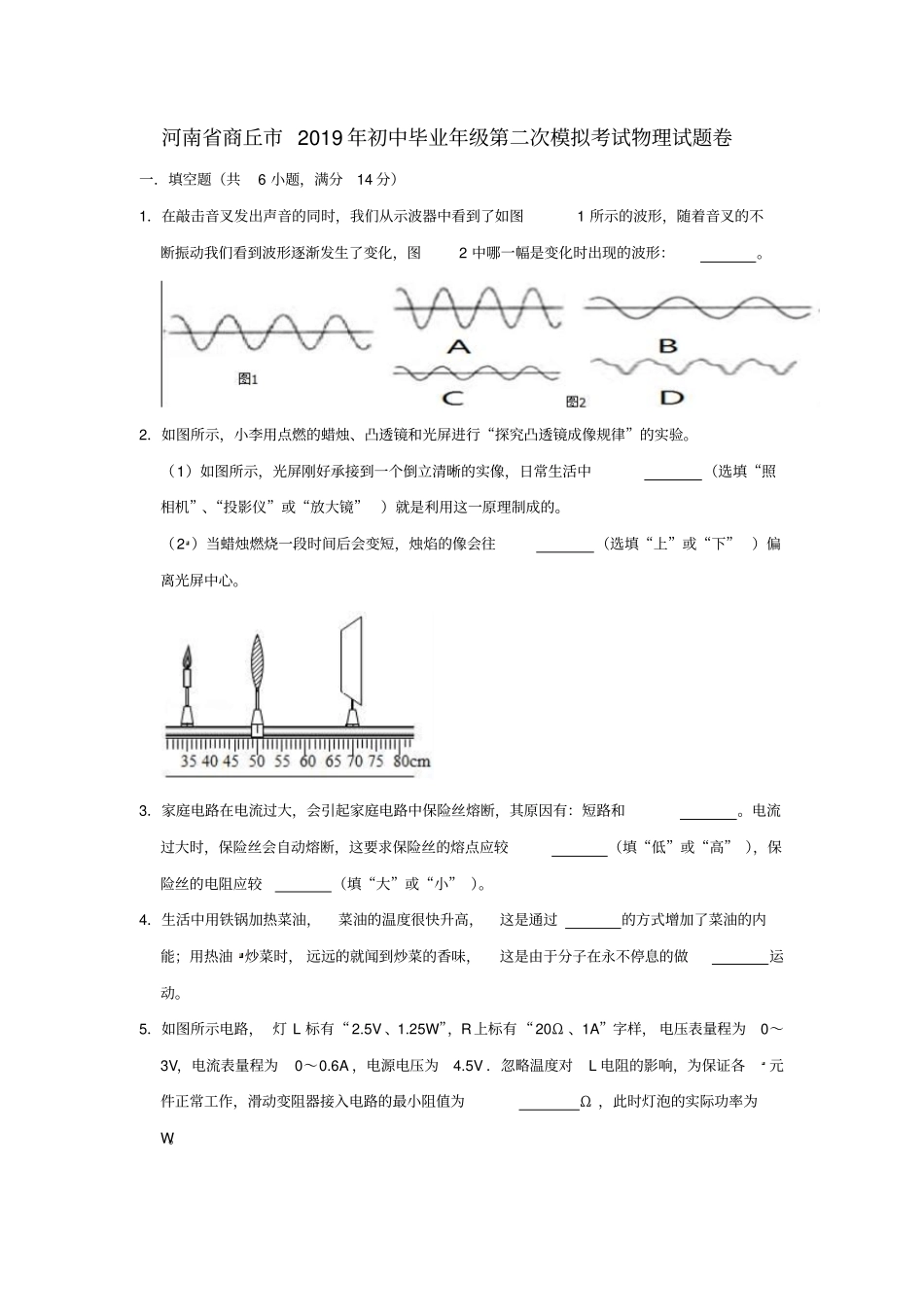

河南省商丘市2019年初中毕业年级第二次模拟考试物理试题卷一．填空题（共6小题，满分14分）1．在敲击音叉发出声音的同时，我们从示波器中看到了如图1所示的波形，随着音叉的不断振动我们看到波形逐渐发生了变化，图2中哪一幅是变化时出现的波形：。2．如图所示，小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验。（1）如图所示，光屏刚好承接到一个倒立清晰的实像，日常生活中（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的。（2）当蜡烛燃烧一段时间后会变短，烛焰的像会往（选填“上”或“下”）偏离光屏中心。3．家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因有：短路和。电流过大时，保险丝会自动熔断，这要求保险丝的熔点应较（填“低”或“高”），保险丝的电阻应较（填“大”或“小”）。4．生活中用铁锅加热菜油，菜油的温度很快升高，这是通过的方式增加了菜油的内能；用热油炒菜时，远远的就闻到炒菜的香味，这是由于分子在永不停息的做运动。5．如图所示电路，灯L标有“2.5V、1.25W”，R上标有“20Ω、1A”字样，电压表量程为0～3V，电流表量程为0～0.6A，电源电压为4.5V．忽略温度对L电阻的影响，为保证各元件正常工作，滑动变阻器接入电路的最小阻值为Ω，此时灯泡的实际功率为W。6．如图是一款能发电的魔方充电器，转动魔方时，他根据（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程是能转化为电能，产生的电能储存于魔方内。二．选择题（满分16分，每小题2分）7．运汽油的汽车都有一条铁链子拖地，它的作用是（）A．发出声响，让路人注意B．作为运油车的统一标志C．通过它向空气和大地散热D．将摩擦起电所带的电荷导入大地，从而避免危害8．关于信息、能源和材料，下列说法正确的是（）A．太阳发出强烈的光是由于太阳内部不断进行着剧烈的核裂变B．LED灯（发光二极管）由半导体材料制成C．我们可以用超导材料制造电取暖器，以节约能源D．光导纤维是良好的导体9．公路两侧的甲、乙两条水渠由路面下的两条倾斜涵洞相连，两渠水面相平如图，涵洞中水流方向，下列说法正确的是（）A．水从甲流向乙B．水从乙流向甲C．因水面相平，水不流动D．以上说法都不正确10．关于能量和信息，下列说法正确的是（）A．化石能源、水能、风能均是可再生能源B．目前核电站是利用核聚变释放的能量来发电C．光纤通信是利用激光通过光导纤维来传递信息D．汽油机工作时，将机械能转化为内能11．如图是某同学排球考试时的场景。下列分析正确的是（）A．排球离开手后还能继续向上运动是由于受到惯性的作用B．在击打排球过程中人没有对排球做功C．手击打排球的力与排球对手的作用力是一对平衡力D．排球上升到最高点时受力不平衡12．利用如图所示的甲、乙两滑轮组，在相同的时间内用大小相同的力F1和F2分别把质量相等的重物G1和G2提升到相同的高度，则（）A．乙滑轮组做的有用功多B．乙滑轮组绳子末端移动的距离较多C．F1做功的功率大D．甲滑轮组的机械效率高13．如图所示的电路中，电源电压均不变，定值电阻R0阻值已知，滑动变阻器R的最大阻值已知，下列电路中能够测出未知电阻RX阻值的是（）A．B．C．D．14．如图所示，A、B、C体积相同。将它们放入水中静止后，A漂浮，B悬浮，C沉底。则下列说法正确的是（）A．A所受的浮力大于B、C所受浮力B．B下表面所受的压力小于A下表面所受水的压力C．C所受的浮力一定等于B所受的浮力D．A、B所受的浮力相等且大于C三．作图题（共2小题，满分4分，每小题2分）15．某次实验时，小明的眼睛在A处看到发光点S在玻璃板中的像S′位置如图所示。请作出发光点S的位置，并完成光路图。（保留作图痕迹）16．请作出图中：①物体A所受重力G的示意图；②力F的力臂l。四．实验探究题（共3小题，满分18分）17．（4分）生活中处处有物理，小明在生活中发现：随着气温升高，放在口袋中的巧克力变软了，以上现象引发了他的猜想：巧克力可能是非晶体。于是他采用图甲的装置进行了以下探究：（1）把石棉网垫在烧杯下，并将试管放在水中加热，这是为了使巧克力受热，而且巧克力的温度上升...
