泥浆护壁钻孔灌注桩桩基工程施工组织设计VIP免费

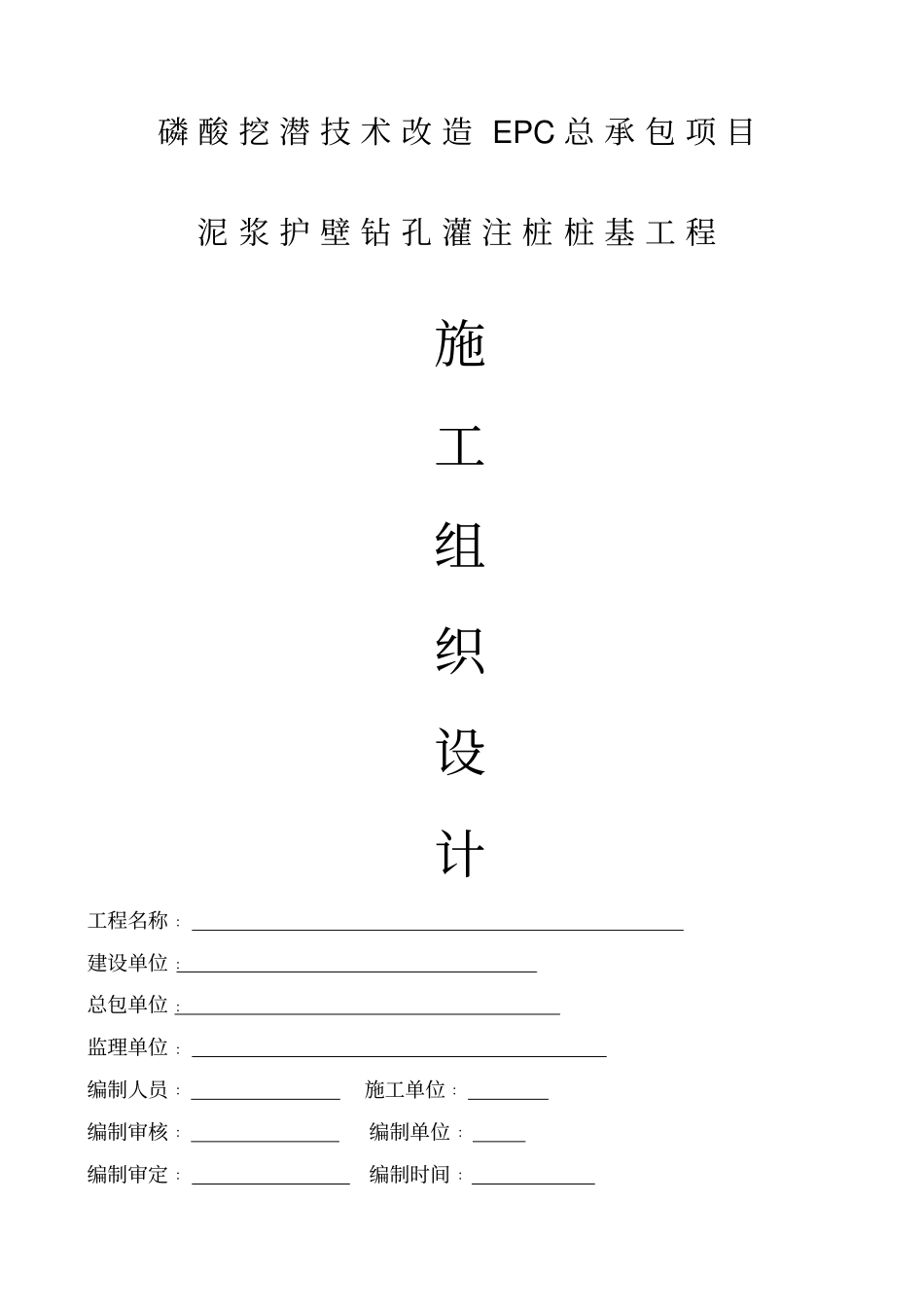

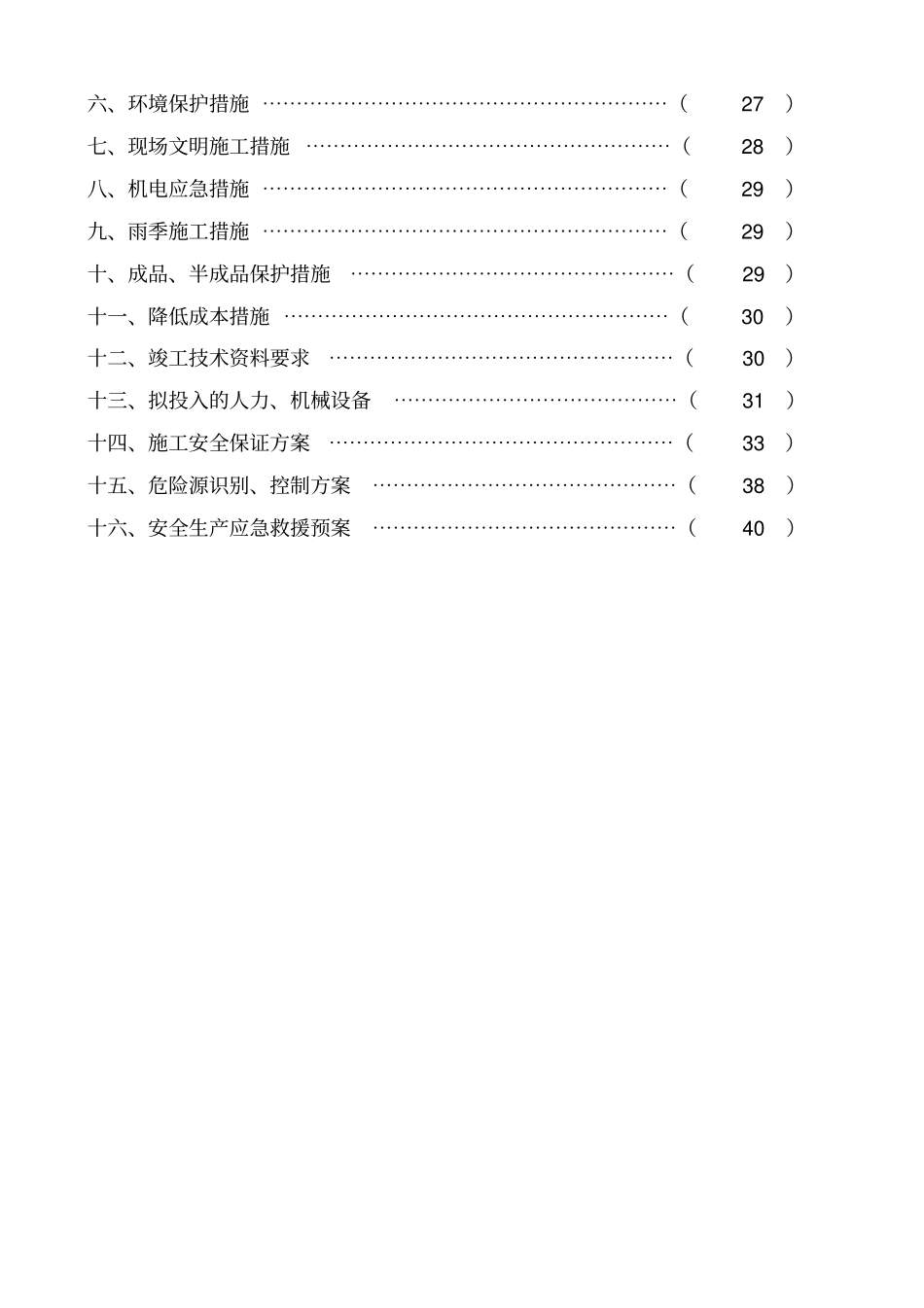

磷酸挖潜技术改造EPC总承包项目泥浆护壁钻孔灌注桩桩基工程施工组织设计工程名称：建设单位：总包单位：监理单位：编制人员：施工单位：编制审核：编制单位：编制审定：编制时间：目录一、工程概况、设计要求、场地地形、地貌及工程地质条件、岩土工程分析评价、建设单位要求、编制依据:⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）1、工程概况2、设计要求3、建设单位要求4、场地地形、地貌及工程地质条件5、岩土工程分析评价6、编制依据二、难点分析、工艺设备选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（8）1、难点分析2、工艺设备选择三、施工组织计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（9）1、施工总体构想2、施工准备要求3、工程测量要求4、施工工艺流程四、施工质量预防控制、保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（12）1、工程质量保证体系一览图2、工程质量管理3、管理机构的确定和落实4、施工过程管理原则5、施工过程质量控制五、施工进度计划及保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（23）1、施工进度计划2、施工工期保证措施六、环境保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（27）七、现场文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（28）八、机电应急措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（29）九、雨季施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（29）十、成品、半成品保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（29）十一、降低成本措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（30）十二、竣工技术资料要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（30）十三、拟投入的人力、机械设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（31）十四、施工安全保证方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（33）十五、危险源识别、控制方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（38）十六、安全生产应急救援预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（40）一、工程概况、设计要求、场地地形、地貌及工程地质条件、岩土工程分析评价、建设单位要求、编制依据:1、工程概况：XX国际三环分公司磷酸挖潜技术改造项目，由中国石化集团南京工程公司负责总承包，场地范围内的旧建筑物旧基础大部分已清除。拟建大型30万吨磷酸反应消化萃取槽及闪冷框架，工程重要性等级为一级；基础位于地下水位以下，场地复杂程度等级为二级（中等复杂场地）；场地岩土种类较多、不均匀，性质变化大，地基复杂程度二级（中等复杂地基）。2．设计要求：2.1、桩顶标高=-1.200；2.2、施工工艺：釆用泥浆护壁旋挖钻孔灌注桩、冲击钻孔灌注桩;2.3、施工桩径：桩径1000mm；2.4、施工桩长：桩长约32m，以④1强风化泥岩层或⑤1强风化灰岩层为持力层,(长度以地勘报告的钻孔顶标高起计算的有效长度),单桩承载力特征值6000KN。2.5、桩身砼强度为C35。2.6、抗压桩钢筋笼配置：主筋：14Φ20，加强筋Φ14@2000,螺旋箍筋Φ10@100/200；3、建设单位要求：3.1、原旧厂房已撤除，基础为钢筋混凝土，，是主要的地下障碍物。需清除原钢筋混凝土，深度在2m～5m左右，此部分工程量已完成；3.2、地下水位在自然地面下10.8m～11.6m之间；4、场地地形、地貌及工程地质条件：4.1、场地地形、地貌：拟建场地位于厂区内，场地地貌为剥蚀残丘地貌，地形平坦，地势较开阔。地面标高约在22.51～24.17m之间，最大相对高差约1.66m。4.2地质岩性构成场地地质构造属小江断裂带的次生断裂构造带，场地距离该断层带较远，断层对拟建场地影响不大。据本次勘察揭露，拟建场地钻探深度范围内自上而下依次为第四系人工堆积（Qml）的素填土、第四系残坡积（Qel+dl）粉质黏土及下卧侏罗系中统泥岩（J2），现据地基土成因、岩性特征及物理力学性质对地基土进行工程地质单元层划分，共划分三个工程地质单元层，现将各单元层岩性特征及分布范围自上而下简述如下：4.2.1第四系人工堆积（Qml）层①1素填土：主要由褐黄色、褐红色黏性土混原基础及少量植物根组成，局部混少量人工垃圾，大部分顶部有1～2.5米老基础，在ZK6，ZK5，ZK10、ZK11底部有1～2米老基础，场地内均有分布。4.2.2第四系坡积（Q4el+dl）层②黏土：褐黄、褐红色，可塑状态，局部呈软...
