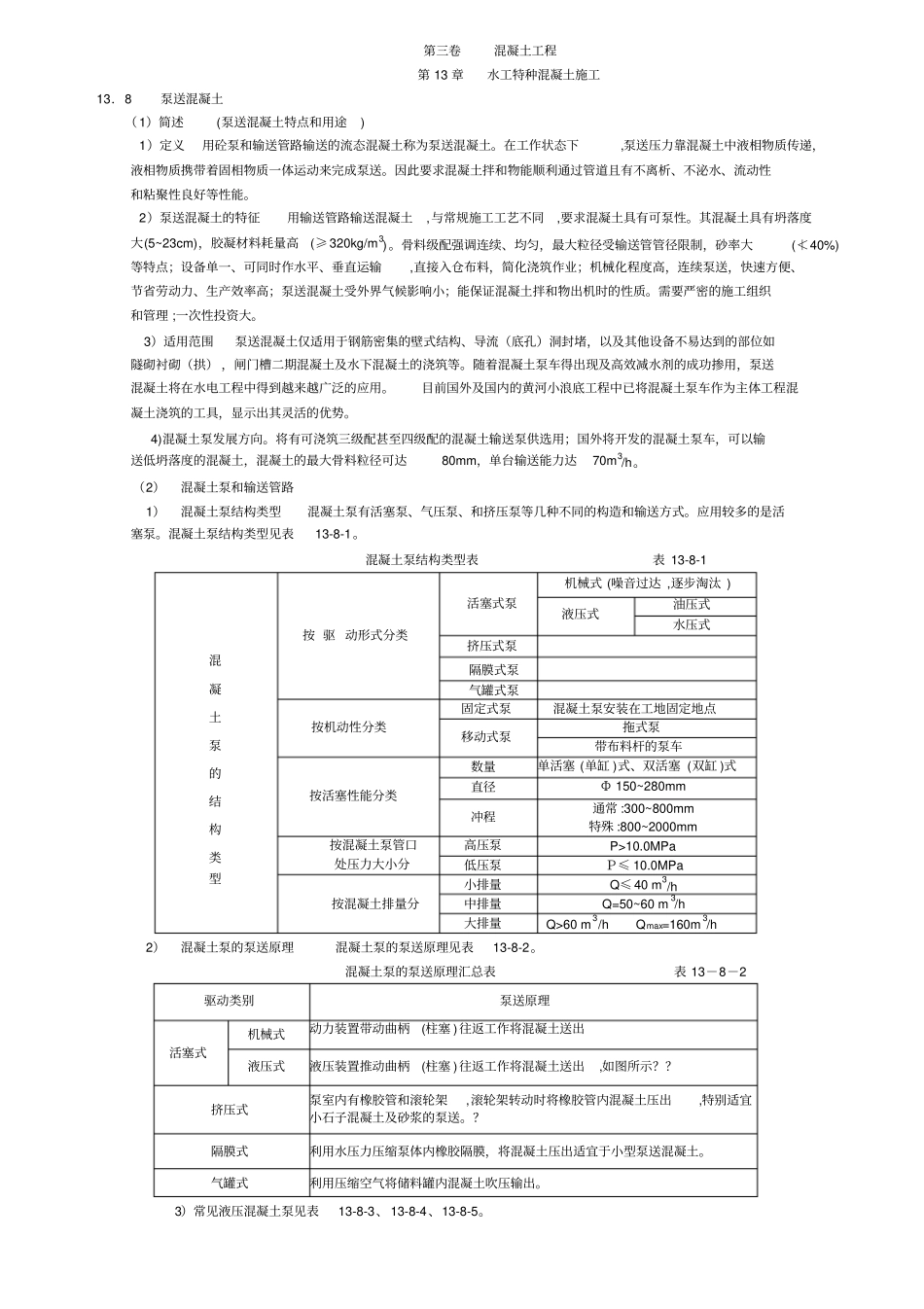

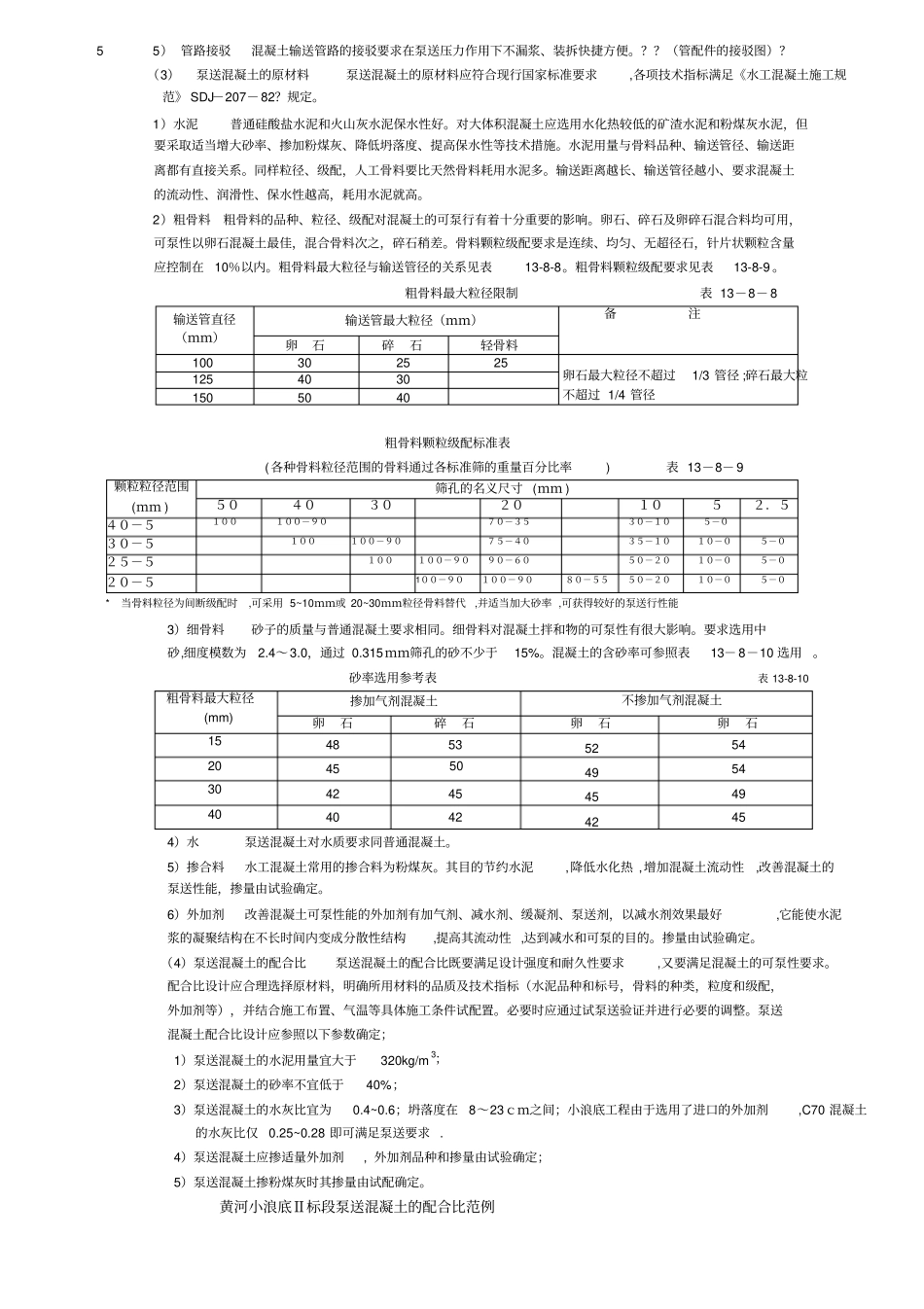

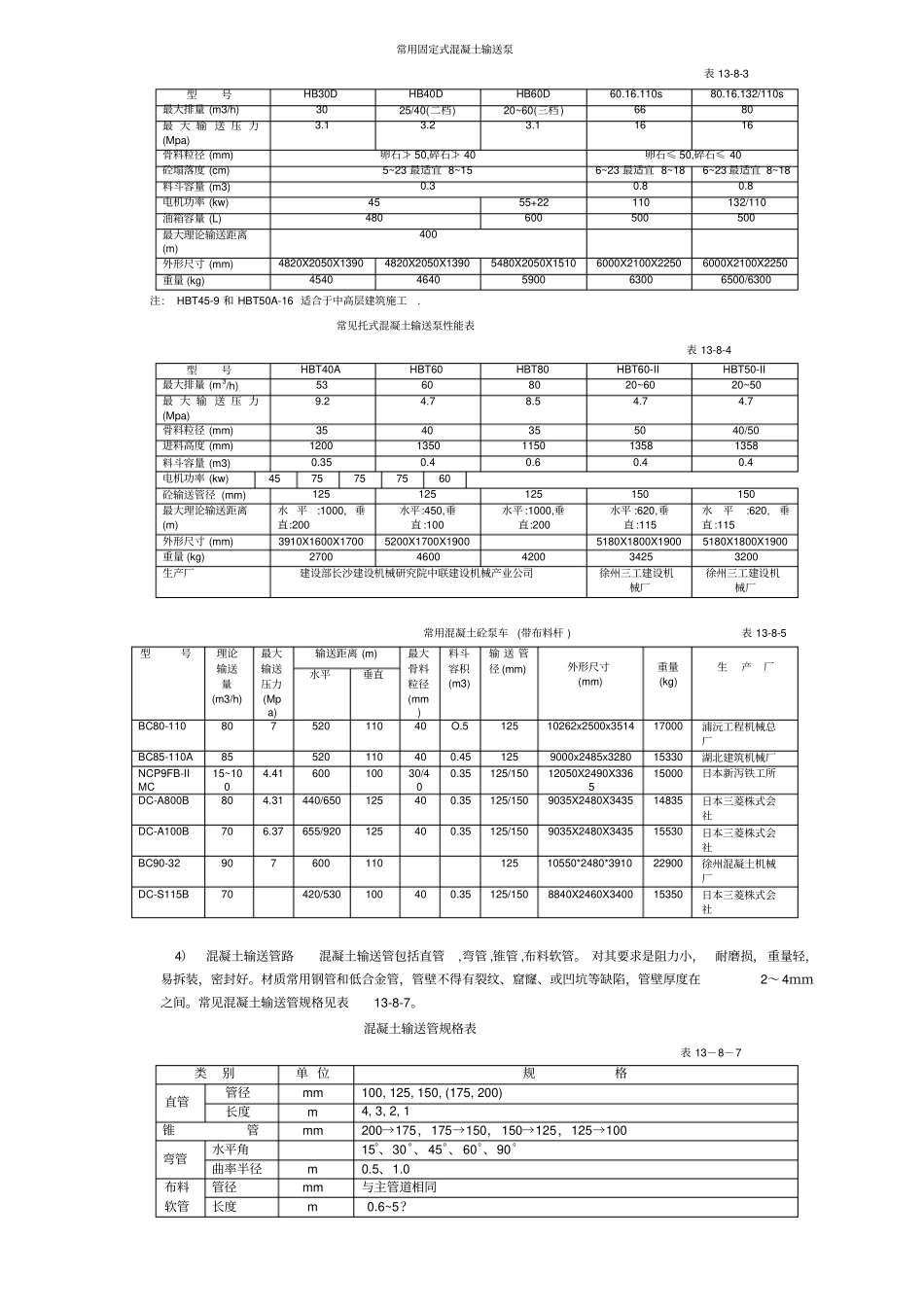

第三卷混凝土工程第13章水工特种混凝土施工13．8泵送混凝土（1）简述(泵送混凝土特点和用途)1）定义用砼泵和输送管路输送的流态混凝土称为泵送混凝土。在工作状态下,泵送压力靠混凝土中液相物质传递，液相物质携带着固相物质一体运动来完成泵送。因此要求混凝土拌和物能顺利通过管道且有不离析、不泌水、流动性和粘聚性良好等性能。2）泵送混凝土的特征用输送管路输送混凝土,与常规施工工艺不同,要求混凝土具有可泵性。其混凝土具有坍落度大(5~23cm)，胶凝材料耗量高(≥320kg/m3)。骨料级配强调连续、均匀，最大粒径受输送管管径限制，砂率大(≮40%)等特点；设备单一、可同时作水平、垂直运输,直接入仓布料，简化浇筑作业；机械化程度高，连续泵送，快速方便、节省劳动力、生产效率高；泵送混凝土受外界气候影响小；能保证混凝土拌和物出机时的性质。需要严密的施工组织和管理;一次性投资大。3）适用范围泵送混凝土仅适用于钢筋密集的壁式结构、导流（底孔）洞封堵，以及其他设备不易达到的部位如隧砌衬砌（拱），闸门槽二期混凝土及水下混凝土的浇筑等。随着混凝土泵车得出现及高效减水剂的成功掺用，泵送混凝土将在水电工程中得到越来越广泛的应用。目前国外及国内的黄河小浪底工程中已将混凝土泵车作为主体工程混凝土浇筑的工具，显示出其灵活的优势。4)混凝土泵发展方向。将有可浇筑三级配甚至四级配的混凝土输送泵供选用；国外将开发的混凝土泵车，可以输送低坍落度的混凝土，混凝土的最大骨料粒径可达80mm，单台输送能力达70m3/h。（2）混凝土泵和输送管路1）混凝土泵结构类型混凝土泵有活塞泵、气压泵、和挤压泵等几种不同的构造和输送方式。应用较多的是活塞泵。混凝土泵结构类型见表13-8-1。混凝土泵结构类型表表13-8-1混凝土泵的结构类型按驱动形式分类活塞式泵机械式(噪音过达,逐步淘汰)液压式油压式水压式挤压式泵隔膜式泵气罐式泵按机动性分类固定式泵混凝土泵安装在工地固定地点移动式泵拖式泵带布料杆的泵车按活塞性能分类数量单活塞(单缸)式、双活塞(双缸)式直径Ф150~280mm冲程通常:300~800mm特殊:800~2000mm按混凝土泵管口处压力大小分高压泵P>10.0MPa低压泵Ｐ≤10.0MPa按混凝土排量分小排量Q≤40m3/h中排量Q=50~60m3/h大排量Q>60m3/hQmax=160m3/h2）混凝土泵的泵送原理混凝土泵的泵送原理见表13-8-2。混凝土泵的泵送原理汇总表表13－8－2驱动类别泵送原理活塞式机械式动力装置带动曲柄(柱塞)往返工作将混凝土送出液压式液压装置推动曲柄(柱塞)往返工作将混凝土送出,如图所示？？挤压式泵室内有橡胶管和滚轮架,滚轮架转动时将橡胶管内混凝土压出,特别适宜小石子混凝土及砂浆的泵送。？隔膜式利用水压力压缩泵体内橡胶隔膜，将混凝土压出适宜于小型泵送混凝土。气罐式利用压缩空气将储料罐内混凝土吹压输出。3）常见液压混凝土泵见表13-8-3、13-8-4、13-8-5。常用固定式混凝土输送泵表13-8-3型号HB30DHB40DHB60D60.16.110s80.16.132/110s最大排量(m3/h)3025/40(二档)20~60(三档)6680最大输送压力(Mpa)3.13.23.11616骨料粒径(mm)卵石≯50,碎石≯40卵石≤50,碎石≤40砼塌落度(cm)5~23最适宜8~156~23最适宜8~186~23最适宜8~18料斗容量(m3)0.30.80.8电机功率(kw)4555+22110132/110油箱容量(L)480600500500最大理论输送距离(m)400外形尺寸(mm)4820X2050X13904820X2050X13905480X2050X15106000X2100X22506000X2100X2250重量(kg)45404640590063006500/6300注:HBT45-9和HBT50A-16适合于中高层建筑施工.常见托式混凝土输送泵性能表表13-8-4型号HBT40AHBT60HBT80HBT60-IIHBT50-II最大排量(m3/h)53608020~6020~50最大输送压力(Mpa)9.24.78.54.74.7骨料粒径(mm)3540355040/50进料高度(mm)12001350115013581358料斗容量(m3)0.350.40.60.40.4电机功率(kw)4575757560砼输送管径(mm)125125125150150最大理论输送距离(m)水平:1000,垂直:200水平:450,垂直:100水平:1000,垂直:200水平:620,垂直:115水平:620,垂直:115外形尺寸(mm)3910X1600X17005200X1700X19005180X1800X19005180X1800X1900重量(kg)27004600420034253200生产厂建设部长沙建设机械研究院中联建设机械产业公司徐州三工建...
