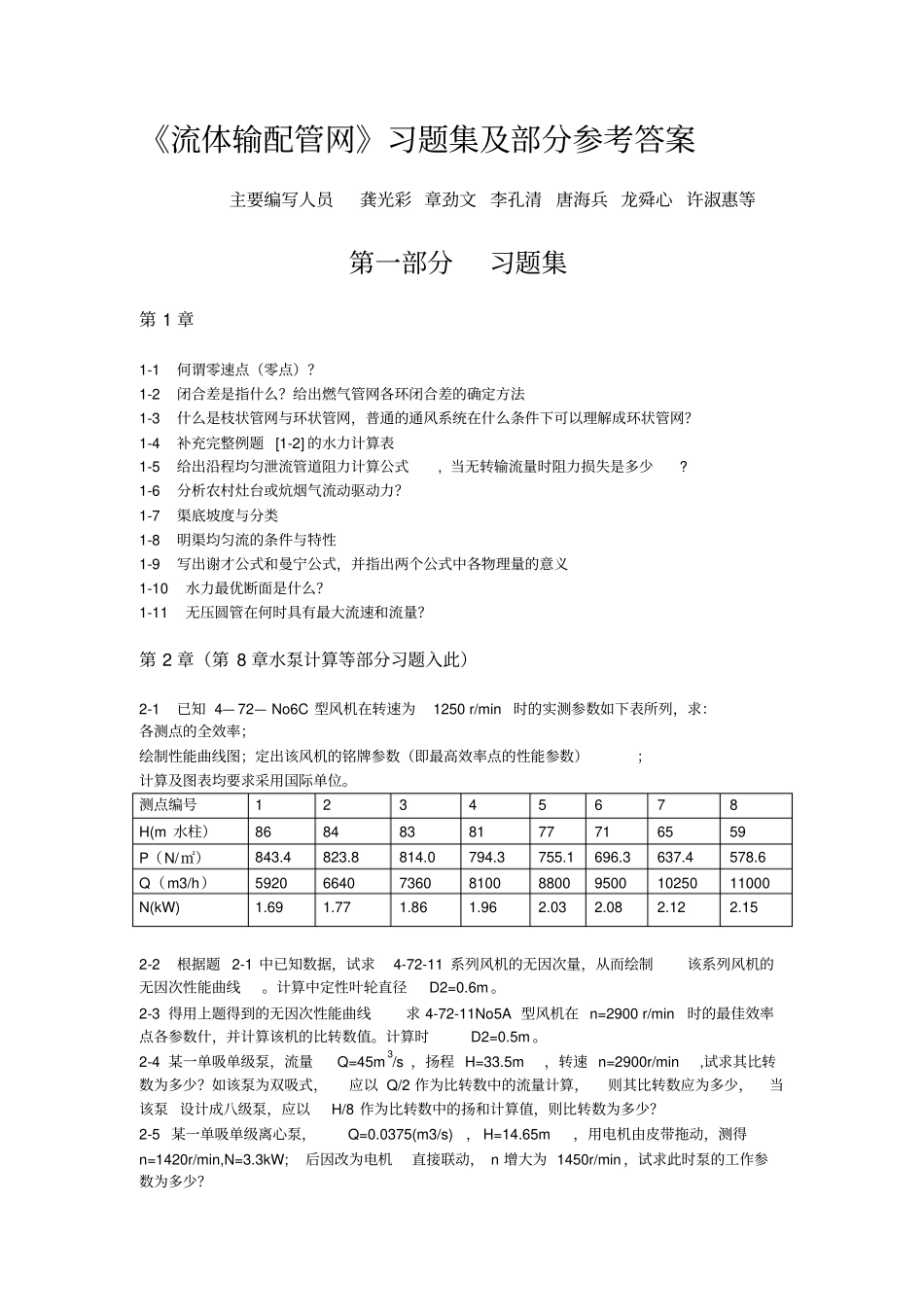

《流体输配管网》习题集及部分参考答案主要编写人员龚光彩章劲文李孔清唐海兵龙舜心许淑惠等第一部分习题集第1章1-1何谓零速点（零点）？1-2闭合差是指什么？给出燃气管网各环闭合差的确定方法1-3什么是枝状管网与环状管网，普通的通风系统在什么条件下可以理解成环状管网？1-4补充完整例题[1-2]的水力计算表1-5给出沿程均匀泄流管道阻力计算公式,当无转输流量时阻力损失是多少?1-6分析农村灶台或炕烟气流动驱动力？1-7渠底坡度与分类1-8明渠均匀流的条件与特性1-9写出谢才公式和曼宁公式，并指出两个公式中各物理量的意义1-10水力最优断面是什么？1-11无压圆管在何时具有最大流速和流量？第2章（第8章水泵计算等部分习题入此）2-1已知4—72—No6C型风机在转速为1250r/min时的实测参数如下表所列，求：各测点的全效率；绘制性能曲线图；定出该风机的铭牌参数（即最高效率点的性能参数）；计算及图表均要求采用国际单位。测点编号12345678H(m水柱）8684838177716559P（N/㎡）843.4823.8814.0794.3755.1696.3637.4578.6Q（m3/h）5920664073608100880095001025011000N(kW)1.691.771.861.962.032.082.122.152-2根据题2-1中已知数据，试求4-72-11系列风机的无因次量，从而绘制该系列风机的无因次性能曲线。计算中定性叶轮直径D2=0.6m。2-3得用上题得到的无因次性能曲线求4-72-11No5A型风机在n=2900r/min时的最佳效率点各参数什，并计算该机的比转数值。计算时D2=0.5m。2-4某一单吸单级泵，流量Q=45m3/s，扬程H=33.5m，转速n=2900r/min,试求其比转数为多少？如该泵为双吸式，应以Q/2作为比转数中的流量计算，则其比转数应为多少，当该泵设计成八级泵，应以H/8作为比转数中的扬和计算值，则比转数为多少？2-5某一单吸单级离心泵，Q=0.0375(m3/s)，H=14.65m，用电机由皮带拖动，测得n=1420r/min,N=3.3kW;后因改为电机直接联动，n增大为1450r/min，试求此时泵的工作参数为多少？2-6在n=2000的条件下实测一离心泵的结果为Q=0.17m?/s,H=104m,N=184kW.如有一几何相似的水泵，其叶轮比上述泵的叶轮大一倍，在1500r/min之下运行，试求在相同的工况点的流量，扬程及效率各为多少?2-7有一转速为1480r/min的水泵，理论流量Q=0.0833m?/s，叶轮外径D?=360mm，叶轮出中有效面积A=0.023㎡，叶片出口安装角β?=30°，试做出口速度三角形。假设流体进入叶片前没有预旋运动，即Vu?=0,试计算此泵的理论压头Ht∞.设涡流修正系数k=0.77，理论压HT这多少？2-8有一台多级锅炉给水泵，要求满足扬程H=176m，流量Q=81.6m3/h，试求该泵所需的级数和轴功率各为多少？计算中不考虑涡流修正系数。其余已知条件如下：叶轮个径D?=254m水力效率ηh=92%容积效率ηv=90%机械效率ηm=95%转速n=1440r/min液体出口绝对流速的切向分速为出口圆周速度的55﹪.2-9为什么离心式泵与风机性能曲线中的Q-η曲线有一个最高效率点？2-10影响泵或风机的性能的能量损失有哪几种？简单地讨论造成损失的原因。证明全效率等于各分效率之乘积。2-11试简论述相似律与比转数的含义和用途，指出两者的区别。2-12无因次性能曲线何以能概括同一系列中，大小不同，工况各异的性能？应用无因次性能曲线要注意哪些问题？2-13试简论不同叶型对风机性能的影响，并说明前向叶型的风机为何容易超载？2-14利用电机拖动的离心式泵或风机，常在零流量下启动，试说明其理由。2-15关闭节流设备使泵或风机常在零流量下运行，这时轴功率并不等于零，为什么？是否可以使风机或泵长时期在零流量下工作？原因何在？2-16下表所列4-72-11型风机中的数据任选某一转速下三个工况点，再选另一个转速下三个工况点，验证它们是否都落在同一无因次性能上。取T4-72-11No.5A型风机其参数如下：n=1450r/minP(Pa)Q3(/)mhPQ点180039760.4640.148点474054020.4290.202点850073100.2900.273n=2900r/minP(Pa)Q3(/)mhPQ点1320079420.4630.148点42960108400.4280.202点82010146200.2910.2732-17根据欧拉方程，泵与风机所产生的理论扬程TH，与流体种类无关。这个结论应该如何理解？在工程实践中，泵在启动前必须预先向泵内充水，排除空气，否则水泵就打不上水来，这不与上述结论相矛盾吗？2...
