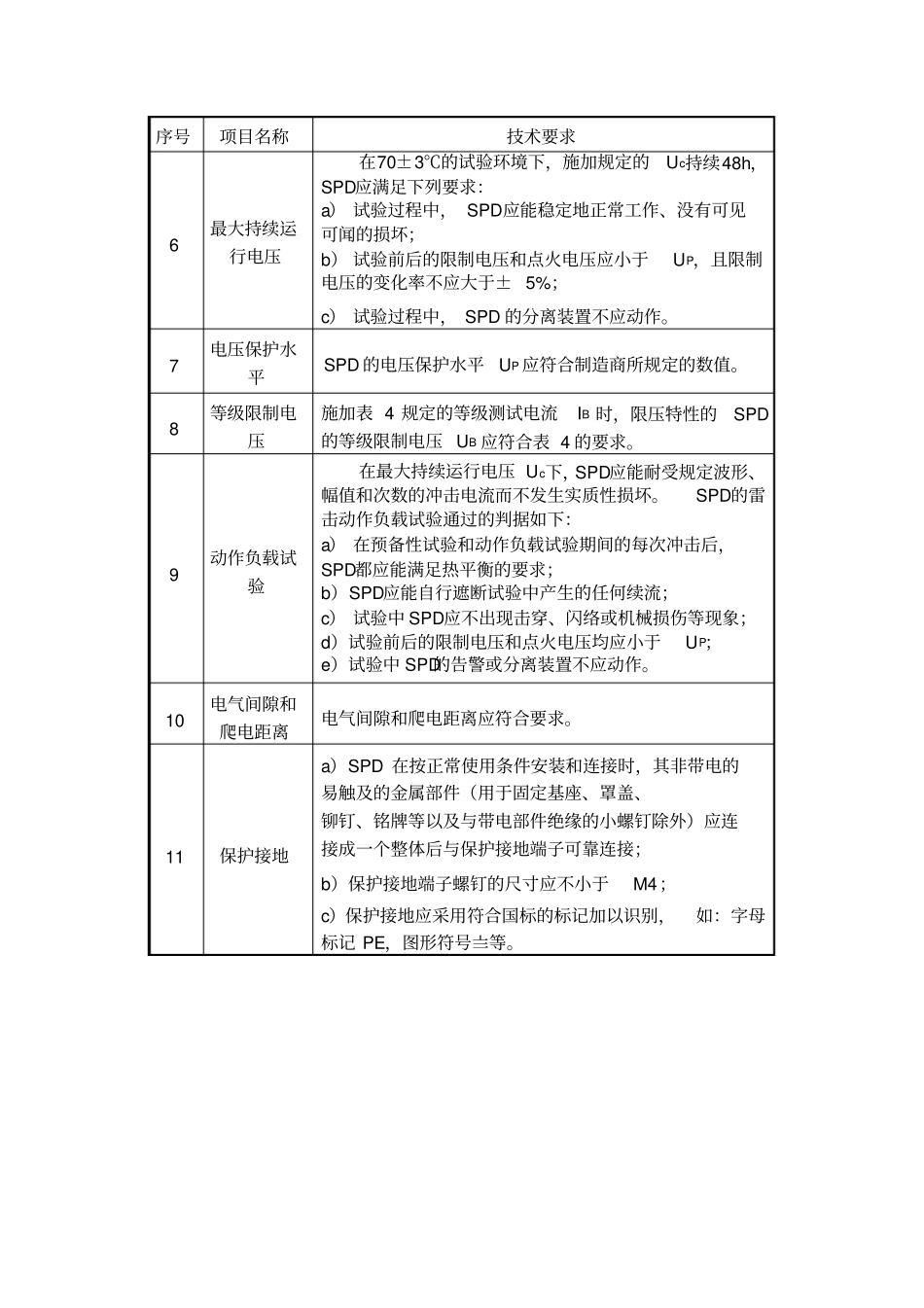

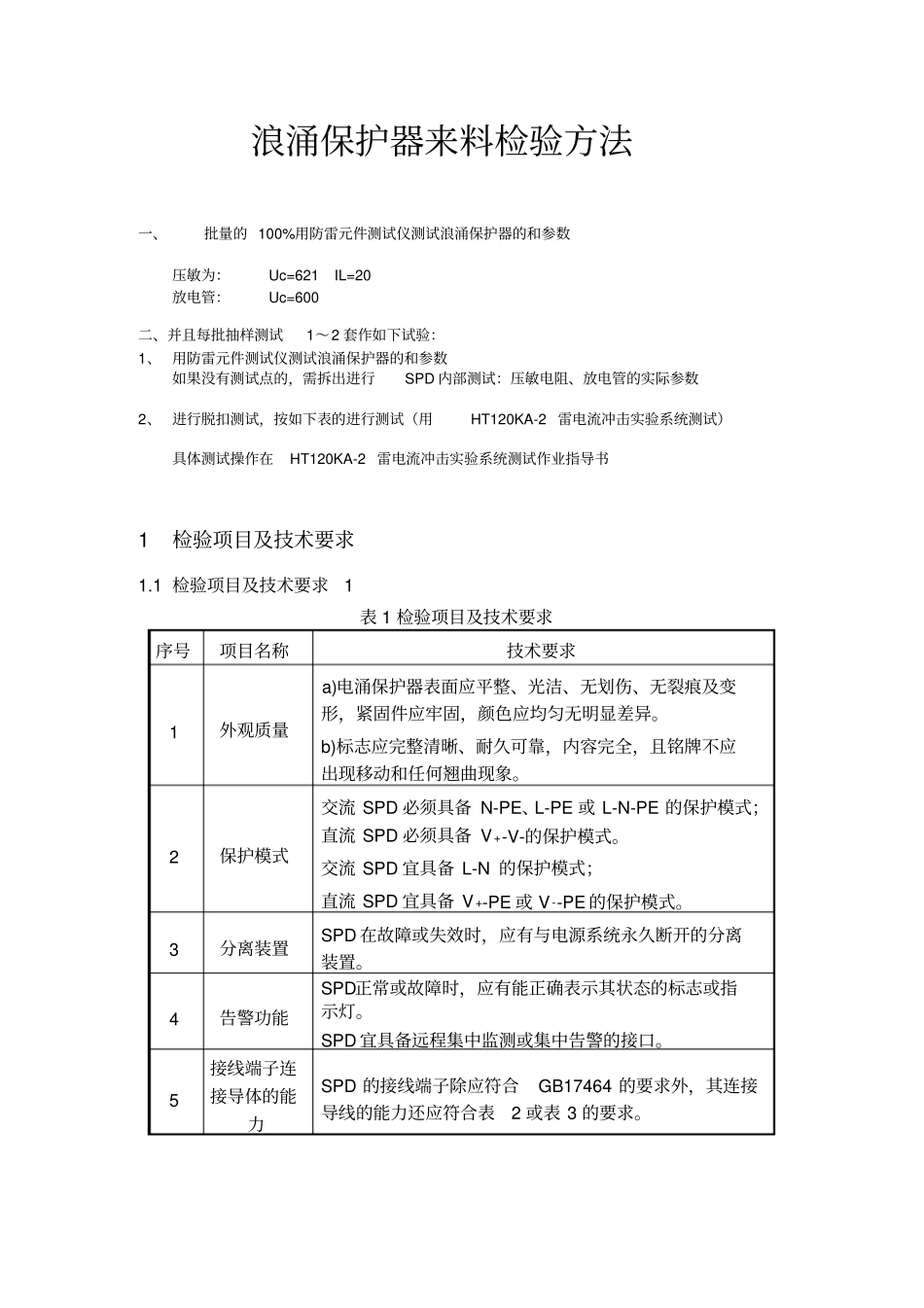

浪涌保护器来料检验方法一、批量的100%用防雷元件测试仪测试浪涌保护器的和参数压敏为：Uc=621IL=20放电管：Uc=600二、并且每批抽样测试1～2套作如下试验：1、用防雷元件测试仪测试浪涌保护器的和参数如果没有测试点的，需拆出进行SPD内部测试：压敏电阻、放电管的实际参数2、进行脱扣测试，按如下表的进行测试（用HT120KA-2雷电流冲击实验系统测试）具体测试操作在HT120KA-2雷电流冲击实验系统测试作业指导书1检验项目及技术要求1.1检验项目及技术要求1表1检验项目及技术要求序号项目名称技术要求1外观质量a)电涌保护器表面应平整、光洁、无划伤、无裂痕及变形，紧固件应牢固，颜色应均匀无明显差异。b)标志应完整清晰、耐久可靠，内容完全，且铭牌不应出现移动和任何翘曲现象。2保护模式交流SPD必须具备N-PE、L-PE或L-N-PE的保护模式；直流SPD必须具备V+-V-的保护模式。交流SPD宜具备L-N的保护模式；直流SPD宜具备V+-PE或V--PE的保护模式。3分离装置SPD在故障或失效时，应有与电源系统永久断开的分离装置。4告警功能SPD正常或故障时，应有能正确表示其状态的标志或指示灯。SPD宜具备远程集中监测或集中告警的接口。5接线端子连接导体的能力SPD的接线端子除应符合GB17464的要求外，其连接导线的能力还应符合表2或表3的要求。序号项目名称技术要求6最大持续运行电压在70±3℃的试验环境下，施加规定的Uc持续48h，SPD应满足下列要求：a）试验过程中，SPD应能稳定地正常工作、没有可见可闻的损坏；b）试验前后的限制电压和点火电压应小于UP，且限制电压的变化率不应大于±5%；c）试验过程中，SPD的分离装置不应动作。7电压保护水平SPD的电压保护水平UP应符合制造商所规定的数值。8等级限制电压施加表4规定的等级测试电流IB时，限压特性的SPD的等级限制电压UB应符合表4的要求。9动作负载试验在最大持续运行电压Uc下，SPD应能耐受规定波形、幅值和次数的冲击电流而不发生实质性损坏。SPD的雷击动作负载试验通过的判据如下：a）在预备性试验和动作负载试验期间的每次冲击后，SPD都应能满足热平衡的要求；b）SPD应能自行遮断试验中产生的任何续流；c）试验中SPD应不出现击穿、闪络或机械损伤等现象；d）试验前后的限制电压和点火电压均应小于UP；e）试验中SPD的告警或分离装置不应动作。10电气间隙和爬电距离电气间隙和爬电距离应符合要求。11保护接地a）SPD在按正常使用条件安装和连接时，其非带电的易触及的金属部件（用于固定基座、罩盖、铆钉、铭牌等以及与带电部件绝缘的小螺钉除外）应连接成一个整体后与保护接地端子可靠连接；b）保护接地端子螺钉的尺寸应不小于M4；c）保护接地应采用符合国标的标记加以识别，如：字母标记PE，图形符号〨等。序号项目名称技术要求12热稳定性按表9规定的每一试验电流等级进行的热稳定性试验时，SPD应满足如下要求：a）SPD持续通过每一档试验电流等级时，都应能达到热平衡或使其分离装置动作；注：当电流持续通过SPD时，10min内其温度的增加值小于2℃，则认为达到热平衡。b）在试验期间，SPD的表面温度应始终低于120℃；分离装置动作后在5min内，SPD的表面温度应低于80℃。c）如果SPD的分离装置动作，则对应SPD施加2Uc的工频电压，持续1min，此时应无超过0.5mAr.m.s的电流流过SPD。浪涌保护器来料检验方法产品名称：SPD型号：DGT275MCR表单编号：KL/QR-PG-015序号冲击电压KV冲击电流KAUp-kv测后U1和IL检测结果备注18.520.371570610/2.3合格28.520.371570合格38.520.371570合格48.520.371570合格58.520.371570合格114.539.862104609/5.3合格DGT275MCR的In=20KAImax=40KA测试日期：审核
