海上施工之起重船VIP免费

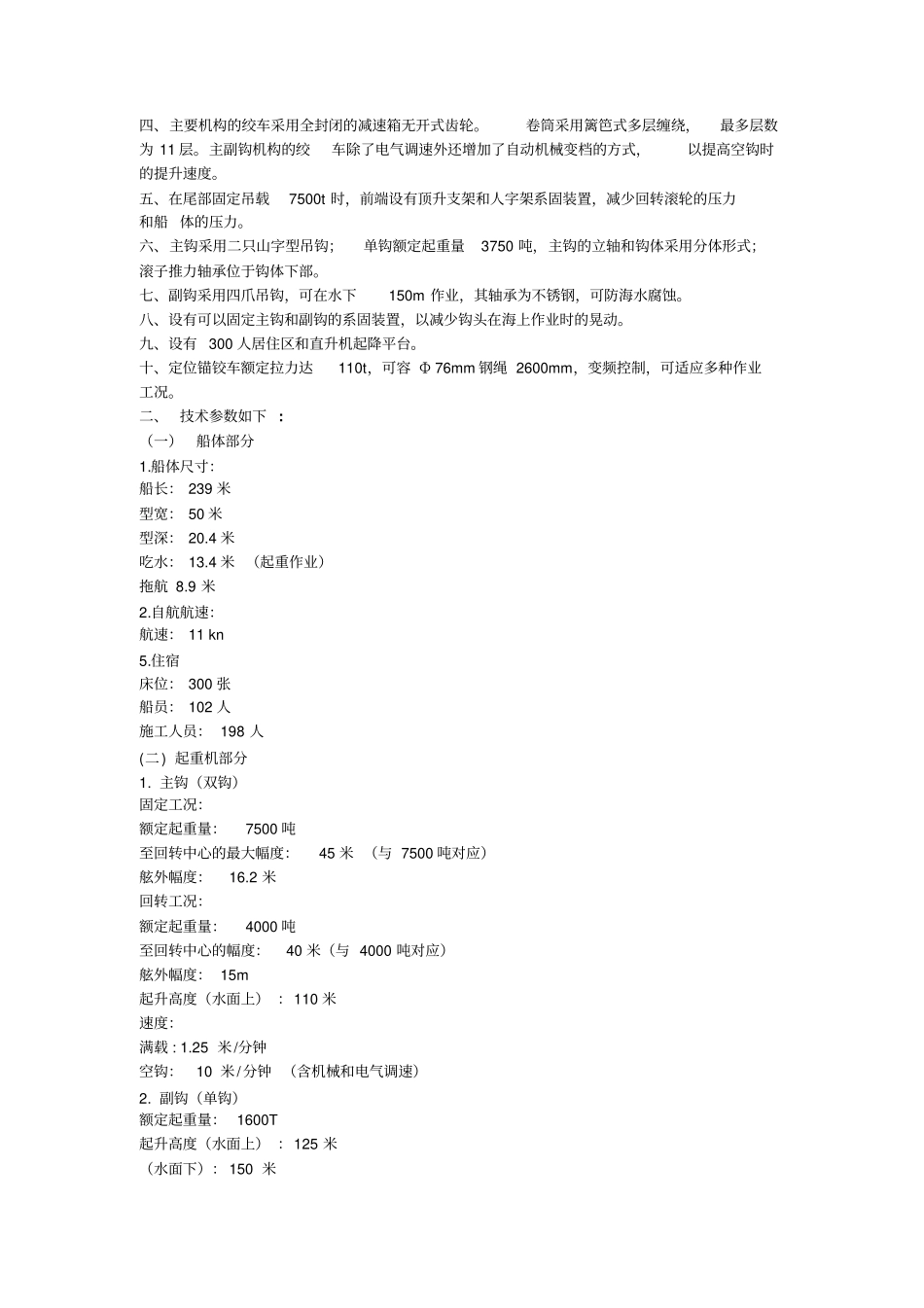

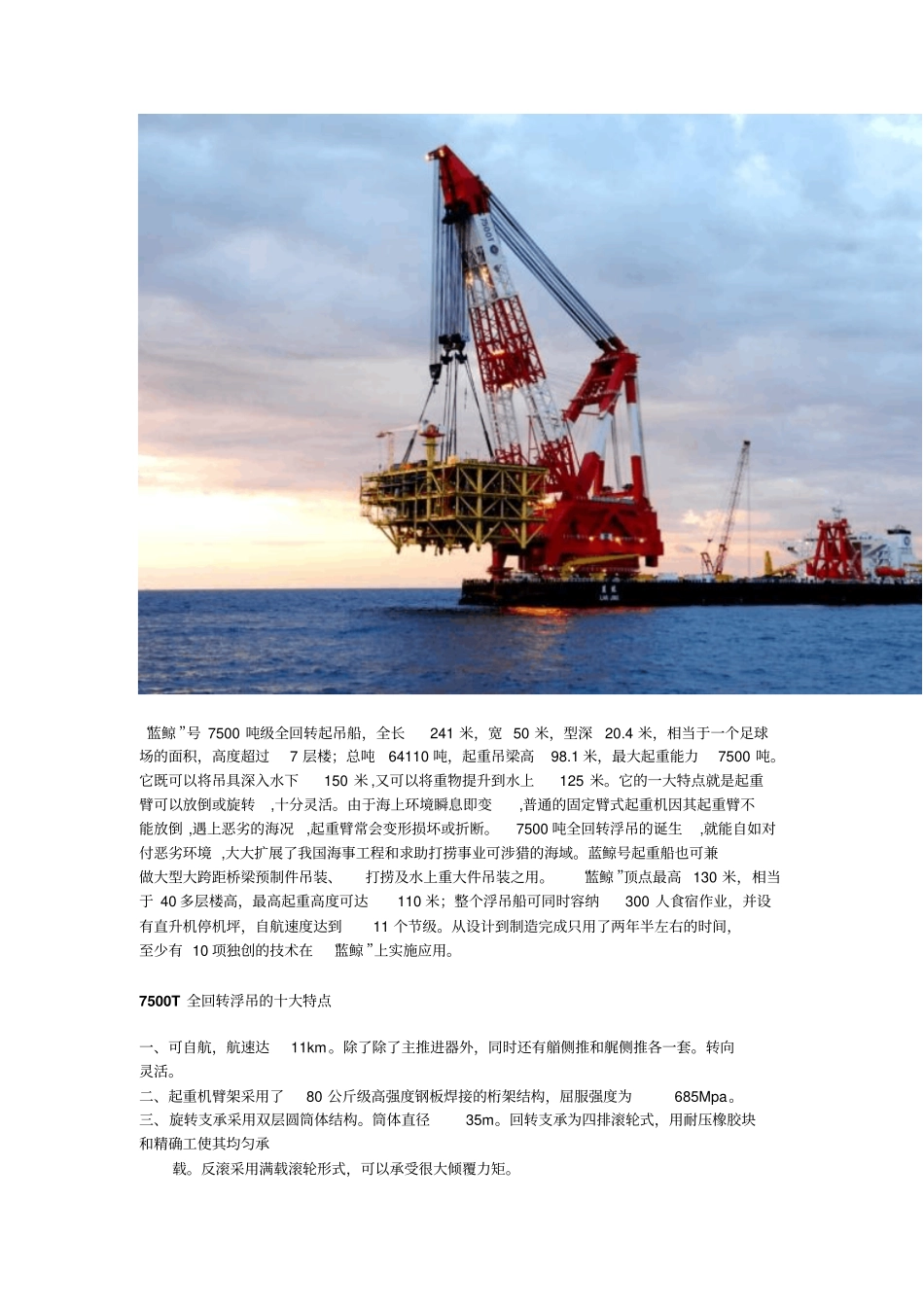

引用海上施工之起重船钻井工程技术2009-10-2811:48:35阅读341评论1字号：大中小引用南沙的海上施工之起重船起重船用于水上起重作业的工程船舶，又称浮吊、浮式起重机，多为非自航式，也有自航式。船上起重设备有旋转式和固定式。自航旋转式起重船用于调迁频繁的工地，一般配有副钩，吊杆可以变幅。固定式起重船一般用于吊重大件货物，配有副钩，起升高度和幅度依作业需要而定。一般起升高度可达80米，幅度可达30米，可以变幅。有的吊杆可以放倒，便于拖带。船舶移位时用绞机移动船体。“蓝鲸”号7500吨全旋转起重船“蓝鲸”号7500吨级全回转起吊船，全长241米，宽50米，型深20.4米，相当于一个足球场的面积，高度超过7层楼；总吨64110吨，起重吊梁高98.1米，最大起重能力7500吨。它既可以将吊具深入水下150米,又可以将重物提升到水上125米。它的一大特点就是起重臂可以放倒或旋转,十分灵活。由于海上环境瞬息即变,普通的固定臂式起重机因其起重臂不能放倒,遇上恶劣的海况,起重臂常会变形损坏或折断。7500吨全回转浮吊的诞生,就能自如对付恶劣环境,大大扩展了我国海事工程和求助打捞事业可涉猎的海域。蓝鲸号起重船也可兼做大型大跨距桥梁预制件吊装、打捞及水上重大件吊装之用。“蓝鲸”顶点最高130米，相当于40多层楼高，最高起重高度可达110米；整个浮吊船可同时容纳300人食宿作业，并设有直升机停机坪，自航速度达到11个节级。从设计到制造完成只用了两年半左右的时间，至少有10项独创的技术在“蓝鲸”上实施应用。7500T全回转浮吊的十大特点一、可自航，航速达11km。除了除了主推进器外，同时还有艏侧推和艉侧推各一套。转向灵活。二、起重机臂架采用了80公斤级高强度钢板焊接的桁架结构，屈服强度为685Mpa。三、旋转支承采用双层圆筒体结构。筒体直径35m。回转支承为四排滚轮式，用耐压橡胶块和精确工使其均匀承载。反滚采用满载滚轮形式，可以承受很大倾覆力矩。四、主要机构的绞车采用全封闭的减速箱无开式齿轮。卷筒采用篱笆式多层缠绕，最多层数为11层。主副钩机构的绞车除了电气调速外还增加了自动机械变档的方式，以提高空钩时的提升速度。五、在尾部固定吊载7500t时，前端设有顶升支架和人字架系固装置，减少回转滚轮的压力和船体的压力。六、主钩采用二只山字型吊钩；单钩额定起重量3750吨，主钩的立轴和钩体采用分体形式；滚子推力轴承位于钩体下部。七、副钩采用四爪吊钩，可在水下150m作业，其轴承为不锈钢，可防海水腐蚀。八、设有可以固定主钩和副钩的系固装置，以减少钩头在海上作业时的晃动。九、设有300人居住区和直升机起降平台。十、定位锚铰车额定拉力达110t，可容Ф76mm钢绳2600mm，变频控制，可适应多种作业工况。二、技术参数如下:（一）船体部分1.船体尺寸：船长：239米型宽：50米型深：20.4米吃水：13.4米（起重作业）拖航8.9米2.自航航速：航速：11kn5.住宿床位：300张船员：102人施工人员：198人(二)起重机部分1.主钩（双钩）固定工况：额定起重量：7500吨至回转中心的最大幅度：45米（与7500吨对应）舷外幅度：16.2米回转工况：额定起重量：4000吨至回转中心的幅度：40米（与4000吨对应）舷外幅度：15m起升高度（水面上）：110米速度：满载:1.25米/分钟空钩：10米/分钟（含机械和电气调速）2.副钩（单钩）额定起重量：1600T起升高度（水面上）：125米（水面下）：150米速度：满载：3.5米/分钟，空钩：14米/分钟（含机械和电气调速）3(三)重量参数：空船总重量：44000吨起重机：12000吨船体：32000吨“华天龙”4000吨全回转打捞起重工程船亚洲第一吊“华天龙”全称4000吨全回转打捞起重工程船，是目前亚洲最大的打捞起重工程船，最大起重能力达4000吨,由交通部广州打捞局投资建造,总投资达6亿多元,由上海振华港机集团有限公司设计施工总承包。“华天龙”号船体总长174.85米,型宽48米,满载排水量83702.9吨,设计最大起重能力4000吨,全回转起重能力2000吨。出厂试吊时,按规范作110%负荷试验,起重量达4400吨,全回转起重量达2370吨。可在8至300米水深、7级风、零下20至零下45摄氏度环境温度条件下作业。“华天龙”号是我国首次自行设计建造的重型海洋工...
