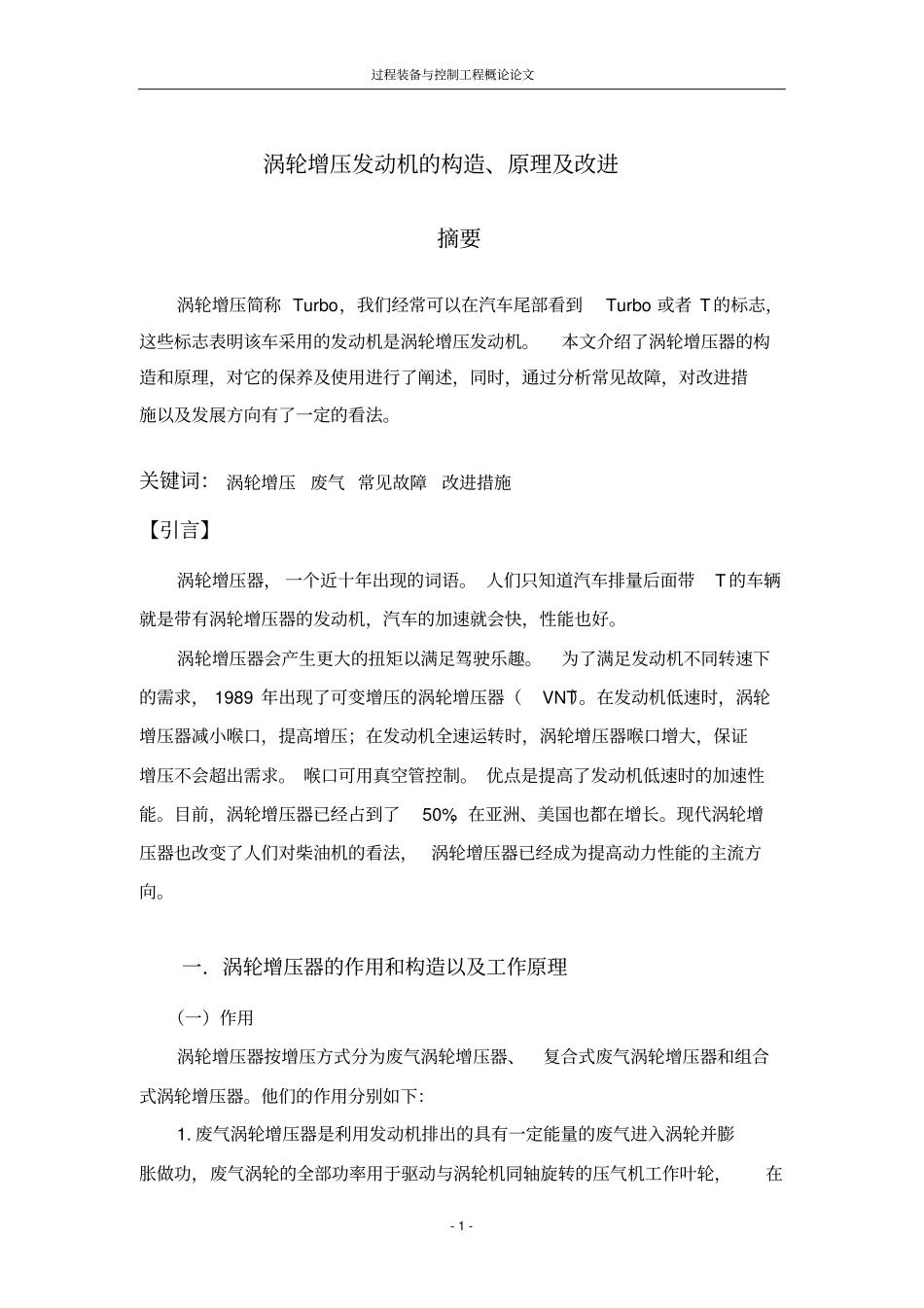

论文封面成绩：青岛科技大学2015-2016学年第1学期《过程装备与控制专业概论》班级：装控153学号：1505020312姓名：张明海开课学院：机电工程学院任课教师：栾德玉、翟红岩论文题目：论文要求：（1）在查阅文献基础上，选择与过控专业相关或相近的题目；（2）结合课程内容，阐述所选课题内容的原理、发展、应用等；（3）论文格式按学校的课程论文规范要求；（4）字数不少于3000字，对于创新设计及思路可降低字数要求，但应有设计草图；（5）完成PPT制作并演讲；PPT以图片形式附在论文后面，每页插4-6个图片；（6）用单独一页纸提出一至二个问题，并简略解释所提出的问题。教师评语：教师签字：年月日过程装备与控制工程概论论文-1-涡轮增压发动机的构造、原理及改进摘要涡轮增压简称Turbo，我们经常可以在汽车尾部看到Turbo或者T的标志，这些标志表明该车采用的发动机是涡轮增压发动机。本文介绍了涡轮增压器的构造和原理，对它的保养及使用进行了阐述，同时，通过分析常见故障，对改进措施以及发展方向有了一定的看法。关键词：涡轮增压废气常见故障改进措施【引言】涡轮增压器，一个近十年出现的词语。人们只知道汽车排量后面带T的车辆就是带有涡轮增压器的发动机，汽车的加速就会快，性能也好。涡轮增压器会产生更大的扭矩以满足驾驶乐趣。为了满足发动机不同转速下的需求，1989年出现了可变增压的涡轮增压器（VNT）。在发动机低速时，涡轮增压器减小喉口，提高增压；在发动机全速运转时，涡轮增压器喉口增大，保证增压不会超出需求。喉口可用真空管控制。优点是提高了发动机低速时的加速性能。目前，涡轮增压器已经占到了50%，在亚洲、美国也都在增长。现代涡轮增压器也改变了人们对柴油机的看法，涡轮增压器已经成为提高动力性能的主流方向。一．涡轮增压器的作用和构造以及工作原理（一）作用涡轮增压器按增压方式分为废气涡轮增压器、复合式废气涡轮增压器和组合式涡轮增压器。他们的作用分别如下：1.废气涡轮增压器是利用发动机排出的具有一定能量的废气进入涡轮并膨胀做功，废气涡轮的全部功率用于驱动与涡轮机同轴旋转的压气机工作叶轮，在涡轮增压发动机的构造、原理及改进-2-压气机中将新鲜空气压缩后再送入气缸。废气涡轮与压气机通常装成一体，便称为废气涡轮增压器。其结构简单，工作可靠，一般柴油机合理地加装废气涡轮增压系统后，可提高功率20%～30%，降低比油耗5%左右，有利于改善整机动力性能、经济性能及排放品质，因而得到广泛应用。2.复合式废气涡轮增压器。废气涡轮增压器是将废气动力涡轮与废气涡轮增压器串联起来工作，称为复合式废气涡轮增压器。在某些增压度较高的柴油机上，废气能量除驱动废气涡轮增压器外，尚有多余的能量用于驱动低压废气动力涡轮，该动力涡轮通过齿轮变速器及液力耦合器与发动机输出轴联接。这样，废气涡轮增压器达到增压的目的，而废气动力涡轮将废气能量直接变为功率送给曲轴。3.组合式涡轮增压器。组合式涡轮增压器由废气涡轮增压与进气惯性增压组合而成。在该增压系统中，除废气涡轮增压器外，还有由稳压箱、共振管、共振室等构成的进气惯性增压系统，利用压力峰值可进一步提高增压后的进气压力。（二）构造废气涡轮增压器一般由单级离心式压气机和单级轴式涡轮机或径流式涡轮机组成为机组，并分别称为轴流式废气涡轮增压器和径流式废气涡轮增压器。压气机和涡轮机二者的工作轮装在同一根轴上，称为转子，转子由发动机排出的废气驱动。这种涡轮增压器工作的条件，除压气机和涡轮机的转速相同外，在任何工况下其效率也是相同的。涡轮增压器按转子的支承情况有各种不同结构方案，最常见的有几种：1.外双支承式即转子两端有支撑，这种方案亦称无悬臂式支承，在轴流式大型涡轮增压器上应用最广。2.双内支承式即二个轴承都放在叶轮里面，所以又叫悬臂支承，这样可保证涡轮增压器的尺寸小、重量轻。这种结构形式在小型径流式涡轮增压器上应用最广。3.单悬臂式支承涡轮增压发动机的构造、原理及改进-3-即压气机的工作轮呈悬臂布置，转子支点在涡轮机工作轮的两侧。这种方案可使压气机进口损失最小和涡轮结构紧凑，因此应用也较广。4....
