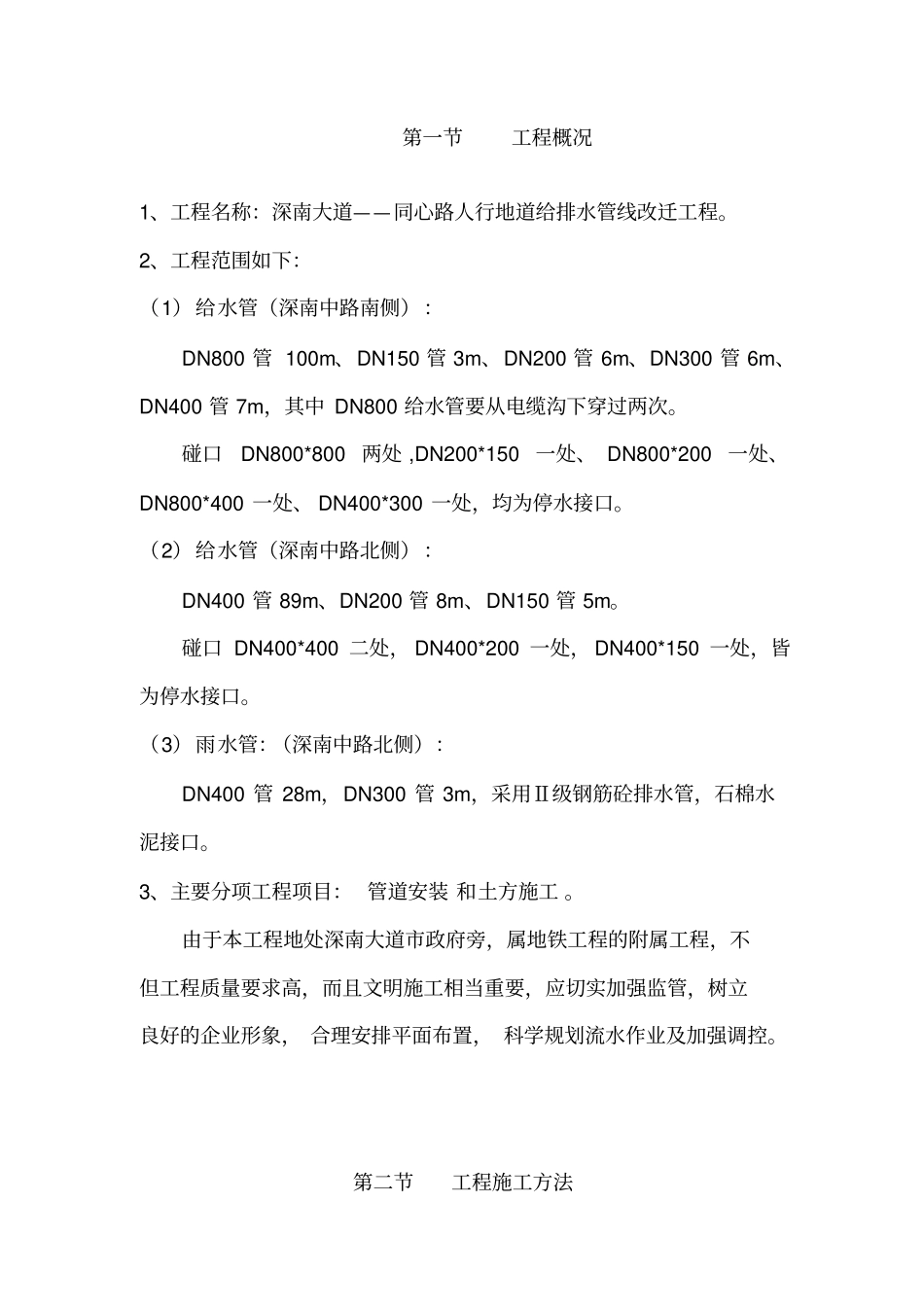

深南大道----同心路人行地道工程给排水管道改迁工程施工方案编制单位：深圳市水务集团工程分公司编制人：刘邵元审核人：臧翀编制日期：2004-6-20第一节工程概况1、工程名称：深南大道——同心路人行地道给排水管线改迁工程。2、工程范围如下：（1）给水管（深南中路南侧）：DN800管100m、DN150管3m、DN200管6m、DN300管6m、DN400管7m，其中DN800给水管要从电缆沟下穿过两次。碰口DN800*800两处,DN200*150一处、DN800*200一处、DN800*400一处、DN400*300一处，均为停水接口。（2）给水管（深南中路北侧）：DN400管89m、DN200管8m、DN150管5m。碰口DN400*400二处，DN400*200一处，DN400*150一处，皆为停水接口。（3）雨水管：（深南中路北侧）：DN400管28m，DN300管3m，采用Ⅱ级钢筋砼排水管，石棉水泥接口。3、主要分项工程项目：管道安装和土方施工。由于本工程地处深南大道市政府旁，属地铁工程的附属工程，不但工程质量要求高，而且文明施工相当重要，应切实加强监管，树立良好的企业形象，合理安排平面布置，科学规划流水作业及加强调控。第二节工程施工方法给排水施工工序图：施工测量沟槽开挖余土外运地基处理管道基础管道安装不阀门井、检查井砌筑合水压试验、闭水试验格沟槽回填石粉碴余土外运管道冲洗消毒（给水）给排水管道竣工验收一、测量放线在建设、监理单位交付的坐标点基础上，用TC1610全站仪测量放线，误差要求在1厘米内。并以管线附近的永久水准点引设临时水准点，选好临时水准点后，进行水准点导线逼闭合，误差在设计及验收规范范围内。测量人员根据施组织要求，管线沟槽上的开挖宽度及加密中心桩定出管线中心位置，在地面上洒石灰线标明开挖边线。二、管槽开挖及排水根据现场土质的情况考虑，管沟的放坡系数取1:0.33，设四台DN100潜水泵进行基坑排水。沟槽开挖时应注意以下几点：1、沟槽开挖的位置、基底标高、尺寸必须符合图纸要求。开挖过程中如发现地质水文、地下管道、构筑物与图纸不符，根据实际情况，提出处理措施报建设（监理）工程师批准。2、在建筑物、构筑物附近开挖沟槽时，要根据图纸和地质水文资料进行防护设计，采用支撑、支护等有效防护措施，并报建设（监理）工程师批准。3、开挖沟槽的余土应及时运走，不得堆放在沟槽口附近妨碍施工和影响沟槽的稳定，不得阻碍交通。4、地下水位较高或雨季施工，必须根据地质水文资料和沟槽深度采取降排水处理，处理方案必须报建设（监理）工程师批准。5、沟槽不允许超过图纸的挖深，超挖部分应由承包人按建设（监理）工程师同意的材料进行回填，并夯实。6、不行在水中开挖沟槽。已挖的沟槽不行受水浸泡，基底有扰动或毁坏，必须按建设（监理）工程师的指示，增加开挖深度，并用建设（监理）工程师同意的材料回填夯实至图纸要求的标高。7、基底处理严格按照图纸设计说明要求施工。如遇到不良地基应报建设（监理）工程师后，会同建设、监理、设计、施工各单位进行研究，确定处理方案，以设计变更通知的形式由施工单位严格按照设计变更要求进行处理。8、沟槽验收：沟槽经设计、监理、建设单位代表人检查合格后方可下管，并作好隐蔽工程记录。9、所有开挖土方、破除砼等均用人工装自卸汽车外运，外运距离25km。10、沟槽开挖过程中，所有施工区域由我司用纤维板围成一封闭区域，包括装土，均须在该封闭区域内施工。深南中路北侧围挡，包括同心路西侧半幅施工围挡及东侧半幅施工围挡，及深南中路东北角落围挡，围挡面积为165*1.8+10*1.8=315m2。11、由于在现场发现原设计给水管位置与主体工程发生干涉，必须移动，而此侧有一排军用光缆，只能移到军用光缆以北与排水管挨着走。给水管位置移动后，须破除人行道板及稳定层0.15m,长44m,宽3m；在J36-2井位置遇原有路面厚0.2m，块石结构层0.3m，面积18m2，需破除。排水管原Y38-1~Y38-2段与主体工程发生干涉，故Y38-1井需往东移10m，接入Y34井中，需增加DN400排水管10m；Y39井不能截住W22井内水，故Y39井需往西移4m，需增加DN300排水管4m。另给水管与污水管紧挨着走，根据有关原则，污水管在下，给水管在上，根据现场确定，Y38井底标高降至7.1m，Y38-1井底标高降至7.0m，Y...
