混凝土裂缝控制方法VIP专享VIP免费

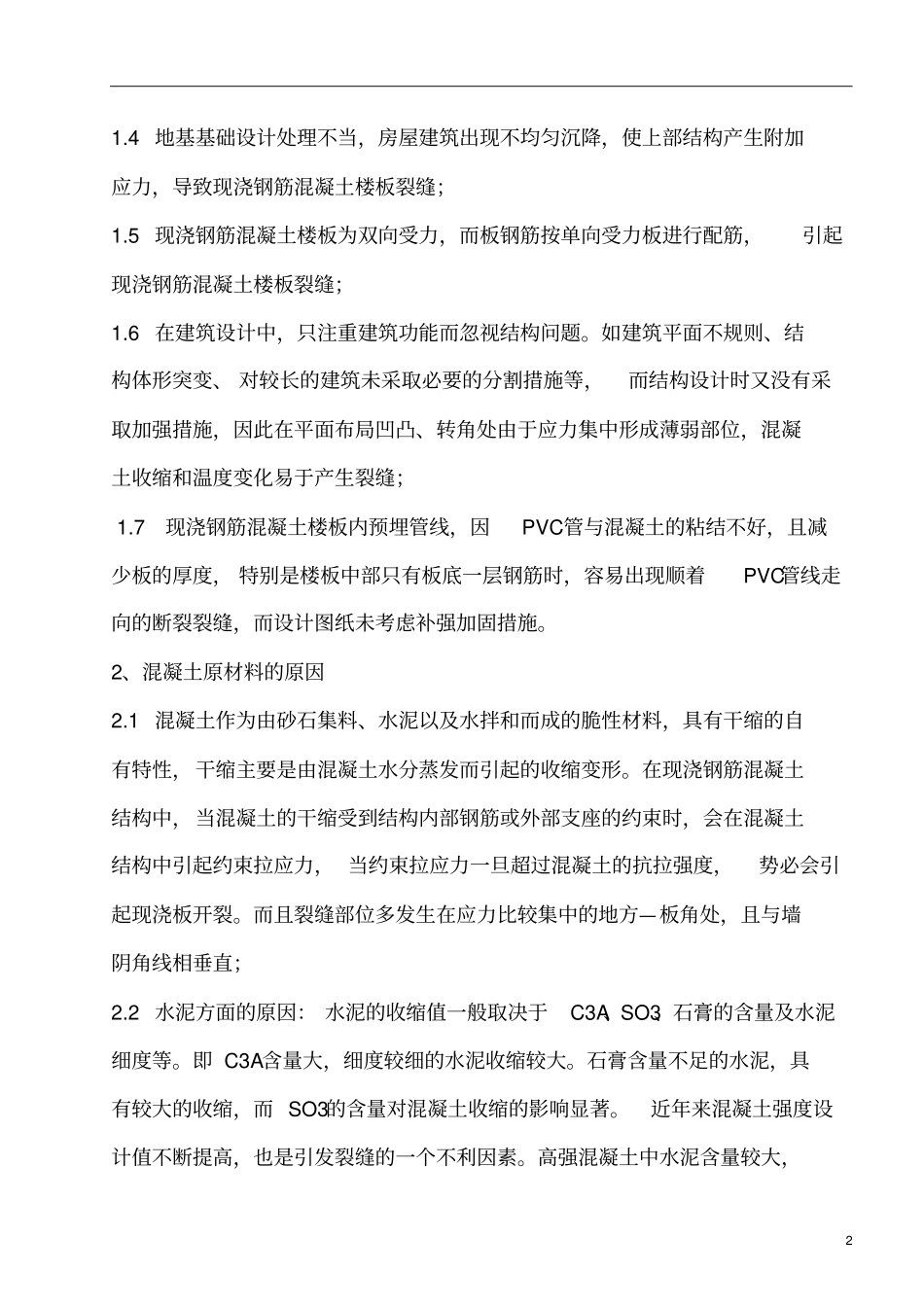

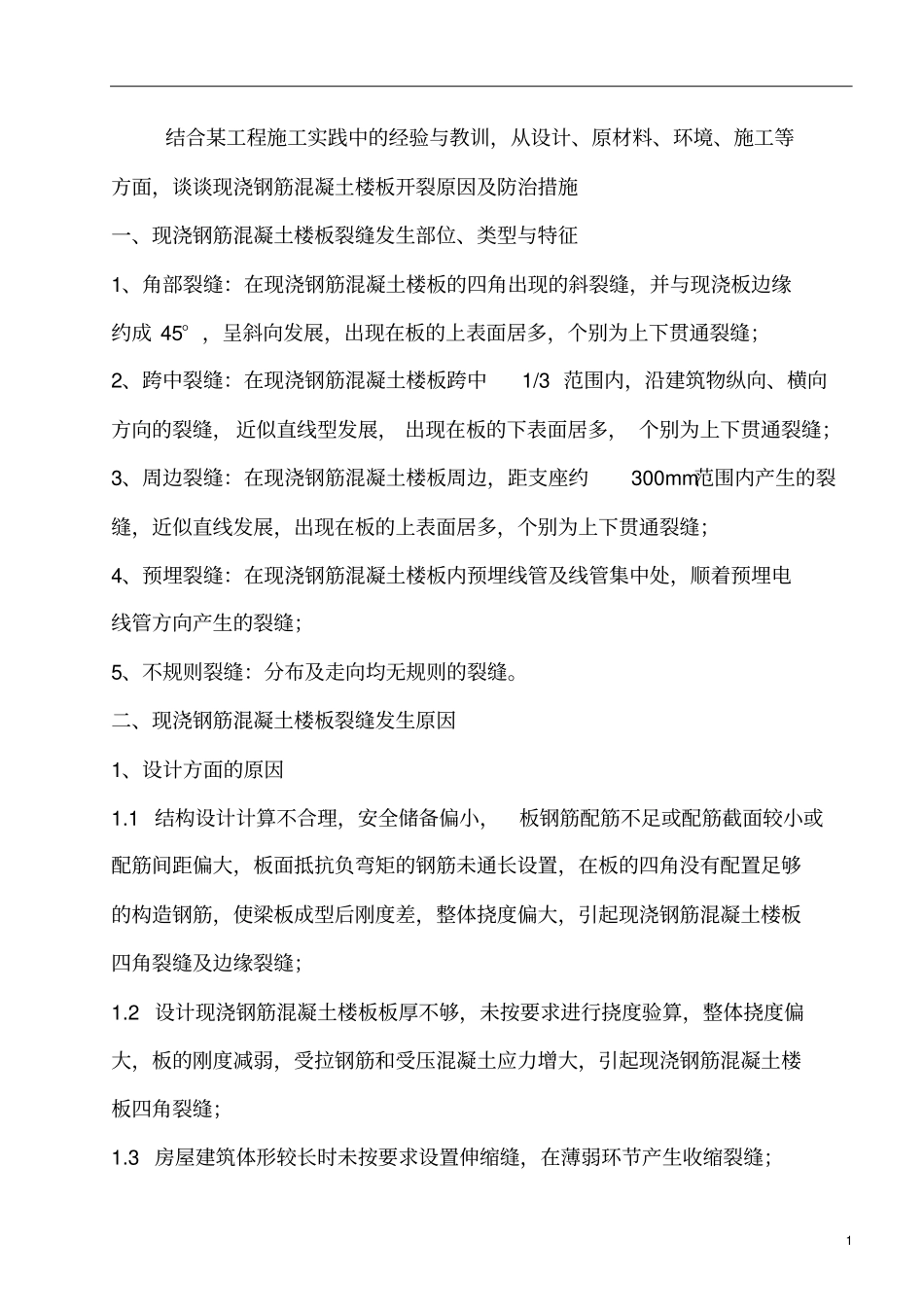

混凝土裂缝控制方法1结合某工程施工实践中的经验与教训，从设计、原材料、环境、施工等方面，谈谈现浇钢筋混凝土楼板开裂原因及防治措施一、现浇钢筋混凝土楼板裂缝发生部位、类型与特征1、角部裂缝：在现浇钢筋混凝土楼板的四角出现的斜裂缝，并与现浇板边缘约成45°，呈斜向发展，出现在板的上表面居多，个别为上下贯通裂缝；2、跨中裂缝：在现浇钢筋混凝土楼板跨中1/3范围内，沿建筑物纵向、横向方向的裂缝，近似直线型发展，出现在板的下表面居多，个别为上下贯通裂缝；3、周边裂缝：在现浇钢筋混凝土楼板周边，距支座约300mm范围内产生的裂缝，近似直线发展，出现在板的上表面居多，个别为上下贯通裂缝；4、预埋裂缝：在现浇钢筋混凝土楼板内预埋线管及线管集中处，顺着预埋电线管方向产生的裂缝；5、不规则裂缝：分布及走向均无规则的裂缝。二、现浇钢筋混凝土楼板裂缝发生原因1、设计方面的原因1.1结构设计计算不合理，安全储备偏小，板钢筋配筋不足或配筋截面较小或配筋间距偏大，板面抵抗负弯矩的钢筋未通长设置，在板的四角没有配置足够的构造钢筋，使梁板成型后刚度差，整体挠度偏大，引起现浇钢筋混凝土楼板四角裂缝及边缘裂缝；1.2设计现浇钢筋混凝土楼板板厚不够，未按要求进行挠度验算，整体挠度偏大，板的刚度减弱，受拉钢筋和受压混凝土应力增大，引起现浇钢筋混凝土楼板四角裂缝；1.3房屋建筑体形较长时未按要求设置伸缩缝，在薄弱环节产生收缩裂缝；21.4地基基础设计处理不当，房屋建筑出现不均匀沉降，使上部结构产生附加应力，导致现浇钢筋混凝土楼板裂缝；1.5现浇钢筋混凝土楼板为双向受力，而板钢筋按单向受力板进行配筋，引起现浇钢筋混凝土楼板裂缝；1.6在建筑设计中，只注重建筑功能而忽视结构问题。如建筑平面不规则、结构体形突变、对较长的建筑未采取必要的分割措施等，而结构设计时又没有采取加强措施，因此在平面布局凹凸、转角处由于应力集中形成薄弱部位，混凝土收缩和温度变化易于产生裂缝；1.7现浇钢筋混凝土楼板内预埋管线，因PVC管与混凝土的粘结不好，且减少板的厚度，特别是楼板中部只有板底一层钢筋时，容易出现顺着PVC管线走向的断裂裂缝，而设计图纸未考虑补强加固措施。2、混凝土原材料的原因2.1混凝土作为由砂石集料、水泥以及水拌和而成的脆性材料，具有干缩的自有特性，干缩主要是由混凝土水分蒸发而引起的收缩变形。在现浇钢筋混凝土结构中，当混凝土的干缩受到结构内部钢筋或外部支座的约束时，会在混凝土结构中引起约束拉应力，当约束拉应力一旦超过混凝土的抗拉强度，势必会引起现浇板开裂。而且裂缝部位多发生在应力比较集中的地方—板角处，且与墙阴角线相垂直；2.2水泥方面的原因：水泥的收缩值一般取决于C3A、SO3、石膏的含量及水泥细度等。即C3A含量大，细度较细的水泥收缩较大。石膏含量不足的水泥，具有较大的收缩，而SO3的含量对混凝土收缩的影响显著。近年来混凝土强度设计值不断提高，也是引发裂缝的一个不利因素。高强混凝土中水泥含量较大，3引起的胶凝干缩和水化热散失拌随的冷缩使收缩值显著增大；同时高强混凝土弹性模量增加也引起了约束应力的加大，而混凝土强度增加时，其抗拉强度却增长较少。另外为了适应泵送、免振等施工要求，混凝土粗骨料的含量和粒径大幅度降低。骨料减少及粉剂含量的相对增加，更加大了混凝土的收缩，从而导致收缩裂缝普遍发生；2.3骨料方面的原因：混凝土收缩随骨料含量的增加而减小，随骨料弹性模量的增加而减小，同时，又随骨料中粘土(泥)含量的增加而增大。另外，在预拌混凝土中，其骨料的级配不合理也是造成混凝土出现裂缝的主要因素；2.4混凝土配合比方面的原因：混凝土收缩主要取决于单位用水量和水泥用量，而用水量的影响比水泥用量的影响大；在用水量一定的条件下，混凝土干缩随水泥用量的增大而增加，但增大的幅度较小；在骨灰比一定的条件下，混凝土干缩随水灰比的增加而明显增大；在配合比相同的条件下，混凝土干缩随砂率的增大而加大，但增大的幅度相对较小；2.5外加剂的种类和掺量方面的原因：掺用化学外加剂会使混凝土收缩有不同程度的增大。掺减水剂用于改善混凝土和易...
