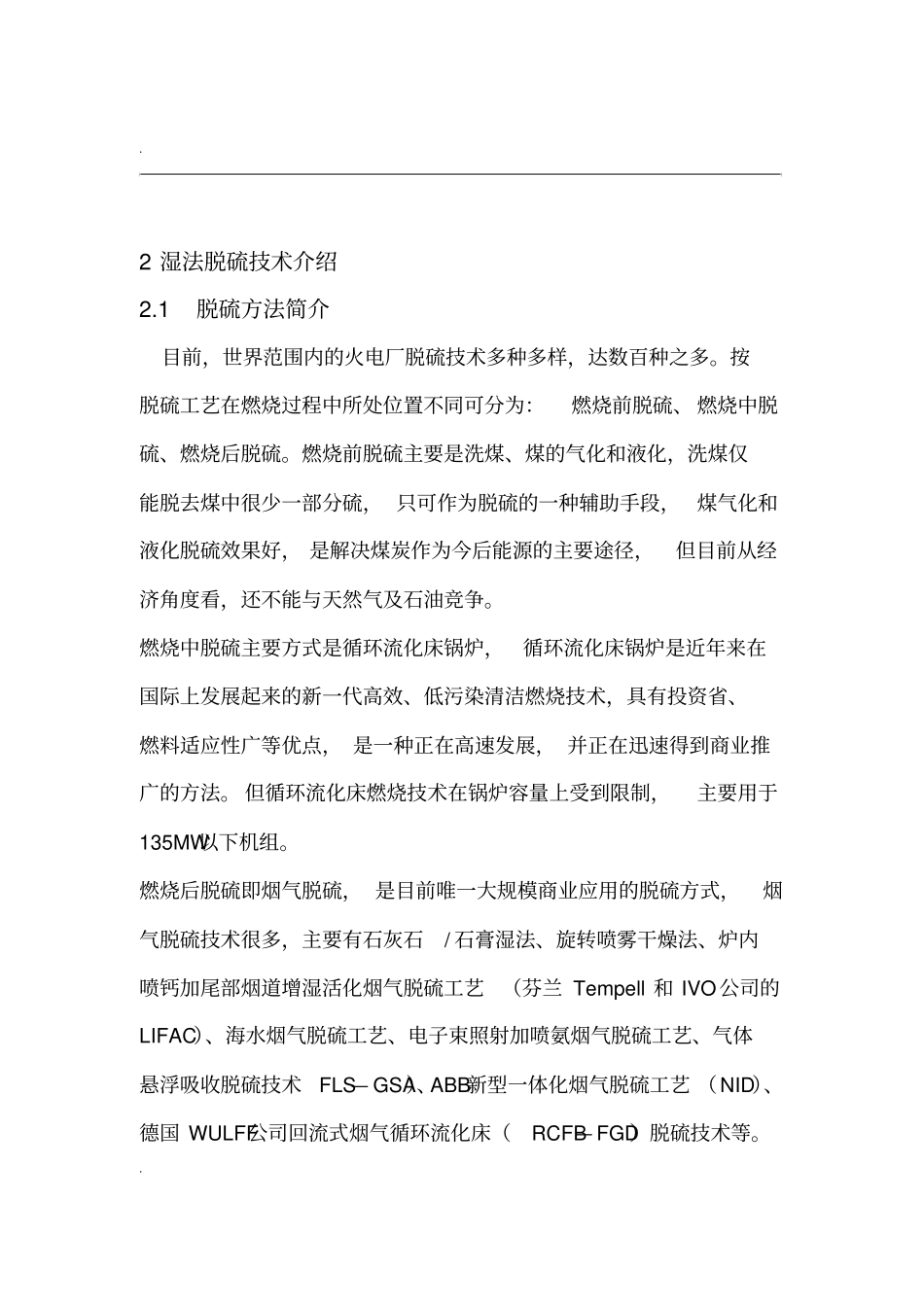

.2湿法脱硫技术介绍2.1脱硫方法简介目前，世界范围内的火电厂脱硫技术多种多样，达数百种之多。按脱硫工艺在燃烧过程中所处位置不同可分为：燃烧前脱硫、燃烧中脱硫、燃烧后脱硫。燃烧前脱硫主要是洗煤、煤的气化和液化，洗煤仅能脱去煤中很少一部分硫，只可作为脱硫的一种辅助手段，煤气化和液化脱硫效果好，是解决煤炭作为今后能源的主要途径，但目前从经济角度看，还不能与天然气及石油竞争。燃烧中脱硫主要方式是循环流化床锅炉，循环流化床锅炉是近年来在国际上发展起来的新一代高效、低污染清洁燃烧技术，具有投资省、燃料适应性广等优点，是一种正在高速发展，并正在迅速得到商业推广的方法。但循环流化床燃烧技术在锅炉容量上受到限制，主要用于135MW以下机组。燃烧后脱硫即烟气脱硫，是目前唯一大规模商业应用的脱硫方式，烟气脱硫技术很多，主要有石灰石/石膏湿法、旋转喷雾干燥法、炉内喷钙加尾部烟道增湿活化烟气脱硫工艺（芬兰Tempell和IVO公司的LIFAC）、海水烟气脱硫工艺、电子束照射加喷氨烟气脱硫工艺、气体悬浮吸收脱硫技术FLS—GSA）、ABB新型一体化烟气脱硫工艺（NID）、德国WULFF公司回流式烟气循环流化床（RCFB—FGD）脱硫技术等。..2.2湿法脱硫工艺湿式石灰石／石膏法脱硫工业化装置已有四十余年的历史，经过多年不断改进发展与完善，目前已成为世界上技术最为成熟、应用最为广泛的脱硫工艺，在脱硫市场特别是大容量机组脱硫上占主导地位，约占电厂装机容量的85％。应用的单机容量已达1000MW。1湿法脱硫工艺特点优点：1）·技术成熟、可靠，国外应用广泛，国内也有运行经验。2）·脱硫效率高>=95%。3）·适用于大容量机组。4）·吸收剂价廉易得。5）·系统运行稳定、煤种和机组负荷变化适应性广。6）·脱硫副产品石膏可以综合利用。缺点：1）·系统复杂、运行维护工作量大。2）·水消耗较大，存在废水处理问题。3）·系统投资较大、运行维护费用高、装置占地面积也相对较大。2反应原理该工艺的主要反应是在吸收塔中进行的，送入吸收塔的吸收剂—石灰石(石灰)浆液与经烟气再热器冷却后进入吸收塔的烟气接触混合，烟气中的二氧化硫(SO2)与吸收剂浆液中的碳酸钙(CaCO3)以及鼓入的空气中的氧气(O2)发生化学反应，生成二水硫酸钙..(CaSO4·2H2O)即石膏；脱硫后的烟气依次经过除雾器除去雾滴、烟气再热器加热升温后，经烟囱排入大气。该工艺的化学反应原理如下：吸收：SO2+H2O=H2SO3=H+HSO3＋－氧化：H+HSO+1/2O=2HO+SO2＋－3－422结晶：CaCO+2H=Ca+HO+CO＋2＋223Ca+SO+2HO=CaSO·2HO－2＋22424pH值的控制对反应很重要，较高的pH值有利于吸收反应的发生，而较低的pH值有利于氧化和结晶反应的进行。3湿法脱硫工艺系统简介一套完整的湿法脱硫工艺系统通常包括：SO2吸收氧化系统即吸收塔系统、烟气系统、吸收剂制备系统、石膏脱水系统、废水处理系统。各系统关系如下：在整个脱硫系统中，吸收塔系统是核心，SO2的脱除，中间产物的氧化，以及副产物石膏浆的结晶全部在吸收塔中完成，其它系统则是为吸收塔系统提供服务，而且根据要求不同，其它系统或可以简化，或可以取消，如果取消石膏脱水系统，则变为石膏抛弃法，这时废水处理系统也相应取消，烟气系统的简化主要在于烟气再热器的取舍，而吸收剂制备系统的简化则是取消石灰石磨制设备（球磨机），直接购买石灰石粉进行配制浆液。..3湿法脱硫工艺系统示例下面以2×300MW机组为例来介绍石灰石/石膏法脱硫装置系统。吸收塔采用喷淋塔。石灰石-右膏湿法烟气脱硫工艺流程图烟气脱硫（FGD）系统分为以下几个系统：吸收塔系统、烟气系统、石灰石输送系统、石灰石浆液制备系统、石膏脱水系统、FGD辅助设备系统1吸收塔系统吸收塔系统每炉一套。采用的工艺是就地强制氧化湿法石灰石—石膏脱硫工艺。在吸收塔内，浆液中的碳酸钙与从烟气中捕获的二氧化硫发生化学反应，生成亚硫酸钙。脱硫并除尘后的净烟气经除雾器除去气流中夹带的雾滴及灰尘颗粒。向吸收塔内（在吸收塔的下半部，..这部分所起到的是吸收塔反应塔的作用）收集的浆液中喷射空气，将亚硫酸钙就地氧化为硫酸钙（石膏）。为保持固体颗粒的悬浮，配有足够数量的搅拌...
